Установка для руйнування монолітних об’єктів

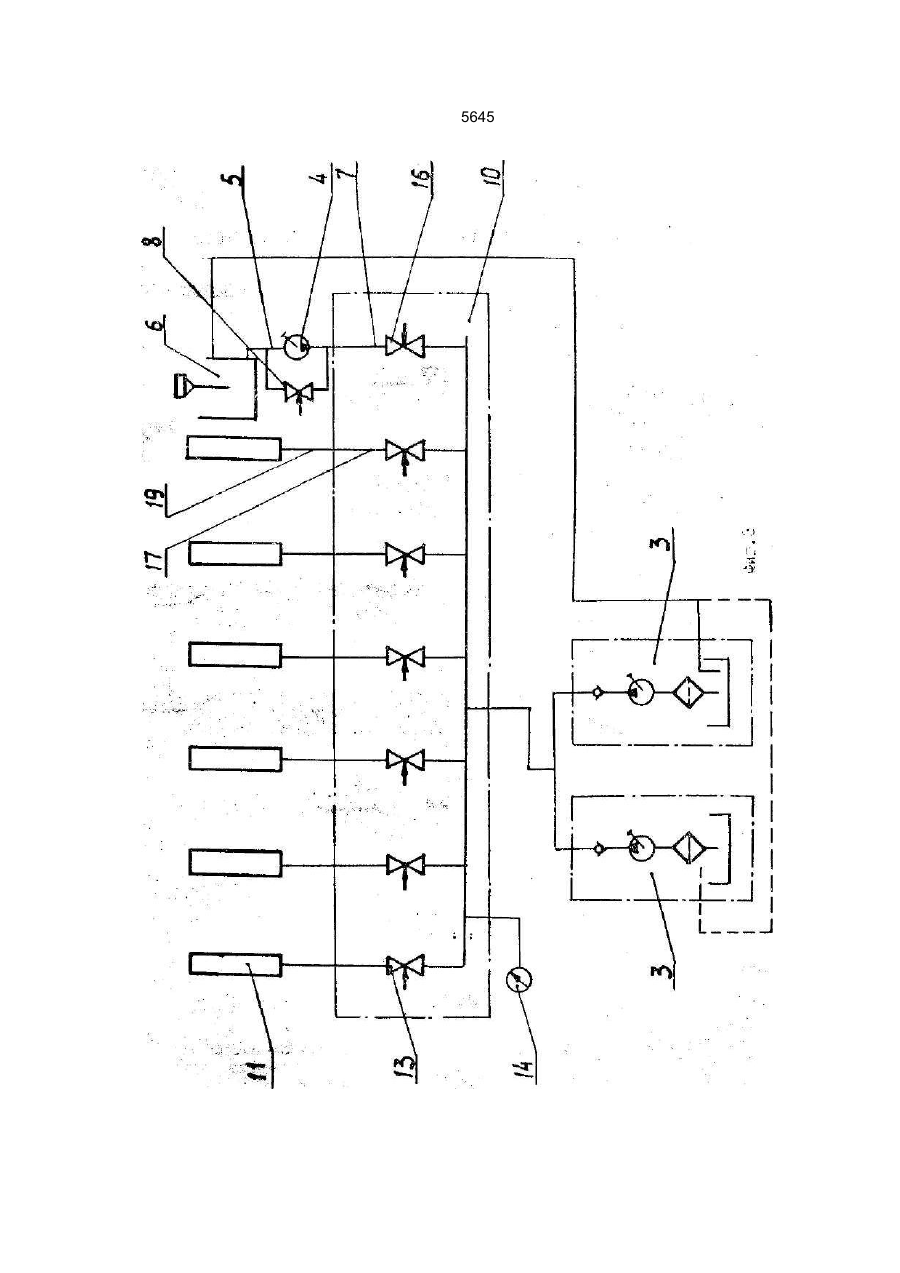

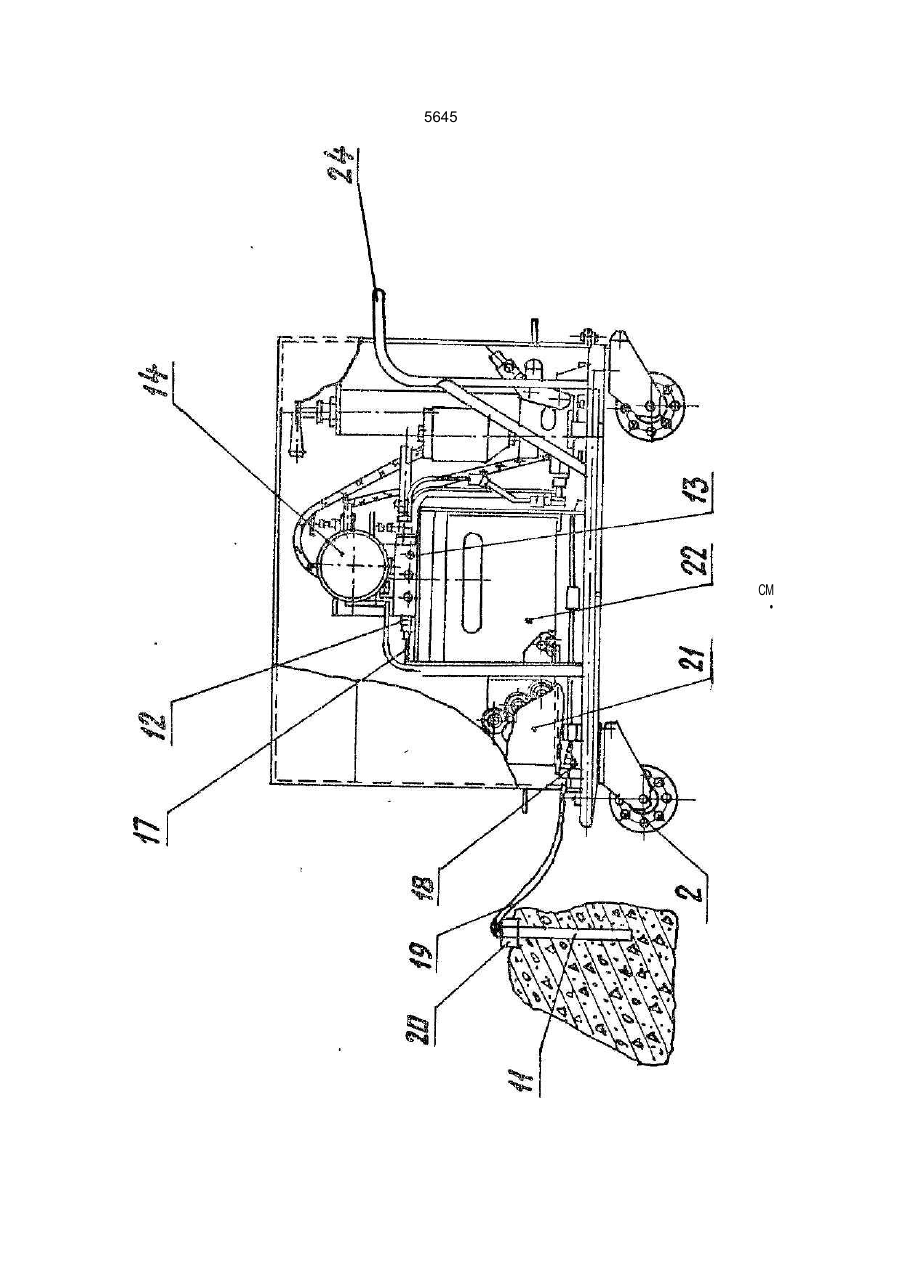

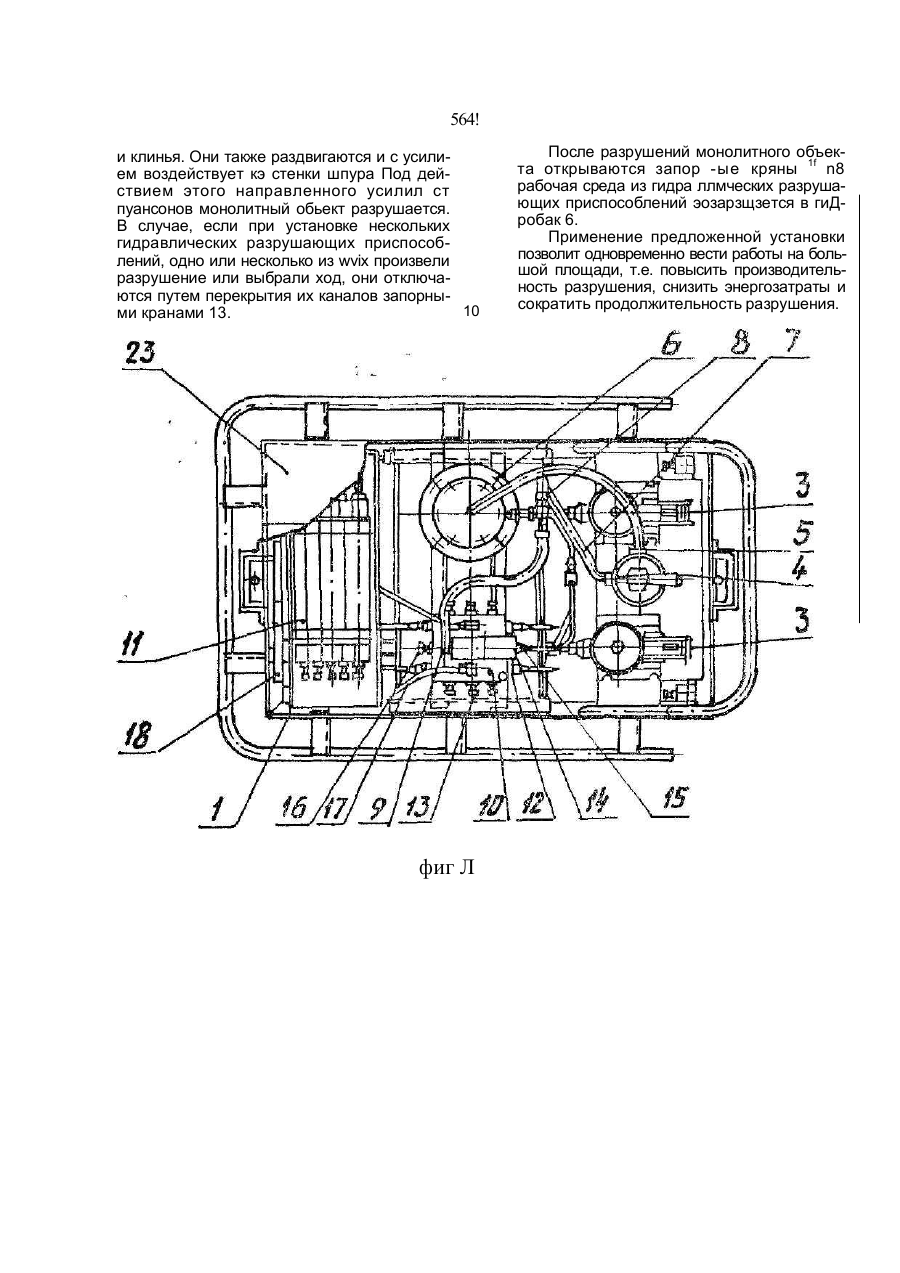

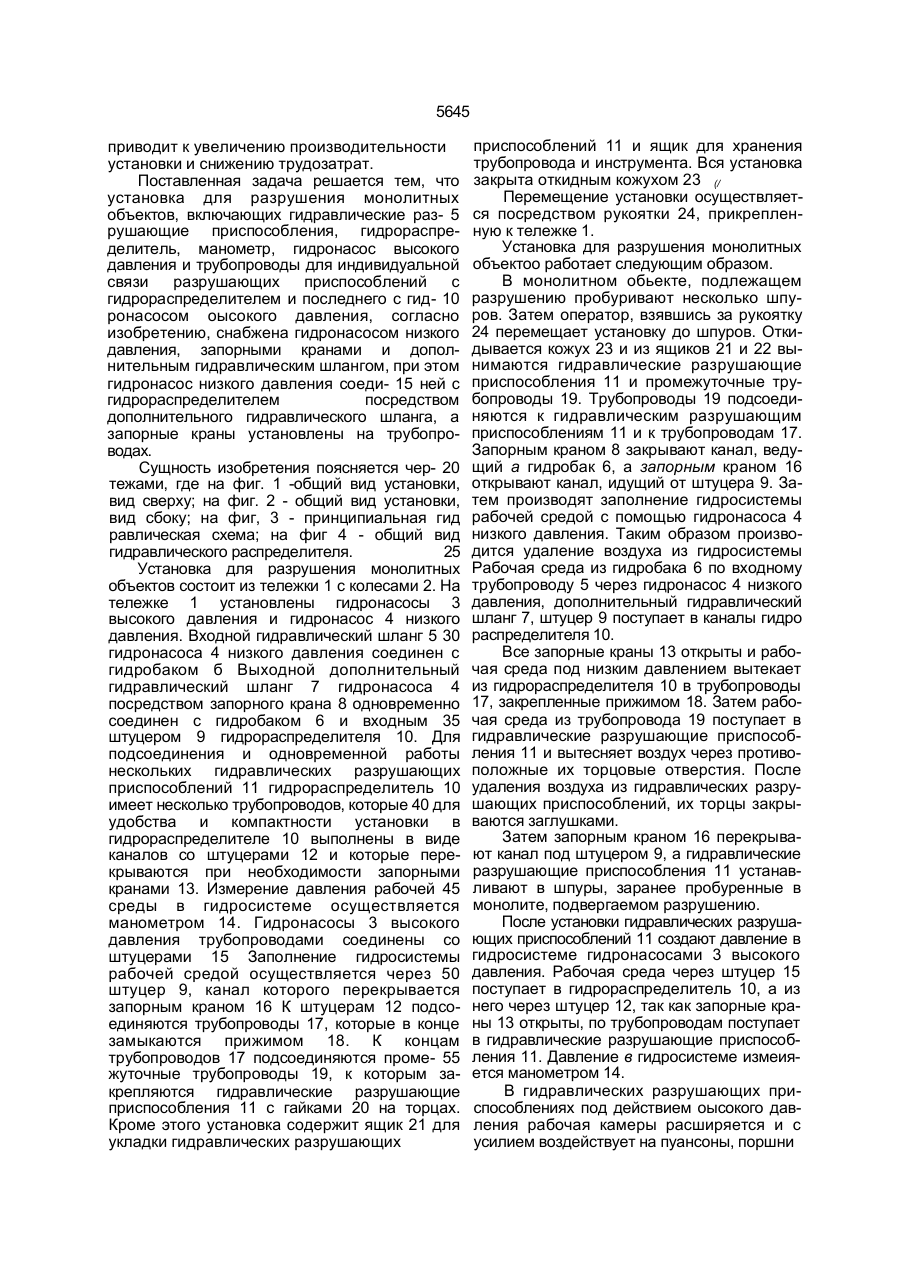

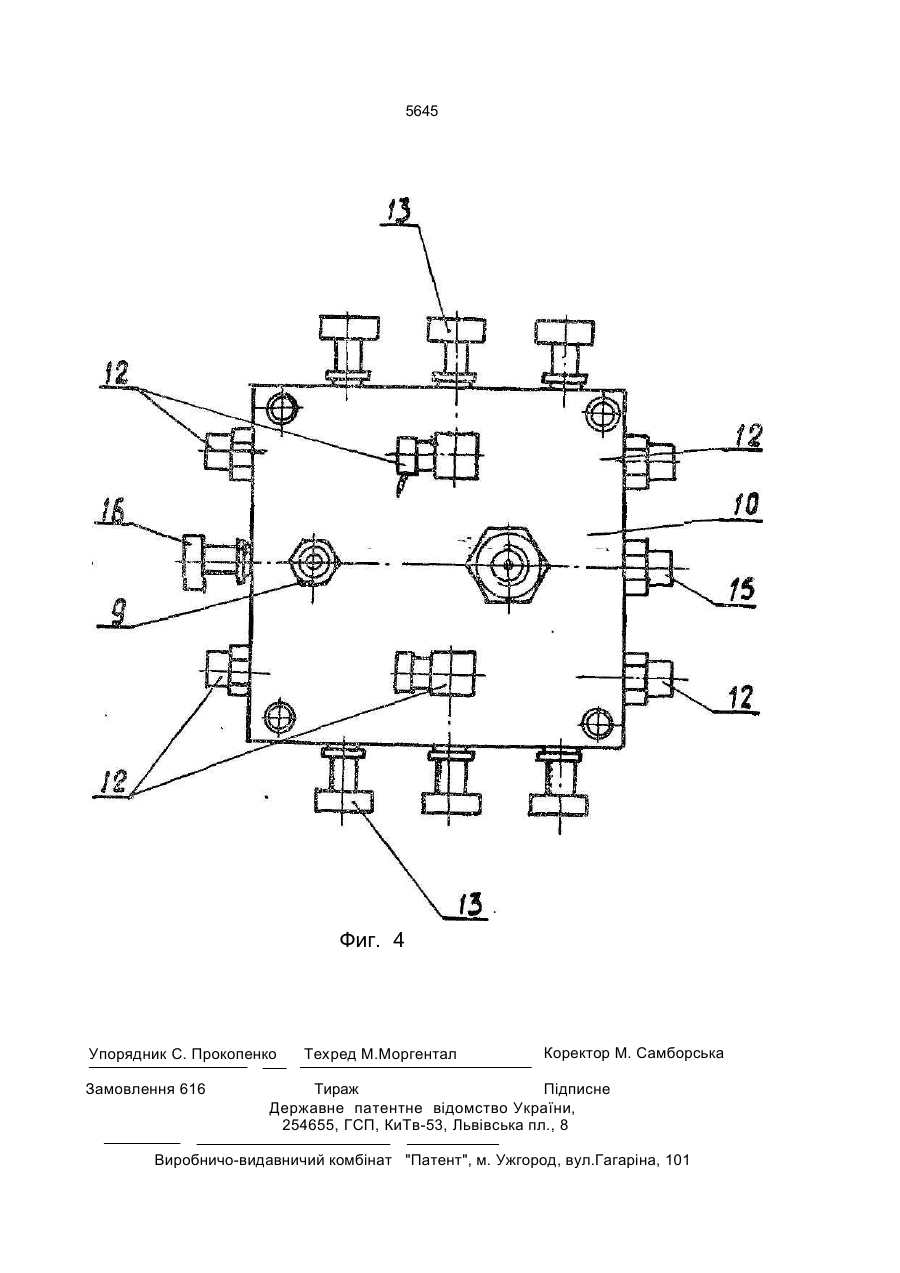

Установка для разрушения монолитных объектов, включающая гидравлические разрушающие приспособления, гидрораспределитель, манометр, гидронасос высокого давления и трубопроводы для индивидуальной связи разрушающих приспособлений с гидрораспределителем и последнего с гидронасосом высокого давления, о т л и ч а- і ю ід а я с я тем, что она снабжена гидро-' насосом низкого давления, запорными кранами и дополнительным гидравлическим шлангом, при этом, гидронасос низкого давления соединен с гидрораспределителем лосредством дополнительного гидравлического шланга, а запорные краны установлены на трубопроводах. К основным недостаткам гидравлической установки относится отсутствие устройства для удаления воздуха из гидросистемы и длительное время заполнения ее рабочей средой низкого давления. Это приводит к снижению производительности установки и увеличению трудозатрат. В основу изобретения поставлена техническая задача усовершенствования конструкции установки для разрушения монолитных обьектов путем создания условий быстрого заполнения гидросистемы рабочей средой и удаления из нее воздуха, что 5645 приводит к увеличению производительности установки и снижению трудозатрат. Поставленная задача решается тем, что установка для разрушения монолитных объектов, включающих гидравлические раз- 5 рушающие приспособления, гидрораспределитель, манометр, гидронасос высокого давления и трубопроводы для индивидуальной связи разрушающих приспособлений с гидрораспределителем и последнего с гид- 10 ронасосом оысокого давления, согласно изобретению, снабжена гидронасосом низкого давления, запорными кранами и дополнительным гидравлическим шлангом, при этом гидронасос низкого давления соеди- 15 ней с гидрораспределителем посредством дополнительного гидравлического шланга, а запорные краны установлены на трубопроводах. Сущность изобретения поясняется чер- 20 тежами, где на фиг. 1 -общий вид установки, вид сверху; на фиг. 2 - общий вид установки, вид сбоку; на фиг, 3 - принципиальная гид равлическая схема; на фиг 4 - общий вид гидравлического распределителя. 25 Установка для разрушения монолитных объектов состоит из тележки 1 с колесами 2. На тележке 1 установлены гидронасосы 3 высокого давления и гидронасос 4 низкого давления. Входной гидравлический шланг 5 30 гидронасоса 4 низкого давления соединен с гидробаком б Выходной дополнительный гидравлический шланг 7 гидронасоса 4 посредством запорного крана 8 одновременно соединен с гидробаком 6 и входным 35 штуцером 9 гидрораспределителя 10. Для подсоединения и одновременной работы нескольких гидравлических разрушающих приспособлений 11 гидрораспределитель 10 имеет несколько трубопроводов, которые 40 для удобства и компактности установки в гидрораспределителе 10 выполнены в виде каналов со штуцерами 12 и которые перекрываются при необходимости запорными кранами 13. Измерение давления рабочей 45 среды в гидросистеме осуществляется манометром 14. Гидронасосы 3 высокого давления трубопроводами соединены со штуцерами 15 Заполнение гидросистемы рабочей средой осуществляется через 50 штуцер 9, канал которого перекрывается запорным краном 16 К штуцерам 12 подсоединяются трубопроводы 17, которые в конце замыкаются прижимом 18. К концам трубопроводов 17 подсоединяются проме- 55 жуточные трубопроводы 19, к которым закрепляются гидравлические разрушающие приспособления 11 с гайками 20 на торцах. Кроме этого установка содержит ящик 21 для укладки гидравлических разрушающих приспособлений 11 и ящик для хранения трубопровода и инструмента. Вся установка закрыта откидным кожухом 23 (/ Перемещение установки осуществляется посредством рукоятки 24, прикрепленную к тележке 1. Установка для разрушения монолитных объектоо работает следующим образом. В монолитном обьекте, подлежащем разрушению пробуривают несколько шпуров. Затем оператор, взявшись за рукоятку 24 перемещает установку до шпуров. Откидывается кожух 23 и из ящиков 21 и 22 вынимаются гидравлические разрушающие приспособления 11 и промежуточные трубопроводы 19. Трубопроводы 19 подсоединяются к гидравлическим разрушающим приспособлениям 11 и к трубопроводам 17. Запорным краном 8 закрывают канал, ведущий а гидробак 6, а запорным краном 16 открывают канал, идущий от штуцера 9. Затем производят заполнение гидросистемы рабочей средой с помощью гидронасоса 4 низкого давления. Таким образом производится удаление воздуха из гидросистемы Рабочая среда из гидробака 6 по входному трубопроводу 5 через гидронасос 4 низкого давления, дополнительный гидравлический шланг 7, штуцер 9 поступает в каналы гидро распределителя 10. Все запорные краны 13 открыты и рабочая среда под низким давлением вытекает из гидрораспределителя 10 в трубопроводы 17, закрепленные прижимом 18. Затем рабочая среда из трубопровода 19 поступает в гидравлические разрушающие приспособления 11 и вытесняет воздух через противоположные их торцовые отверстия. После удаления воздуха из гидравлических разрушающих приспособлений, их торцы закрываются заглушками. Затем запорным краном 16 перекрывают канал под штуцером 9, а гидравлические разрушающие приспособления 11 устанавливают в шпуры, заранее пробуренные в монолите, подвергаемом разрушению. После установки гидравлических разрушающих приспособлений 11 создают давление в гидросистеме гидронасосами 3 высокого давления. Рабочая среда через штуцер 15 поступает в гидрораспределитель 10, а из него через штуцер 12, так как запорные краны 13 открыты, по трубопроводам поступает в гидравлические разрушающие приспособления 11. Давление в гидросистеме измеияется манометром 14. В гидравлических разрушающих приспособлениях под действием оысокого давления рабочая камеры расширяется и с усилием воздействует на пуансоны, поршни 564! и клинья. Они также раздвигаются и с усилием воздействует кэ стенки шпура Под действием этого направленного усилил ст пуансонов монолитный обьект разрушается. В случае, если при установке нескольких гидравлических разрушающих приспособлений, одно или несколько из wvix произвели разрушение или выбрали ход, они отключаются путем перекрытия их каналов запорны10 ми кранами 13. фиг Л После разрушений монолитного объекта открываются запор -ые кряны 1f n8 рабочая среда из гидра ллмческих разрушающих приспособлений эозарзщзется в гиДробак 6. Применение предложенной установки позволит одновременно вести работы на большой площади, т.е. повысить производительность разрушения, снизить энергозатраты и сократить продолжительность разрушения. 5645 CM • 5645 5645 Фиг. 4 Упорядник С. Прокопенко Замовлення 616 Техред М.Моргентал Коректор М. Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
