Вібраційна машина з пневмогідравлічним приводом
Номер патенту: 121179
Опубліковано: 27.11.2017
Автори: Довбій Сергій Юрійович, Афанас'єв Віталій Валентинович
Формула / Реферат

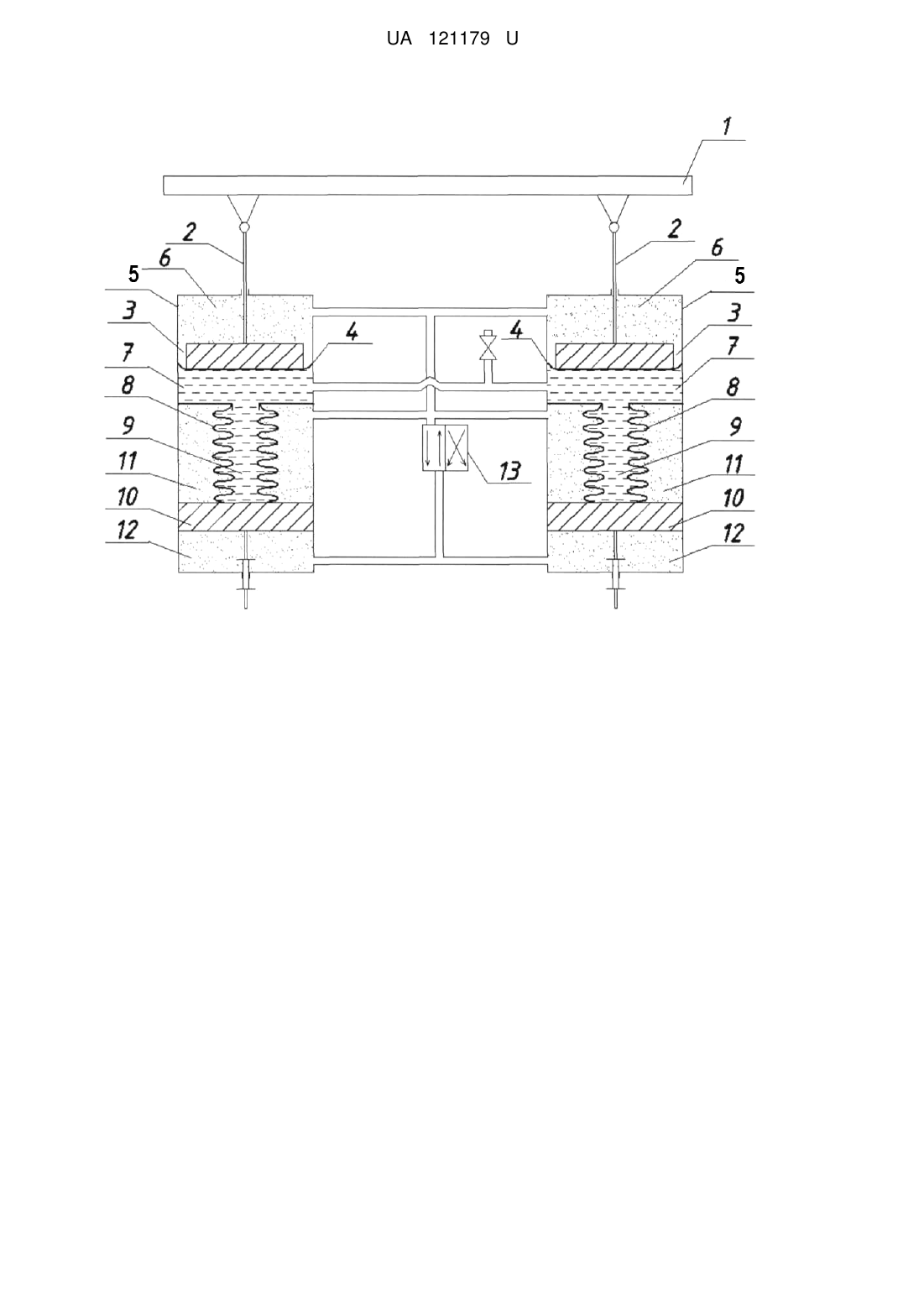

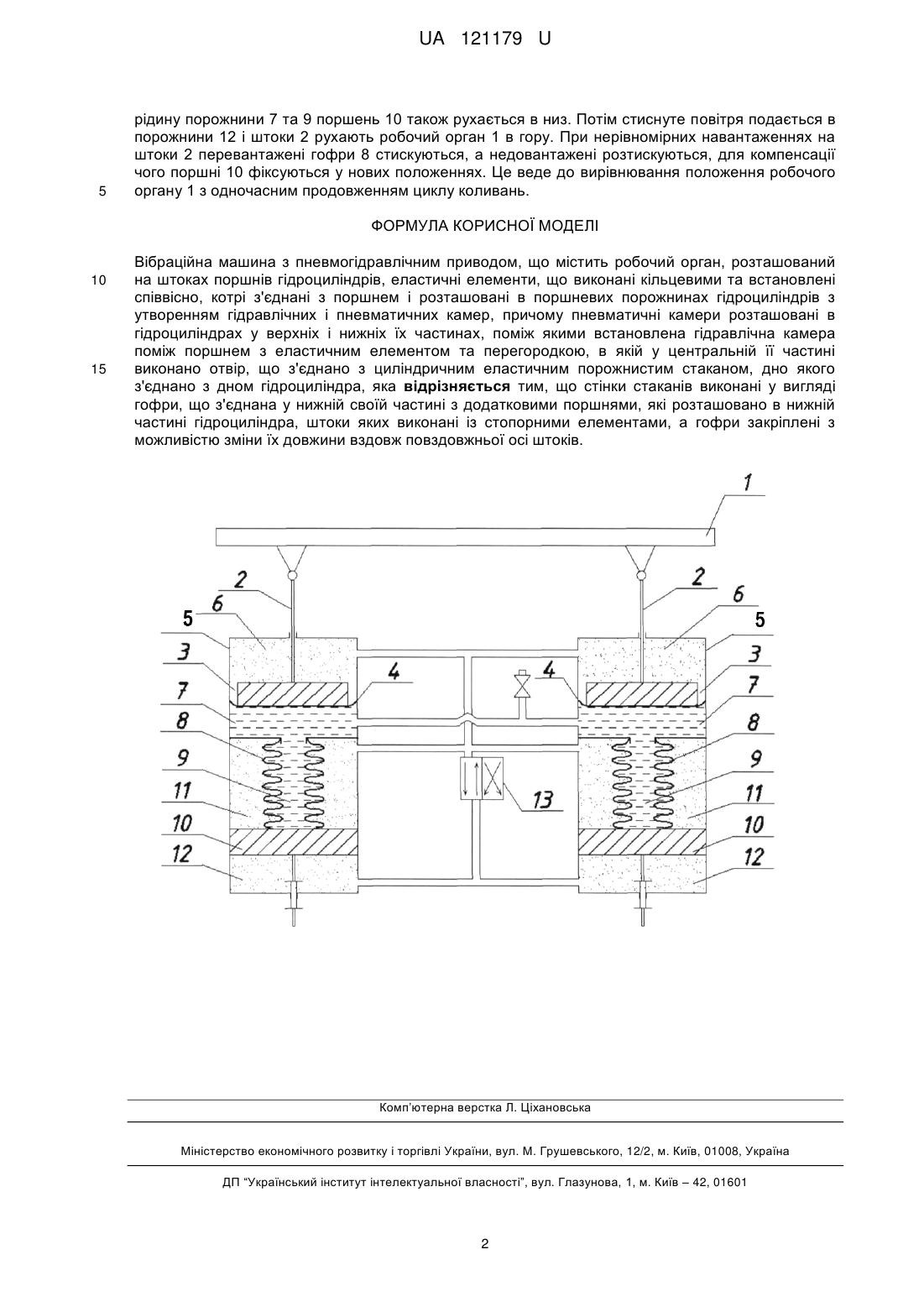

Вібраційна машина з пневмогідравлічним приводом, що містить робочий орган, розташований на штоках поршнів гідроциліндрів, еластичні елементи, що виконані кільцевими та встановлені співвісно, котрі з'єднані з поршнем і розташовані в поршневих порожнинах гідроциліндрів з утворенням гідравлічних і пневматичних камер, причому пневматичні камери розташовані в гідроциліндрах у верхніх і нижніх їх частинах, поміж якими встановлена гідравлічна камера поміж поршнем з еластичним елементом та перегородкою, в якій у центральній її частині виконано отвір, що з'єднано з циліндричним еластичним порожнистим стаканом, дно якого з'єднано з дном гідроциліндра, яка відрізняється тим, що стінки стаканів виконані у вигляді гофри, що з'єднана у нижній своїй частині з додатковими поршнями, які розташовано в нижній частині гідроциліндра, штоки яких виконані із стопорними елементами, а гофри закріплені з можливістю зміни їх довжини вздовж повздовжньої осі штоків.
Текст

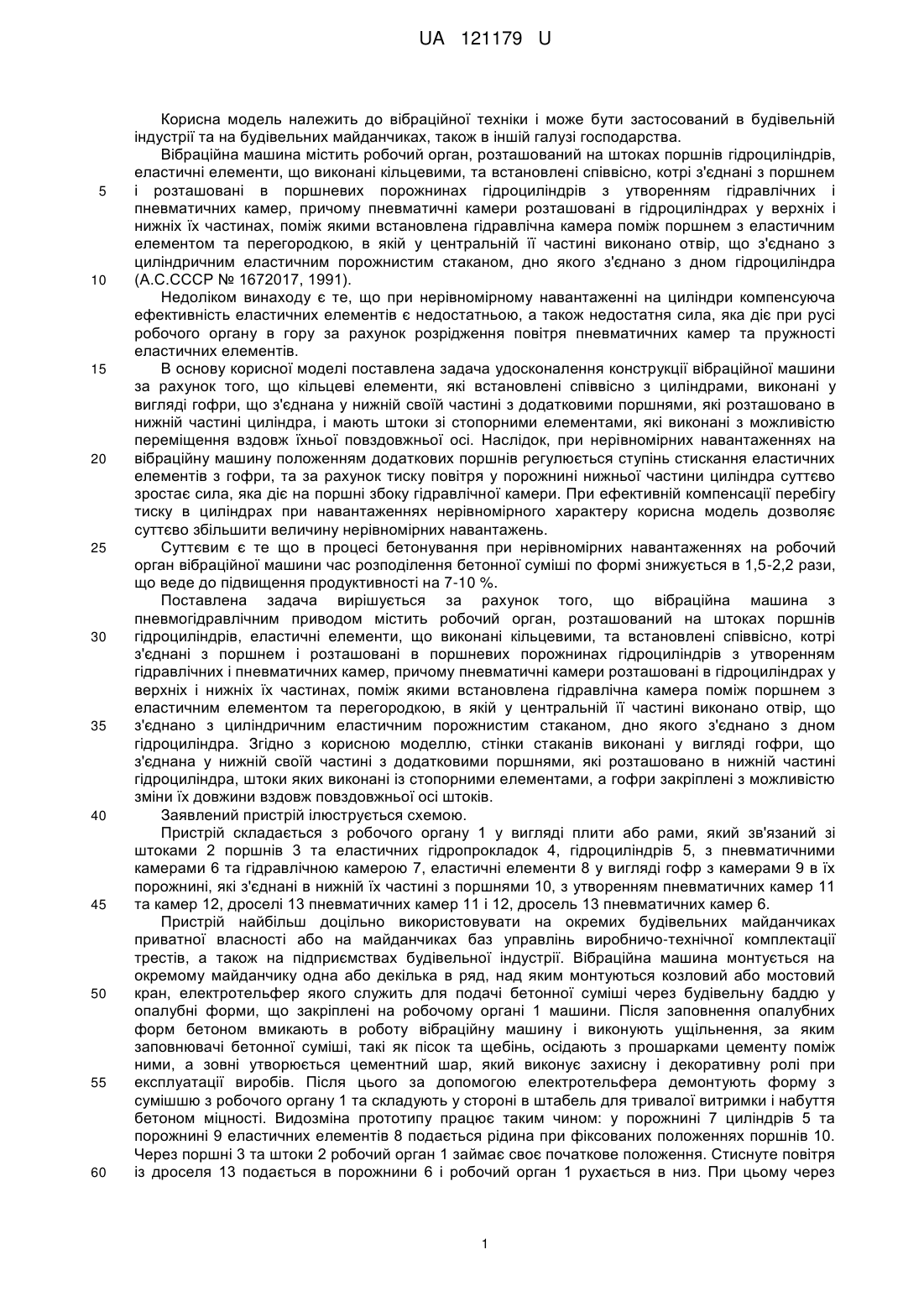

Реферат: Вібраційна машина з пневмогідравлічним приводом містить робочий орган, розташований на штоках поршнів гідроциліндрів, еластичні елементи, що виконані кільцевими та встановлені співвісно, котрі з'єднані з поршнем і розташовані в поршневих порожнинах гідроциліндрів з утворенням гідравлічних і пневматичних камер, причому пневматичні камери розташовані в гідроциліндрах у верхніх і нижніх їх частинах, поміж якими встановлена гідравлічна камера поміж поршнем з еластичним елементом та перегородкою, в якій у центральній її частині виконано отвір, що з'єднано з циліндричним еластичним порожнистим стаканом, дно якого з'єднано з дном гідроциліндра. Стінки стаканів виконані у вигляді гофри, що з'єднана у нижній своїй частині з додатковими поршнями, які розташовано в нижній частині гідроциліндра, штоки яких виконані із стопорними елементами, а гофри закріплені з можливістю зміни їх довжини вздовж повздовжньої осі штоків. UA 121179 U (12) UA 121179 U UA 121179 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вібраційної техніки і може бути застосований в будівельній індустрії та на будівельних майданчиках, також в іншій галузі господарства. Вібраційна машина містить робочий орган, розташований на штоках поршнів гідроциліндрів, еластичні елементи, що виконані кільцевими, та встановлені співвісно, котрі з'єднані з поршнем і розташовані в поршневих порожнинах гідроциліндрів з утворенням гідравлічних і пневматичних камер, причому пневматичні камери розташовані в гідроциліндрах у верхніх і нижніх їх частинах, поміж якими встановлена гідравлічна камера поміж поршнем з еластичним елементом та перегородкою, в якій у центральній її частині виконано отвір, що з'єднано з циліндричним еластичним порожнистим стаканом, дно якого з'єднано з дном гідроциліндра (А.С.СССР № 1672017, 1991). Недоліком винаходу є те, що при нерівномірному навантаженні на циліндри компенсуюча ефективність еластичних елементів є недостатньою, а також недостатня сила, яка діє при русі робочого органу в гору за рахунок розрідження повітря пневматичних камер та пружності еластичних елементів. В основу корисної моделі поставлена задача удосконалення конструкції вібраційної машини за рахунок того, що кільцеві елементи, які встановлені співвісно з циліндрами, виконані у вигляді гофри, що з'єднана у нижній своїй частині з додатковими поршнями, які розташовано в нижній частині циліндра, і мають штоки зі стопорними елементами, які виконані з можливістю переміщення вздовж їхньої повздовжньої осі. Наслідок, при нерівномірних навантаженнях на вібраційну машину положенням додаткових поршнів регулюється ступінь стискання еластичних елементів з гофри, та за рахунок тиску повітря у порожнині нижньої частини циліндра суттєво зростає сила, яка діє на поршні збоку гідравлічної камери. При ефективній компенсації перебігу тиску в циліндрах при навантаженнях нерівномірного характеру корисна модель дозволяє суттєво збільшити величину нерівномірних навантажень. Суттєвим є те що в процесі бетонування при нерівномірних навантаженнях на робочий орган вібраційної машини час розподілення бетонної суміші по формі знижується в 1,5-2,2 рази, що веде до підвищення продуктивності на 7-10 %. Поставлена задача вирішується за рахунок того, що вібраційна машина з пневмогідравлічним приводом містить робочий орган, розташований на штоках поршнів гідроциліндрів, еластичні елементи, що виконані кільцевими, та встановлені співвісно, котрі з'єднані з поршнем і розташовані в поршневих порожнинах гідроциліндрів з утворенням гідравлічних і пневматичних камер, причому пневматичні камери розташовані в гідроциліндрах у верхніх і нижніх їх частинах, поміж якими встановлена гідравлічна камера поміж поршнем з еластичним елементом та перегородкою, в якій у центральній її частині виконано отвір, що з'єднано з циліндричним еластичним порожнистим стаканом, дно якого з'єднано з дном гідроциліндра. Згідно з корисною моделлю, стінки стаканів виконані у вигляді гофри, що з'єднана у нижній своїй частині з додатковими поршнями, які розташовано в нижній частині гідроциліндра, штоки яких виконані із стопорними елементами, а гофри закріплені з можливістю зміни їх довжини вздовж повздовжньої осі штоків. Заявлений пристрій ілюструється схемою. Пристрій складається з робочого органу 1 у вигляді плити або рами, який зв'язаний зі штоками 2 поршнів 3 та еластичних гідропрокладок 4, гідроциліндрів 5, з пневматичними камерами 6 та гідравлічною камерою 7, еластичні елементи 8 у вигляді гофр з камерами 9 в їх порожнині, які з'єднані в нижній їх частині з поршнями 10, з утворенням пневматичних камер 11 та камер 12, дроселі 13 пневматичних камер 11 і 12, дросель 13 пневматичних камер 6. Пристрій найбільш доцільно використовувати на окремих будівельних майданчиках приватної власності або на майданчиках баз управлінь виробничо-технічної комплектації трестів, а також на підприємствах будівельної індустрії. Вібраційна машина монтується на окремому майданчику одна або декілька в ряд, над яким монтуються козловий або мостовий кран, електротельфер якого служить для подачі бетонної суміші через будівельну баддю у опалубні форми, що закріплені на робочому органі 1 машини. Після заповнення опалубних форм бетоном вмикають в роботу вібраційну машину і виконують ущільнення, за яким заповнювачі бетонної суміші, такі як пісок та щебінь, осідають з прошарками цементу поміж ними, а зовні утворюється цементний шар, який виконує захисну і декоративну ролі при експлуатації виробів. Після цього за допомогою електротельфера демонтують форму з сумішшю з робочого органу 1 та складують у стороні в штабель для тривалої витримки і набуття бетоном міцності. Видозміна прототипу працює таким чином: у порожнині 7 циліндрів 5 та порожнині 9 еластичних елементів 8 подається рідина при фіксованих положеннях поршнів 10. Через поршні 3 та штоки 2 робочий орган 1 займає своє початкове положення. Стиснуте повітря із дроселя 13 подається в порожнини 6 і робочий орган 1 рухається в низ. При цьому через 1 UA 121179 U 5 рідину порожнини 7 та 9 поршень 10 також рухається в низ. Потім стиснуте повітря подається в порожнини 12 і штоки 2 рухають робочий орган 1 в гору. При нерівномірних навантаженнях на штоки 2 перевантажені гофри 8 стискуються, а недовантажені розтискуються, для компенсації чого поршні 10 фіксуються у нових положеннях. Це веде до вирівнювання положення робочого органу 1 з одночасним продовженням циклу коливань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Вібраційна машина з пневмогідравлічним приводом, що містить робочий орган, розташований на штоках поршнів гідроциліндрів, еластичні елементи, що виконані кільцевими та встановлені співвісно, котрі з'єднані з поршнем і розташовані в поршневих порожнинах гідроциліндрів з утворенням гідравлічних і пневматичних камер, причому пневматичні камери розташовані в гідроциліндрах у верхніх і нижніх їх частинах, поміж якими встановлена гідравлічна камера поміж поршнем з еластичним елементом та перегородкою, в якій у центральній її частині виконано отвір, що з'єднано з циліндричним еластичним порожнистим стаканом, дно якого з'єднано з дном гідроциліндра, яка відрізняється тим, що стінки стаканів виконані у вигляді гофри, що з'єднана у нижній своїй частині з додатковими поршнями, які розташовано в нижній частині гідроциліндра, штоки яких виконані із стопорними елементами, а гофри закріплені з можливістю зміни їх довжини вздовж повздовжньої осі штоків. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
