Вібраційна машина

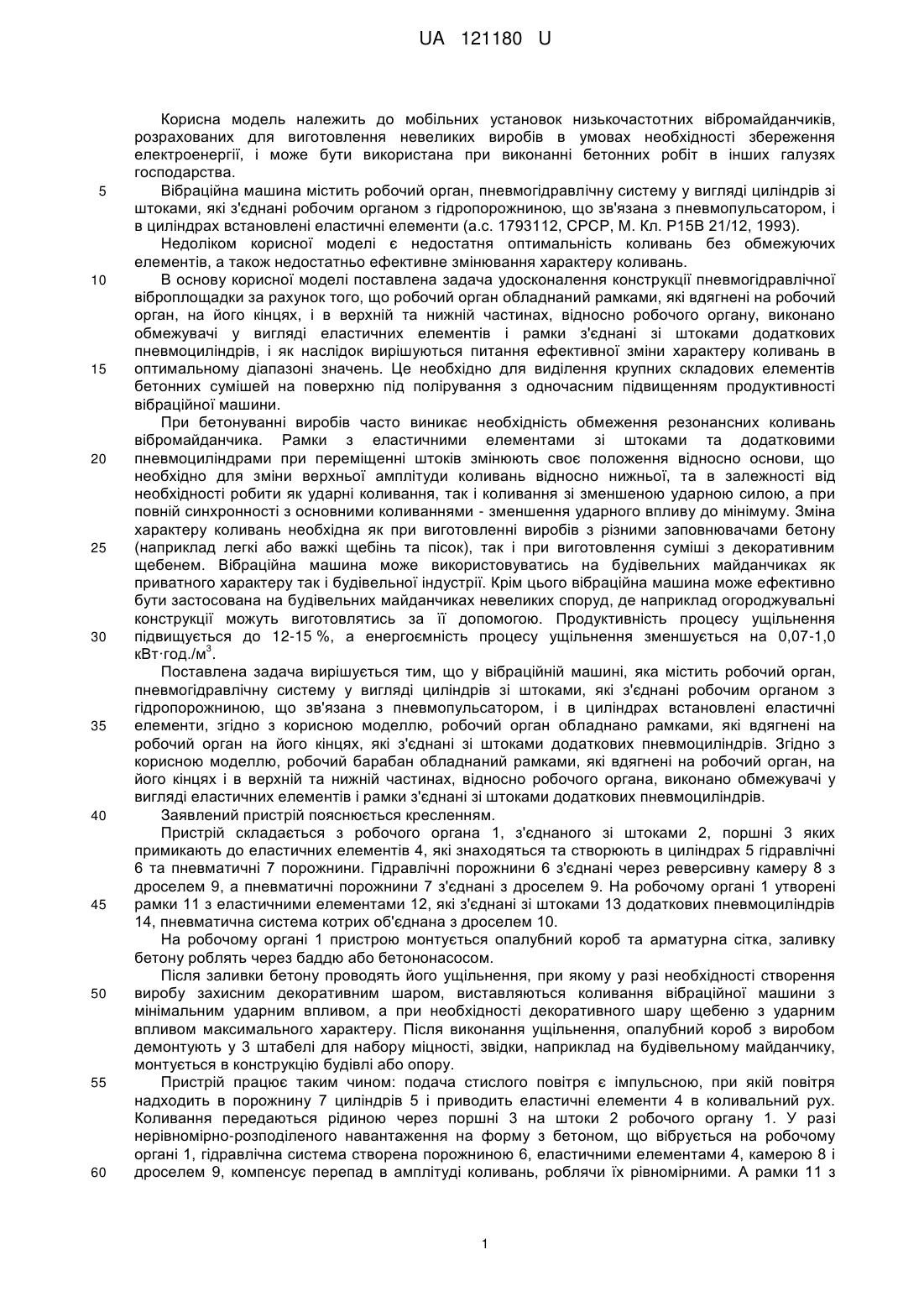

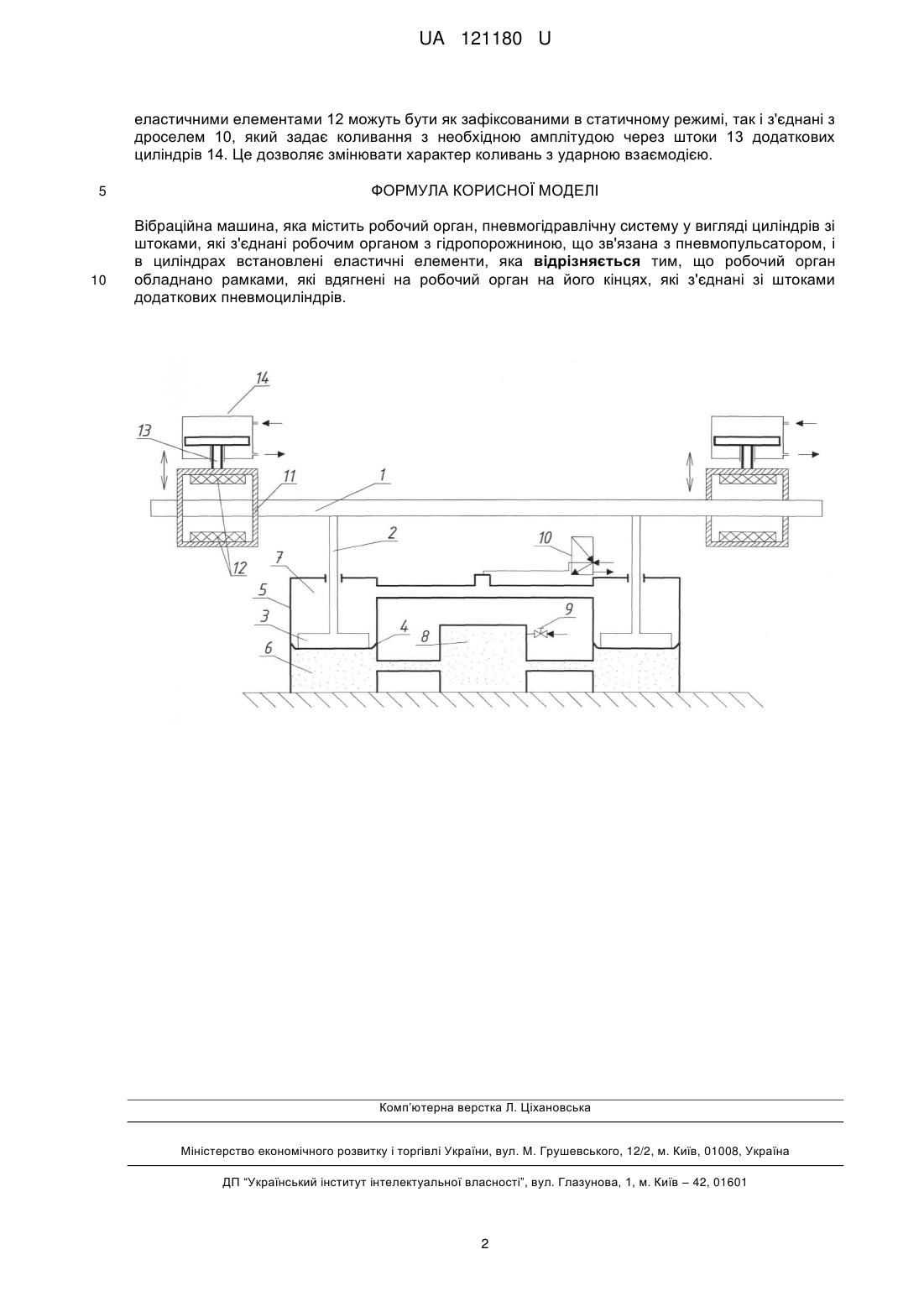

Реферат: Вібраційна машина містить робочий орган, пневмогідравлічну систему у вигляді циліндрів зі штоками, які з'єднані робочим органом з гідропорожниною, що зв'язана з пневмопульсатором. В циліндрах встановлені еластичні елементи. Робочий орган обладнано рамками, які вдягнені на робочий орган на його кінцях, які з'єднані зі штоками додаткових пневмоциліндрів. UA 121180 U (12) UA 121180 U UA 121180 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до мобільних установок низькочастотних вібромайданчиків, розрахованих для виготовлення невеликих виробів в умовах необхідності збереження електроенергії, і може бути використана при виконанні бетонних робіт в інших галузях господарства. Вібраційна машина містить робочий орган, пневмогідравлічну систему у вигляді циліндрів зі штоками, які з'єднані робочим органом з гідропорожниною, що зв'язана з пневмопульсатором, і в циліндрах встановлені еластичні елементи (а.с. 1793112, СРСР, М. Кл. Р15В 21/12, 1993). Недоліком корисної моделі є недостатня оптимальність коливань без обмежуючих елементів, а також недостатньо ефективне змінювання характеру коливань. В основу корисної моделі поставлена задача удосконалення конструкції пневмогідравлічної віброплощадки за рахунок того, що робочий орган обладнаний рамками, які вдягнені на робочий орган, на його кінцях, і в верхній та нижній частинах, відносно робочого органу, виконано обмежувачі у вигляді еластичних елементів і рамки з'єднані зі штоками додаткових пневмоциліндрів, і як наслідок вирішуються питання ефективної зміни характеру коливань в оптимальному діапазоні значень. Це необхідно для виділення крупних складових елементів бетонних сумішей на поверхню під полірування з одночасним підвищенням продуктивності вібраційної машини. При бетонуванні виробів часто виникає необхідність обмеження резонансних коливань вібромайданчика. Рамки з еластичними елементами зі штоками та додатковими пневмоциліндрами при переміщенні штоків змінюють своє положення відносно основи, що необхідно для зміни верхньої амплітуди коливань відносно нижньої, та в залежності від необхідності робити як ударні коливання, так і коливання зі зменшеною ударною силою, а при повній синхронності з основними коливаннями - зменшення ударного впливу до мінімуму. Зміна характеру коливань необхідна як при виготовленні виробів з різними заповнювачами бетону (наприклад легкі або важкі щебінь та пісок), так і при виготовлення суміші з декоративним щебенем. Вібраційна машина може використовуватись на будівельних майданчиках як приватного характеру так і будівельної індустрії. Крім цього вібраційна машина може ефективно бути застосована на будівельних майданчиках невеликих споруд, де наприклад огороджувальні конструкції можуть виготовлятись за її допомогою. Продуктивність процесу ущільнення підвищується до 12-15 %, а енергоємність процесу ущільнення зменшується на 0,07-1,0 3 кВт·год./м . Поставлена задача вирішується тим, що у вібраційній машині, яка містить робочий орган, пневмогідравлічну систему у вигляді циліндрів зі штоками, які з'єднані робочим органом з гідропорожниною, що зв'язана з пневмопульсатором, і в циліндрах встановлені еластичні елементи, згідно з корисною моделлю, робочий орган обладнано рамками, які вдягнені на робочий орган на його кінцях, які з'єднані зі штоками додаткових пневмоциліндрів. Згідно з корисною моделлю, робочий барабан обладнаний рамками, які вдягнені на робочий орган, на його кінцях і в верхній та нижній частинах, відносно робочого органа, виконано обмежувачі у вигляді еластичних елементів і рамки з'єднані зі штоками додаткових пневмоциліндрів. Заявлений пристрій пояснюється кресленням. Пристрій складається з робочого органа 1, з'єднаного зі штоками 2, поршні 3 яких примикають до еластичних елементів 4, які знаходяться та створюють в циліндрах 5 гідравлічні 6 та пневматичні 7 порожнини. Гідравлічні порожнини 6 з'єднані через реверсивну камеру 8 з дроселем 9, а пневматичні порожнини 7 з'єднані з дроселем 9. На робочому органі 1 утворені рамки 11 з еластичними елементами 12, які з'єднані зі штоками 13 додаткових пневмоциліндрів 14, пневматична система котрих об'єднана з дроселем 10. На робочому органі 1 пристрою монтується опалубний короб та арматурна сітка, заливку бетону роблять через баддю або бетононасосом. Після заливки бетону проводять його ущільнення, при якому у разі необхідності створення виробу захисним декоративним шаром, виставляються коливання вібраційної машини з мінімальним ударним впливом, а при необхідності декоративного шару щебеню з ударним впливом максимального характеру. Після виконання ущільнення, опалубний короб з виробом демонтують у 3 штабелі для набору міцності, звідки, наприклад на будівельному майданчику, монтується в конструкцію будівлі або опору. Пристрій працює таким чином: подача стислого повітря є імпульсною, при якій повітря надходить в порожнину 7 циліндрів 5 і приводить еластичні елементи 4 в коливальний рух. Коливання передаються рідиною через поршні 3 на штоки 2 робочого органу 1. У разі нерівномірно-розподіленого навантаження на форму з бетоном, що вібрується на робочому органі 1, гідравлічна система створена порожниною 6, еластичними елементами 4, камерою 8 і дроселем 9, компенсує перепад в амплітуді коливань, роблячи їх рівномірними. А рамки 11 з 1 UA 121180 U еластичними елементами 12 можуть бути як зафіксованими в статичному режимі, так і з'єднані з дроселем 10, який задає коливання з необхідною амплітудою через штоки 13 додаткових циліндрів 14. Це дозволяє змінювати характер коливань з ударною взаємодією. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вібраційна машина, яка містить робочий орган, пневмогідравлічну систему у вигляді циліндрів зі штоками, які з'єднані робочим органом з гідропорожниною, що зв'язана з пневмопульсатором, і в циліндрах встановлені еластичні елементи, яка відрізняється тим, що робочий орган обладнано рамками, які вдягнені на робочий орган на його кінцях, які з'єднані зі штоками додаткових пневмоциліндрів. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
