Спосіб видалення небажаних включень з органічної сировини

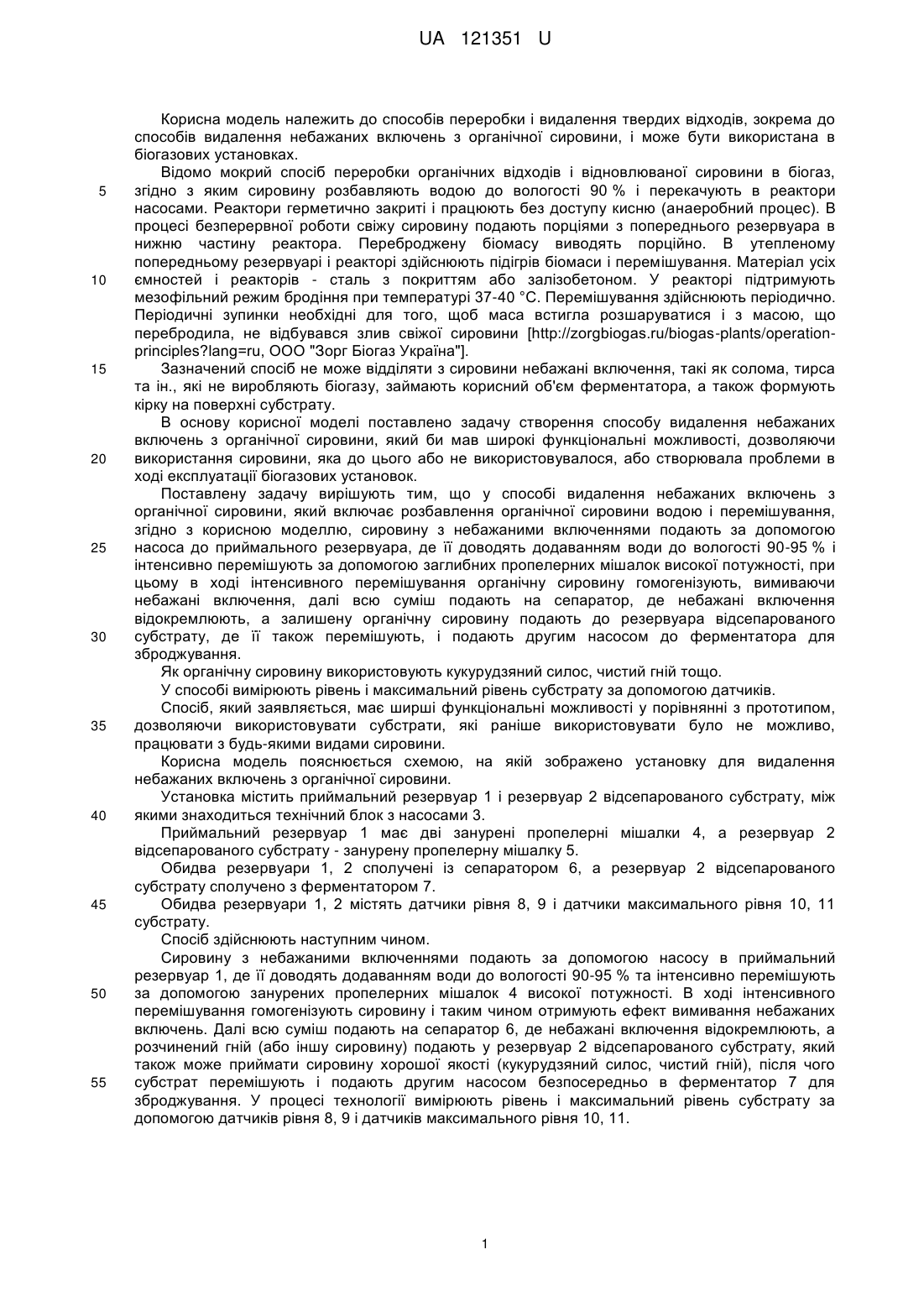

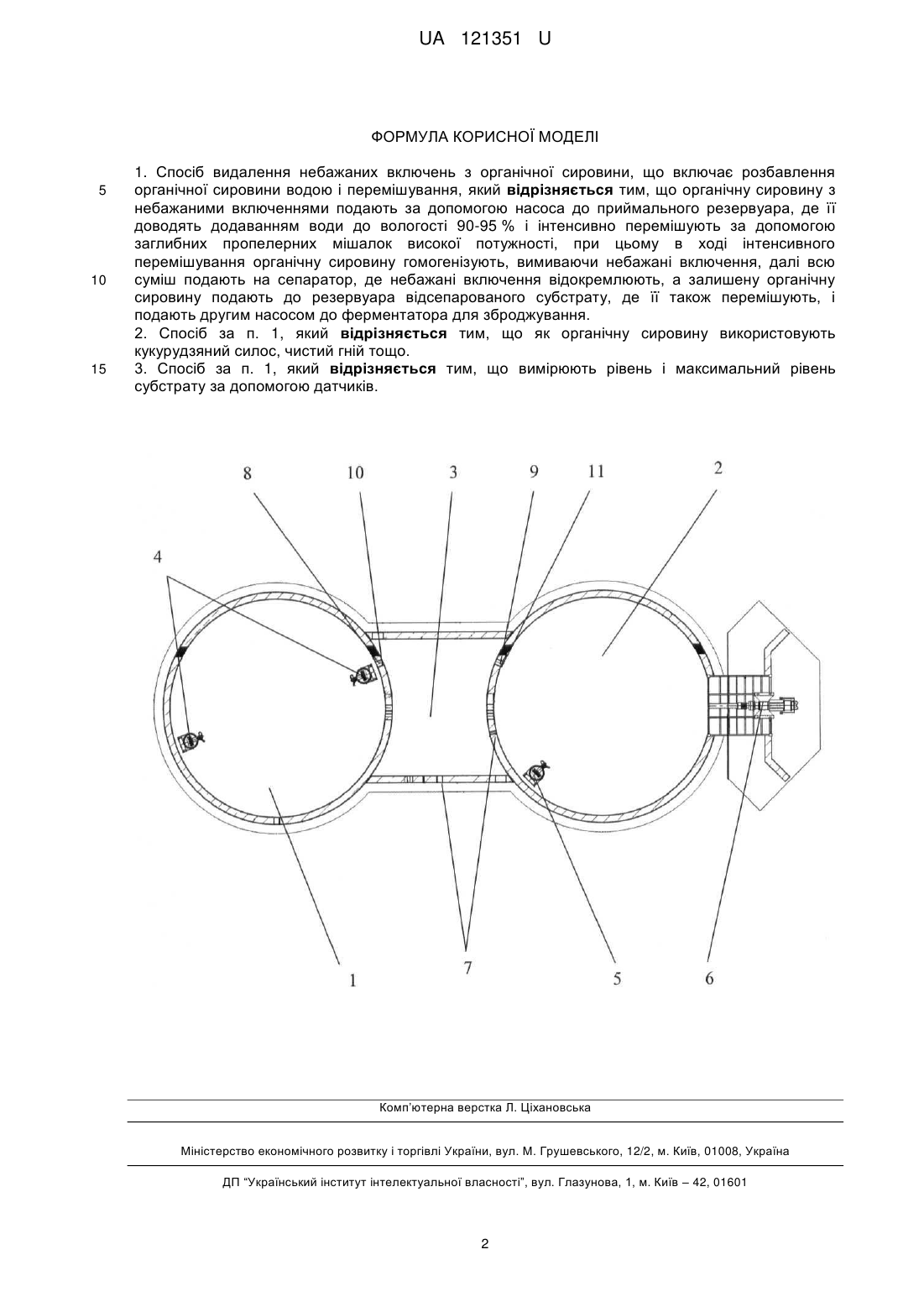

Реферат: Спосіб видалення небажаних включень з органічної сировини включає розбавлення органічної сировини водою і перемішування. При цьому органічну сировину з небажаними включеннями подають за допомогою насосу до приймального резервуара, де її доводять додаванням води до вологості 90-95 % і інтенсивно перемішують за допомогою заглибних пропелерних мішалок високої потужності, при цьому в ході інтенсивного перемішування органічну сировину гомогенізують, вимиваючи небажані включення, далі всю суміш подають на сепаратор, де небажані включення відокремлюють, а залишену органічну сировину подають до резервуара відсепарованого субстрату, де її також перемішують, і подають другим насосом до ферментатора для зброджування. UA 121351 U (12) UA 121351 U UA 121351 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів переробки і видалення твердих відходів, зокрема до способів видалення небажаних включень з органічної сировини, і може бути використана в біогазових установках. Відомо мокрий спосіб переробки органічних відходів і відновлюваної сировини в біогаз, згідно з яким сировину розбавляють водою до вологості 90 % і перекачують в реактори насосами. Реактори герметично закриті і працюють без доступу кисню (анаеробний процес). В процесі безперервної роботи свіжу сировину подають порціями з попереднього резервуара в нижню частину реактора. Переброджену біомасу виводять порційно. В утепленому попередньому резервуарі і реакторі здійснюють підігрів біомаси і перемішування. Матеріал усіх ємностей і реакторів - сталь з покриттям або залізобетоном. У реакторі підтримують мезофільний режим бродіння при температурі 37-40 °C. Перемішування здійснюють періодично. Періодичні зупинки необхідні для того, щоб маса встигла розшаруватися і з масою, що перебродила, не відбувався злив свіжої сировини [http://zorgbiogas.ru/biogas-plants/operationprinciples?lang=ru, OOO "Зорг Біогаз Україна"]. Зазначений спосіб не може відділяти з сировини небажані включення, такі як солома, тирса та ін., які не виробляють біогазу, займають корисний об'єм ферментатора, а також формують кірку на поверхні субстрату. В основу корисної моделі поставлено задачу створення способу видалення небажаних включень з органічної сировини, який би мав широкі функціональні можливості, дозволяючи використання сировини, яка до цього або не використовувалося, або створювала проблеми в ході експлуатації біогазових установок. Поставлену задачу вирішують тим, що у способі видалення небажаних включень з органічної сировини, який включає розбавлення органічної сировини водою і перемішування, згідно з корисною моделлю, сировину з небажаними включеннями подають за допомогою насоса до приймального резервуара, де її доводять додаванням води до вологості 90-95 % і інтенсивно перемішують за допомогою заглибних пропелерних мішалок високої потужності, при цьому в ході інтенсивного перемішування органічну сировину гомогенізують, вимиваючи небажані включення, далі всю суміш подають на сепаратор, де небажані включення відокремлюють, а залишену органічну сировину подають до резервуара відсепарованого субстрату, де її також перемішують, і подають другим насосом до ферментатора для зброджування. Як органічну сировину використовують кукурудзяний силос, чистий гній тощо. У способі вимірюють рівень і максимальний рівень субстрату за допомогою датчиків. Спосіб, який заявляється, має ширші функціональні можливості у порівнянні з прототипом, дозволяючи використовувати субстрати, які раніше використовувати було не можливо, працювати з будь-якими видами сировини. Корисна модель пояснюється схемою, на якій зображено установку для видалення небажаних включень з органічної сировини. Установка містить приймальний резервуар 1 і резервуар 2 відсепарованого субстрату, між якими знаходиться технічний блок з насосами 3. Приймальний резервуар 1 має дві занурені пропелерні мішалки 4, а резервуар 2 відсепарованого субстрату - занурену пропелерну мішалку 5. Обидва резервуари 1, 2 сполучені із сепаратором 6, а резервуар 2 відсепарованого субстрату сполучено з ферментатором 7. Обидва резервуари 1, 2 містять датчики рівня 8, 9 і датчики максимального рівня 10, 11 субстрату. Спосіб здійснюють наступним чином. Сировину з небажаними включеннями подають за допомогою насосу в приймальний резервуар 1, де її доводять додаванням води до вологості 90-95 % та інтенсивно перемішують за допомогою занурених пропелерних мішалок 4 високої потужності. В ході інтенсивного перемішування гомогенізують сировину і таким чином отримують ефект вимивання небажаних включень. Далі всю суміш подають на сепаратор 6, де небажані включення відокремлюють, а розчинений гній (або іншу сировину) подають у резервуар 2 відсепарованого субстрату, який також може приймати сировину хорошої якості (кукурудзяний силос, чистий гній), після чого субстрат перемішують і подають другим насосом безпосередньо в ферментатор 7 для зброджування. У процесі технології вимірюють рівень і максимальний рівень субстрату за допомогою датчиків рівня 8, 9 і датчиків максимального рівня 10, 11. 1 UA 121351 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Спосіб видалення небажаних включень з органічної сировини, що включає розбавлення органічної сировини водою і перемішування, який відрізняється тим, що органічну сировину з небажаними включеннями подають за допомогою насоса до приймального резервуара, де її доводять додаванням води до вологості 90-95 % і інтенсивно перемішують за допомогою заглибних пропелерних мішалок високої потужності, при цьому в ході інтенсивного перемішування органічну сировину гомогенізують, вимиваючи небажані включення, далі всю суміш подають на сепаратор, де небажані включення відокремлюють, а залишену органічну сировину подають до резервуара відсепарованого субстрату, де її також перемішують, і подають другим насосом до ферментатора для зброджування. 2. Спосіб за п. 1, який відрізняється тим, що як органічну сировину використовують кукурудзяний силос, чистий гній тощо. 3. Спосіб за п. 1, який відрізняється тим, що вимірюють рівень і максимальний рівень субстрату за допомогою датчиків. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
