Установка для видалення небажаних включень з органічної сировини

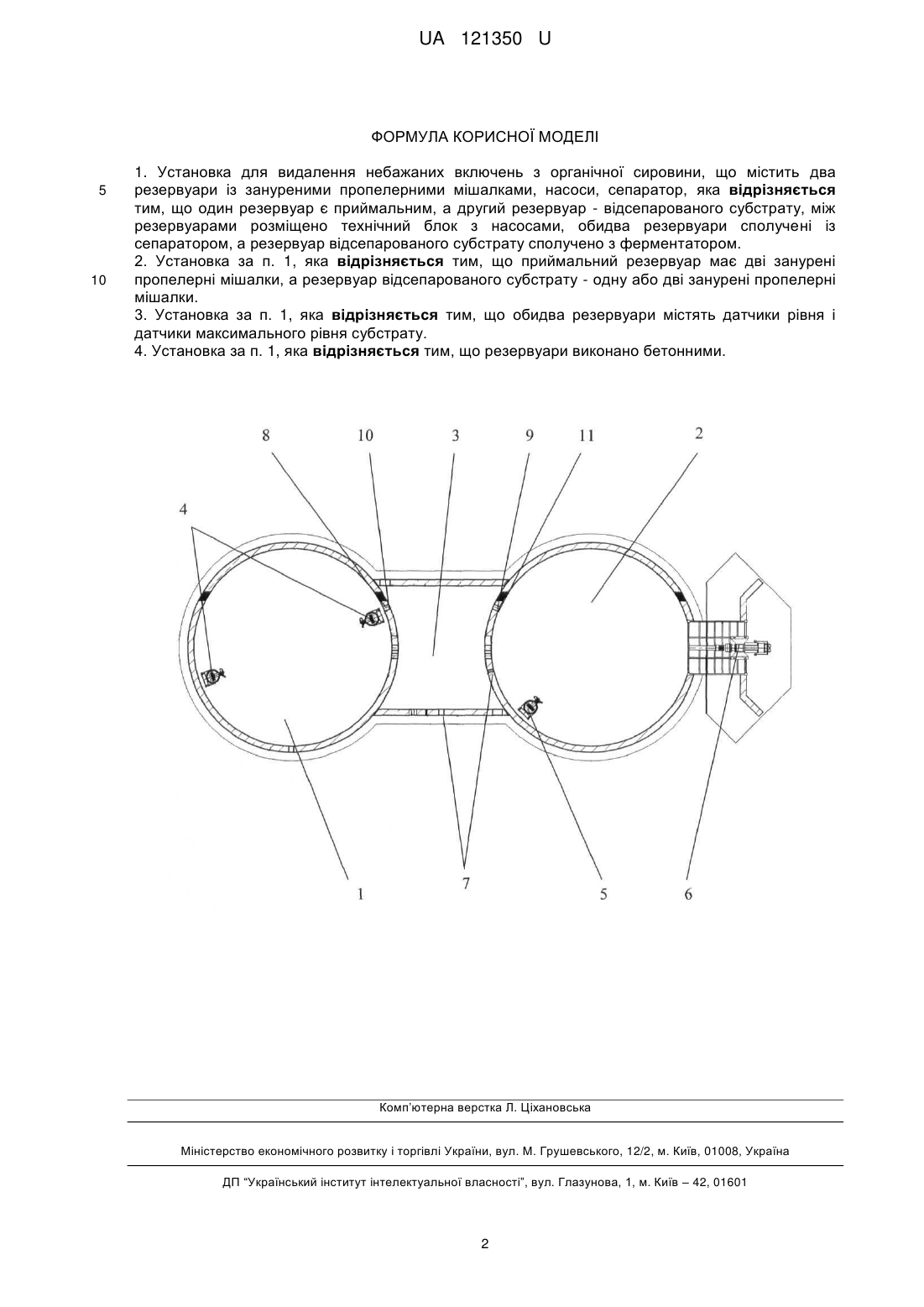

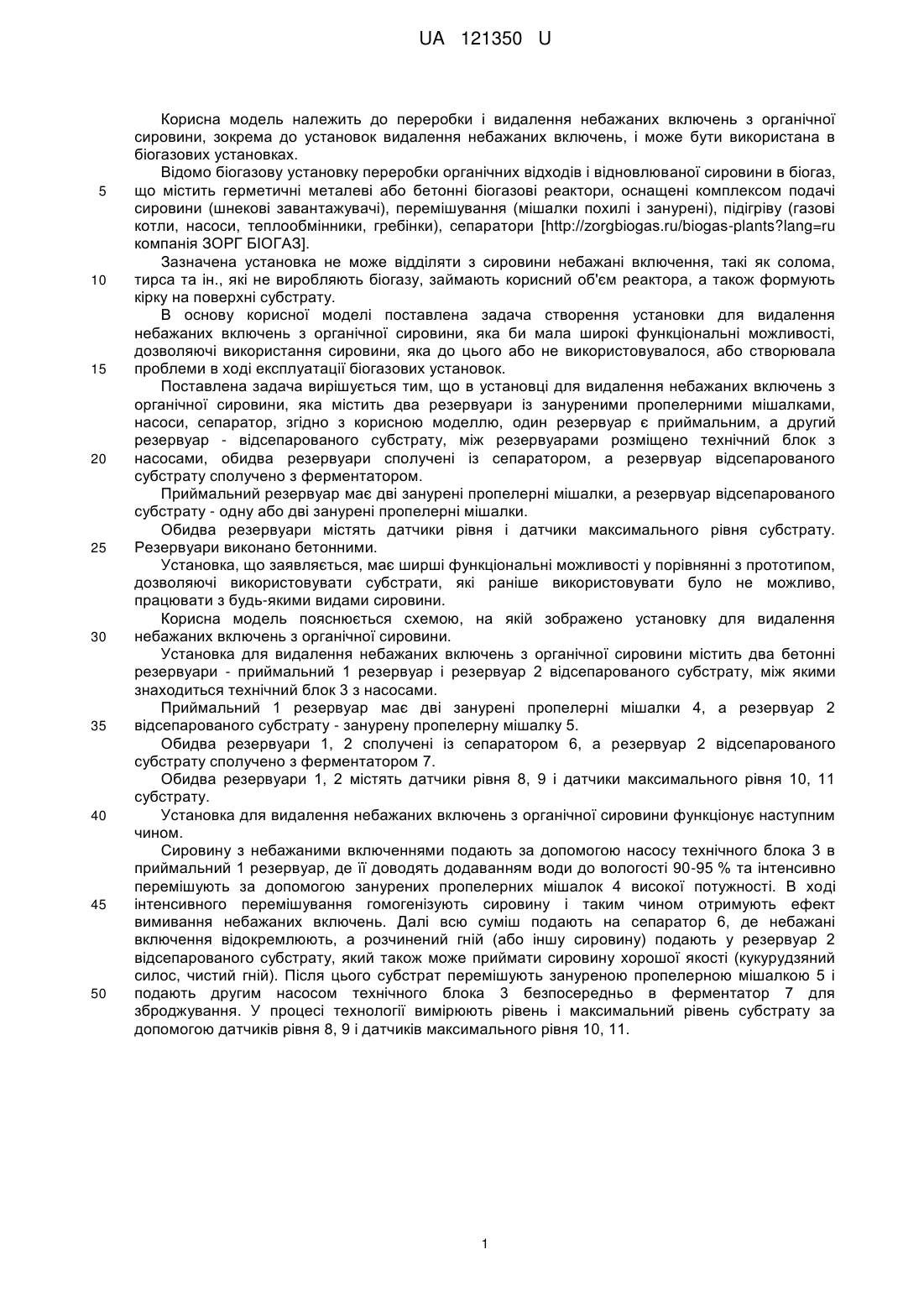

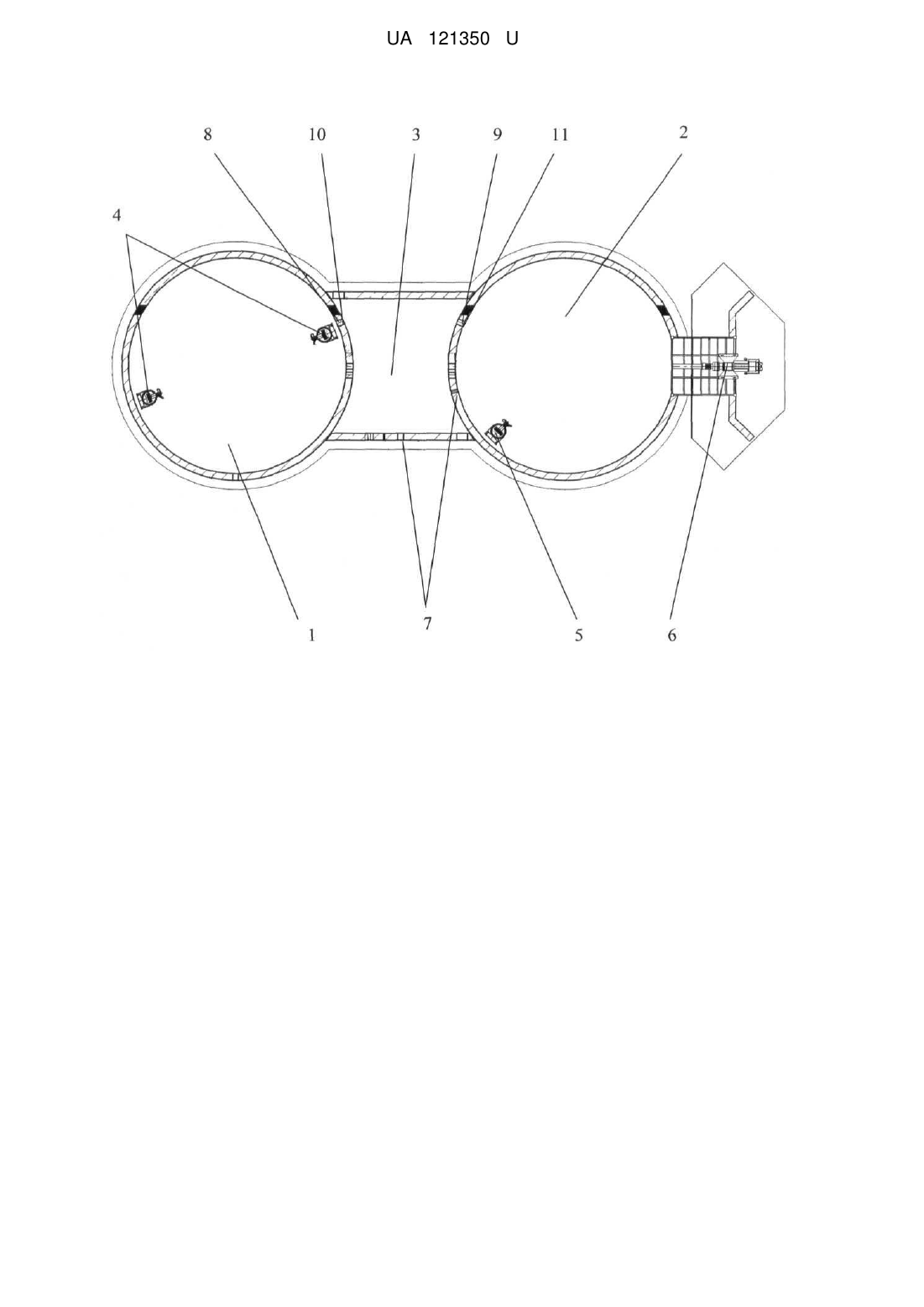

Реферат: Установка для видалення небажаних включень з органічної сировини містить два резервуари із зануреними пропелерними мішалками, насоси, сепаратор. Один резервуар є приймальним, а другий резервуар - відсепарованого субстрату. Між резервуарами розміщено технічний блок з насосами, обидва резервуари сполучені із сепаратором, а резервуар відсепарованого субстрату сполучено з ферментатором. Приймальний резервуар має дві занурені пропелерні мішалки, а резервуар відсепарованого субстрату - одну або дві занурені пропелерні мішалки. Обидва резервуари містять датчики рівня і датчики максимального рівня субстрату та виконані бетонними. UA 121350 U (12) UA 121350 U UA 121350 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до переробки і видалення небажаних включень з органічної сировини, зокрема до установок видалення небажаних включень, і може бути використана в біогазових установках. Відомо біогазову установку переробки органічних відходів і відновлюваної сировини в біогаз, що містить герметичні металеві або бетонні біогазові реактори, оснащені комплексом подачі сировини (шнекові завантажувачі), перемішування (мішалки похилі і занурені), підігріву (газові котли, насоси, теплообмінники, гребінки), сепаратори [http://zorgbiogas.ru/biogas-plants?lang=ru компанія ЗОРГ БІОГАЗ]. Зазначена установка не може відділяти з сировини небажані включення, такі як солома, тирса та ін., які не виробляють біогазу, займають корисний об'єм реактора, а також формують кірку на поверхні субстрату. В основу корисної моделі поставлена задача створення установки для видалення небажаних включень з органічної сировини, яка би мала широкі функціональні можливості, дозволяючі використання сировини, яка до цього або не використовувалося, або створювала проблеми в ході експлуатації біогазових установок. Поставлена задача вирішується тим, що в установці для видалення небажаних включень з органічної сировини, яка містить два резервуари із зануреними пропелерними мішалками, насоси, сепаратор, згідно з корисною моделлю, один резервуар є приймальним, а другий резервуар - відсепарованого субстрату, між резервуарами розміщено технічний блок з насосами, обидва резервуари сполучені із сепаратором, а резервуар відсепарованого субстрату сполучено з ферментатором. Приймальний резервуар має дві занурені пропелерні мішалки, а резервуар відсепарованого субстрату - одну або дві занурені пропелерні мішалки. Обидва резервуари містять датчики рівня і датчики максимального рівня субстрату. Резервуари виконано бетонними. Установка, що заявляється, має ширші функціональні можливості у порівнянні з прототипом, дозволяючі використовувати субстрати, які раніше використовувати було не можливо, працювати з будь-якими видами сировини. Корисна модель пояснюється схемою, на якій зображено установку для видалення небажаних включень з органічної сировини. Установка для видалення небажаних включень з органічної сировини містить два бетонні резервуари - приймальний 1 резервуар і резервуар 2 відсепарованого субстрату, між якими знаходиться технічний блок 3 з насосами. Приймальний 1 резервуар має дві занурені пропелерні мішалки 4, а резервуар 2 відсепарованого субстрату - занурену пропелерну мішалку 5. Обидва резервуари 1, 2 сполучені із сепаратором 6, а резервуар 2 відсепарованого субстрату сполучено з ферментатором 7. Обидва резервуари 1, 2 містять датчики рівня 8, 9 і датчики максимального рівня 10, 11 субстрату. Установка для видалення небажаних включень з органічної сировини функціонує наступним чином. Сировину з небажаними включеннями подають за допомогою насосу технічного блока 3 в приймальний 1 резервуар, де її доводять додаванням води до вологості 90-95 % та інтенсивно перемішують за допомогою занурених пропелерних мішалок 4 високої потужності. В ході інтенсивного перемішування гомогенізують сировину і таким чином отримують ефект вимивання небажаних включень. Далі всю суміш подають на сепаратор 6, де небажані включення відокремлюють, а розчинений гній (або іншу сировину) подають у резервуар 2 відсепарованого субстрату, який також може приймати сировину хорошої якості (кукурудзяний силос, чистий гній). Після цього субстрат перемішують зануреною пропелерною мішалкою 5 і подають другим насосом технічного блока 3 безпосередньо в ферментатор 7 для зброджування. У процесі технології вимірюють рівень і максимальний рівень субстрату за допомогою датчиків рівня 8, 9 і датчиків максимального рівня 10, 11. 1 UA 121350 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Установка для видалення небажаних включень з органічної сировини, що містить два резервуари із зануреними пропелерними мішалками, насоси, сепаратор, яка відрізняється тим, що один резервуар є приймальним, а другий резервуар - відсепарованого субстрату, між резервуарами розміщено технічний блок з насосами, обидва резервуари сполучені із сепаратором, а резервуар відсепарованого субстрату сполучено з ферментатором. 2. Установка за п. 1, яка відрізняється тим, що приймальний резервуар має дві занурені пропелерні мішалки, а резервуар відсепарованого субстрату - одну або дві занурені пропелерні мішалки. 3. Установка за п. 1, яка відрізняється тим, що обидва резервуари містять датчики рівня і датчики максимального рівня субстрату. 4. Установка за п. 1, яка відрізняється тим, що резервуари виконано бетонними. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
