Дисковий ріжучий пристрій для ручної газонокосарки

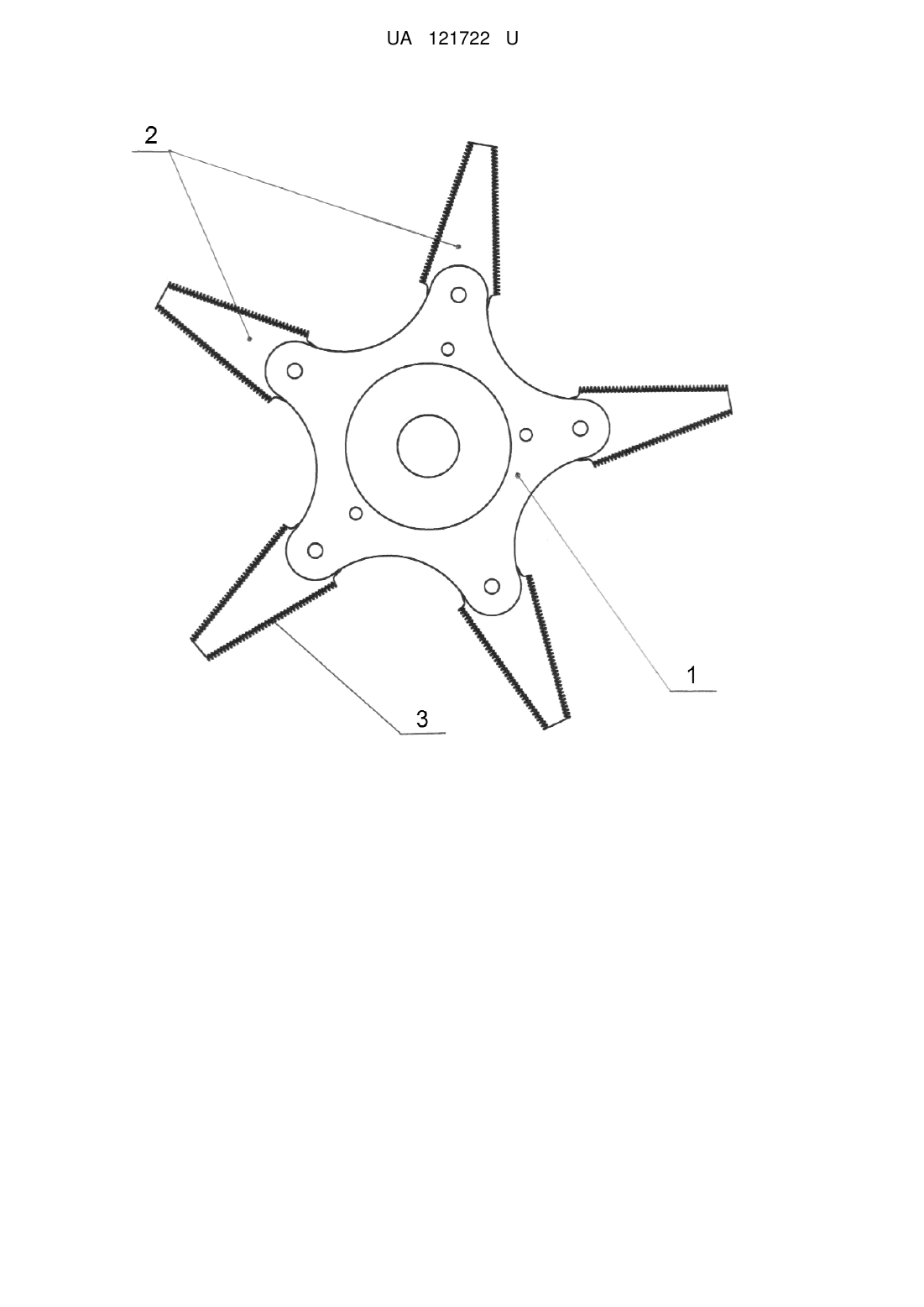

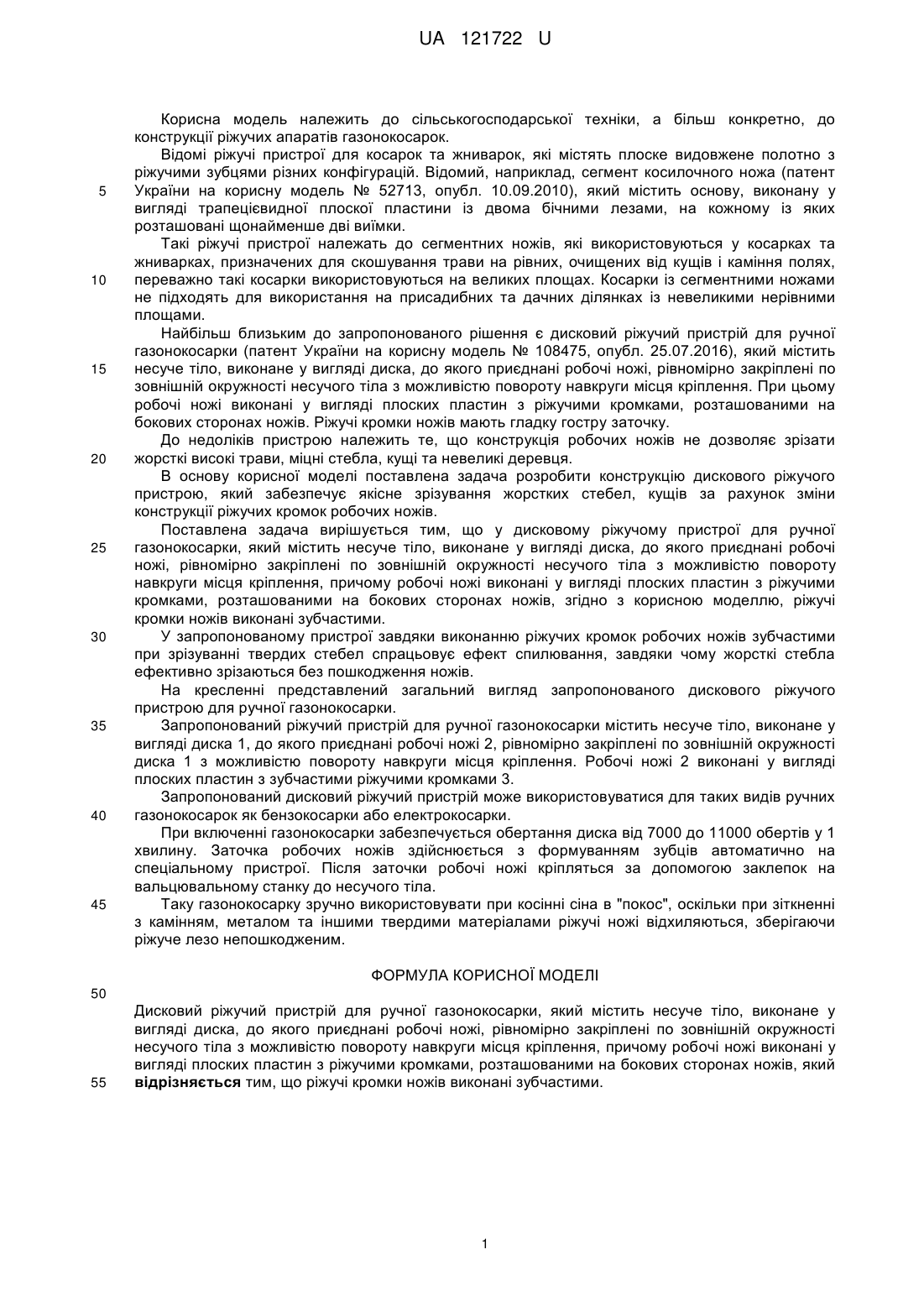

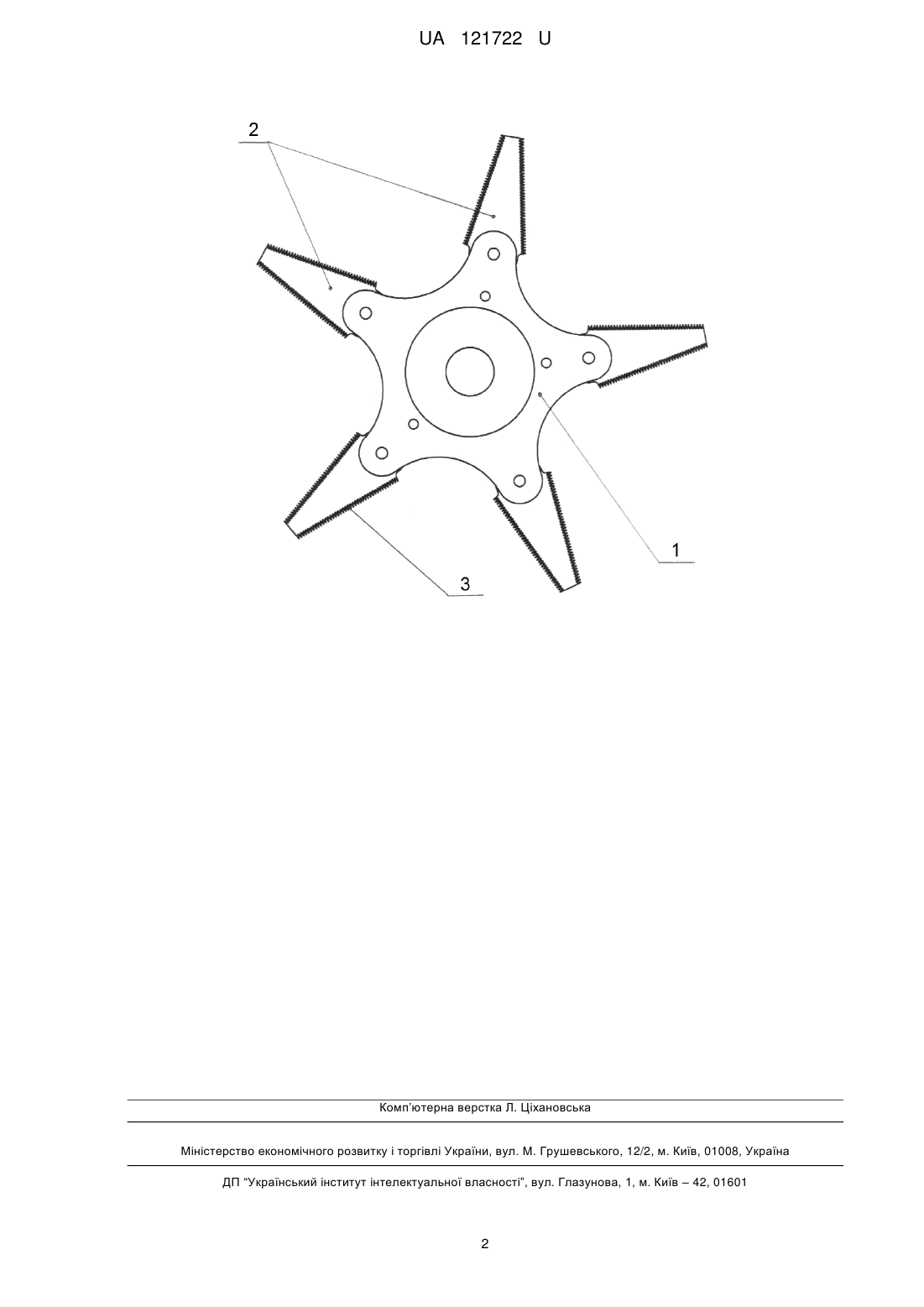

Реферат: Дисковий ріжучий пристрій для ручної газонокосарки має несуче тіло, виконане у вигляді диска, до якого приєднані робочі ножі, рівномірно закріплені по зовнішній окружності несучого тіла з можливістю повороту навкруги місця кріплення. Робочі ножі виконані у вигляді плоских пластин з ріжучими кромками, розташованими на бокових сторонах ножів. Ріжучі кромки ножів виконані зубчастими. UA 121722 U (54) ДИСКОВИЙ РІЖУЧИЙ ПРИСТРІЙ ДЛЯ РУЧНОЇ ГАЗОНОКОСАРКИ UA 121722 U UA 121722 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарської техніки, а більш конкретно, до конструкції ріжучих апаратів газонокосарок. Відомі ріжучі пристрої для косарок та жниварок, які містять плоске видовжене полотно з ріжучими зубцями різних конфігурацій. Відомий, наприклад, сегмент косилочного ножа (патент України на корисну модель № 52713, опубл. 10.09.2010), який містить основу, виконану у вигляді трапецієвидної плоскої пластини із двома бічними лезами, на кожному із яких розташовані щонайменше дві виїмки. Такі ріжучі пристрої належать до сегментних ножів, які використовуються у косарках та жниварках, призначених для скошування трави на рівних, очищених від кущів і каміння полях, переважно такі косарки використовуються на великих площах. Косарки із сегментними ножами не підходять для використання на присадибних та дачних ділянках із невеликими нерівними площами. Найбільш близьким до запропонованого рішення є дисковий ріжучий пристрій для ручної газонокосарки (патент України на корисну модель № 108475, опубл. 25.07.2016), який містить несуче тіло, виконане у вигляді диска, до якого приєднані робочі ножі, рівномірно закріплені по зовнішній окружності несучого тіла з можливістю повороту навкруги місця кріплення. При цьому робочі ножі виконані у вигляді плоских пластин з ріжучими кромками, розташованими на бокових сторонах ножів. Ріжучі кромки ножів мають гладку гостру заточку. До недоліків пристрою належить те, що конструкція робочих ножів не дозволяє зрізати жорсткі високі трави, міцні стебла, кущі та невеликі деревця. В основу корисної моделі поставлена задача розробити конструкцію дискового ріжучого пристрою, який забезпечує якісне зрізування жорстких стебел, кущів за рахунок зміни конструкції ріжучих кромок робочих ножів. Поставлена задача вирішується тим, що у дисковому ріжучому пристрої для ручної газонокосарки, який містить несуче тіло, виконане у вигляді диска, до якого приєднані робочі ножі, рівномірно закріплені по зовнішній окружності несучого тіла з можливістю повороту навкруги місця кріплення, причому робочі ножі виконані у вигляді плоских пластин з ріжучими кромками, розташованими на бокових сторонах ножів, згідно з корисною моделлю, ріжучі кромки ножів виконані зубчастими. У запропонованому пристрої завдяки виконанню ріжучих кромок робочих ножів зубчастими при зрізуванні твердих стебел спрацьовує ефект спилювання, завдяки чому жорсткі стебла ефективно зрізаються без пошкодження ножів. На кресленні представлений загальний вигляд запропонованого дискового ріжучого пристрою для ручної газонокосарки. Запропонований ріжучий пристрій для ручної газонокосарки містить несуче тіло, виконане у вигляді диска 1, до якого приєднані робочі ножі 2, рівномірно закріплені по зовнішній окружності диска 1 з можливістю повороту навкруги місця кріплення. Робочі ножі 2 виконані у вигляді плоских пластин з зубчастими ріжучими кромками 3. Запропонований дисковий ріжучий пристрій може використовуватися для таких видів ручних газонокосарок як бензокосарки або електрокосарки. При включенні газонокосарки забезпечується обертання диска від 7000 до 11000 обертів у 1 хвилину. Заточка робочих ножів здійснюється з формуванням зубців автоматично на спеціальному пристрої. Після заточки робочі ножі кріпляться за допомогою заклепок на вальцювальному станку до несучого тіла. Таку газонокосарку зручно використовувати при косінні сіна в "покос", оскільки при зіткненні з камінням, металом та іншими твердими матеріалами ріжучі ножі відхиляються, зберігаючи ріжуче лезо непошкодженим. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Дисковий ріжучий пристрій для ручної газонокосарки, який містить несуче тіло, виконане у вигляді диска, до якого приєднані робочі ножі, рівномірно закріплені по зовнішній окружності несучого тіла з можливістю повороту навкруги місця кріплення, причому робочі ножі виконані у вигляді плоских пластин з ріжучими кромками, розташованими на бокових сторонах ножів, який відрізняється тим, що ріжучі кромки ножів виконані зубчастими. 1 UA 121722 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
