Ніж для газонокосарки

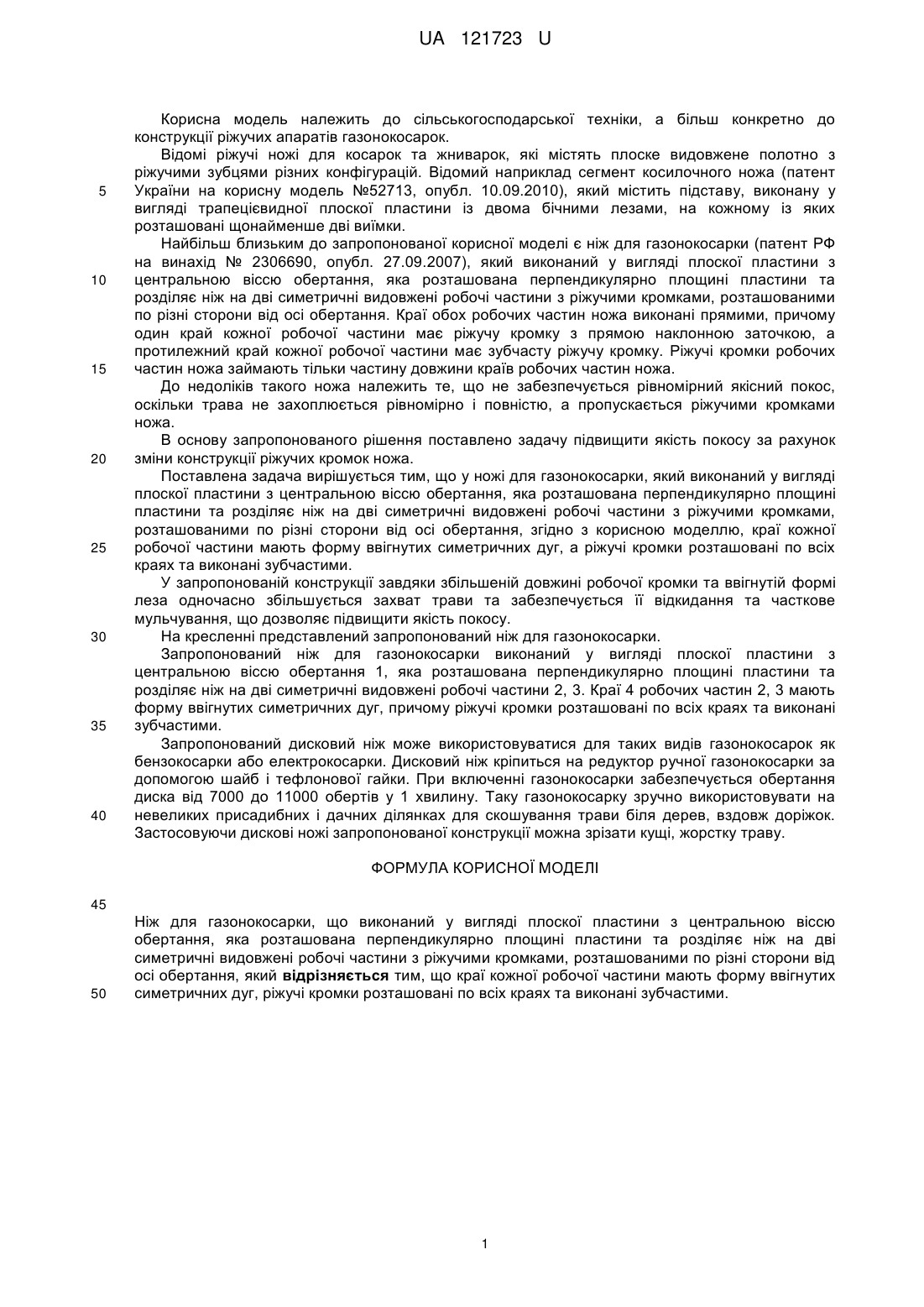

Реферат: UA 121723 U UA 121723 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарської техніки, а більш конкретно до конструкції ріжучих апаратів газонокосарок. Відомі ріжучі ножі для косарок та жниварок, які містять плоске видовжене полотно з ріжучими зубцями різних конфігурацій. Відомий наприклад сегмент косилочного ножа (патент України на корисну модель №52713, опубл. 10.09.2010), який містить підставу, виконану у вигляді трапецієвидної плоскої пластини із двома бічними лезами, на кожному із яких розташовані щонайменше дві виїмки. Найбільш близьким до запропонованої корисної моделі є ніж для газонокосарки (патент РФ на винахід № 2306690, опубл. 27.09.2007), який виконаний у вигляді плоскої пластини з центральною віссю обертання, яка розташована перпендикулярно площині пластини та розділяє ніж на дві симетричні видовжені робочі частини з ріжучими кромками, розташованими по різні сторони від осі обертання. Краї обох робочих частин ножа виконані прямими, причому один край кожної робочої частини має ріжучу кромку з прямою наклонною заточкою, а протилежний край кожної робочої частини має зубчасту ріжучу кромку. Ріжучі кромки робочих частин ножа займають тільки частину довжини країв робочих частин ножа. До недоліків такого ножа належить те, що не забезпечується рівномірний якісний покос, оскільки трава не захоплюється рівномірно і повністю, а пропускається ріжучими кромками ножа. В основу запропонованого рішення поставлено задачу підвищити якість покосу за рахунок зміни конструкції ріжучих кромок ножа. Поставлена задача вирішується тим, що у ножі для газонокосарки, який виконаний у вигляді плоскої пластини з центральною віссю обертання, яка розташована перпендикулярно площині пластини та розділяє ніж на дві симетричні видовжені робочі частини з ріжучими кромками, розташованими по різні сторони від осі обертання, згідно з корисною моделлю, краї кожної робочої частини мають форму ввігнутих симетричних дуг, а ріжучі кромки розташовані по всіх краях та виконані зубчастими. У запропонованій конструкції завдяки збільшеній довжині робочої кромки та ввігнутій формі леза одночасно збільшується захват трави та забезпечується її відкидання та часткове мульчування, що дозволяє підвищити якість покосу. На кресленні представлений запропонований ніж для газонокосарки. Запропонований ніж для газонокосарки виконаний у вигляді плоскої пластини з центральною віссю обертання 1, яка розташована перпендикулярно площині пластини та розділяє ніж на дві симетричні видовжені робочі частини 2, 3. Краї 4 робочих частин 2, 3 мають форму ввігнутих симетричних дуг, причому ріжучі кромки розташовані по всіх краях та виконані зубчастими. Запропонований дисковий ніж може використовуватися для таких видів газонокосарок як бензокосарки або електрокосарки. Дисковий ніж кріпиться на редуктор ручної газонокосарки за допомогою шайб і тефлонової гайки. При включенні газонокосарки забезпечується обертання диска від 7000 до 11000 обертів у 1 хвилину. Таку газонокосарку зручно використовувати на невеликих присадибних і дачних ділянках для скошування трави біля дерев, вздовж доріжок. Застосовуючи дискові ножі запропонованої конструкції можна зрізати кущі, жорстку траву. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Ніж для газонокосарки, що виконаний у вигляді плоскої пластини з центральною віссю обертання, яка розташована перпендикулярно площині пластини та розділяє ніж на дві симетричні видовжені робочі частини з ріжучими кромками, розташованими по різні сторони від осі обертання, який відрізняється тим, що краї кожної робочої частини мають форму ввігнутих симетричних дуг, ріжучі кромки розташовані по всіх краях та виконані зубчастими. 1 UA 121723 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
