Спосіб обезпилювання гірничих виробок

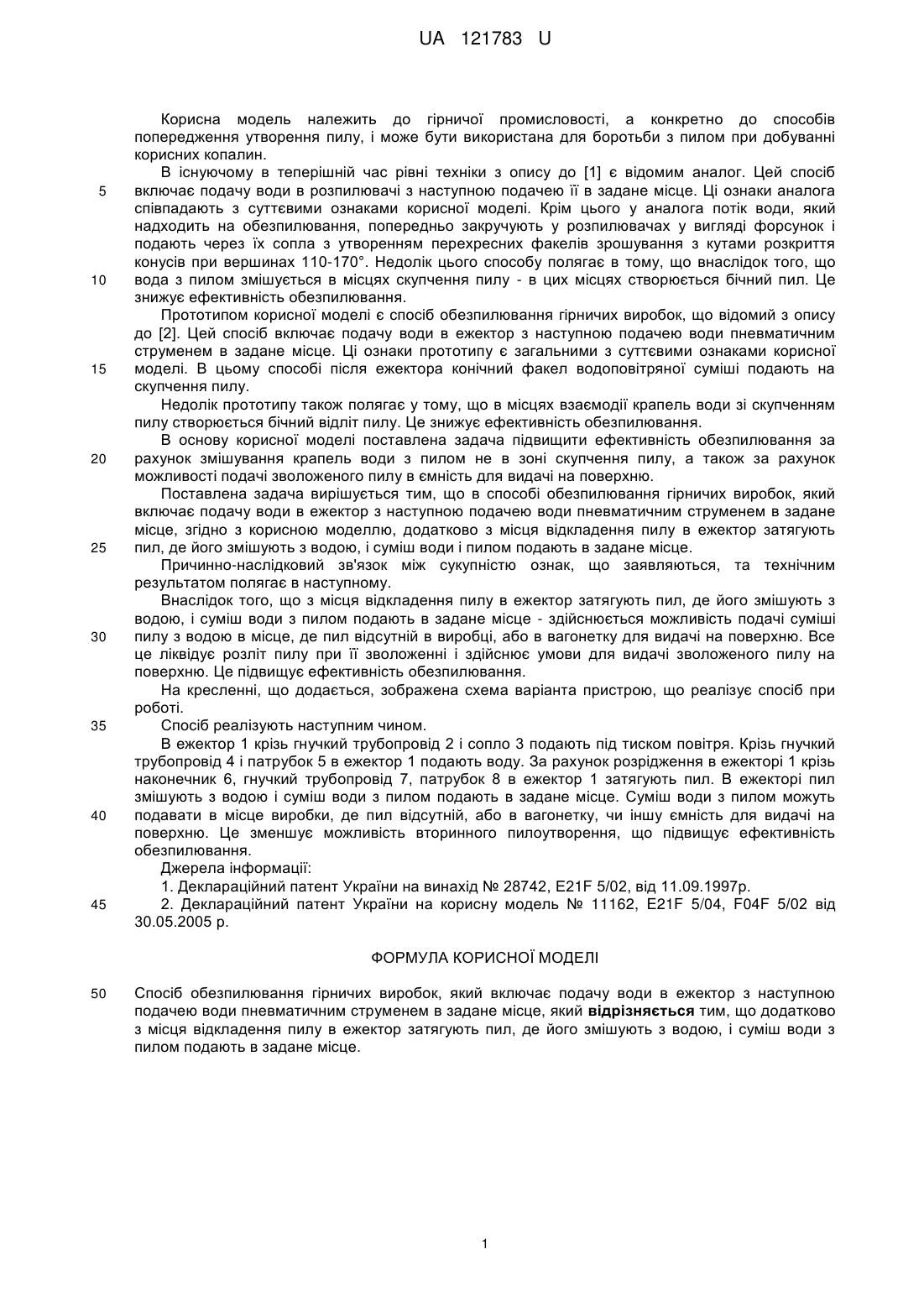

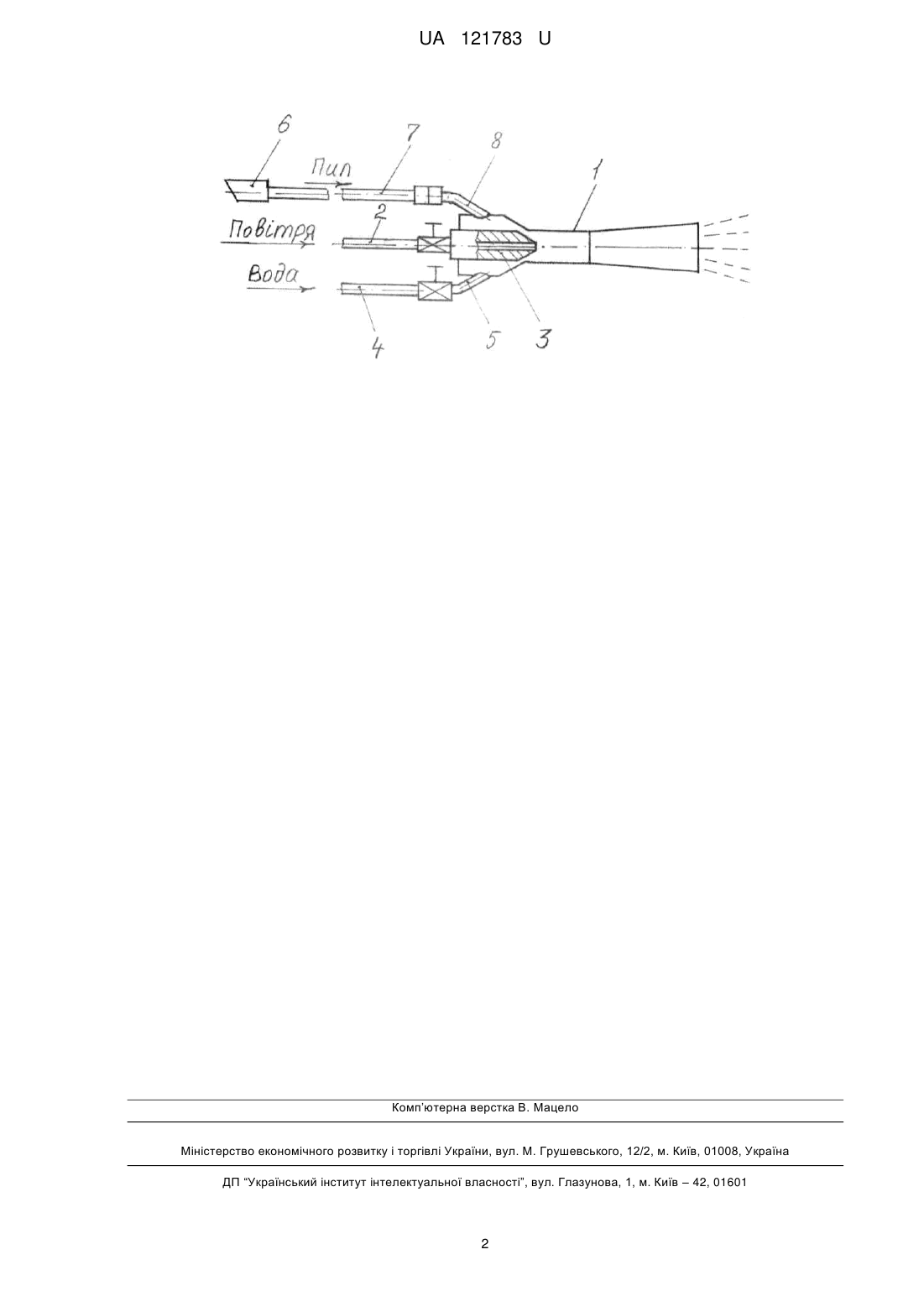

Реферат: Спосіб обезпилювання гірничих виробок включає подачу води в ежектор з наступною подачею води пневматичним струменем в задане місце. Додатково з місця відкладення пилу в ежектор затягують пил, де його змішують з водою, і суміш води з пилом подають в задане місце. UA 121783 U (54) СПОСІБ ОБЕЗПИЛЮВАННЯ ГІРНИЧИХ ВИРОБОК UA 121783 U UA 121783 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гірничої промисловості, а конкретно до способів попередження утворення пилу, і може бути використана для боротьби з пилом при добуванні корисних копалин. В існуючому в теперішній час рівні техніки з опису до [1] є відомим аналог. Цей спосіб включає подачу води в розпилювачі з наступною подачею її в задане місце. Ці ознаки аналога співпадають з суттєвими ознаками корисної моделі. Крім цього у аналога потік води, який надходить на обезпилювання, попередньо закручують у розпилювачах у вигляді форсунок і подають через їх сопла з утворенням перехресних факелів зрошування з кутами розкриття конусів при вершинах 110-170°. Недолік цього способу полягає в тому, що внаслідок того, що вода з пилом змішується в місцях скупчення пилу - в цих місцях створюється бічний пил. Це знижує ефективність обезпилювання. Прототипом корисної моделі є спосіб обезпилювання гірничих виробок, що відомий з опису до [2]. Цей спосіб включає подачу води в ежектор з наступною подачею води пневматичним струменем в задане місце. Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі. В цьому способі після ежектора конічний факел водоповітряної суміші подають на скупчення пилу. Недолік прототипу також полягає у тому, що в місцях взаємодії крапель води зі скупченням пилу створюється бічний відліт пилу. Це знижує ефективність обезпилювання. В основу корисної моделі поставлена задача підвищити ефективність обезпилювання за рахунок змішування крапель води з пилом не в зоні скупчення пилу, а також за рахунок можливості подачі зволоженого пилу в ємність для видачі на поверхню. Поставлена задача вирішується тим, що в способі обезпилювання гірничих виробок, який включає подачу води в ежектор з наступною подачею води пневматичним струменем в задане місце, згідно з корисною моделлю, додатково з місця відкладення пилу в ежектор затягують пил, де його змішують з водою, і суміш води і пилом подають в задане місце. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Внаслідок того, що з місця відкладення пилу в ежектор затягують пил, де його змішують з водою, і суміш води з пилом подають в задане місце - здійснюється можливість подачі суміші пилу з водою в місце, де пил відсутній в виробці, або в вагонетку для видачі на поверхню. Все це ліквідує розліт пилу при її зволоженні і здійснює умови для видачі зволоженого пилу на поверхню. Це підвищує ефективність обезпилювання. На кресленні, що додається, зображена схема варіанта пристрою, що реалізує спосіб при роботі. Спосіб реалізують наступним чином. В ежектор 1 крізь гнучкий трубопровід 2 і сопло 3 подають під тиском повітря. Крізь гнучкий трубопровід 4 і патрубок 5 в ежектор 1 подають воду. За рахунок розрідження в ежекторі 1 крізь наконечник 6, гнучкий трубопровід 7, патрубок 8 в ежектор 1 затягують пил. В ежекторі пил змішують з водою і суміш води з пилом подають в задане місце. Суміш води з пилом можуть подавати в місце виробки, де пил відсутній, або в вагонетку, чи іншу ємність для видачі на поверхню. Це зменшує можливість вторинного пилоутворення, що підвищує ефективність обезпилювання. Джерела інформації: 1. Деклараційний патент України на винахід № 28742, Е21F 5/02, від 11.09.1997р. 2. Деклараційний патент України на корисну модель № 11162, E21F 5/04, F04F 5/02 від 30.05.2005 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб обезпилювання гірничих виробок, який включає подачу води в ежектор з наступною подачею води пневматичним струменем в задане місце, який відрізняється тим, що додатково з місця відкладення пилу в ежектор затягують пил, де його змішують з водою, і суміш води з пилом подають в задане місце. 1 UA 121783 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
