Спосіб обезпилювання гірничих виробок

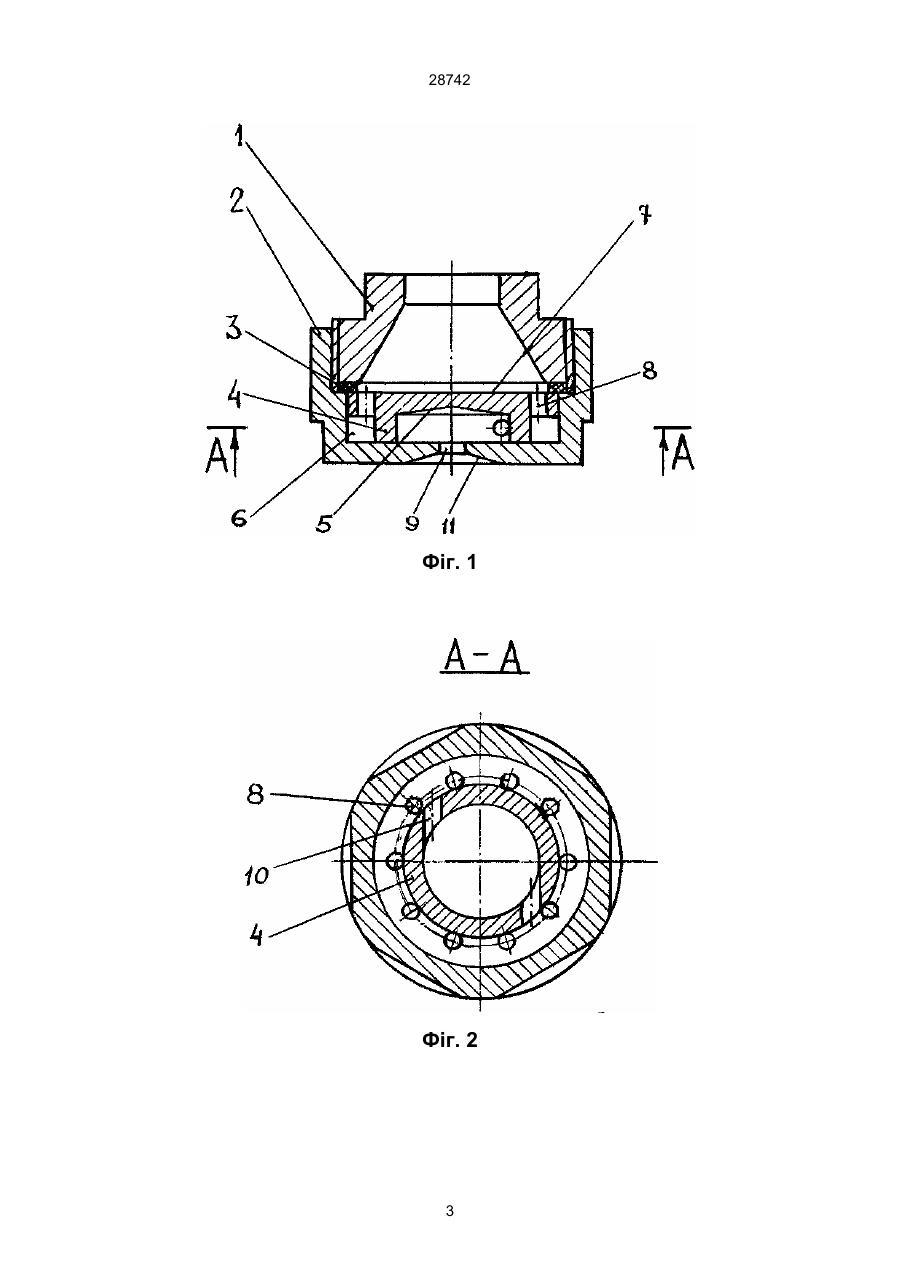

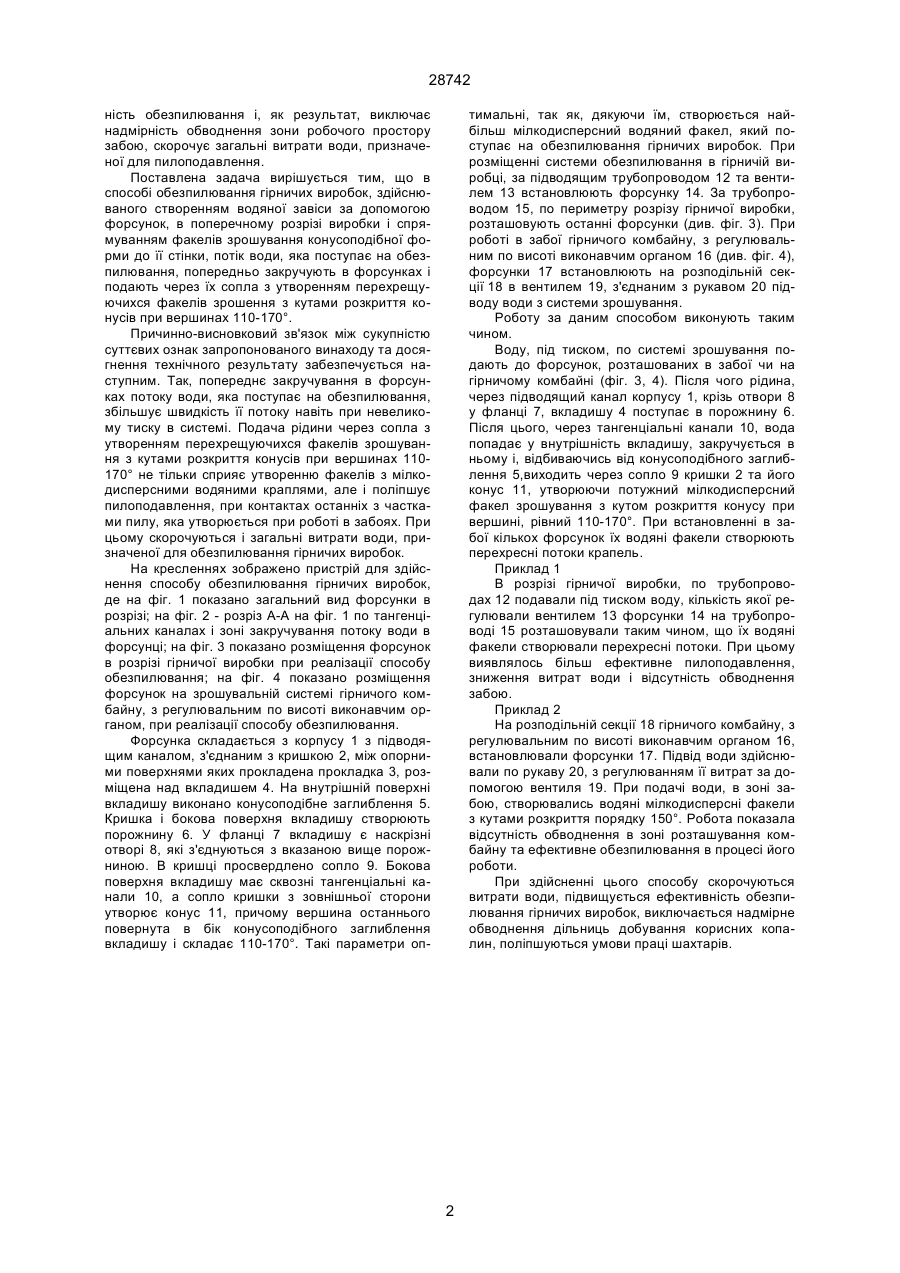

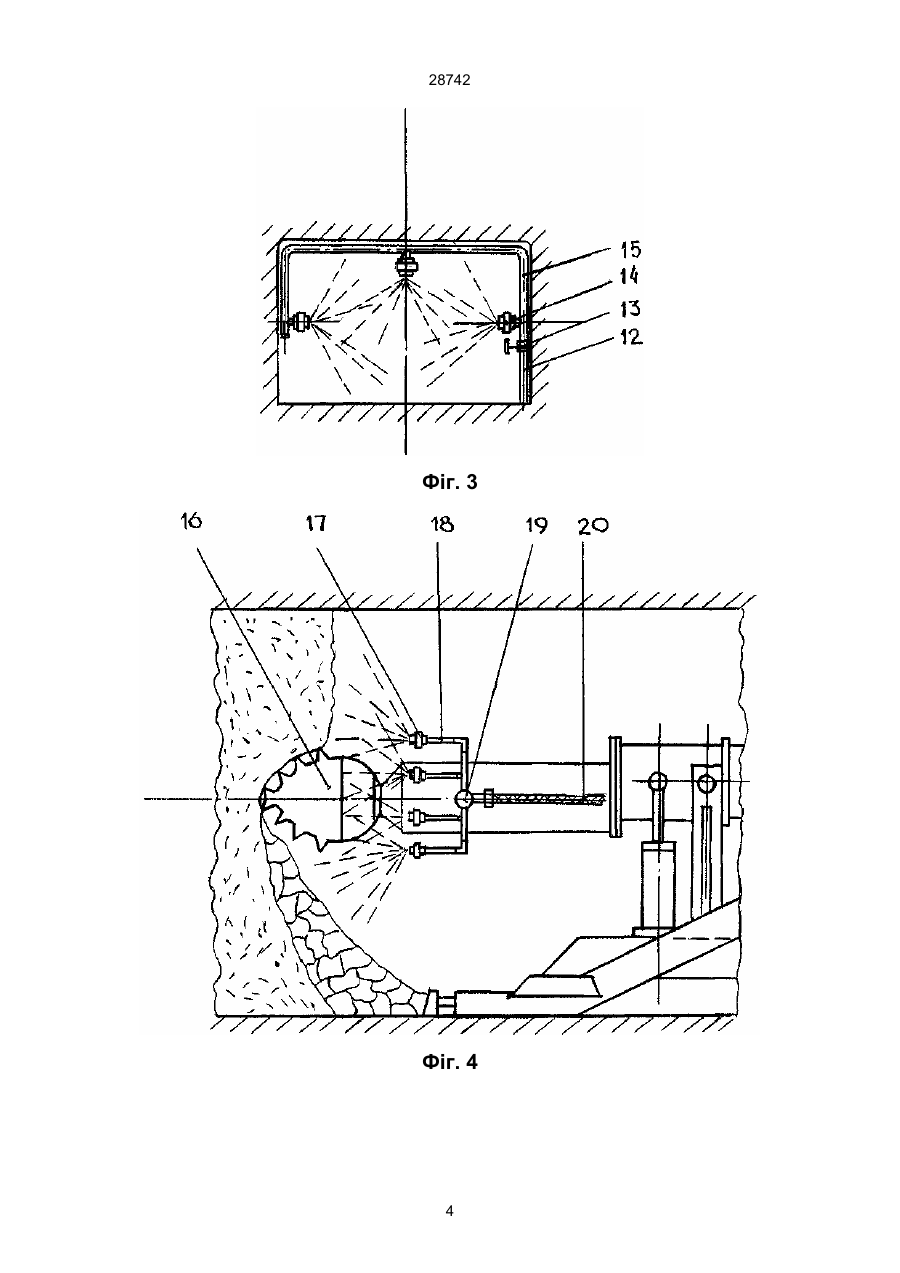

Спосіб обезпилювання гірничих виробок, який включає в себе створення водяної завіси, з допо 28742 ність обезпилювання і, як результат, виключає надмірність обводнення зони робочого простору забою, скорочує загальні витрати води, призначеної для пилоподавлення. Поставлена задача вирішується тим, що в способі обезпилювання гірничих виробок, здійснюваного створенням водяної завіси за допомогою форсунок, в поперечному розрізі виробки і спрямуванням факелів зрошування конусоподібної форми до її стінки, потік води, яка поступає на обезпилювання, попередньо закручують в форсунках і подають через їх сопла з утворенням перехрещуючихся факелів зрошення з кутами розкриття конусів при вершинах 110-170°. Причинно-висновковий зв'язок між сукупністю суттєвих ознак запропонованого винаходу та досягнення технічного результату забезпечується наступним. Так, попереднє закручування в форсунках потоку води, яка поступає на обезпилювання, збільшує швидкість її потоку навіть при невеликому тиску в системі. Подача рідини через сопла з утворенням перехрещуючихся факелів зрошування з кутами розкриття конусів при вершинах 110170° не тільки сприяє утворенню факелів з мілкодисперсними водяними краплями, але і поліпшує пилоподавлення, при контактах останніх з частками пилу, яка утворюється при роботі в забоях. При цьому скорочуються і загальні витрати води, призначеної для обезпилювання гірничих виробок. На кресленнях зображено пристрій для здійснення способу обезпилювання гірничих виробок, де на фіг. 1 показано загальний вид форсунки в розрізі; на фіг. 2 - розріз А-А на фіг. 1 по тангенціальних каналах і зоні закручування потоку води в форсунці; на фіг. 3 показано розміщення форсунок в розрізі гірничої виробки при реалізації способу обезпилювання; на фіг. 4 показано розміщення форсунок на зрошувальній системі гірничого комбайну, з регулювальним по висоті виконавчим органом, при реалізації способу обезпилювання. Форсунка складається з корпусу 1 з підводящим каналом, з'єднаним з кришкою 2, між опорними поверхнями яких прокладена прокладка 3, розміщена над вкладишем 4. На внутрішній поверхні вкладишу виконано конусоподібне заглиблення 5. Кришка і бокова поверхня вкладишу створюють порожнину 6. У фланці 7 вкладишу є наскрізні отворі 8, які з'єднуються з вказаною вище порожниною. В кришці просвердлено сопло 9. Бокова поверхня вкладишу має сквозні тангенціальні канали 10, а сопло кришки з зовнішньої сторони утворює конус 11, причому вершина останнього повернута в бік конусоподібного заглиблення вкладишу і складає 110-170°. Такі параметри оп тимальні, так як, дякуючи їм, створюється найбільш мілкодисперсний водяний факел, який поступає на обезпилювання гірничих виробок. При розміщенні системи обезпилювання в гірничій виробці, за підводящим трубопроводом 12 та вентилем 13 встановлюють форсунку 14. За трубопроводом 15, по периметру розрізу гірничої виробки, розташовують останні форсунки (див. фіг. 3). При роботі в забої гірничого комбайну, з регулювальним по висоті виконавчим органом 16 (див. фіг. 4), форсунки 17 встановлюють на розподільній секції 18 в вентилем 19, з'єднаним з рукавом 20 підводу води з системи зрошування. Роботу за даним способом виконують таким чином. Воду, під тиском, по системі зрошування подають до форсунок, розташованих в забої чи на гірничому комбайні (фіг. 3, 4). Після чого рідина, через підводящий канал корпусу 1, крізь отвори 8 у фланці 7, вкладишу 4 поступає в порожнину 6. Після цього, через тангенціальні канали 10, вода попадає у внутрішність вкладишу, закручується в ньому і, відбиваючись від конусоподібного заглиблення 5,виходить через сопло 9 кришки 2 та його конус 11, утворюючи потужний мілкодисперсний факел зрошування з кутом розкриття конусу при вершині, рівний 110-170°. При встановленні в забої кількох форсунок їх водяні факели створюють перехресні потоки крапель. Приклад 1 В розрізі гірничої виробки, по трубопроводах 12 подавали під тиском воду, кількість якої регулювали вентилем 13 форсунки 14 на трубопроводі 15 розташовували таким чином, що їх водяні факели створювали перехресні потоки. При цьому виявлялось більш ефективне пилоподавлення, зниження витрат води і відсутність обводнення забою. Приклад 2 На розподільній секції 18 гірничого комбайну, з регулювальним по висоті виконавчим органом 16, встановлювали форсунки 17. Підвід води здійснювали по рукаву 20, з регулюванням її витрат за допомогою вентиля 19. При подачі води, в зоні забою, створювались водяні мілкодисперсні факели з кутами розкриття порядку 150°. Робота показала відсутність обводнення в зоні розташування комбайну та ефективне обезпилювання в процесі його роботи. При здійсненні цього способу скорочуються витрати води, підвищується ефективність обезпилювання гірничих виробок, виключається надмірне обводнення дільниць добування корисних копалин, поліпшуються умови праці шахтарів. 2 28742 Фіг. 1 Фіг. 2 3 28742 Фіг. 3 Фіг. 4 4 28742 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 5
