Пристрій для вивчення методу ортогональних проекцій при роботі в інтерактивному комп’ютерному середовищі

Номер патенту: 121877

Опубліковано: 26.12.2017

Автори: Смірная Світлана Михайлівна, Смірний Михайло Федорович

Завантажити PDF файл.

Формула / Реферат

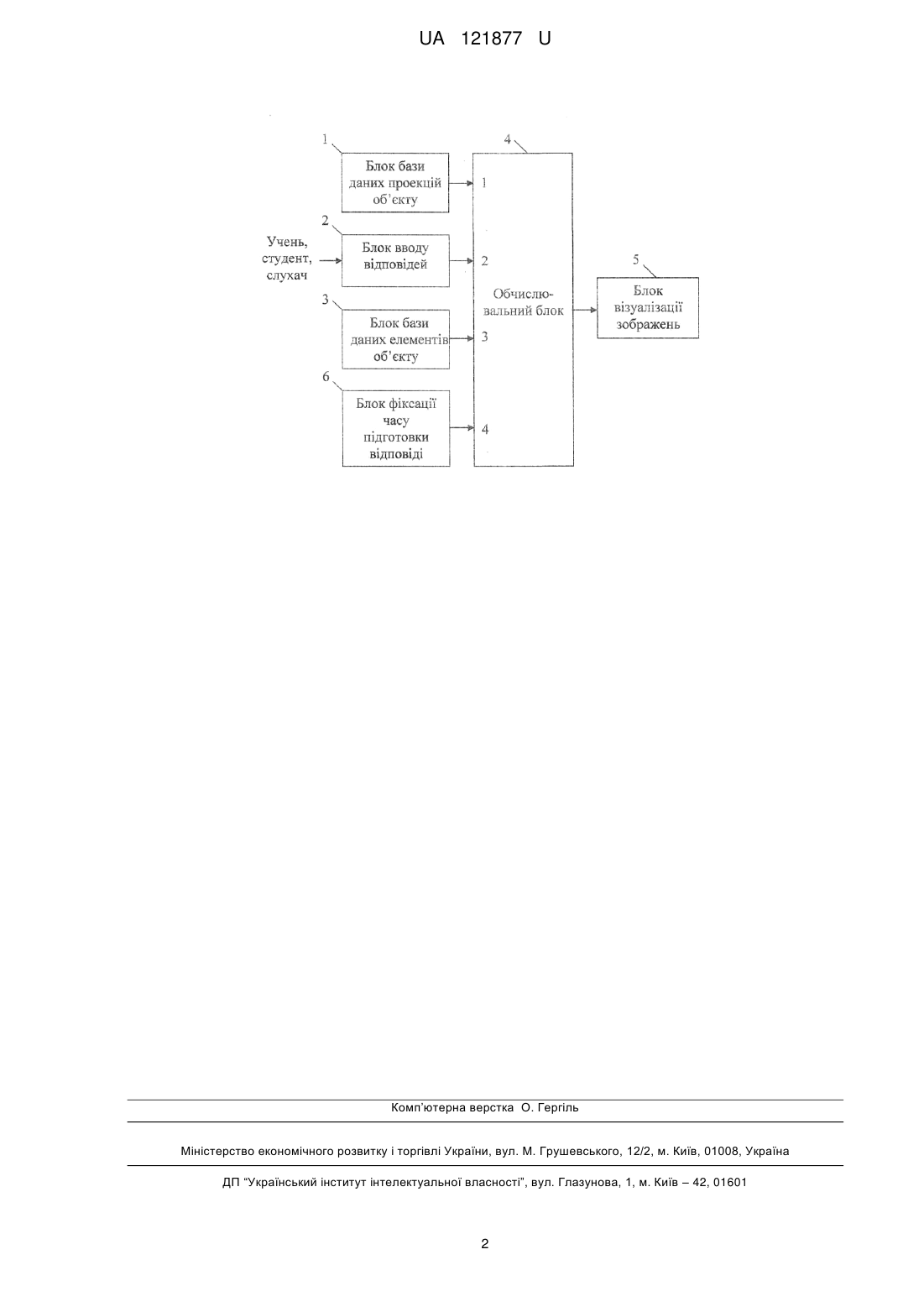

Пристрій для вивчення методу ортогональних проекцій при роботі в інтерактивному комп'ютерному середовищі, що містить блок бази даних проекцій об'єкта, блок вводу відповідей, блок бази даних елементів об'єкта, обчислювальний блок та блок візуалізації зображень, причому виходи блока бази даних об'єкта, блока вводу відповідей та блока бази даних елементів об'єкта підключені до трьох входів обчислювального блока, вихід якого сполучено зі входом блока візуалізації зображень, який відрізняється тим, що пристрій забезпечено блоком фіксації часу підготовки відповіді, підключеним до додаткового входу обчислювального блока.

Текст

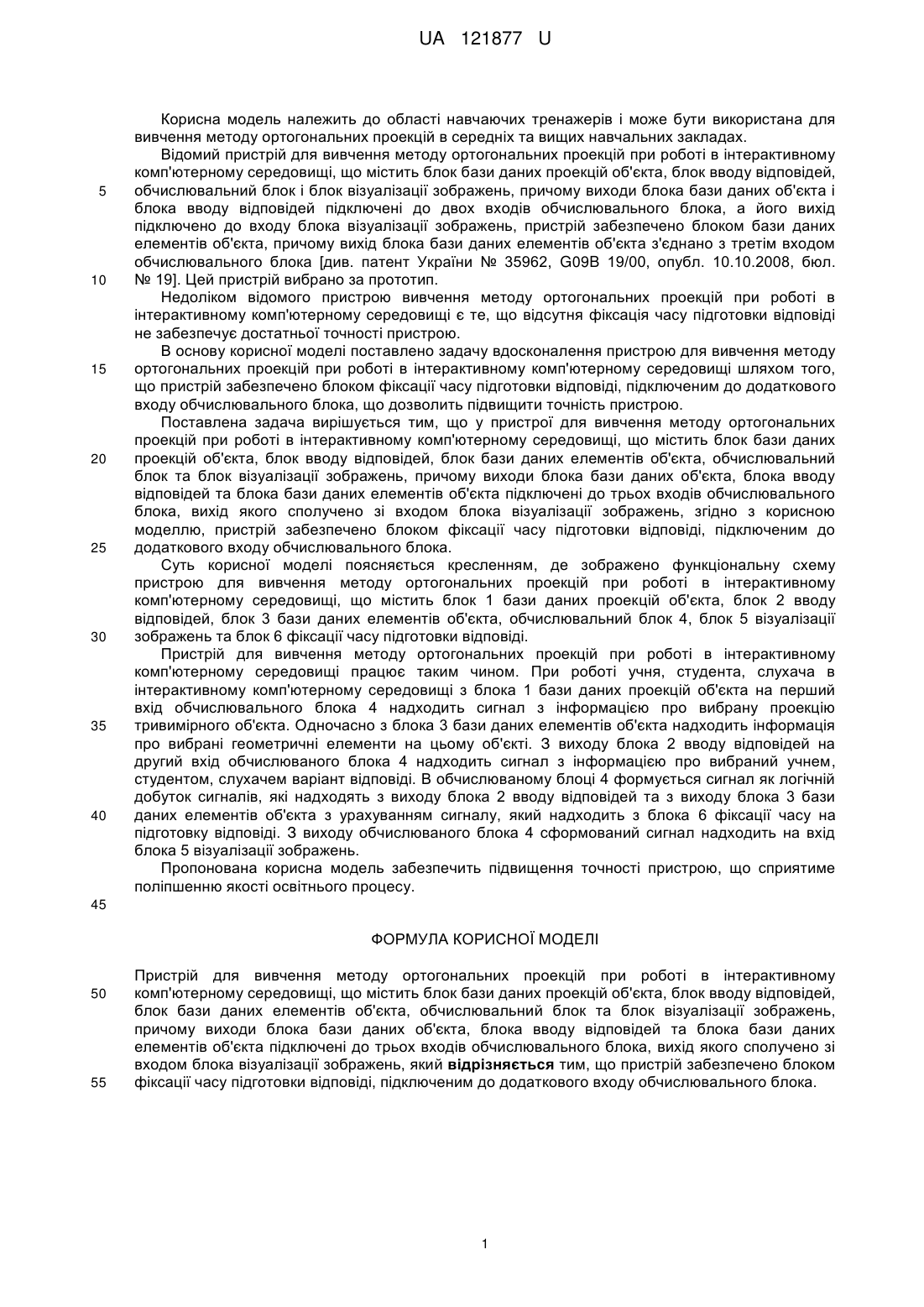

Реферат: Пристрій для вивчення методу ортогональних проекцій при роботі в інтерактивному комп'ютерному середовищі містить блок бази даних проекцій об'єкта, блок вводу відповідей, блок бази даних елементів об'єкта, обчислювальний блок та блок візуалізації зображень, причому виходи блока бази даних об'єкта, блока вводу відповідей та блока бази даних елементів об'єкта підключені до трьох входів обчислювального блока, вихід якого сполучено зі входом блока візуалізації зображень. Пристрій забезпечено блоком фіксації часу підготовки відповіді, підключеним до додаткового входу обчислювального блока. UA 121877 U (12) UA 121877 U UA 121877 U 5 10 15 20 25 30 35 40 Корисна модель належить до області навчаючих тренажерів і може бути використана для вивчення методу ортогональних проекцій в середніх та вищих навчальних закладах. Відомий пристрій для вивчення методу ортогональних проекцій при роботі в інтерактивному комп'ютерному середовищі, що містить блок бази даних проекцій об'єкта, блок вводу відповідей, обчислювальний блок і блок візуалізації зображень, причому виходи блока бази даних об'єкта і блока вводу відповідей підключені до двох входів обчислювального блока, а його вихід підключено до входу блока візуалізації зображень, пристрій забезпечено блоком бази даних елементів об'єкта, причому вихід блока бази даних елементів об'єкта з'єднано з третім входом обчислювального блока [див. патент України № 35962, G09B 19/00, опубл. 10.10.2008, бюл. № 19]. Цей пристрій вибрано за прототип. Недоліком відомого пристрою вивчення методу ортогональних проекцій при роботі в інтерактивному комп'ютерному середовищі є те, що відсутня фіксація часу підготовки відповіді не забезпечує достатньої точності пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для вивчення методу ортогональних проекцій при роботі в інтерактивному комп'ютерному середовищі шляхом того, що пристрій забезпечено блоком фіксації часу підготовки відповіді, підключеним до додаткового входу обчислювального блока, що дозволить підвищити точність пристрою. Поставлена задача вирішується тим, що у пристрої для вивчення методу ортогональних проекцій при роботі в інтерактивному комп'ютерному середовищі, що містить блок бази даних проекцій об'єкта, блок вводу відповідей, блок бази даних елементів об'єкта, обчислювальний блок та блок візуалізації зображень, причому виходи блока бази даних об'єкта, блока вводу відповідей та блока бази даних елементів об'єкта підключені до трьох входів обчислювального блока, вихід якого сполучено зі входом блока візуалізації зображень, згідно з корисною моделлю, пристрій забезпечено блоком фіксації часу підготовки відповіді, підключеним до додаткового входу обчислювального блока. Суть корисної моделі поясняється кресленням, де зображено функціональну схему пристрою для вивчення методу ортогональних проекцій при роботі в інтерактивному комп'ютерному середовищі, що містить блок 1 бази даних проекцій об'єкта, блок 2 вводу відповідей, блок 3 бази даних елементів об'єкта, обчислювальний блок 4, блок 5 візуалізації зображень та блок 6 фіксації часу підготовки відповіді. Пристрій для вивчення методу ортогональних проекцій при роботі в інтерактивному комп'ютерному середовищі працює таким чином. При роботі учня, студента, слухача в інтерактивному комп'ютерному середовищі з блока 1 бази даних проекцій об'єкта на перший вхід обчислювального блока 4 надходить сигнал з інформацією про вибрану проекцію тривимірного об'єкта. Одночасно з блока 3 бази даних елементів об'єкта надходить інформація про вибрані геометричні елементи на цьому об'єкті. З виходу блока 2 вводу відповідей на другий вхід обчислюваного блока 4 надходить сигнал з інформацією про вибраний учнем, студентом, слухачем варіант відповіді. В обчислюваному блоці 4 формується сигнал як логічній добуток сигналів, які надходять з виходу блока 2 вводу відповідей та з виходу блока 3 бази даних елементів об'єкта з урахуванням сигналу, який надходить з блока 6 фіксації часу на підготовку відповіді. З виходу обчислюваного блока 4 сформований сигнал надходить на вхід блока 5 візуалізації зображень. Пропонована корисна модель забезпечить підвищення точності пристрою, що сприятиме поліпшенню якості освітнього процесу. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для вивчення методу ортогональних проекцій при роботі в інтерактивному комп'ютерному середовищі, що містить блок бази даних проекцій об'єкта, блок вводу відповідей, блок бази даних елементів об'єкта, обчислювальний блок та блок візуалізації зображень, причому виходи блока бази даних об'єкта, блока вводу відповідей та блока бази даних елементів об'єкта підключені до трьох входів обчислювального блока, вихід якого сполучено зі входом блока візуалізації зображень, який відрізняється тим, що пристрій забезпечено блоком фіксації часу підготовки відповіді, підключеним до додаткового входу обчислювального блока. 1 UA 121877 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: G09B 19/00

Мітки: роботи, проекцій, комп'ютерному, середовищі, інтерактивному, методу, ортогональних, пристрій, вивчення
