Датчик контролю вологості хладонів

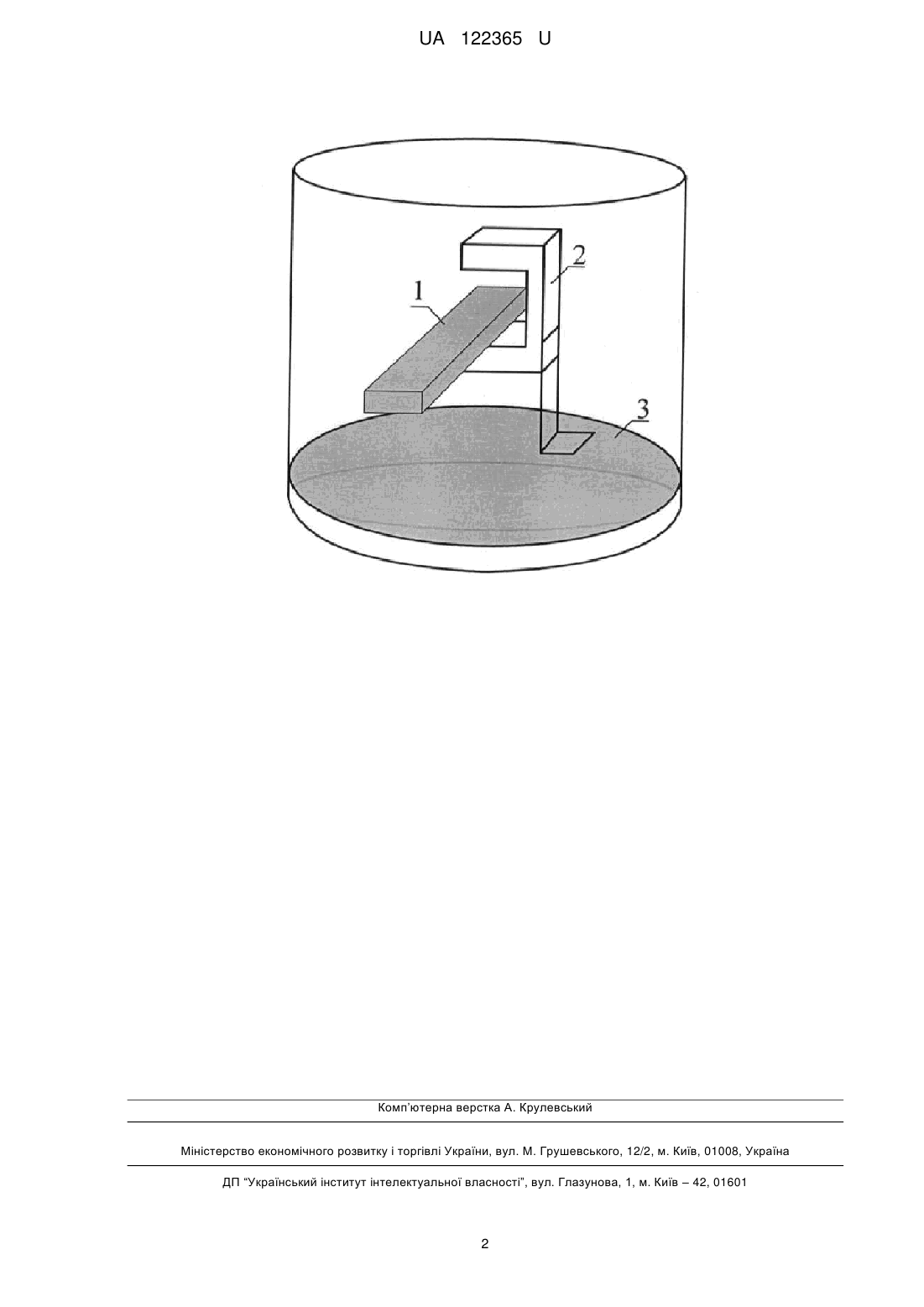

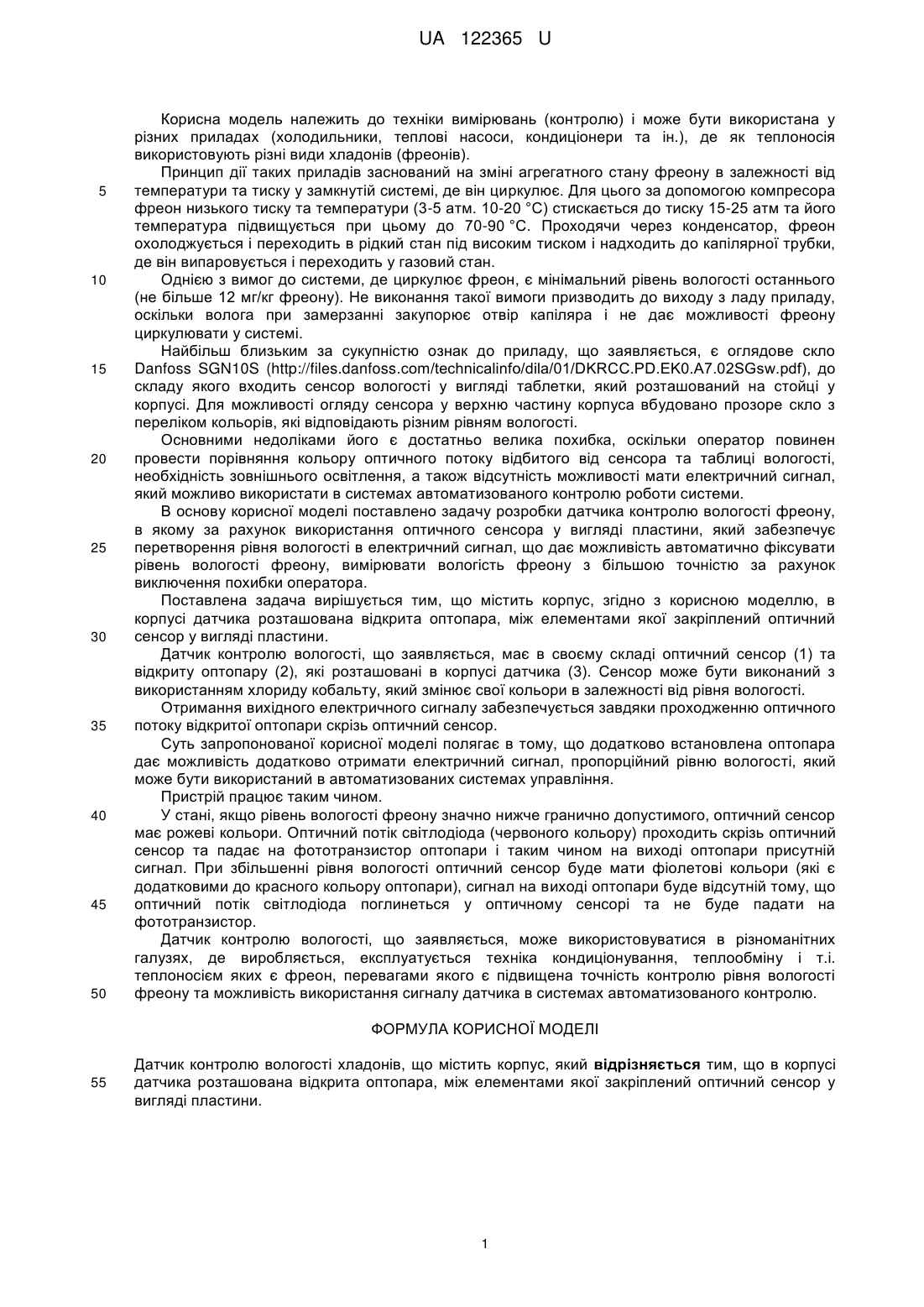

Реферат: UA 122365 U UA 122365 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки вимірювань (контролю) і може бути використана у різних приладах (холодильники, теплові насоси, кондиціонери та ін.), де як теплоносія використовують різні види хладонів (фреонів). Принцип дії таких приладів заснований на зміні агрегатного стану фреону в залежності від температури та тиску у замкнутій системі, де він циркулює. Для цього за допомогою компресора фреон низького тиску та температури (3-5 атм. 10-20 °C) стискається до тиску 15-25 атм та його температура підвищується при цьому до 70-90 °C. Проходячи через конденсатор, фреон охолоджується і переходить в рідкий стан під високим тиском і надходить до капілярної трубки, де він випаровується і переходить у газовий стан. Однією з вимог до системи, де циркулює фреон, є мінімальний рівень вологості останнього (не більше 12 мг/кг фреону). Не виконання такої вимоги призводить до виходу з ладу приладу, оскільки волога при замерзанні закупорює отвір капіляра і не дає можливості фреону циркулювати у системі. Найбільш близьким за сукупністю ознак до приладу, що заявляється, є оглядове скло Danfoss SGN10S (http://files.danfoss.com/technicalinfo/dila/01/DKRCC.PD.EK0.A7.02SGsw.pdf), до складу якого входить сенсор вологості у вигляді таблетки, який розташований на стойці у корпусі. Для можливості огляду сенсора у верхню частину корпуса вбудовано прозоре скло з переліком кольорів, які відповідають різним рівням вологості. Основними недоліками його є достатньо велика похибка, оскільки оператор повинен провести порівняння кольору оптичного потоку відбитого від сенсора та таблиці вологості, необхідність зовнішнього освітлення, а також відсутність можливості мати електричний сигнал, який можливо використати в системах автоматизованого контролю роботи системи. В основу корисної моделі поставлено задачу розробки датчика контролю вологості фреону, в якому за рахунок використання оптичного сенсора у вигляді пластини, який забезпечує перетворення рівня вологості в електричний сигнал, що дає можливість автоматично фіксувати рівень вологості фреону, вимірювати вологість фреону з більшою точністю за рахунок виключення похибки оператора. Поставлена задача вирішується тим, що містить корпус, згідно з корисною моделлю, в корпусі датчика розташована відкрита оптопара, між елементами якої закріплений оптичний сенсор у вигляді пластини. Датчик контролю вологості, що заявляється, має в своєму складі оптичний сенсор (1) та відкриту оптопару (2), які розташовані в корпусі датчика (3). Сенсор може бути виконаний з використанням хлориду кобальту, який змінює свої кольори в залежності від рівня вологості. Отримання вихідного електричного сигналу забезпечується завдяки проходженню оптичного потоку відкритої оптопари скрізь оптичний сенсор. Суть запропонованої корисної моделі полягає в тому, що додатково встановлена оптопара дає можливість додатково отримати електричний сигнал, пропорційний рівню вологості, який може бути використаний в автоматизованих системах управління. Пристрій працює таким чином. У стані, якщо рівень вологості фреону значно нижче гранично допустимого, оптичний сенсор має рожеві кольори. Оптичний потік світлодіода (червоного кольору) проходить скрізь оптичний сенсор та падає на фототранзистор оптопари і таким чином на виході оптопари присутній сигнал. При збільшенні рівня вологості оптичний сенсор буде мати фіолетові кольори (які є додатковими до красного кольору оптопари), сигнал на виході оптопари буде відсутній тому, що оптичний потік світлодіода поглинеться у оптичному сенсорі та не буде падати на фототранзистор. Датчик контролю вологості, що заявляється, може використовуватися в різноманітних галузях, де виробляється, експлуатується техніка кондиціонування, теплообміну і т.і. теплоносієм яких є фреон, перевагами якого є підвищена точність контролю рівня вологості фреону та можливість використання сигналу датчика в системах автоматизованого контролю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Датчик контролю вологості хладонів, що містить корпус, який відрізняється тим, що в корпусі датчика розташована відкрита оптопара, між елементами якої закріплений оптичний сенсор у вигляді пластини. 1 UA 122365 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
