Формула / Реферат

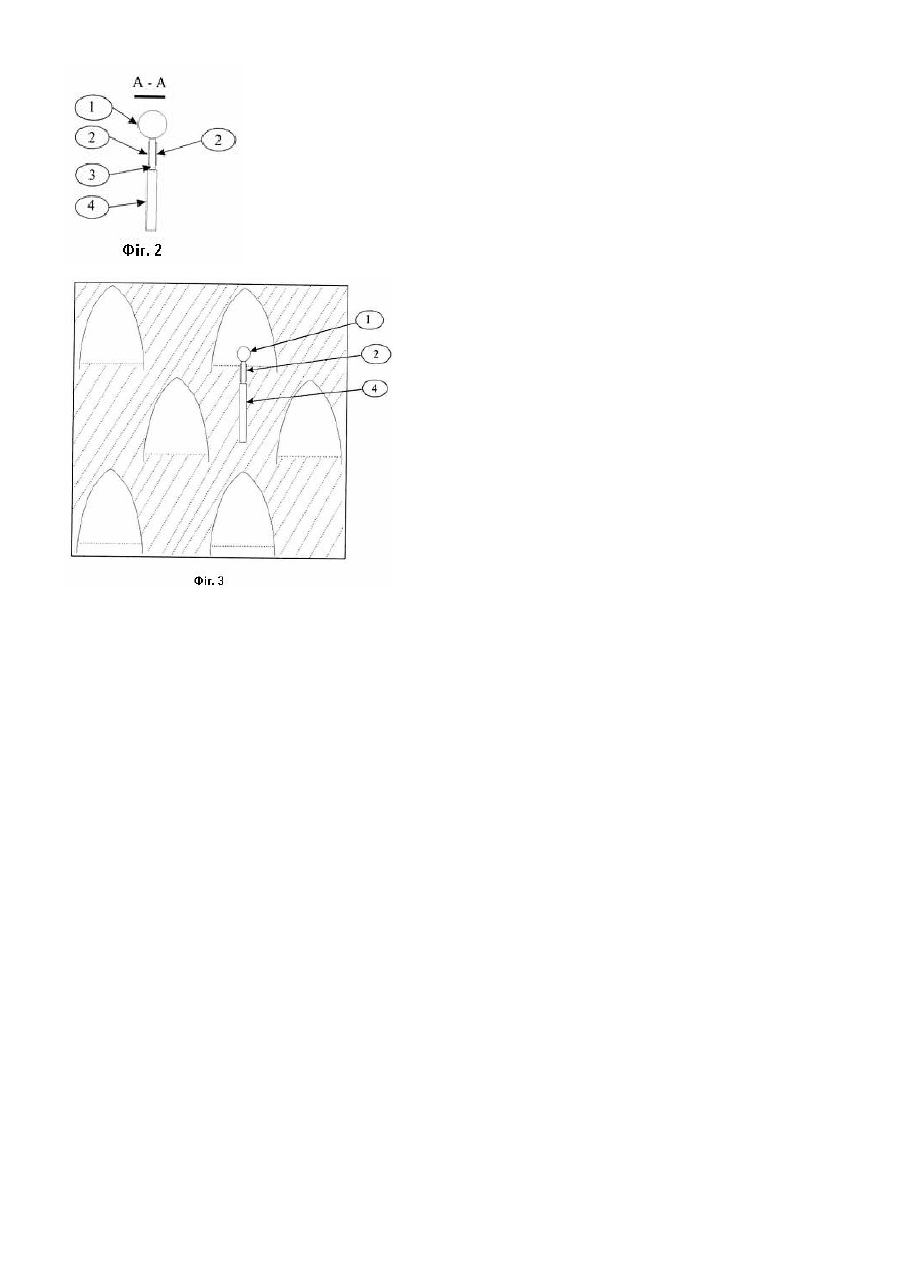

Датчик вологості сипучих матеріалів у потоці, який включає вимірювальний електрод із матеріалу, що проводить струм, який відрізняється тим, що має утримувач та ізолюючу пластину з охоронними електродами, яка закріплена між вимірювальним електродом та утримувачем.

Текст

Пристрій відноситься до вимірювальної техніки і застосовується для вимірювання вологості сипучих матеріалів у потоці, наприклад при сушінні зерна. Аналогом є датчик (перетворювач) для сипучих матеріалів ДВС-02 [1], який включає два електроди: корпус (зовнішній електрод), порожній стержень (внутрішній електрод); пристрій для регулювання потоку матеріалу. Недоліки: складність виготовлення корпусу, складність сполучення перетворювача з конструкцією зерносушарки; конструктивно обумовлена імовірність накопичування у вимірювальному проміжку сторонніх речей, що знижує вірогідність вимірювань. Найбільш близьким технічним рішенням є автоматичний датчик вологості сипучих матеріалів [2], який включає дві плоскі паралельні пластини с чуттєвими елементами, камеру, пневмомагістраль, повітрярозповсюджувач, пружину. Недоліки: складність виготовлення датчика, конструктивно обумовлена імовірність накопичування у вимірювальному проміжку сторонніх речей, що знижує вірогідність вимірювань. В основу винаходу поставлено задачу удосконалення датчика (виконуючого функцію перетворення) вологості сипучого матеріалу у потоці в якому зміною конструкції забезпечується підвищення точності вимірювання вологості матеріалу ємностним методом при спрощені конструкції, виключено вплив щільності потоку, за рахунок цього підвищено ступень достовірності вимірювання, поліпшено експлуатаційні характеристики. Задача вирішується тим, що датчик вологості сипучи х матеріалів, який містить вимірювальний електрод, що проводить електричний струм, згідно з винаходом має утримувач, ізолюючу пластину з охоронними електродами, яка закріплена між вимірювальним електродом та утримувачем. На фіг.1 показана загальна схема датчика вологості, на фіг.2 - розріз А-А на фіг.1, на фіг.3 - схема розміщення датчика у сушильній камері зерносушарки с зерном. Датчик вологості сипучи х матеріалів у потоці складається з вимірювального електроду (4), який виготовлено з матеріалу, що проводить струм, утримувача (1), ізолюючої пластини (3), виготовленої із діелектрика, охоронних електродів (2). Причому, ізолююча пластина (3) з охоронними електродами (2) повністю розділяє утримувач (1) та вимірювальний електрод (4). Датчик працює наступним чином: за допомогою вимірювального електроду (4) відбувається первісне вимірювальне перетворення неелектричної величини вологості сипучого матеріалу в електричний параметр. Ізолююча пластина (3) з охоронними електродами (2) призначена для зменшення впливу утримувача (1) на результат вимірювання. Утримувач (1) призначено для кріплення вимірювального електроду (4), розміщення його у середині потоку сипучого матеріалу. Вимірювальний електрод (4) датчика вологості сипучого матеріалу у потоці підключається до вторичного перетворювача (на фігурі не показано). 3 вторичного перетворювача на вимірювальний електрод (4) розташований у потоці, подається високочастотний електричний сигнал. Ємність вимірювального електроду (4) змінюється в залежності від діелектричної проникливості сипучого матеріалу, яка є функцією вологості, температури, хімічного, гранулометричного складів. Причому, на охоронні електроди (2) подається високочастотний сигнал, який рівний сигналу на вимірювальному електроді(4), що виключає вплив держателя (1) на результат вимірювання вологості. На прикладі зерносушарок шахтного типу існує проблема складності поєднання датчика вимірювання вологості у потоці з конструкцією сушильної камери. Відомі датчики розміщують поза сушильної камери зерносушарки, що виключає достатню вірогідність вимірювання параметра вологості потоку сипучого матеріалу. Проблема вирішується розміщенням датчика як показано на фіг.3. З метою підвищення точності вимірювання параметра вологості сипучого матеріалу вимірювальний електрод (4) датчика може бути розташовано у середині зерносушарки. При цьому короба зерносушарки використовуються як корпус вимірювальної чарунки, що забезпечує постійність щільності потоку зерна навколо вимірювального електроду (4). У результаті виключається вплив щільності потоку зерна на результат вимірювання параметра вологості. З метою підвищення достовірності показника вологості утримувач (1) може бути розташовано у середині короба вище рівня зерна, що зменшує імовірність накопичування сторонніх речей (рослині залишки, каміння і т.п.), які вносять похибку до результату вимірювання вологості потоку сипучого матеріалу. 1. Лапшин А. А. Электрические влагомеры. М. - Госэнергоиздат, 1960. 2. Авторскоесвидетельство СССР №1608543 А2, кл.G 01 Ν 25/56, 1990.

Дивитися

Додаткова інформація

Назва патенту англійською

Moisture transducer for free-flowing bulk material

Назва патенту російською

Датчик влажности текучего сыпучего материала

МПК / Мітки

МПК: G01N 25/56

Мітки: вологості, матеріалів, потоці, датчик, сипучих
