Пристрій для лазерної обробки

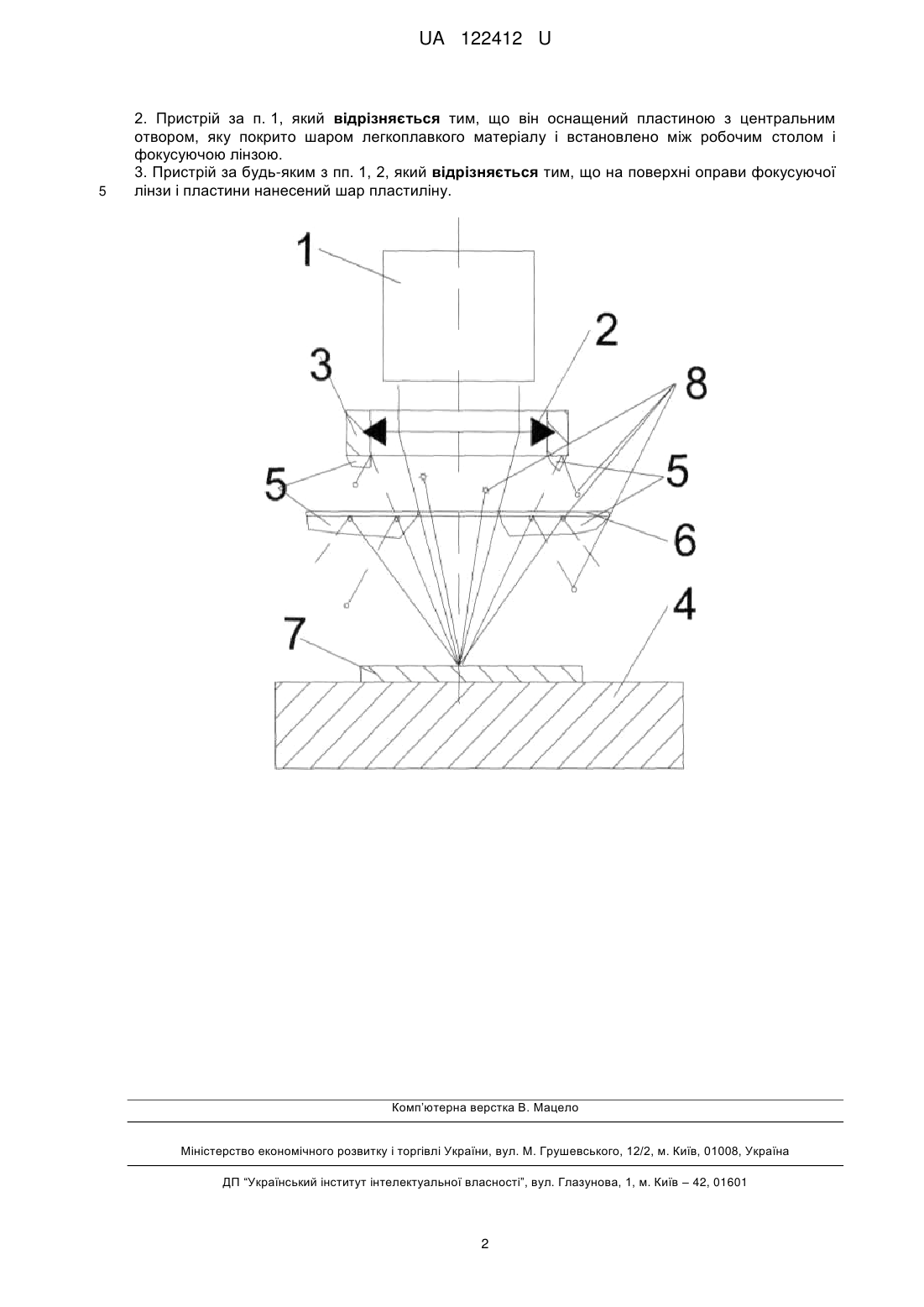

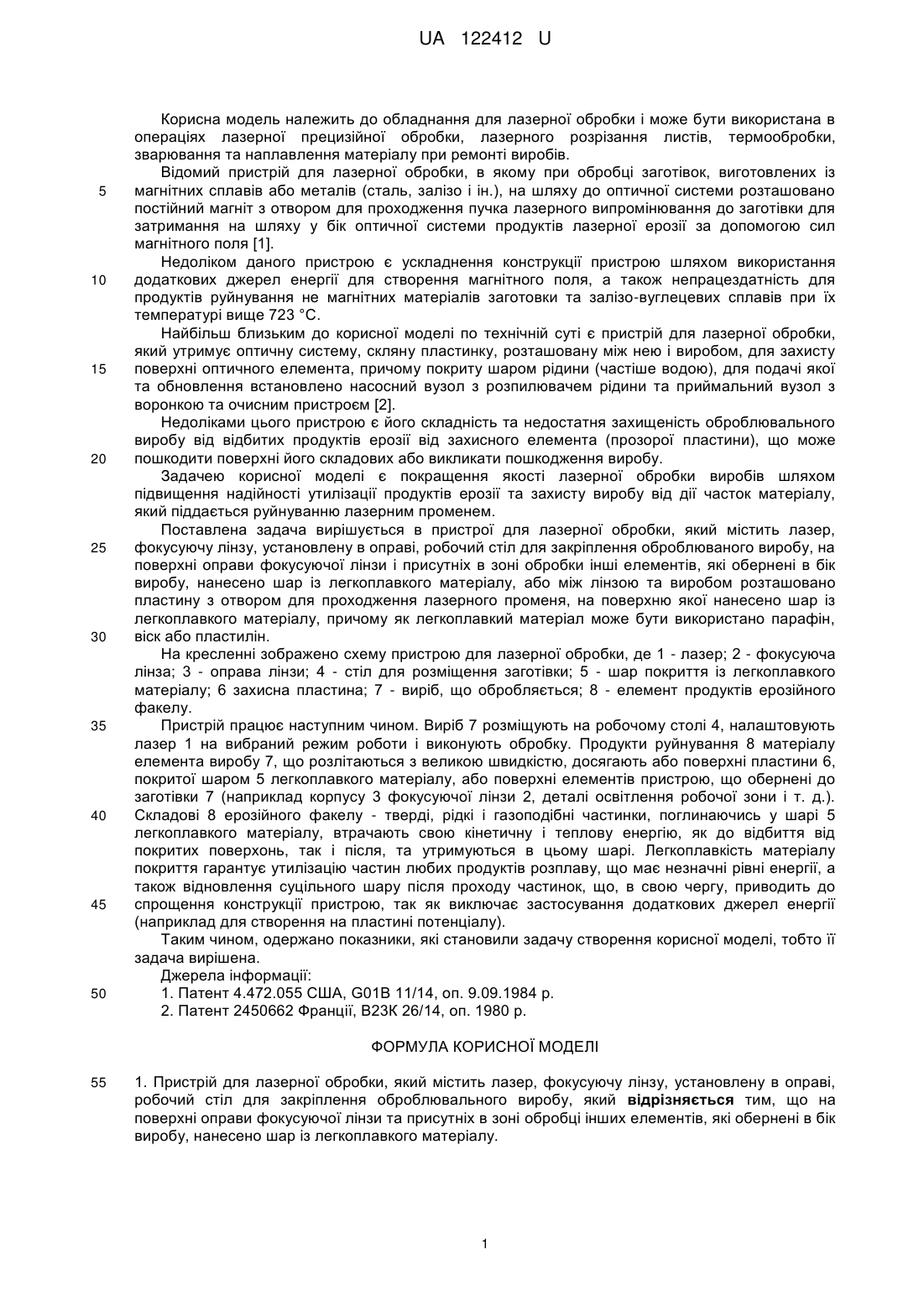

Реферат: Пристрій для лазерної обробки містить лазер, фокусуючу лінзу, установлену в оправі, робочий стіл для закріплення оброблювального виробу, при цьому на поверхні оправи фокусуючої лінзи та присутніх в зоні обробці інших елементів, які обернені в бік виробу, нанесено шар із легкоплавкого матеріалу. UA 122412 U (12) UA 122412 U UA 122412 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обладнання для лазерної обробки і може бути використана в операціях лазерної прецизійної обробки, лазерного розрізання листів, термообробки, зварювання та наплавлення матеріалу при ремонті виробів. Відомий пристрій для лазерної обробки, в якому при обробці заготівок, виготовлених із магнітних сплавів або металів (сталь, залізо і ін.), на шляху до оптичної системи розташовано постійний магніт з отвором для проходження пучка лазерного випромінювання до заготівки для затримання на шляху у бік оптичної системи продуктів лазерної ерозії за допомогою сил магнітного поля [1]. Недоліком даного пристрою є ускладнення конструкції пристрою шляхом використання додаткових джерел енергії для створення магнітного поля, а також непрацездатність для продуктів руйнування не магнітних матеріалів заготовки та залізо-вуглецевих сплавів при їх температурі вище 723 °C. Найбільш близьким до корисної моделі по технічній суті є пристрій для лазерної обробки, який утримує оптичну систему, скляну пластинку, розташовану між нею і виробом, для захисту поверхні оптичного елемента, причому покриту шаром рідини (частіше водою), для подачі якої та обновлення встановлено насосний вузол з розпилювачем рідини та приймальний вузол з воронкою та очисним пристроєм [2]. Недоліками цього пристрою є його складність та недостатня захищеність оброблювального виробу від відбитих продуктів ерозії від захисного елемента (прозорої пластини), що може пошкодити поверхні його складових або викликати пошкодження виробу. Задачею корисної моделі є покращення якості лазерної обробки виробів шляхом підвищення надійності утилізації продуктів ерозії та захисту виробу від дії часток матеріалу, який піддається руйнуванню лазерним променем. Поставлена задача вирішується в пристрої для лазерної обробки, який містить лазер, фокусуючу лінзу, установлену в оправі, робочий стіл для закріплення оброблюваного виробу, на поверхні оправи фокусуючої лінзи і присутніх в зоні обробки інші елементів, які обернені в бік виробу, нанесено шар із легкоплавкого матеріалу, або між лінзою та виробом розташовано пластину з отвором для проходження лазерного променя, на поверхню якої нанесено шар із легкоплавкого матеріалу, причому як легкоплавкий матеріал може бути використано парафін, віск або пластилін. На кресленні зображено схему пристрою для лазерної обробки, де 1 - лазер; 2 - фокусуюча лінза; 3 - оправа лінзи; 4 - стіл для розміщення заготівки; 5 - шар покриття із легкоплавкого матеріалу; 6 захисна пластина; 7 - виріб, що обробляється; 8 - елемент продуктів ерозійного факелу. Пристрій працює наступним чином. Виріб 7 розміщують на робочому столі 4, налаштовують лазер 1 на вибраний режим роботи і виконують обробку. Продукти руйнування 8 матеріалу елемента виробу 7, що розлітаються з великою швидкістю, досягають або поверхні пластини 6, покритої шаром 5 легкоплавкого матеріалу, або поверхні елементів пристрою, що обернені до заготівки 7 (наприклад корпусу 3 фокусуючої лінзи 2, деталі освітлення робочої зони і т. д.). Складові 8 ерозійного факелу - тверді, рідкі і газоподібні частинки, поглинаючись у шарі 5 легкоплавкого матеріалу, втрачають свою кінетичну і теплову енергію, як до відбиття від покритих поверхонь, так і після, та утримуються в цьому шарі. Легкоплавкість матеріалу покриття гарантує утилізацію частин любих продуктів розплаву, що має незначні рівні енергії, а також відновлення суцільного шару після проходу частинок, що, в свою чергу, приводить до спрощення конструкції пристрою, так як виключає застосування додаткових джерел енергії (наприклад для створення на пластині потенціалу). Таким чином, одержано показники, які становили задачу створення корисної моделі, тобто її задача вирішена. Джерела інформації: 1. Патент 4.472.055 США, G01B 11/14, оп. 9.09.1984 р. 2. Патент 2450662 Франції, В23К 26/14, оп. 1980 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Пристрій для лазерної обробки, який містить лазер, фокусуючу лінзу, установлену в оправі, робочий стіл для закріплення оброблювального виробу, який відрізняється тим, що на поверхні оправи фокусуючої лінзи та присутніх в зоні обробці інших елементів, які обернені в бік виробу, нанесено шар із легкоплавкого матеріалу. 1 UA 122412 U 5 2. Пристрій за п. 1, який відрізняється тим, що він оснащений пластиною з центральним отвором, яку покрито шаром легкоплавкого матеріалу і встановлено між робочим столом і фокусуючою лінзою. 3. Пристрій за будь-яким з пп. 1, 2, який відрізняється тим, що на поверхні оправи фокусуючої лінзи і пластини нанесений шар пластиліну. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
