Комбінована зубна коронка

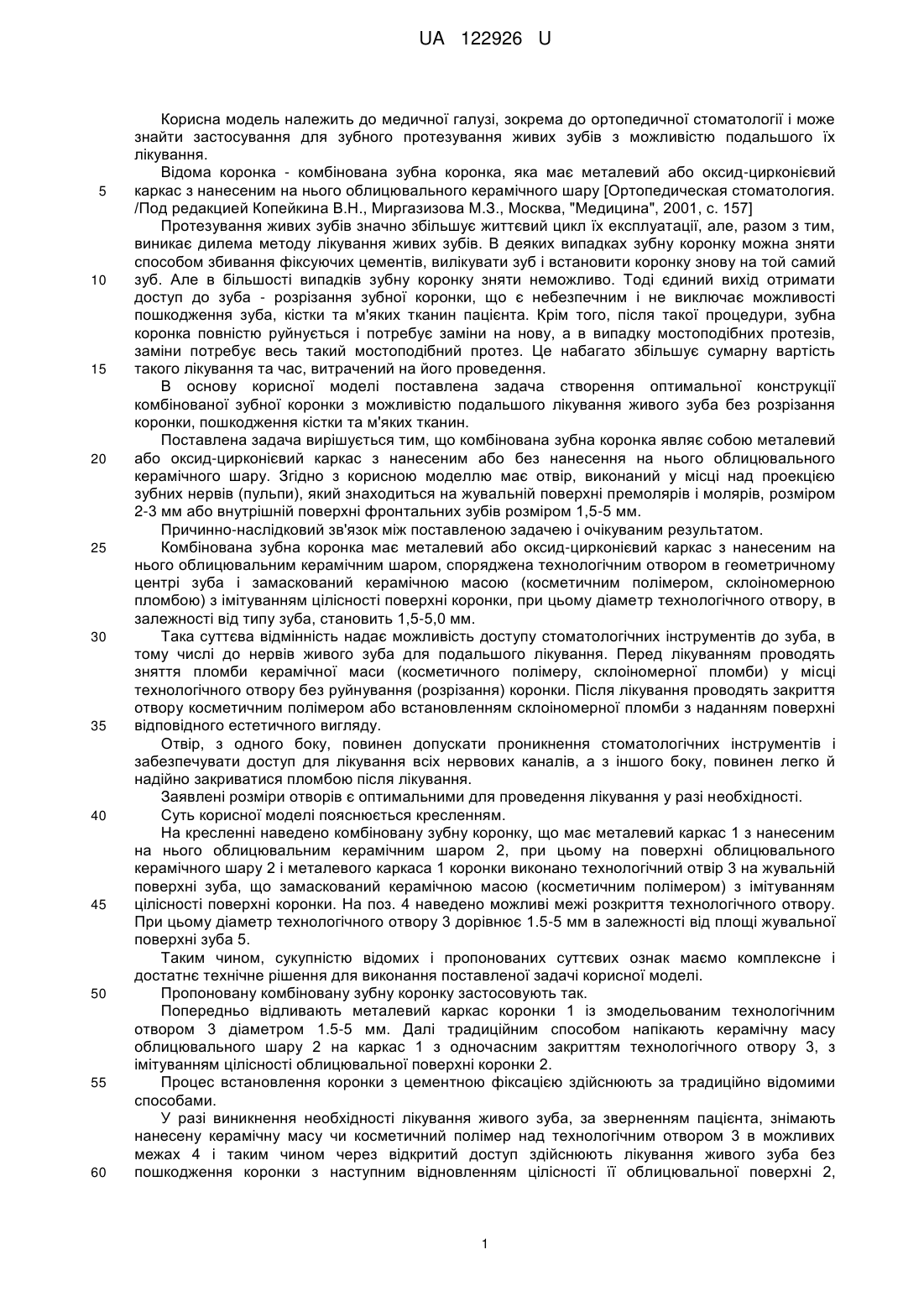

Реферат: UA 122926 U UA 122926 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної галузі, зокрема до ортопедичної стоматології і може знайти застосування для зубного протезування живих зубів з можливістю подальшого їх лікування. Відома коронка - комбінована зубна коронка, яка має металевий або оксид-цирконієвий каркас з нанесеним на нього облицювального керамічного шару [Ортопедическая стоматология. /Под редакцией Копейкина В.Н., Миргазизова М.З., Москва, "Медицина", 2001, с. 157] Протезування живих зубів значно збільшує життєвий цикл їх експлуатації, але, разом з тим, виникає дилема методу лікування живих зубів. В деяких випадках зубну коронку можна зняти способом збивання фіксуючих цементів, вилікувати зуб і встановити коронку знову на той самий зуб. Але в більшості випадків зубну коронку зняти неможливо. Тоді єдиний вихід отримати доступ до зуба - розрізання зубної коронки, що є небезпечним і не виключає можливості пошкодження зуба, кістки та м'яких тканин пацієнта. Крім того, після такої процедури, зубна коронка повністю руйнується і потребує заміни на нову, а в випадку мостоподібних протезів, заміни потребує весь такий мостоподібний протез. Це набагато збільшує сумарну вартість такого лікування та час, витрачений на його проведення. В основу корисної моделі поставлена задача створення оптимальної конструкції комбінованої зубної коронки з можливістю подальшого лікування живого зуба без розрізання коронки, пошкодження кістки та м'яких тканин. Поставлена задача вирішується тим, що комбінована зубна коронка являє собою металевий або оксид-цирконієвий каркас з нанесеним або без нанесення на нього облицювального керамічного шару. Згідно з корисною моделлю має отвір, виконаний у місці над проекцією зубних нервів (пульпи), який знаходиться на жувальній поверхні премолярів і молярів, розміром 2-3 мм або внутрішній поверхні фронтальних зубів розміром 1,5-5 мм. Причинно-наслідковий зв'язок між поставленою задачею і очікуваним результатом. Комбінована зубна коронка має металевий або оксид-цирконієвий каркас з нанесеним на нього облицювальним керамічним шаром, споряджена технологічним отвором в геометричному центрі зуба і замаскований керамічною масою (косметичним полімером, склоіномерною пломбою) з імітуванням цілісності поверхні коронки, при цьому діаметр технологічного отвору, в залежності від типу зуба, становить 1,5-5,0 мм. Така суттєва відмінність надає можливість доступу стоматологічних інструментів до зуба, в тому числі до нервів живого зуба для подальшого лікування. Перед лікуванням проводять зняття пломби керамічної маси (косметичного полімеру, склоіномерної пломби) у місці технологічного отвору без руйнування (розрізання) коронки. Після лікування проводять закриття отвору косметичним полімером або встановленням склоіномерної пломби з наданням поверхні відповідного естетичного вигляду. Отвір, з одного боку, повинен допускати проникнення стоматологічних інструментів і забезпечувати доступ для лікування всіх нервових каналів, а з іншого боку, повинен легко й надійно закриватися пломбою після лікування. Заявлені розміри отворів є оптимальними для проведення лікування у разі необхідності. Суть корисної моделі пояснюється кресленням. На кресленні наведено комбіновану зубну коронку, що має металевий каркас 1 з нанесеним на нього облицювальним керамічним шаром 2, при цьому на поверхні облицювального керамічного шару 2 і металевого каркаса 1 коронки виконано технологічний отвір 3 на жувальній поверхні зуба, що замаскований керамічною масою (косметичним полімером) з імітуванням цілісності поверхні коронки. На поз. 4 наведено можливі межі розкриття технологічного отвору. При цьому діаметр технологічного отвору 3 дорівнює 1.5-5 мм в залежності від площі жувальної поверхні зуба 5. Таким чином, сукупністю відомих і пропонованих суттєвих ознак маємо комплексне і достатнє технічне рішення для виконання поставленої задачі корисної моделі. Пропоновану комбіновану зубну коронку застосовують так. Попередньо відливають металевий каркас коронки 1 із змодельованим технологічним отвором 3 діаметром 1.5-5 мм. Далі традиційним способом напікають керамічну масу облицювального шару 2 на каркас 1 з одночасним закриттям технологічного отвору 3, з імітуванням цілісності облицювальної поверхні коронки 2. Процес встановлення коронки з цементною фіксацією здійснюють за традиційно відомими способами. У разі виникнення необхідності лікування живого зуба, за зверненням пацієнта, знімають нанесену керамічну масу чи косметичний полімер над технологічним отвором 3 в можливих межах 4 і таким чином через відкритий доступ здійснюють лікування живого зуба без пошкодження коронки з наступним відновленням цілісності її облицювальної поверхні 2, 1 UA 122926 U 5 закриттям технологічного отвору 3 накладанням косметичного полімеру або склоіномерної пломби 4 з наступним наданням поверхні естетичного вигляду. Технічний результат корисної моделі полягає у створенні комбінованої зубної коронки з можливістю подальшого лікування зубів без розрізання коронки, пошкодження кістки та м'яких тканин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Комбінована зубна коронка являє собою металевий або оксид-цирконієвий каркас з нанесеним або без нанесення на нього облицювального керамічного шару, яка відрізняється тим, що має отвір, виконаний у місці над проекцією зубних нервів (пульпи), який знаходиться на жувальній поверхні премолярів і молярів, розміром 2-3 мм, або внутрішній поверхні фронтальних зубів, розміром 1,5-5 мм. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
