Комбінована зубна коронка

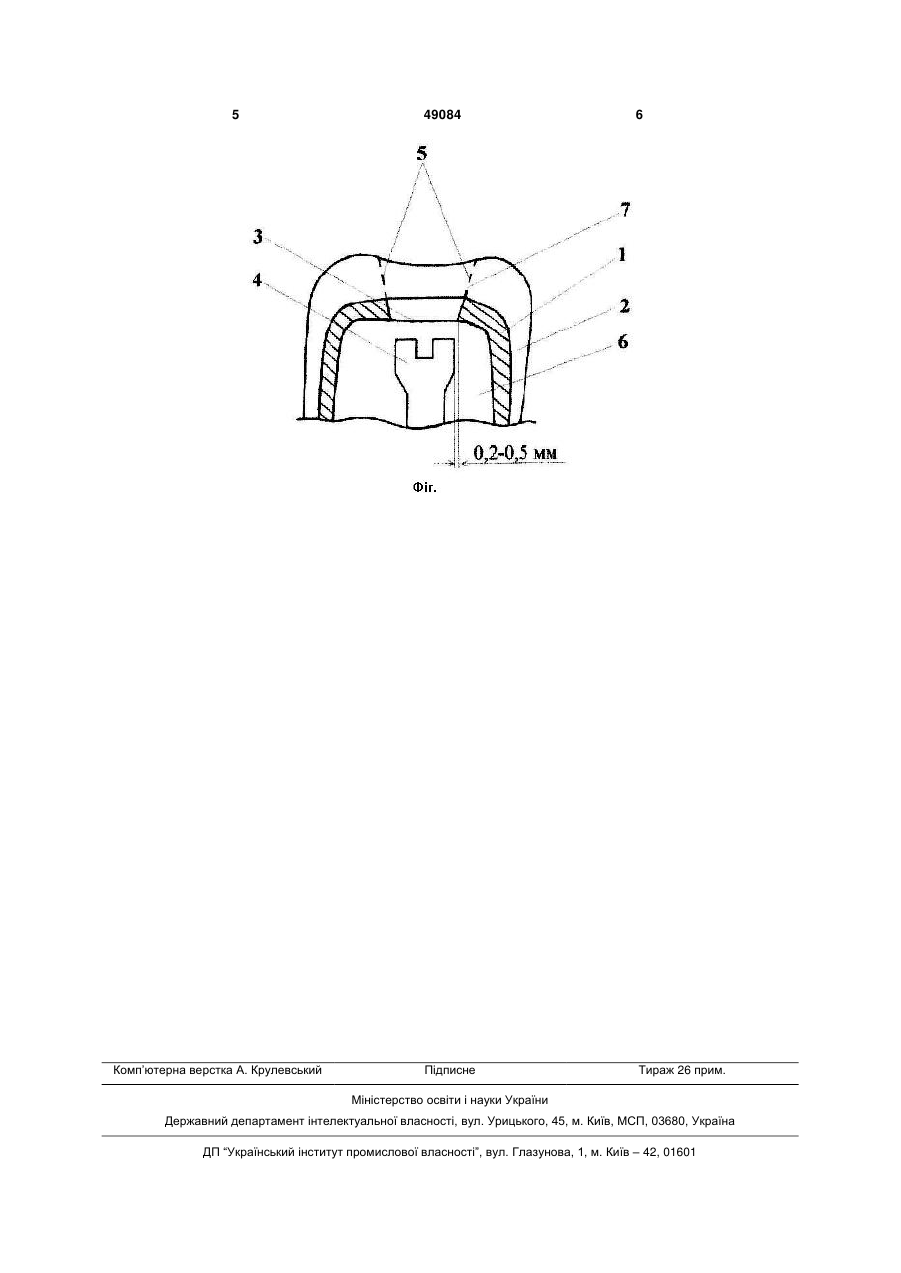

Комбінована зубна коронка, що має металевий каркас з нанесеним на нього облицювальним керамічним шаром, яка відрізняється тим, що металевий каркас коронки споряджений технологі 3 імітуванням цільності поверхні коронки, при цьому діаметр технологічного отвору на 0,2-0,5мм більший діаметру головки фіксуючого гвинта різьбового з'єднання імплантата і виконаний у вигляді конусного розширення доверху. Така суттєва відмінність надає можливість доступу до елемента фіксуючого різьбового з'єднання і знімного абатмента у випадку необхідності відновлення міцності і надійності з'єднання частин розбірного зубного імплантата, чи їх заміни, шляхом зняття керамічної маси (косметичного полімеру, склоіномерної пломби) у місці технологічного отвору, докручування фіксуючого гвинта без руйнування (розрізання) коронки з наступним закриттям отвору косметичним полімером (встановленням склоіномерної пломби) з наданням поверхні відповідного естетичного вигляду чи заміни частин розбірного зубного імплантата новими з встановленням відповідно нової коронки пропонованої конструкції без пошкодження імплантата, кістки та м'яких тканин. Таким чином сукупністю відомих і пропонованих суттєвих ознак маємо комплексне і достатнє технічне рішення для виконання поставленої задачі корисної моделі. Суть корисної моделі пояснюється кресленням. На фіг. наведено комбіновану зубну коронку, що має металевий каркас 1 з нанесеним на нього облицювальним керамічним шаром 2, при цьому, згідно корисної моделі, на поверхні облицювального керамічного шару 2 і металевого каркасу 1 коронки виконано технологічний отвір 3 у місці над фіксуючим елементом різьбового з'єднання (фіксуючим гвинтом) 4, що замаскований керамічною масою (косметичним полімером) з імітуванням цільності поверхні коронки, зафіксованої на абатменті 6. На поз. 5 наведено можливі границі вскриття технологічного отвору. При цьому діаметр технологічного отвору 3 на 0,2-0,5мм більший діаметру головки фіксуючого гвинта 4 різьбового з'єднання імплантата і виконаний у вигляді конусного розширення доверху 7. Пропоновану комбіновану зубну коронку застосовують так. Попередньо відливають металевий каркас коронки 1 із змодельованим технологічним отвором 3, діаметр якого на 0,2-0,5мм більший діаметру головки фіксуючого гвинта 4. Далі традиційним способом напікають керамічну масу облицювального шару 2 на каркас 1 з одночасним закриттям технологічного отвору 3, виконаного у вигляді конусного розширення доверху 7, імітуванням цільності облицювальної поверхні коронки 2. Процес встановлення коронки на імплантаті з різьбовим з'єднанням на знімному абатменті і з 49084 4 цементною фіксацією коронки здійснюють за традиційно відомими способами. Перед встановлення коронки на імплантаті перевіряють надійність різьбового з'єднання докручуванням фіксуючого гвинта 4. Переконавшись в надійності з'єднання фіксують металокерамічну коронку на абатменті 6 на постійний цемент, при цьому закритий технологічний отвір 3 керамічною масою чи косметичним полімером з імітуванням цільності облицювальної поверхні 2 коронки знаходиться над фіксуючим елементом різьбового з'єднання (фіксуючим гвинтом) 4 і надає облицювальній поверхні 2 відповідного естетичного вигляду. У разі виникнення необхідності відкриття доступу до елементу фіксації різьбового з'єднання 4 і до знімного абатменту 6, у випадку розкручування фіксуючого гвинта 4, дестабілізації абатмента, чи групи абатментів (мостоподібного зубного протеза) в процесі експлуатації, за зверненням пацієнта, знімають нанесену керамічну масу чи косметичний полімер над технологічним отвором 3 в можливих границях 5 і таким чином через відкритий доступ здійснюють докручування фіксуючого гвинта 4, чи заміну на новий, без пошкодження коронки з наступним відновленням цільності її облицювальної поверхні 2, закриттям технологічного отвору 3 накладанням косметичного полімеру (або склоіномерної пломби) 5 з наступним наданням поверхні естетичного вигляду. У випадку необхідності заміни коронки, чи абатмента 6 при зміні умов протезування зубівантагоністів, знімають нанесену керамічну масу чи косметичний полімер (склоіномерну пломбу) 5 над технологічним отвором 3 і таким чином через відкритий доступ викручують фіксуючий гвинт 4, знімають коронку разом з абатментом 6, не наражаючи на небезпеку пошкодження ендоостальної частини імплантата та м'яких тканин, в процесі демонтажу конструкції, і замінюють новою конструкцією, відповідно модельованою і виготовленою з урахуванням нових умов протезування. Пропонована корисна модель забезпечує можливість доступу до елемента фіксуючого різьбового з'єднання в процесі відновлення міцності і надійності з'єднання, чи заміни, частин розбірного зубного імплантата на абатменті з цементною фіксацією коронки без розрізання коронки, пошкодження імплантанта, кістки та м'яких тканин. Крім того конструкція розширює можливість застосування пропонованої коронки в мостоподібних конструкціях з опорою на імплантатах та в конструкціях комбінованої фіксації з опорами мостоподібних конструкцій на природних зубах та імплантатах. 5 Комп’ютерна верстка А. Крулевський 49084 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
