Закупорювальний ковпачок

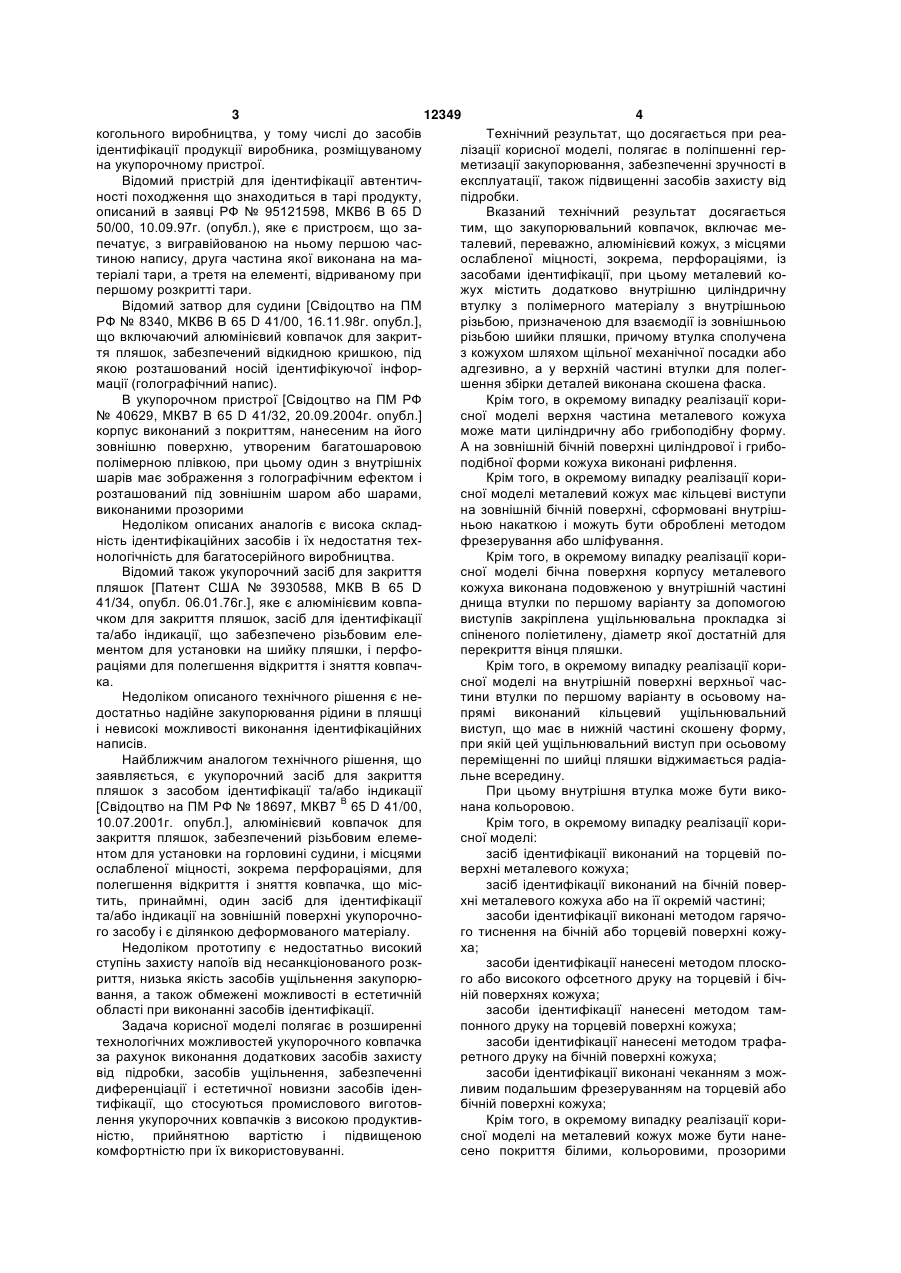

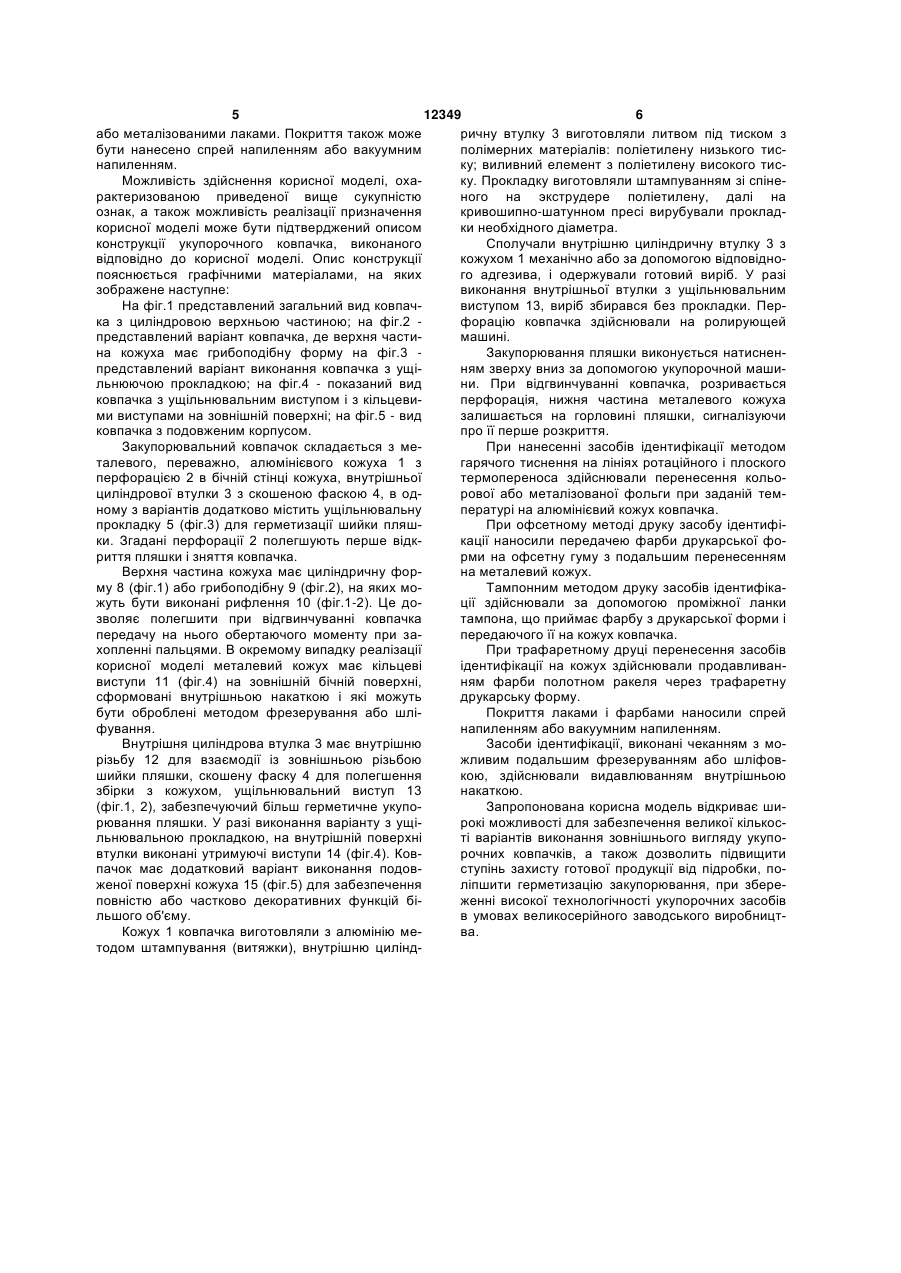

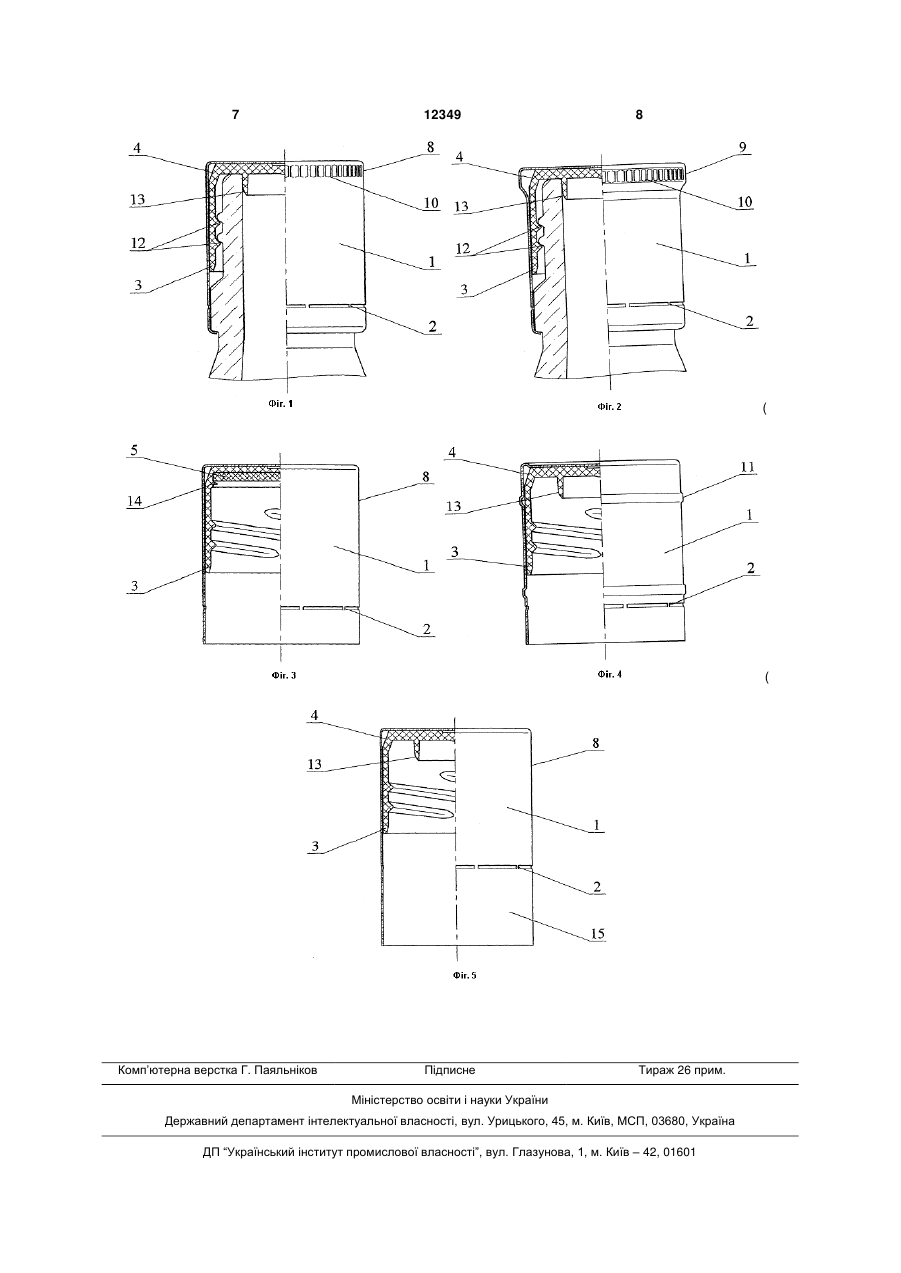

1. Закупорювальний ковпачок, що включає металевий, переважно алюмінієвий, кожух з місцями ослабленої міцності, зокрема перфораціями, із засобами ідентифікації, який відрізняється тим, що кожух має додатково внутрішню циліндричну втулку з полімерного матеріалу з внутрішньою різьбою, призначеною для взаємодії із зовнішньою різьбою шийки пляшки, причому втулка з`єднана з кожухом шляхом щільної механічної посадки або адгезивно, а у верхній частині втулки виконана скошена фаска для полегшення збирання деталей. 2. Закупорювальний ковпачок за п. 1, який відрізняється тим, що верхня частина кожуха має циліндричну або грибоподібну форму. 3. Закупорювальний ковпачок за п. 2, який відрізняється тим, що на зовнішній бічній поверхні циліндричної або грибоподібної форми кожуха виконані рифлення. 4. Закупорювальний ковпачок за п. 1, який відрізняється тим, що металевий кожух має кільцеві виступи на зовнішній бічній поверхні, сформовані внутрішньою накаткою і можуть бути оброблені методом фрезерування або шліфування. 5. Закупорювальний ковпачок за п. 1, який відрізняється тим, що бічна поверхня корпусу металевого кожуха виконана подовженою. 6. Закупорювальний ковпачок за п. 1, який відрізняється тим, що у внутрішній частині днища втулки закріплена за допомогою виступів ущільнювальна прокладка із спіненого поліетилену, діаметр якої достатній для перекриття вінця пляшки. U 2 (19) 1 3 12349 4 когольного виробництва, у тому числі до засобів Технічний результат, що досягається при реаідентифікації продукції виробника, розміщуваному лізації корисної моделі, полягає в поліпшенні герна укупорочному пристрої. метизації закупорювання, забезпеченні зручності в Відомий пристрій для ідентифікації автентичексплуатації, також підвищенні засобів захисту від ності походження що знаходиться в тарі продукту, підробки. описаний в заявці РФ № 95121598, МКВ6 В 65 D Вказаний технічний результат досягається 50/00, 10.09.97г. (опубл.), яке є пристроєм, що затим, що закупорювальний ковпачок, включає мепечатує, з вигравійованою на ньому першою часталевий, переважно, алюмінієвий кожух, з місцями тиною напису, друга частина якої виконана на маослабленої міцності, зокрема, перфораціями, із теріалі тари, а третя на елементі, відриваному при засобами ідентифікації, при цьому металевий копершому розкритті тари. жух містить додатково внутрішню циліндричну Відомий затвор для судини [Свідоцтво на ПМ втулку з полімерного матеріалу з внутрішньою РФ № 8340, МКВ6 В 65 D 41/00, 16.11.98г. опубл.], різьбою, призначеною для взаємодії із зовнішньою що включаючий алюмінієвий ковпачок для закритрізьбою шийки пляшки, причому втулка сполучена тя пляшок, забезпечений відкидною кришкою, під з кожухом шляхом щільної механічної посадки або якою розташований носій ідентифікуючої інфорадгезивно, а у верхній частині втулки для полегмації (голографічний напис). шення збірки деталей виконана скошена фаска. В укупорочном пристрої [Свідоцтво на ПМ РФ Крім того, в окремому випадку реалізації кори№ 40629, МКВ7 В 65 D 41/32, 20.09.2004г. опубл.] сної моделі верхня частина металевого кожуха корпус виконаний з покриттям, нанесеним на його може мати циліндричну або грибоподібну форму. зовнішню поверхню, утвореним багатошаровою А на зовнішній бічній поверхні циліндрової і грибополімерною плівкою, при цьому один з внутрішніх подібної форми кожуха виконані рифлення. шарів має зображення з голографічним ефектом і Крім того, в окремому випадку реалізації корирозташований під зовнішнім шаром або шарами, сної моделі металевий кожух має кільцеві виступи виконаними прозорими на зовнішній бічній поверхні, сформовані внутрішНедоліком описаних аналогів є висока складньою накаткою і можуть бути оброблені методом ність ідентифікаційних засобів і їх недостатня техфрезерування або шліфування. нологічність для багатосерійного виробництва. Крім того, в окремому випадку реалізації кориВідомий також укупорочний засіб для закриття сної моделі бічна поверхня корпусу металевого пляшок [Патент США № 3930588, МКВ В 65 D кожуха виконана подовженою у внутрішній частині 41/34, опубл. 06.01.76г.], яке є алюмінієвим ковпаднища втулки по першому варіанту за допомогою чком для закриття пляшок, засіб для ідентифікації виступів закріплена ущільнювальна прокладка зі та/або індикації, що забезпечено різьбовим елеспіненого поліетилену, діаметр якої достатній для ментом для установки на шийку пляшки, і перфоперекриття вінця пляшки. раціями для полегшення відкриття і зняття ковпачКрім того, в окремому випадку реалізації корика. сної моделі на внутрішній поверхні верхньої часНедоліком описаного технічного рішення є нетини втулки по першому варіанту в осьовому надостатньо надійне закупорювання рідини в пляшці прямі виконаний кільцевий ущільнювальний і невисокі можливості виконання ідентифікаційних виступ, що має в нижній частині скошену форму, написів. при якій цей ущільнювальний виступ при осьовому Найближчим аналогом технічного рішення, що переміщенні по шийці пляшки віджимається радіазаявляється, є укупорочний засіб для закриття льне всередину. пляшок з засобом ідентифікації та/або індикації При цьому внутрішня втулка може бути вико[Свідоцтво на ПМ РФ № 18697, МКВ7 В 65 D 41/00, нана кольоровою. 10.07.2001г. опубл.], алюмінієвий ковпачок для Крім того, в окремому випадку реалізації коризакриття пляшок, забезпечений різьбовим елемесної моделі: нтом для установки на горловині судини, і місцями засіб ідентифікації виконаний на торцевій поослабленої міцності, зокрема перфораціями, для верхні металевого кожуха; полегшення відкриття і зняття ковпачка, що місзасіб ідентифікації виконаний на бічній повертить, принаймні, один засіб для ідентифікації хні металевого кожуха або на її окремій частині; та/або індикації на зовнішній поверхні укупорочнозасоби ідентифікації виконані методом гарячого засобу і є ділянкою деформованого матеріалу. го тиснення на бічній або торцевій поверхні кожуНедоліком прототипу є недостатньо високий ха; ступінь захисту напоїв від несанкціонованого розкзасоби ідентифікації нанесені методом плоскориття, низька якість засобів ущільнення закупорюго або високого офсетного друку на торцевій і бічвання, а також обмежені можливості в естетичній ній поверхнях кожуха; області при виконанні засобів ідентифікації. засоби ідентифікації нанесені методом тамЗадача корисної моделі полягає в розширенні понного друку на торцевій поверхні кожуха; технологічних можливостей укупорочного ковпачка засоби ідентифікації нанесені методом трафаза рахунок виконання додаткових засобів захисту ретного друку на бічній поверхні кожуха; від підробки, засобів ущільнення, забезпеченні засоби ідентифікації виконані чеканням з мождиференціації і естетичної новизни засобів іденливим подальшим фрезеруванням на торцевій або тифікації, що стосуються промислового виготовбічній поверхні кожуха; лення укупорочних ковпачків з високою продуктивКрім того, в окремому випадку реалізації кориністю, прийнятною вартістю і підвищеною сної моделі на металевий кожух може бути нанекомфортністю при їх використовуванні. сено покриття білими, кольоровими, прозорими 5 12349 6 або металізованими лаками. Покриття також може ричну втулку 3 виготовляли литвом під тиском з бути нанесено спрей напиленням або вакуумним полімерних матеріалів: поліетилену низького тиснапиленням. ку; виливний елемент з поліетилену високого тисМожливість здійснення корисної моделі, охаку. Прокладку виготовляли штампуванням зі спінерактеризованою приведеної вище сукупністю ного на экструдере поліетилену, далі на ознак, а також можливість реалізації призначення кривошипно-шатунном пресі вирубували прокладкорисної моделі може бути підтверджений описом ки необхідного діаметра. конструкції укупорочного ковпачка, виконаного Сполучали внутрішню циліндричну втулку 3 з відповідно до корисної моделі. Опис конструкції кожухом 1 механічно або за допомогою відповіднопояснюється графічними матеріалами, на яких го адгезива, і одержували готовий виріб. У разі зображене наступне: виконання внутрішньої втулки з ущільнювальним На фіг.1 представлений загальний вид ковпачвиступом 13, виріб збирався без прокладки. Перка з циліндровою верхньою частиною; на фіг.2 форацію ковпачка здійснювали на ролирующей представлений варіант ковпачка, де верхня частимашині. на кожуха має грибоподібну форму на фіг.3 Закупорювання пляшки виконується натисненпредставлений варіант виконання ковпачка з ущіням зверху вниз за допомогою укупорочной машильнюючою прокладкою; на фіг.4 - показаний вид ни. При відгвинчуванні ковпачка, розривається ковпачка з ущільнювальним виступом і з кільцевиперфорація, нижня частина металевого кожуха ми виступами на зовнішній поверхні; на фіг.5 - вид залишається на горловині пляшки, сигналізуючи ковпачка з подовженим корпусом. про її перше розкриття. Закупорювальний ковпачок складається з меПри нанесенні засобів ідентифікації методом талевого, переважно, алюмінієвого кожуха 1 з гарячого тиснення на лініях ротаційного і плоского перфорацією 2 в бічній стінці кожуха, внутрішньої термопереноса здійснювали перенесення кольоциліндрової втулки 3 з скошеною фаскою 4, в одрової або металізованої фольги при заданій темному з варіантів додатково містить ущільнювальну пературі на алюмінієвий кожух ковпачка. прокладку 5 (фіг.3) для герметизації шийки пляшПри офсетному методі друку засобу ідентифіки. Згадані перфорації 2 полегшують перше відккації наносили передачею фарби друкарської фориття пляшки і зняття ковпачка. рми на офсетну гуму з подальшим перенесенням Верхня частина кожуха має циліндричну форна металевий кожух. му 8 (фіг.1) або грибоподібну 9 (фіг.2), на яких моТампонним методом друку засобів ідентифікажуть бути виконані рифлення 10 (фіг.1-2). Це доції здійснювали за допомогою проміжної ланки зволяє полегшити при відгвинчуванні ковпачка тампона, що приймає фарбу з друкарської форми і передачу на нього обертаючого моменту при запередаючого її на кожух ковпачка. хопленні пальцями. В окремому випадку реалізації При трафаретному друці перенесення засобів корисної моделі металевий кожух має кільцеві ідентифікації на кожух здійснювали продавливанвиступи 11 (фіг.4) на зовнішній бічній поверхні, ням фарби полотном ракеля через трафаретну сформовані внутрішньою накаткою і які можуть друкарську форму. бути оброблені методом фрезерування або шліПокриття лаками і фарбами наносили спрей фування. напиленням або вакуумним напиленням. Внутрішня циліндрова втулка 3 має внутрішню Засоби ідентифікації, виконані чеканням з морізьбу 12 для взаємодії із зовнішньою різьбою жливим подальшим фрезеруванням або шліфовшийки пляшки, скошену фаску 4 для полегшення кою, здійснювали видавлюванням внутрішньою збірки з кожухом, ущільнювальний виступ 13 накаткою. (фіг.1, 2), забезпечуючий більш герметичне укупоЗапропонована корисна модель відкриває ширювання пляшки. У разі виконання варіанту з ущірокі можливості для забезпечення великої кількосльнювальною прокладкою, на внутрішній поверхні ті варіантів виконання зовнішнього вигляду укуповтулки виконані утримуючі виступи 14 (фіг.4). Коврочних ковпачків, а також дозволить підвищити пачок має додатковий варіант виконання подовступінь захисту готової продукції від підробки, поженої поверхні кожуха 15 (фіг.5) для забезпечення ліпшити герметизацію закупорювання, при збереповністю або частково декоративних функцій біженні високої технологічності укупорочних засобів льшого об'єму. в умовах великосерійного заводського виробництКожух 1 ковпачка виготовляли з алюмінію мева. тодом штампування (витяжки), внутрішню цилінд 7 12349 8 ( ( Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
