Пристрій для покриття внутрішньої поверхні трубопровода еластичними оболонками

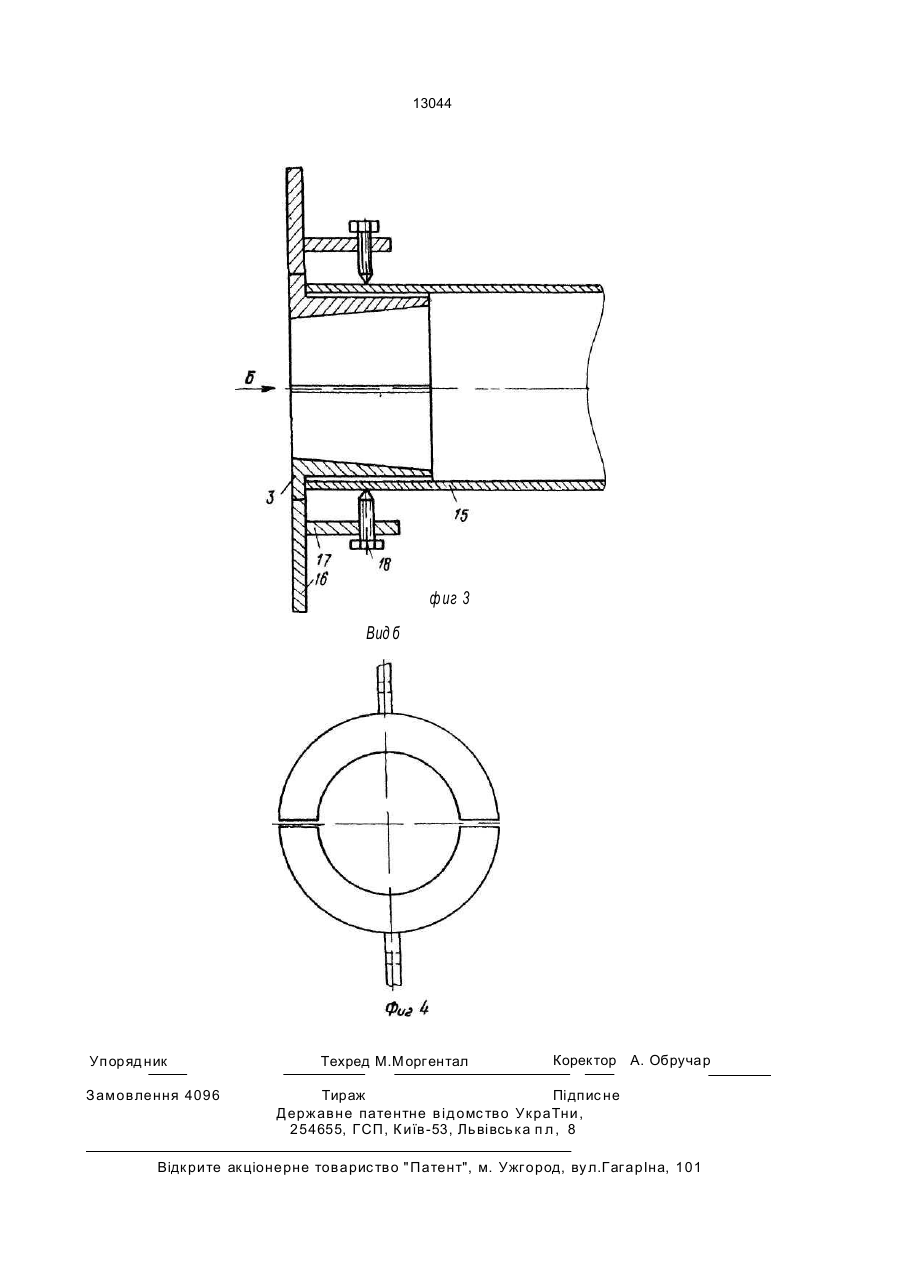

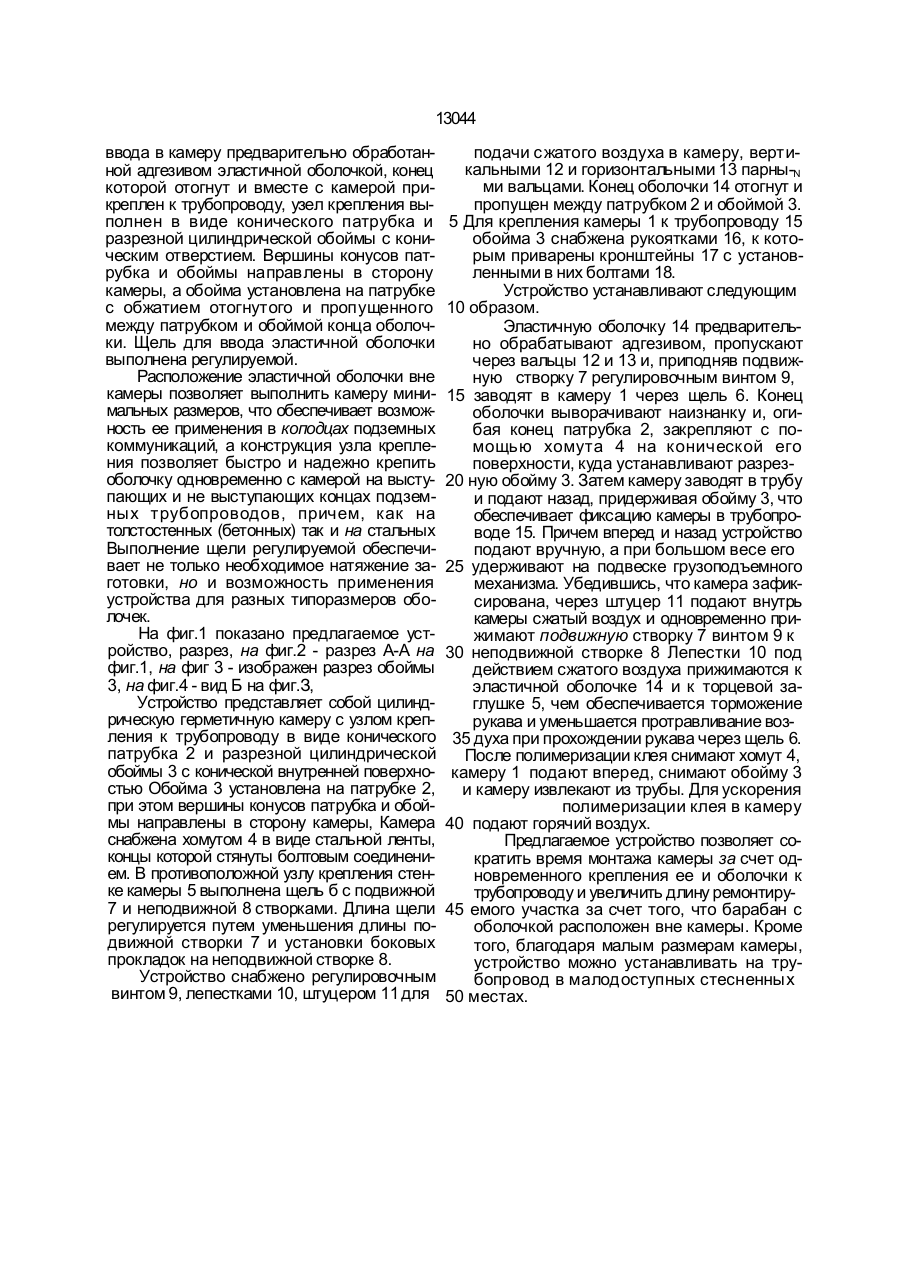

1. Устройство для покрытия внутренней поверхности трубопровода эластичными оболочками, содержащее соединенную с системой подачи рабочего агента герметич ную камеру с узлом крепления к трубопроводу и выполненной в противоположной узлу крепления стенке щелью для ввода в камеру предварительно обработанной адгезивом эластичной оболочки, конец которой отогнут и вместе с камерой прикреплен к трубопроводу, о т л и ч а ю щ е е с я тем, что узел крепления выполнен в виде конического патрубка и разрезной, цилиндрической обоймы с коническим отверстием, при этом вершины концов патрубка и обоймы направлены в сторону камеры, а обойма установлена на патрубке с обжатием отогнутого и пропущенного между патрубком и обоймой конца оболочки. 2 Устройство п о п . 1 , о т ли ч а ю щ е е с я тем, что щель для ввода эластичной оболочки выполнена регулируемой. С > со Изобретение относится к области нанесения защитных покрытий на внутреннюю поверхность трубопроводов и может быть использовано при ремонте инженерных коммуникаций коммунальных служб, а также в трубопроводном транспорте нефтяной и химической промышленности. Наиболее близким по технической сущности к предлагаемому является устройство, содержащее соединенную с системой подачи рабочего агента герметичную камеру, оснащенную выпускной трубой с узлом крепления к трубопроводу. В противоположной узлу крепления стенке камеры расположена щель для ввода в камеру, предварительно обработанной адгезивом, эластичной оболочки, конец которой отогнут и вместе с камерой прикреплен к трубопроводу. Конструкция этого устройства не обеспечивает быстрого его монтажа, а наличие жесткой выпускной трубы определенных размеров ограничивает область применения устройства. В основу изобретения поставлена задача создать такое устройство для покрытия внутренней поверхности трубопровода эластичными оболочками, в котором новое выполнение узла крепления камеры к трубопроводу позволило бы расширить функциональные возможности данного устройства и сократить время его монтажа. В устройстве, содержащем соединенную с системой подачи рабочего агента герметичную камеру с узлом крепления к трубопроводу и выполненной в противоположной узлу крепления стенке щелью для 2 о 13044 ввода в камеру предварительно обработанной адгезивом эластичной оболочкой, конец которой отогнут и вместе с камерой прикреплен к трубопроводу, узел крепления выполнен в виде конического патрубка и разрезной цилиндрической обоймы с коническим отверстием. Вершины конусов патрубка и обоймы направлены в сторону камеры, а обойма установлена на патрубке с обжатием отогнутого и пропущенного между патрубком и обоймой конца оболочки. Щель для ввода эластичной оболочки выполнена регулируемой. Расположение эластичной оболочки вне камеры позволяет выполнить камеру минимальных размеров, что обеспечивает возможность ее применения в коподцах подземных коммуникаций, а конструкция узла крепления позволяет быстро и надежно крепить оболочку одновременно с камерой на выступающих и не выступающих концах подземных трубопроводов, причем, как на толстостенных (бетонных) так и на стальных Выполнение щели регулируемой обеспечивает не только необходимое натяжение заготовки, но и возможность применения устройства для разных типоразмеров оболочек. На фиг.1 показано предлагаемое устройство, разрез, на фиг.2 - разрез А-А на фиг.1, на фиг 3 - изображен разрез обоймы 3, на фиг.4 - вид Б на фиг.З, Устройство представляет собой цилиндрическую герметичную камеру с узлом крепления к трубопроводу в виде конического патрубка 2 и разрезной цилиндрической обоймы 3 с конической внутренней поверхностью Обойма 3 установлена на патрубке 2, при этом вершины конусов патрубка и обоймы направлены в сторону камеры, Камера снабжена хомутом 4 в виде стальной ленты, концы которой стянуты болтовым соединением. В противоположной узлу крепления стенке камеры 5 выполнена щель б с подвижной 7 и неподвижной 8 створками. Длина щели регулируется путем уменьшения длины подвижной створки 7 и установки боковых прокладок на неподвижной створке 8. Устройство снабжено регулировочным винтом 9, лепестками 10, штуцером 11 для подачи с жатого воздуха в камеру, вертикальными 12 и горизонтальными 13 парны-N ми вальцами. Конец оболочки 14 отогнут и пропущен между патрубком 2 и обоймой 3. 5 Для крепления камеры 1 к трубопроводу 15 обойма 3 снабжена рукоятками 16, к которым приварены кронштейны 17 с установленными в них болтами 18. Устройство устанавливают следующим 10 образом. Эластичную оболочку 14 предварительно обрабатывают адгезивом, пропускают через вальцы 12 и 13 и, приподняв подвижную створку 7 регулировочным винтом 9, 15 заводят в камеру 1 через щель 6. Конец оболочки выворачивают наизнанку и, огибая конец патрубка 2, закрепляют с помощью хомута 4 на конической его поверхности, куда устанавливают разрез20 ную обойму 3. Затем камеру заводят в трубу и подают назад, придерживая обойму 3, что обеспечивает фиксацию камеры в трубопроводе 15. Причем вперед и назад устройство подают вручную, а при большом весе его 25 удерживают на подвеске грузоподъемного механизма. Убедившись, что камера зафиксирована, через штуцер 11 подают внутрь камеры сжатый воздух и одновременно прижимают подвижную створку 7 винтом 9 к 30 неподвижной створке 8 Лепестки 10 под действием сжатого воздуха прижимаются к эластичной оболочке 14 и к торцевой заглушке 5, чем обеспечивается торможение рукава и уменьшается протравливание воз35 духа при прохождении рукава через щель 6. После полимеризации клея снимают хомут 4, камеру 1 подают вперед, снимают обойму 3 и камеру извлекают из трубы. Для ускорения полимеризации клея в камеру 40 подают горячий воздух. Предлагаемое устройство позволяет сократить время монтажа камеры за счет одновременного крепления ее и оболочки к трубопроводу и увеличить длину ремонтиру45 емого участка за счет того, что барабан с оболочкой расположен вне камеры. Кроме того, благодаря малым размерам камеры, устройство можно устанавливать на трубопровод в малодоступных стесненных 50 местах. v-v ft If 13044 ф иг 3 Вид б Упоряд ник Замовлення 4096 Техред М.Моргентал Коректор А. Обручар Тираж Підпис не Державне патентне від омс тво УкраТни, 254655, ГСП, К иїв-53, Львівсь ка п л , 8 Відкрите акціонерне товарис тво " Патент", м. Ужгород, ву л.ГагарІна, 101
