Теплообмінник

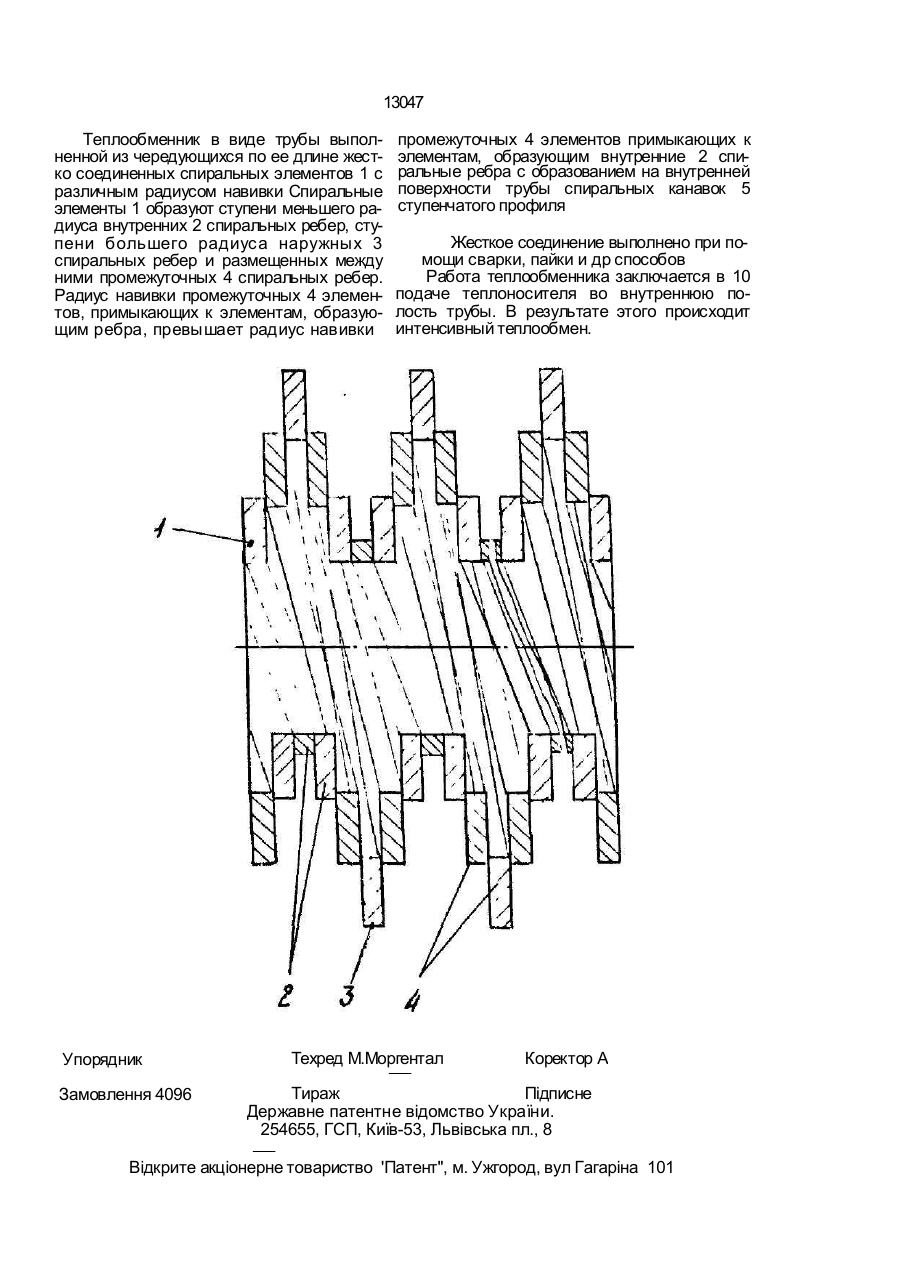

УКРАЇНА (19) *J_f\ (II) __ I OU4/_ (13) C1 (5D5 F 28 F 1/36; F 28 F 1/42 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ТЕ ПЛ ООБ МІННИК 1 (20) 95320353, 26 08.93 (21)4917928/ S U (22)11. 03.91 (24)28 02. 97 (46)28,02.97. Бю л. № 1 (56) 1 Патент США is fe 1941587, кл. 165-86. опу бл. 1934 2, Авторское с вид етельс тво СССР №619716, кл F 2 8 F 1/ 36, 1976 (прототип). (72) Копак Мирос лав Петрович (73) Копак Мирос лав Петрович (UA) (57)Теплообменник в виде тру бы, выполненной из череду ющихс я по ее д лине жес тко соединенных спиральных э лементов, имеющих различный рад иус навивки, с образова нием э лементами большего радиус а наруж ных с пиральных ребер, а э лементами мень ш его рад иус а - выс ту пов на вну тренней поверх нос ти тру бы, о т л и ч а ю щ и й с я тем. что между э лементами, образующ ими ребра и э лементами, образующими выс ту пы, размещены промежу точные спираль ные э ле мен ты, пр ичем рад иу с навивки промежу точных э лементов, примыкающих к элементам, образующим ребра, превыш ает рад иус навивки промежу точных элементов, примыкающ их к э лементам, образу ющим выс ту пы с образованием на вну тренней поверх нос ти тру бы с пиральных к анавок с ту пенчатого профиля. Изобретения относится к теплообменному оборудованию и может быть применено в энергетическом и х имическом машинос троении, а также в других отрас лях народ ного хозяйс тва. Извес тен теплообменник, с од ержащий жестко соед иненные между собой по высоте с ту пенчатые- с пирали, вк лючающ ие вну треннюю и наружную с ту пень, выполненную из од ного э лемента [ 1]. К нед ос татку привед енной конс трукции относ ится с равнительно небольш ая теплообменная поверх нос ть. Ближайш им к изобретению по тех нической сущнос ти и д ос тигаемому резу льтату являетс я теплообменник в виде тру бы, выполненной из чередующихс я по ее д лине жес тко соединенных спиральных элементов с различным радиусом навивки, с образованием элементами большего радиуса наружных спиральных ребер, з элементами меньшего радиус а - выс ту пов, на вну тренней поверх нос ти тру бы [ 2]. К нед ос татку привед енной конс тру кции также относ итс я с равнительно небольш ая теплообменная поверхнос ть. Целью изобретения являетс я увеличение теплообменной поверхнос ти. Пос тавленная цель дос тигается тем. что между э лементами, образу ющими ребра и элементами, образующими выс тупы, размещены промежу точные спиральные элементы, прич ем радиус навивки промежу точных э лементов, примыкающих к э лементам, образу ющ им ребра, превыш ает рад иу с навивки промежу точных э лементов, примыкающих к элементам, образующим выс тупы с образованием на вну тренней поверх нос ти тру бы спиральных канавок с ту пенчатого профиля. Сущ нос ть изобретения пояс няетс я на чертеже, гд е изображен теплообменник , разрез. С > со о о 13047 Теплообменник в виде трубы выполненной из чередующихся по ее длине жестко соединенных спиральных элементов 1 с различным радиусом навивки Спиральные элементы 1 образуют ступени меньшего радиуса внутренних 2 спиральных ребер, ступени большего радиуса наружных 3 спиральных ребер и размещенных между ними промежуточных 4 спиральных ребер. Радиус навивки промежуточных 4 элементов, примыкающих к элементам, образующим ребра, превышает радиус навивки Упорядник Замовлення 4096 промежуточных 4 элементов примыкающих к элементам, образующим внутренние 2 спиральные ребра с образованием на внутренней поверхности трубы спиральных канавок 5 ступенчатого профиля Жесткое соединение выполнено при помощи сварки, пайки и др способов Работа теплообменника заключается в 10 подаче теплоносителя во внутреннюю полость трубы. В результате этого происходит интенсивный теплообмен. Техред М.Моргентал Коректор А Обручар Тираж Підписне Державне патентне відомство України. 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство 'Патент", м. Ужгород, вул Гагаріна 101
