Формула / Реферат

Спосіб сейсмічної розвідки на відбитих хвилях, що включає паралельне одночасне переміщення джерел і розміщення приймачів уздовж профілю за методом загальної глибинної точки (МЗГТ), реєстрацію сигналів виконують методом відбитих хвиль (МВХ), причому пункт збудження при реєстрації відбитих хвиль поміщають на профілі приймачів з винесенням щодо розміщення приймачів, який відрізняється тим, що вибирають відбивальну межу, над якою розташований об'єкт дослідження, з початкових записів хвиль формують сейсмограми загальної глибинної точки (ЗГТ) способом перегруповування сейсмічних каналів, які умовно вважають сейсмограмами загального пункту збудження (ЗПЗ), дублюють сейсмограми ЗГТ, умовні сейсмограми ЗПЗ переводять у формат оброблювальної системи методу сейсмічного просвічування (МСП) і обробляють за методом МСП, при якому кожну точку відбиття, розташовану на вибраній відбивальній межі, розглядають як фіктивне джерело збудження коливань з подальшим визначенням часу приходу цільової хвилі, відновленням кінематичних, динамічних і спектральних параметрів цільової хвилі в площині досліджень на основі підсумовування значень параметра в кожній області розбиття, що перетинається сейсмічним променем, і нормуванням одержаного результату на число променів, що проходять через дану ділянку розбиття.

Текст

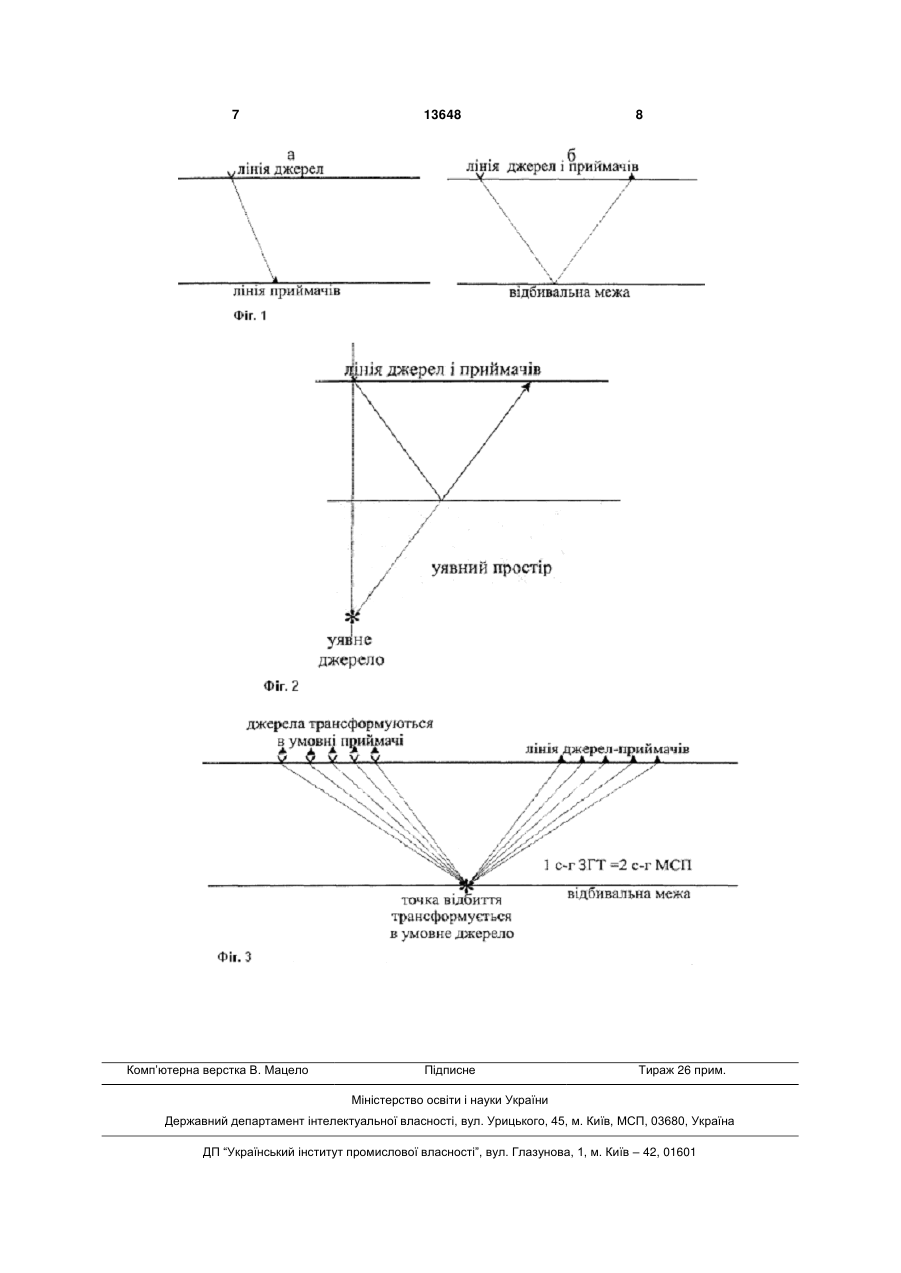

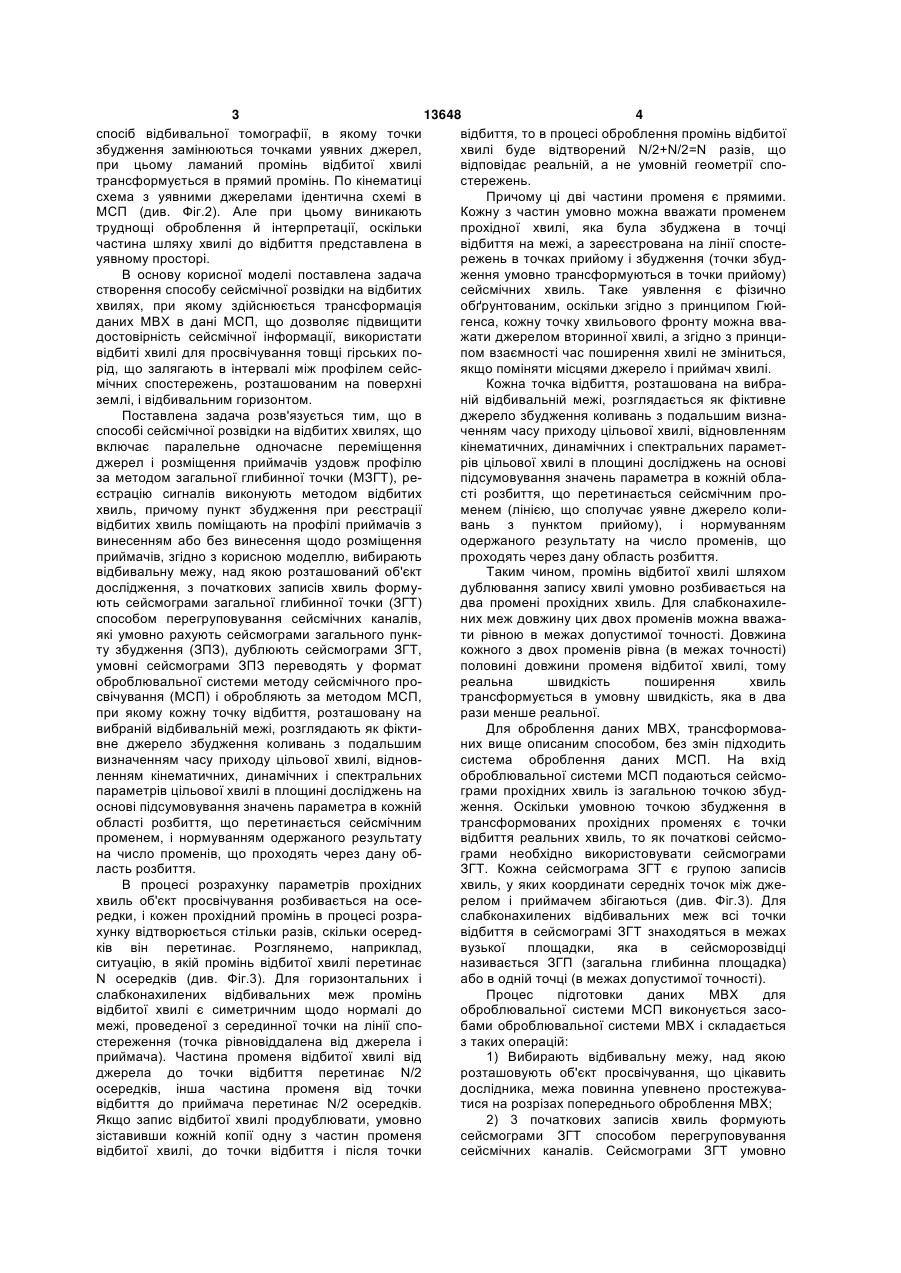

Спосіб сейсмічної розвідки на відбитих хвилях, що включає паралельне одночасне переміщення джерел і розміщення приймачів уздовж профілю за методом загальної глибинної точки (МЗГТ), реєстрацію сигналів виконують методом відбитих хвиль (МВХ), причому пункт збудження при реєстрації відбитих хвиль поміщають на профілі приймачів з винесенням щодо розміщення приймачів, який відрізняється тим, що вибирають 3 13648 4 спосіб відбивальної томографії, в якому точки відбиття, то в процесі оброблення промінь відбитої збудження замінюються точками уявних джерел, хвилі буде відтворений N/2+N/2=N разів, що при цьому ламаний промінь відбитої хвилі відповідає реальній, а не умовній геометрії спотрансформується в прямий промінь. По кінематиці стережень. схема з уявними джерелами ідентична схемі в Причому ці дві частини променя є прямими. МСП (див. Фіг.2). Але при цьому виникають Кожну з частин умовно можна вважати променем труднощі оброблення й інтерпретації, оскільки прохідної хвилі, яка була збуджена в точці частина шляху хвилі до відбиття представлена в відбиття на межі, а зареєстрована на лінії спостеуявному просторі. режень в точках прийому і збудження (точки збудВ основу корисної моделі поставлена задача ження умовно трансформуються в точки прийому) створення способу сейсмічної розвідки на відбитих сейсмічних хвиль. Таке уявлення є фізично хвилях, при якому здійснюється трансформація обґрунтованим, оскільки згідно з принципом Гюйданих МВХ в дані МСП, що дозволяє підвищити генса, кожну точку хвильового фронту можна ввадостовірність сейсмічної інформації, використати жати джерелом вторинної хвилі, а згідно з принцивідбиті хвилі для просвічування товщі гірських попом взаємності час поширення хвилі не зміниться, рід, що залягають в інтервалі між профілем сейсякщо поміняти місцями джерело і приймач хвилі. мічних спостережень, розташованим на поверхні Кожна точка відбиття, розташована на вибраземлі, і відбивальним горизонтом. ній відбивальній межі, розглядається як фіктивне Поставлена задача розв'язується тим, що в джерело збудження коливань з подальшим визнаспособі сейсмічної розвідки на відбитих хвилях, що ченням часу приходу цільової хвилі, відновленням включає паралельне одночасне переміщення кінематичних, динамічних і спектральних параметджерел і розміщення приймачів уздовж профілю рів цільової хвилі в площині досліджень на основі за методом загальної глибинної точки (МЗГТ), репідсумовування значень параметра в кожній облаєстрацію сигналів виконують методом відбитих сті розбиття, що перетинається сейсмічним прохвиль, причому пункт збудження при реєстрації менем (лінією, що сполучає уявне джерело коливідбитих хвиль поміщають на профілі приймачів з вань з пунктом прийому), і нормуванням винесенням або без винесення щодо розміщення одержаного результату на число променів, що приймачів, згідно з корисною моделлю, вибирають проходять через дану область розбиття. відбивальну межу, над якою розташований об'єкт Таким чином, промінь відбитої хвилі шляхом дослідження, з початкових записів хвиль формудублювання запису хвилі умовно розбивається на ють сейсмограми загальної глибинної точки (ЗГТ) два промені прохідних хвиль. Для слабконахилеспособом перегруповування сейсмічних каналів, них меж довжину цих двох променів можна вважаякі умовно рахують сейсмограми загального пункти рівною в межах допустимої точності. Довжина ту збудження (ЗПЗ), дублюють сейсмограми ЗГТ, кожного з двох променів рівна (в межах точності) умовні сейсмограми ЗПЗ переводять у формат половині довжини променя відбитої хвилі, тому оброблювальної системи методу сейсмічного прореальна швидкість поширення хвиль свічування (МСП) і обробляють за методом МСП, трансформується в умовну швидкість, яка в два при якому кожну точку відбиття, розташовану на рази менше реальної. вибраній відбивальній межі, розглядають як фіктиДля оброблення даних МВХ, трансформовавне джерело збудження коливань з подальшим них вище описаним способом, без змін підходить визначенням часу приходу цільової хвилі, відновсистема оброблення даних МСП. На вхід ленням кінематичних, динамічних і спектральних оброблювальної системи МСП подаються сейсмопараметрів цільової хвилі в площині досліджень на грами прохідних хвиль із загальною точкою збудоснові підсумовування значень параметра в кожній ження. Оскільки умовною точкою збудження в області розбиття, що перетинається сейсмічним трансформованих прохідних променях є точки променем, і нормуванням одержаного результату відбиття реальних хвиль, то як початкові сейсмона число променів, що проходять через дану обграми необхідно використовувати сейсмограми ласть розбиття. ЗГТ. Кожна сейсмограма ЗГТ є групою записів В процесі розрахунку параметрів прохідних хвиль, у яких координати середніх точок між джехвиль об'єкт просвічування розбивається на осерелом і приймачем збігаються (див. Фіг.3). Для редки, і кожен прохідний промінь в процесі розраслабконахилених відбивальних меж всі точки хунку відтворюється стільки разів, скільки осередвідбиття в сейсмограмі ЗГТ знаходяться в межах ків він перетинає. Розглянемо, наприклад, вузької площадки, яка в сейсморозвідці ситуацію, в якій промінь відбитої хвилі перетинає називається ЗГП (загальна глибинна площадка) N осередків (див. Фіг.3). Для горизонтальних і або в одній точці (в межах допустимої точності). слабконахилених відбивальних меж промінь Процес підготовки даних МВХ для відбитої хвилі є симетричним щодо нормалі до оброблювальної системи МСП виконується засомежі, проведеної з серединної точки на лінії спобами оброблювальної системи МВХ і складається стереження (точка рівновіддалена від джерела і з таких операцій: приймача). Частина променя відбитої хвилі від 1) Вибирають відбивальну межу, над якою джерела до точки відбиття перетинає N/2 розташовують об'єкт просвічування, що цікавить осередків, інша частина променя від точки дослідника, межа повинна упевнено простежувавідбиття до приймача перетинає N/2 осередків. тися на розрізах попереднього оброблення МВХ; Якщо запис відбитої хвилі продублювати, умовно 2) 3 початкових записів хвиль формують зіставивши кожній копії одну з частин променя сейсмограми ЗГТ способом перегруповування відбитої хвилі, до точки відбиття і після точки сейсмічних каналів. Сейсмограми ЗГТ умовно 5 13648 6 вважають сейсмограмами ЗПЗ, як загальні точки відбивальних меж і дозволяє підвищити результазбудження умовних сейсмограм ЗПЗ приймають тивність сейсморозвідувальних робіт. загальні точки відбиття реальних сейсмограм ЗГТ; На Фіг.1 зображена трансформація 3) Кожна сейсмограма ЗГТ дублюється, перша сейсмічного променя: а - в МСП; б – у ЗГТ, копія умовно представляє хвилю, що проходить на Фіг.2 – трансформація променя відбитої між реальним джерелом і точкою відбиття, друга хвилі в уявний промінь, копія умовно представляє хвилю, що проходить на Фіг.3 – трансформація сейсмічних променів між точкою відбиття і реальною точкою прийому; відбитих хвиль у сейсмічні промені прохідних 4) Схема розташування умовних джерел і хвиль. умовних приймачів зображається в площині, що Джерела інформації вертикально січе товщу порід і проходить через 1. A.c. 1672388 AI СССР, МКИ5 G01V1/00. профіль сейсмічних спостережень; Способ сейсморазведки/ Ю.А. Васильев. 5) Умовні сейсмограми ЗПЗ переводять у №4460417/25; Заявлено 14.07.88; Опубл.23.08.91, формат оброблювальної системи МСП і обробляБюл. №31 - 5с. ють за методом МСП. 2. A.c. 1266328 AI СССР, МКИ4 G01V1/00. Запропонований спосіб сейсмічної розвідки є Способ подземной сейсмической разведки / Ю.Г. дуже простим і надійним для слабконахилених Мясников. - №3436390/24-25; Заявлено 06.05.82 4с. 7 Комп’ютерна верстка В. Мацело 13648 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Автори англійською

Antsyferov Andrii Vadymovych, Tirkel Mykhailo Hodelevych, Tirkel Mykhailo Hodelievych

Автори російською

Анциферов Андрей Вадимович, Тиркель Михаил Годелевич

МПК / Мітки

МПК: G01V 1/00

Мітки: хвилях, спосіб, розвідки, сейсмічної, відбитих
