Анкер-ін’єктор

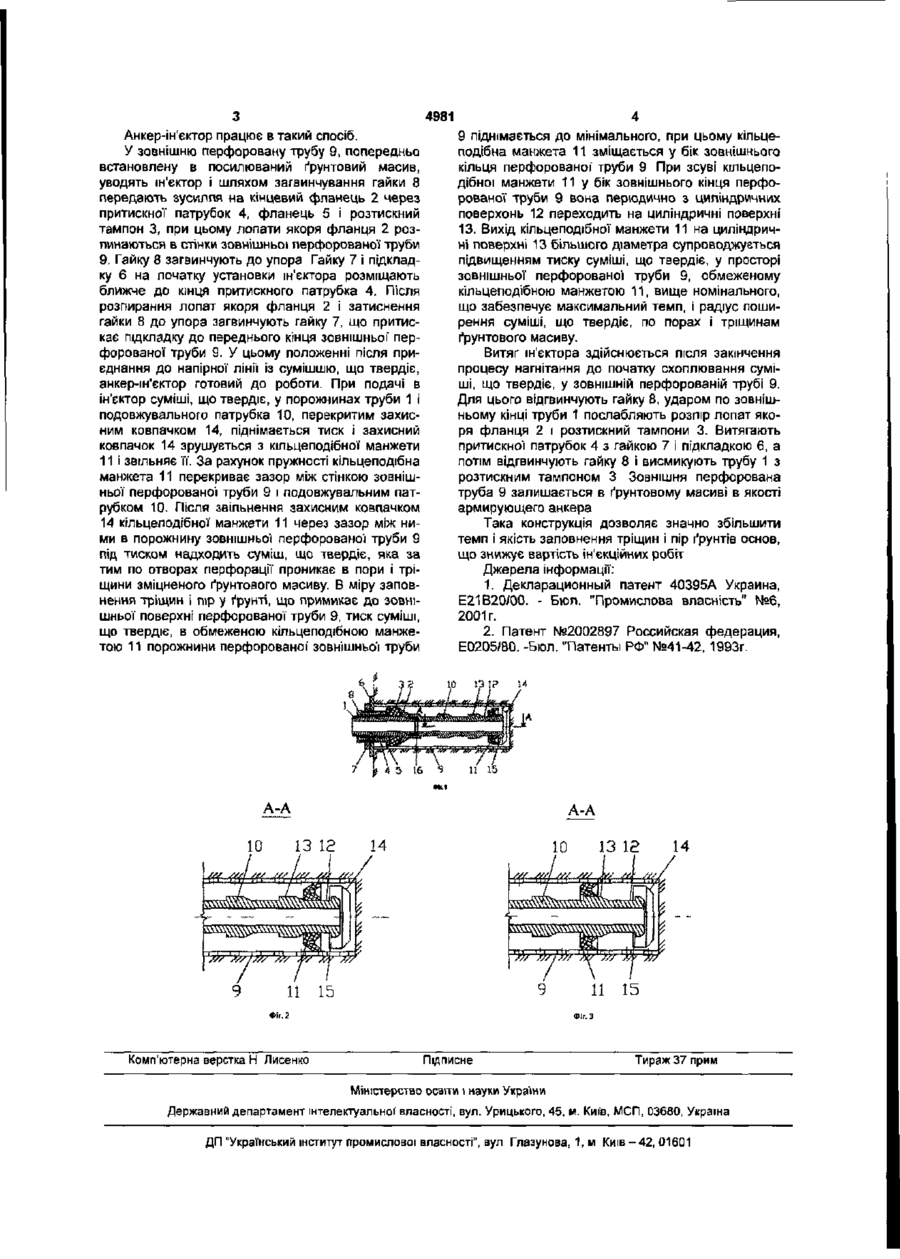

1. Анкер-ін'єктор, що містить зовнішню перфоровану і внутрішню труби, розтискний тампон, розміщений на внутрішній трубі між двома фланцями, який відрізняється тим, що додатково містить подовжувальний патрубок, жорстко закріплений на фланці труби, при цьому патрубок має кільцеподібну манжету з захисним ковпачком, зовнішній діаметр якого менше діаметра зовнішньої труби, причому захисний ковпачок розміщений на кільцевій манжеті з можливістю перекриття вільного кінця подовжувального патрубка. 2. Анкер-ін'єктор по п.1, який відрізняється тим, що поверхня подовжувального патрубка має періодичний профіль, утворений циліндричними поверхнями, що чергуються, двох різних діаметрів. Корисна модель відноситься до промислового і цивільного будівництва, а саме до пристроїв для нагнітання сумішей, що твердіють, у ґрунти основ фундаментів при їхньому посиленні. Відомі конструкції анкерів-ін'єкторів для нагнітання сумішей, що твердіють, які дозволяють виконувати роботи по зміцненню, але не забезпечують якісного виконання робіт через вихід розчину через верхні шари фунту на поверхню (1). Найбільш близьким до пропонованої корисній моделі відноситься ін'єктор для нагнітання сумішей, що твердіють, і анкерування тріщин (2). Однак таке конструктивне рішення не забезпечує якісне заповнення периферійних дрібних тріщин, що знижує якість ін'єкційних робіт. Задача корисної моделі - забезпечити якісне заповнення скріпним розчином ґрунтів основ фундаментів, які підлягають посиленню, за рахунок збільшення темпу заповнення пір і тріщин Поставлена задача досягається шляхом установки додаткового патрубка, жорстко закріпленим на фланці труби, при цьому патрубок має кільцеподібну манжету з захисним ковпачком, зовнішній діаметр якого менше діаметра зовнішньої труби, причому захисний ковпачок розміщений на кільцевій манжеті з можливістю переміщення вільного кінця подовжувального патрубка, а поверхня подовжувального патрубка має періодичний профіль, утворений циліндричними поверхнями різних діаметрів, що чергуються На Фіг.2 розріз А-А на Фіг.1 у момент подачі в анкер-ін'єктор суміші, що твердіє. На Фіг.З розріз А-А на Фіг.1 у процесі нагнітання суміші, що твердіє, у пори і тріщини грунту. Анкер-ін'єктор для нагнітання сумішей, що твердіють, містить трубу 1, кінець якої забезпечен фланцем 2, виконаним у виді многолопастного якоря. На трубі вільно насадженій розтискний тампон 3,пружинний патрубок 4 із фланцем 5, підкладкою б І гайкою 7. На виступаючому кінці труби 1 мається гайка 8 Труба 1 забезпечена герметично з'єднаним з нею співвісним пристроєм для рухливої герметизації ін'єктора в зовнішній перфорованій трубі 9, виконаним у виді подовжувального патрубка 10 із зовнішньою поверхнею періодичного профілю і змонтованої на ньому кільцевої манжети 11. Періодичний профіль зовнішньої поверхні подовжувального патрубка 10 утворенім циліндричними поверхнями, що чергуються, двох різних діаметрів, причому поверхня 12 меншого діаметра забезпечує зсув кільцеподібної манжети 11 уздовж подовжувального патрубка 10 при номінальному тиску ін'єктування, а інша поверхня 13 більшого діаметра - при його перевищенні. Кільцева манжета 11 постачена захисним ковпачком 14 із зовнішнім діаметром, меншим діаметра зовнішньої' перфорованої труби 9 Захисний ковпачок 14 розміщений на кільцеподібній манжеті 11 з герметичним перекриттям вільного кінця 15 подовжувального патрубка 10. Для герметизації стику між трубою 1 і подовжувальним патрубком 10 між ними встановлена прокладка 16. На Фіг.1 зображений анкер-ін'єктор для нагнітання сумішей, що твердіють . 00 0> 4981 Анкер-Ін'єктор працює в такий спосіб. У зовнішню перфоровану трубу 9, попередньо встановлену в посилюваний ґрунтовий масив, уводять ін'єктор і шляхом загвинчування гайки 8 передають зусилля на кінцевий фланець 2 через притискної патрубок 4, фланець 5 і розтискний тампон 3, при цьому лопати якоря фланця 2 розпинаються в стінки зовнішньої перфорованої труби 9. Гайку 8 загвинчують до упора Гайку 7 і підкладку 6 на початку установки ін'єктора розміщають ближче до кінця притискного патрубка 4. Після розпирання лопат якоря фланця 2 і затиснення гайки 8 до упора загвинчують гайку 7, що притискає підкладку до переднього кінця зовнішньої перфорованої труби 9. У цьому положенні після приєднання до напірної лінії із сумішшю, що твердіє, анкер-ін'єктор готовий до роботи. При подачі в ін'єктор суміші, що твердіє, у порожнинах труби 1 і подовжувального патрубка 10, перекритим захисним ковпачком 14, піднімається тиск і захисний ковпачок 14 зрушується з кільцеподібної манжети 11 і звільняє її. За рахунок пружності кільцеподібна манжета 11 перекриває зазор між стінкою зовнішньої перфорованої труби 9 і подовжувальним патрубком 10- Після звільнення захисним ковпачком 14 кільцеподібної манжети 11 через зазор між ними в порожнину зовнішньої перфорованої труби 9 під тиском надходить суміш, що твердіє, яка за тим по отворах перфорації проникає в пори і тріщини зміцненого ґрунтового масиву. В міру заповнення тріщин і пір у грунті, що примикає до зовнішньої поверхні перфорованої труби 9, тиск суміші, що твердіє, в обмеженою кільцеподібною манжетою 11 порожнини перфорованої зовнішньої труби 9 піднімається до мінімального, при цьому кільцеподібна манжета 11 зміщається у бік зовнішнього кільця перфорованої труби 9 При зсуві кільцеподібної манжети 11 у бік зовнішнього кінця перфорованої труби 9 вона періодично з циліндричних поверхонь 12 переходить на циліндричні поверхні 13. Вихід кільцеподібної манжети 11 на циліндричні поверхні 13 більшого діаметра супроводжується підвищенням тиску суміші, що твердіє, у просторі зовнішньої перфорованої труби 9, обмеженому кільцеподібною манжетою 11, вище номінального, що забезпечує максимальний темп, і радіус поширення суміші, що твердіє, по порах і тріщинам ґрунтового масиву. Витяг ін'єктора здійснюється після закінчення процесу нагнітання до початку схоплювання суміші, що твердіє, у зовнішній перфорованій трубі 9. Для цього відгвинчують гайку 8, ударом по зовнішньому кінці труби 1 послабляють розпір лопат якоря фланця 2 і розтискний тампони 3. Витягають притискної патрубок 4 з гайкою 7 і підкладкою 6, а потім відгвинчують гайку 8 і висмикують трубу 1 з розтискним тампоном 3 Зовнішня перфорована труба 9 залишається в ґрунтовому масиві в якості армирующего анкера Така конструкція дозволяє значно збільшити темп і якість заповнення тріщин і пір ґрунтів основ, що знижує вартість ін'єкційних робіт Джерела інформації: 1. Декларационный патент 40395А Украйна, Е21В20/00. - Бюл. "Промислова власність" №6, 2001г. 2. Патент №2002897 Российская федерация, Е0205/80. -Бюл. "Патенты РФ" №41-42, 1993г. А-А ЇО 11 Комп'ютерна верстка Н Лисенко із іг и 15 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальноґ власності, вул. Урицького, 45, м. Київ, МСП, D3680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1,м Киів-42, 01601
