Багатоступеневий гвинтовий насос

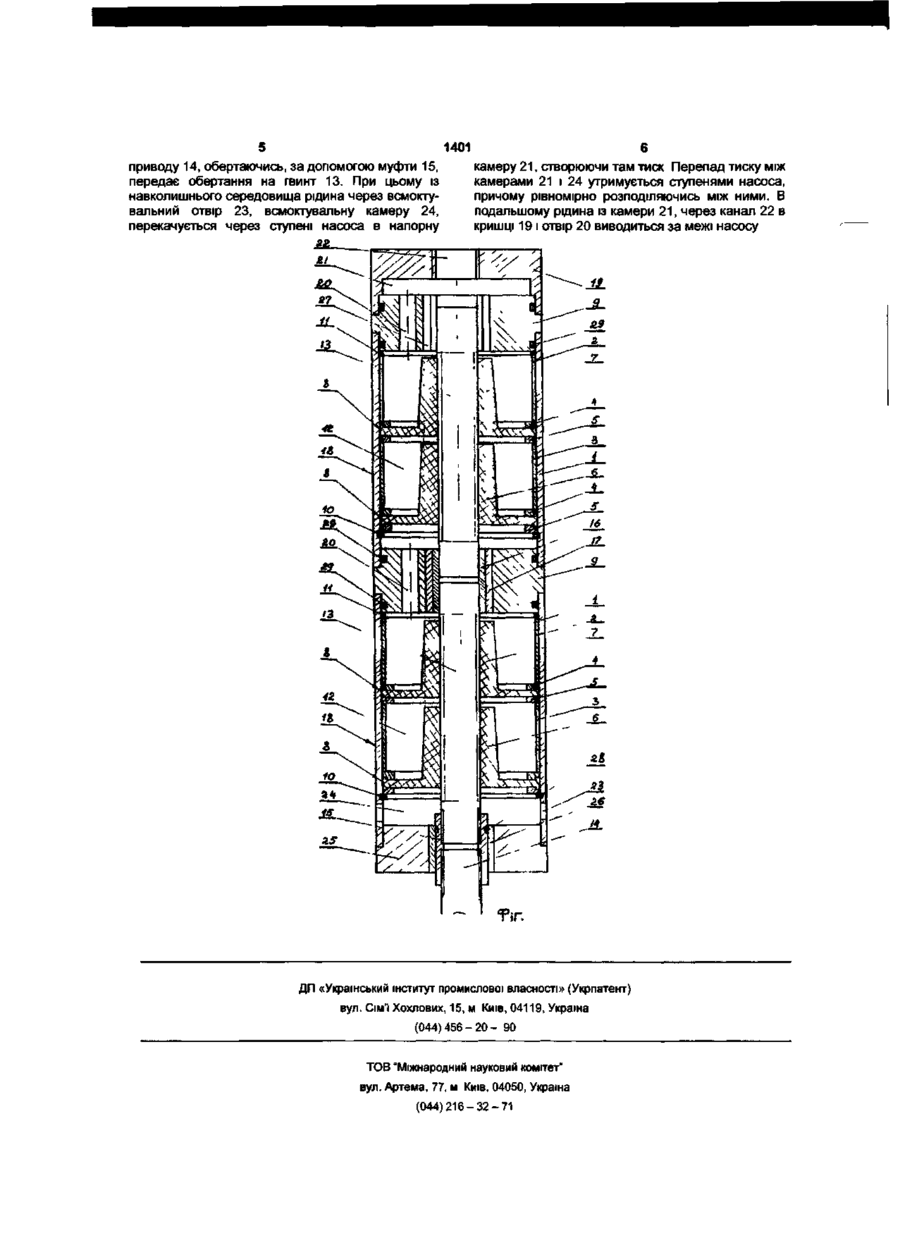

Гвинтовий насос, який містить обойму, герметично закріплену в корпусі за допомогою кришки і гайки, і гвинт, зв'язаний з приводом проміжним валом, нагнітальний отвір в гайці, з'єднаний з напірною камерою, утвореною кришкою зі сторони верхньої частини гвинта, і всмоктуючий отвір, зв'язуючий всмоктувальну камеру, утворену в корпусі зі сторони нижньої частини гвинта, з навко лишнім середовищем, який відрізняється тим, що гвинт, який зафіксований підшипниками ковзання по осі вала приводу і жорстко з ним зв'язаний без допомоги проміжного вала, розділений на частини, які з'єднані проміжними муфтами, суміщеними з підшипниками ковзання, нерухома частина яких спирається на гайку, що герметично закріплює в корпусі частину багатоступеневої обойми, що разом з частиною гвинта утворюють насосний блок, Корисна модель відноситься до насособудування, стосується заглибних гвинтових насосів і може знайти застосування в різних галузях народного господарства для перекачки рідких середовищ Відомий заглибний одногвинтовий насос для видобування нафти із свердловин описаний у книзі А В Крилова "Одногвинтові насоси", М 1962, crop 12, 141, рис 3,103 Насос містить пружну обойму, нерухомо та герметично закріплену в корпусі і гвинт зв'язаний із приводом проміжним валом, нагнітальний отвір із сторони верхнього кінця гвинта, з'єднаний з напорною камерою, що знаходиться в кришці і всмоктувальний отвір, що знаходиться в корпусі із сторони нижнього кінця гвинта і з'єднує всмоктувальну камеру з оточуючим середовищем Вал установлений на підшипнику ковзання і зафіксований від осьового переміщення радіальноупорним підшипником В якості вузла компенсації неспівпадання осей гвинта і привідного вала використовується ексцентрикова муфта, яка зв'язує гвинт і проміжний вал і розташована у всмоктувальній камері Одним із недоліків відомої конструкції можна вважати необхідність використання спеціальних вузлів для з'єднання неспівпадаючих осей валів приводу і гвинта, наприклад, типу ексцентрикової муфти, що, в свою чергу, знижує надійність пристрою, тому що такі муфти є джерелом вібрації Недоліком відомої конструкції можна вважати також наявність нескомпенсованого повного тиску, що створює насос, який діє на верхній край пружної обойми, створюючи в її матеріалі напруги, що перевищують гранично можливі, і це призводить до швидкого її руйнування Найближчою до тієї, що заявляється є конструкція гвинтового насоса, подана в патенті ПНР №84379, кл F 04 С 3/00 , що заявлена 18 09 73р №165217, опублікована 31 12 76р/ Див реферативний журнал ВІНІТІ, серія 61, 1978, №4 4 61 60П/ Відомий ГВИНТОВИЙ насос містить пружну обойму, герметично закріплену в корпусі за допомогою кришки і гайки, і гвинт, зв'язаний з приводом, нагнітальний отвір, зв'язаний з напорною камерою, утвореною в кришці із сторони верхньої частини гвинта, і всмоктуючий отвір, що зв'язує всмоктувальну камеру, яка утворена в корпусі із сторони нижньої частини гвинта, з навколишнім середовищем Обойма і гвинт утворюють гвинтову насосну пару Указані ознаки є загальні з конструкцією, що заявляється щонайменша КІЛЬКІСТЬ ЯКИХ В насосі рівна одному, а ступені пружної обойми, щонайменша КІЛЬКІСТЬ яких в межах блока рівна двом, встановлені послідовно на спільному гвинті, відслідковуючи радіальні переміщення гвинта і утворюючи між собою проміжні камери, в яких розподіляється рівномірно створюваний насосом тиск
