Пристрій для виміру напряму і швидкості течії

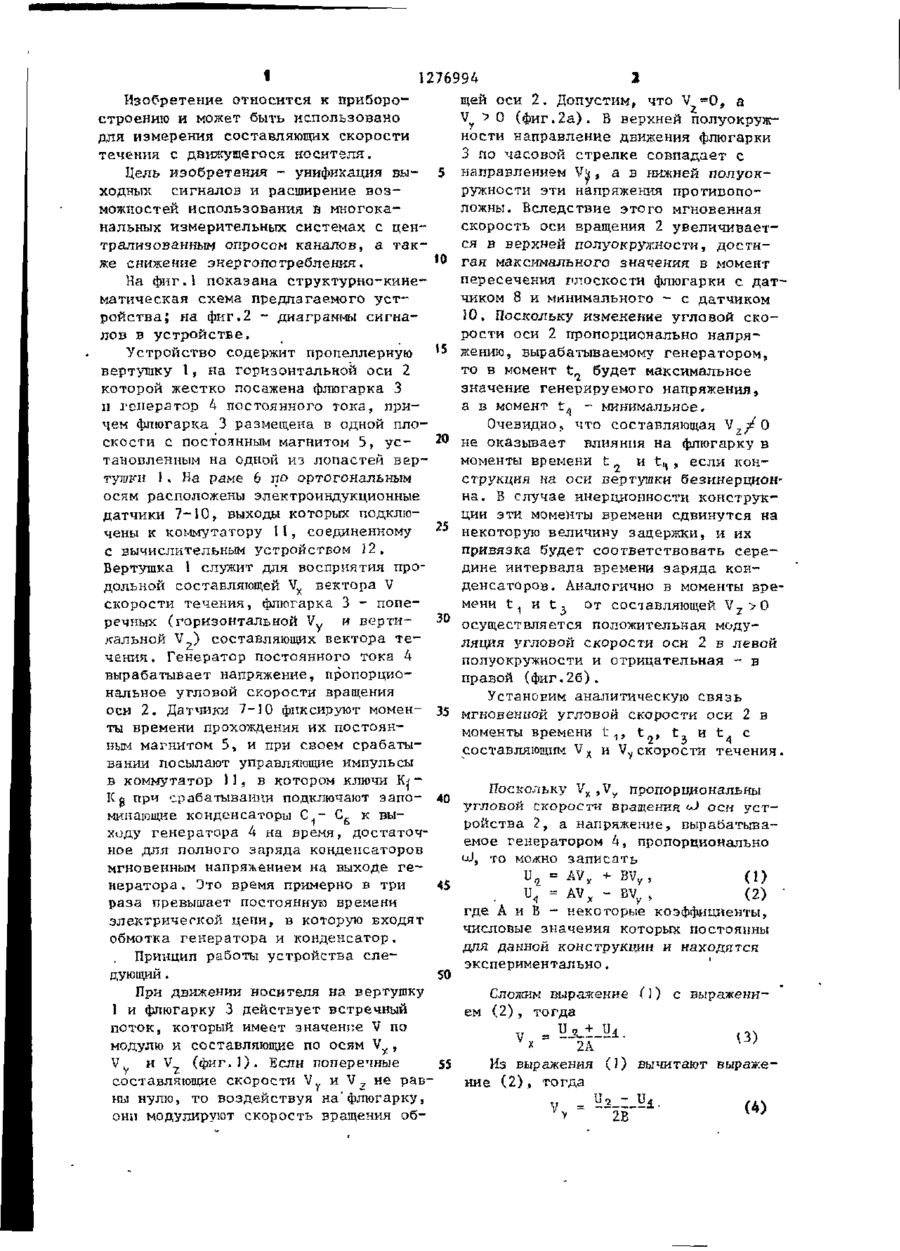

Изобретение может быть использовано для измерения составляющих скорости течения с движущегося носит е л я . Цель изобретения - унификация выходных сигналов, расширение в о з можностей использования в многока нальных системах с централизованным опросом каналов и снижение энергопотребления. Под действием набегающего потока с вектором скорости V вращается со скоростью, пропорциональной составляющей V , вертушка 1, мгновенная скорость которой за счет флюгарки 3 изменяется под действием боковых составляющих течения V , V x . В момент прохождения флюгаркой 3 элек троиндукциоиных датчиков 7, 8, 9 и 10 осуществляется кратковременное подключение через коммутатор 11 выхода генератора 4 на запоминающие конденсаторы С - Cfi вычислителя 12. На конденсаторах С1 - С б формируются и запоминаются напряжения, значения которых на выводах "а*и ^"пропорциональны значениям составляющих V x , V y и V . 2 ил. Фиг 1 1 1276994 строению и может быть использовано для измерения составляющих скорости течения с движущегося носителя. Цель изобретения - унификация выходных сигналов и расширение в о з можностей использования в многоканальных измерительных системах с централизованным опросом каналов, а т а к же снижение энергопотребления. На фиг.1 показана структурно-кинематическая схема предлагаемого устройства; на фиг.2 - диаграммы сигналов в у с т р о й с т в е . Устройство содержит пропеллерную вертушку 1, на горизонтальной оси 2 которой жестко посажена флюгарка 3 и генератор 4 постоянного тока, причем флюгарка 3 размещена в одной плоскости с постоянным магнитом 5, у с тановленным на одной из лопастей в е р тушки 1 * На раме 6 по ортогональным осям расположены электроиндукционные датчики 7-10, выходы которых подключены к коммутатору 1I, соединенному с вычислительным устройством J2. Вертушка 1 служит для восприятия продольной составляющей Vx вектора V скорости течения, флюгарка 3 - поперечных (горизонтальной V y и вертикальной V.,) составляющих вектора течения . Генератор постоянного тока 4 вырабатывает напряжение, пропорциональное угловой скорости вращения оси 2. Датчики 7-10 фиксируют моменты времени прохождения их постоянным магнитом 5, и при своем срабатывании посылают управляющие импульсы в коммутатор П , в котором ключи ЩKg при срабатывании подключают запоминающие конденсаторы С - C g к выходу генератора 4 на время, достаточное для полного заряда конденсаторов мгновенным напряжением на выходе генератора. Это время примерно в три раза превышает постоянную времени электрической цепи, в которую входят обмотка генератора и конденсатор. Принцип работы устройства следующий . 5 • 0 15 20 75 30 V Vyv > О ( ф и г . 2 а ) , В верхней полуокружности направление движения флюгарки 3 по часовой стрелке совпадает с направлением Vu , а в нижней полуокружности эти напряжения противоположны. Вследствие этого мгновенная скорость оси вращения 2 увеличивается в верхней полуокружности, достигая максимального значения в момент пересечения плоскости флюгарки с д а т чиком 8 и минимального - с датчиком 10, Поскольку изменение угловой с к о рости оси 2 пропорционально напряжению, вырабатываемому генератором, то в момент t 7 будет максимальное значение генерируемого напряжения, а в момент ц - минимальное. Очевидно j, что составляющая V_._/ О не оказывает влияния на флюгарку в моменты времени t и Ц , если конструкция на осп вертушки безинерционна. В случае инерционности конструкции эти моменты времени сдвинутся на некоторую величину задержки, и их привязка будет соответствовать середине интервала времени заряда конденсаторов. Аналогично в моменты времени t , и t 3 от составляющей V z > 0 осуществляется положительная модуляция угловой скорости оси 2 в левой полуокружности и отрицательная - в правой ( ф и г . 2 6 ) . Установим аналитическую связь мгновенной угловой скорости оси 2 в моменты времени t 1 , t и t составляющим Vx и V y скорости течения. Поскольку V x ,V y пропорциональны угловой скорости вращения
