Система опалення приміщень

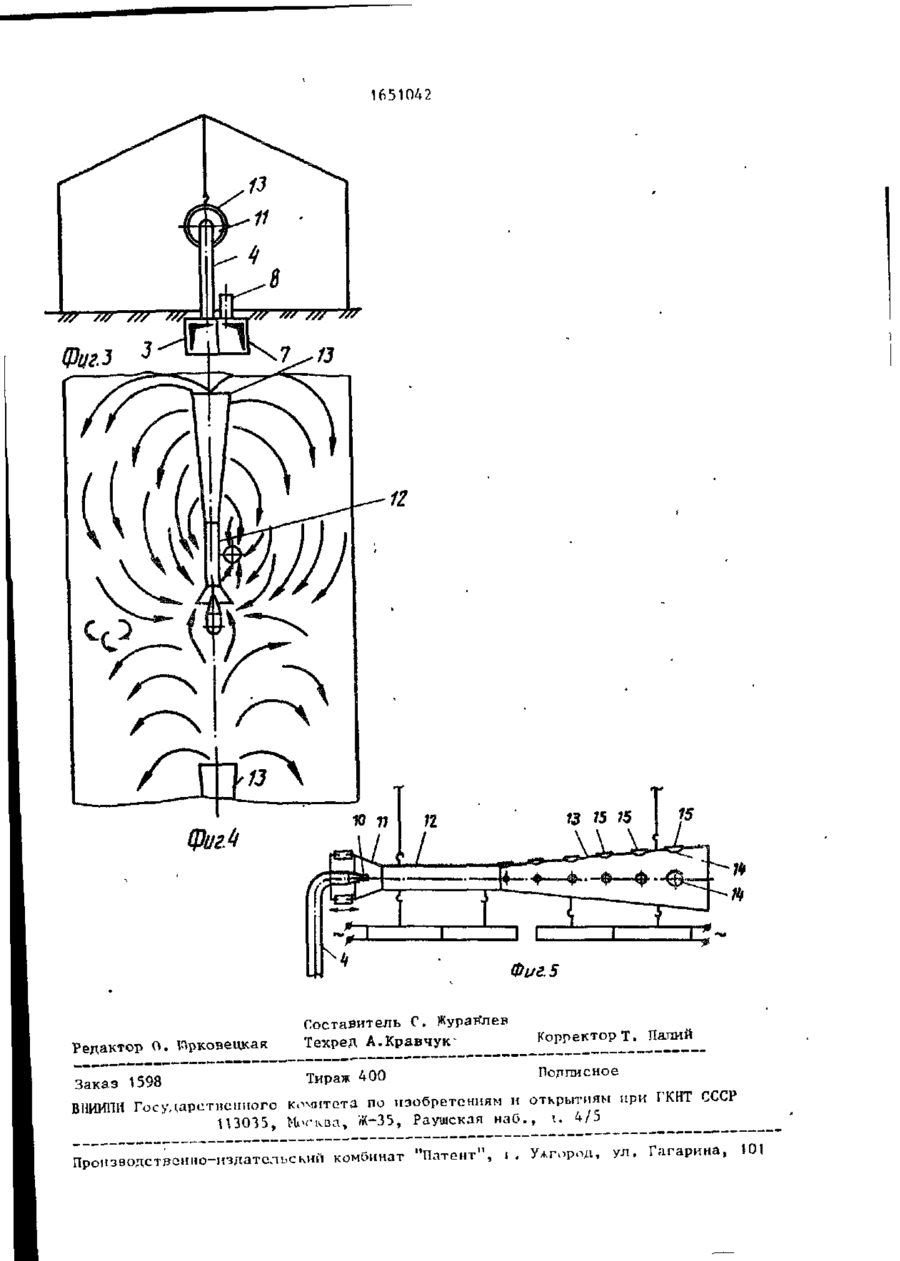

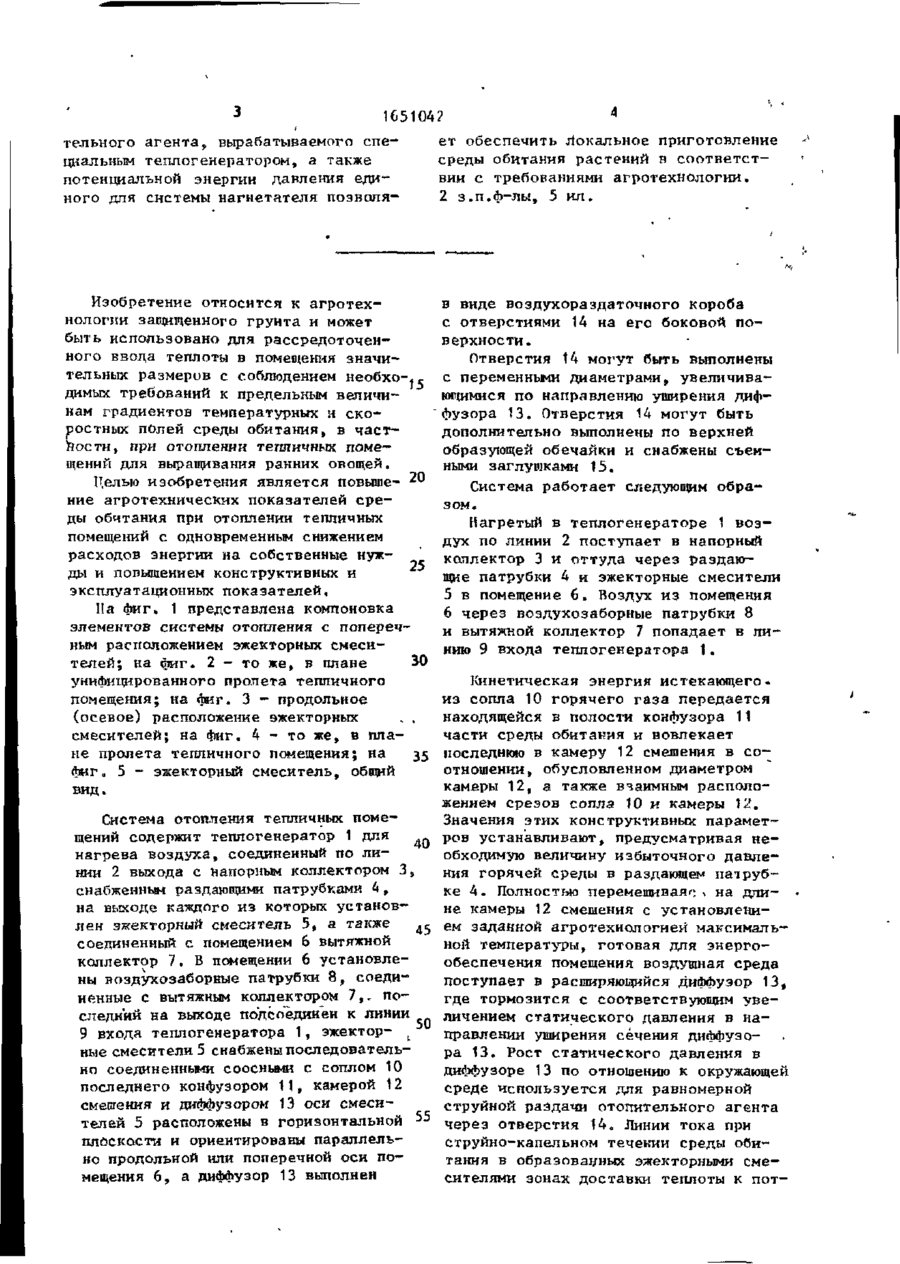

Изобретение относится к промышленной теплотехнодогии и может быть использовано для отопления больших помещений, например сооружений защищенного грунта в агропромышленности. С целью повышения агротехнических показателей среды обитания при отоплении тепличных помещений с одновременным снижением расходов энергии на собственные нужды и повышением конструктивных и эксплуатационных показателей в помещении 6 установлены воздухозаборыые патрубки 8, соединенные с вытяжным коллектором 7# Коллектор 7 на выходе подсоединен к линии входа теплогенератора 1. Эжекторные смесители 5 снабжены последовательно соединенными соосными с соплом 10 последнего конфузором 11, камерой 12 смешения и диффузором 13. Оси смесителей расположены в горизонтальной плоскос•и и ориентированы параллельно продольт ной или поперечной оси помещения 6. диффузор 13 выполнен в виде воздухораздаточного короба с отверстиями на его боковой поверхности. Отверстия 14 выполнены с переменными диаметрами, увеличиваювдимнея по направлению уширения диффузора 13. Отверстия 14 дополнительно выполнены по верхней поверхности диффузора 13. Все отверстия 14 снабжены съемными заглушками. Наличке регулируемых струйно-инжєкїіионньк смесительных камер, которые за счет высокой температуры воздушного отопи Четив Сл 165104? 4 тельного агента, вырабатываемого специальным теплогенератором, а также потенциальной энергии давления единого для системы нагнетателя позволя ет обеспечить вокальное приготовление среды обитания растений в соответствии с требованиями агротехнологии. 2 з.п.ф-лы, 5 ил. Изобретение относится к агротехнологни защищенного грунта и может быть использовано для рассредоточенного ввода теплоты в помещения значительных размеров с соблюдением необхо-, димых требований к предельным величинам градиентов температурных и скоростных полей среды обитания, в частности, при отоплении тепличных помещений для выращивания ранних овощей. Целью изобретения является повыше- ' ние агротехнических показателей среды обитания при отоплении тепличных помещений с одновременным снижением расходов энергии на собственные нуж25 ды и повышением конструктивных и эксплуатационных показателей. Па фиг. 1 представлена компоновка элементов системы отопления с поперечным расположением эжекторных смесителей; на фиг. 2 - то же, в плане 30 унифицированного пролета тепличного помещения; на фиг. 3 - продольное (осевое) расположение эжекторных , . смесителей; на фиг. 4 - то же, в плане пролета тепличного помещения; на 35 фиг. 5 - эжекторный смеситель, общий вид. в виде воздухораздаточного короба с отверстиями 14 на его боковой поверхности. Отверстия 14 могут быть выполнены с переменными диаметрами, увеличивающимися по направлению уширения диффузора 13. Отверстия 14 могут быть дополнительно выполнены по верхней образующей обечайки и снабжены съемными заглушками 15. Система работает следующим образом. Нагретый в теплогенераторе 1 воздух по линии 2 поступает в напорный коллектор 3 и оттуда через раздающие патрубки 4 и эжекторные смесители 5 в помещение б. Воздух из помещения 6 через воздухозаборные патрубки 8 и вытяжной коллектор 7 попадает в линию 9 входа теплогенератора 1. Кинетическая энергия истекающегоиз сопла 10 горячего газа передается находящейся в полости конфузора 11 части среды обитания и вовлекает последнюю в камеру 12 смешения в соотношении, обусловленном диаметром камеры 12, а также взаимным расположением срезов сопла 10 и камеры 12. Система отопления тепличных помеЗначения этих конструктивных параметщений содержит теплогенератор 1 для _ ров устанавливают, предусматривая ненагрева воздуха, соединенный по лиобходимую величину избыточного давлении 2 выхода с напорным коллектором З э ния горячей среды в раздающем патрубснабженным раздающими патрубками 4 1 ке 4. Полностью перемешивая*-;-, на длина выходе каждого из которых установне камеры 12 смешения с установленилен зкекторный смеситель 5, а также ^ ем заданной агротехнологией максимальсоединенный с помещением 6 вытяжной ной температуры, готовая для энергоколлектор 7. В помещении 6 установлеобеспечения помещения воздушная среда ны воздухозаборные патрубки 8, соедипоступает в расширяюіцийся диффузор 13, ненные с вытяжным коллектором 7,, погде тормозится с соответствующим увеследний на выходе подсоединен к линии личением статического давления в на9 входа теплогенератора 1, эжектор- t правлении уширения сечения диффузоные смесители 5 снабжены последовательра 13. Рост статического давления в но соединенными соосными с соплом 10 диффузоре 13 по отношению к окружающей последнего конфузором 11, камерой 12 среде используется для равномерной смешения и диффузором 13 оси смесиструйной раздачи отопительного агента телей 5 расположены в горизонтальной - 5 через отверстия 14„ Линии тока при > плоскости и ориентированы параллельструйно-капельном течении среды обино продольной или поперечной оси потания в образованных эжекторными смемещения 6, а диффузор 13 выполнен сителями зонах доставки теплоты к пот 5 165 ребителю (грядкам с растениями) показаны на Лиг. I и 2. Благодаря этому система отопления обладает рядом новых функциональных возможностей. Освобождая от заглушек 15 только отверстия (фиг. 3) на верхней поверхности диффузора 13, обеспечивают условия интенсивного протаивания снежного покрова купола обогреваемого помещения, что крайне важно для обеспечения целостности легковоэводимого пленочного покрытия при обильных зимних осадках. Формула и з о б р е т е н и я на собственные нужды и повышением конструктивных и эксплуатационных показателей, в помещении установлены воздухозаборные патрубки, соединенные с вытяжным коллектором, последний на выходе подсоединен к линии входа теплогенератора, эжекторные смесите" ли снабжены последовательно соединенными соосными с соплом последнего конфузором, камерой смешения и диффузором, оси смесителей расположены в горизонтальной плоскости и ориентированы параллельно продольной или попереч* ной оси помев(ения, а диффузор выполнен в виде воздухораздаточного короба с отверстиями на его боковой поверхности. 1. Система отопления помещений, содержащая теплогенератор для нагре^" ва воздуха, соединенный по линии 2. Система по п. 1, о т л и ч авыхода с напорным коллектором, снабженным раздающими патрубками,, на вы- 20 ю щ а я с я тем, что отверстия ходе каждого из которых установлен выполнены с переменными диаметрами, эжекторный смеситель, а также соедиувеличивающимися по направлению ушиненный с помещением вытяжной коллекрения диффузора. тор, о т л и ч а ю щ и й с я тем, 3. Система по п. 1, о т л и ч а что» с целью повышения агротехничес- 25 ю щ а я с я тем, что отверстия доких показателей среды обитания при полнительно выполнены на верхней отоплении тепличных помещений с одноповерхности диффузора и все отверстия временным снижением расхода энергии снабжены съемными заглушками. Фиг. Z 1651042 Фиг. 5 Редактор О. Юрковецкая Составитель С. Журав'лев Техред А-Кравчук; І Тира, 400 Подписное ВНИИПИ Государстпсиного комитета по изобретениям и открытиям при ГКНТ СССР Ш О 3 5 , Miw-KQa, Ж-35, Раушская наб., \. 4/5 .скип комбинат "Патент", і. Ужгород, ул. Гагарина, 101 Пронзводственио-издатслъс»
