Спосіб магнітного запису цифрової інформації

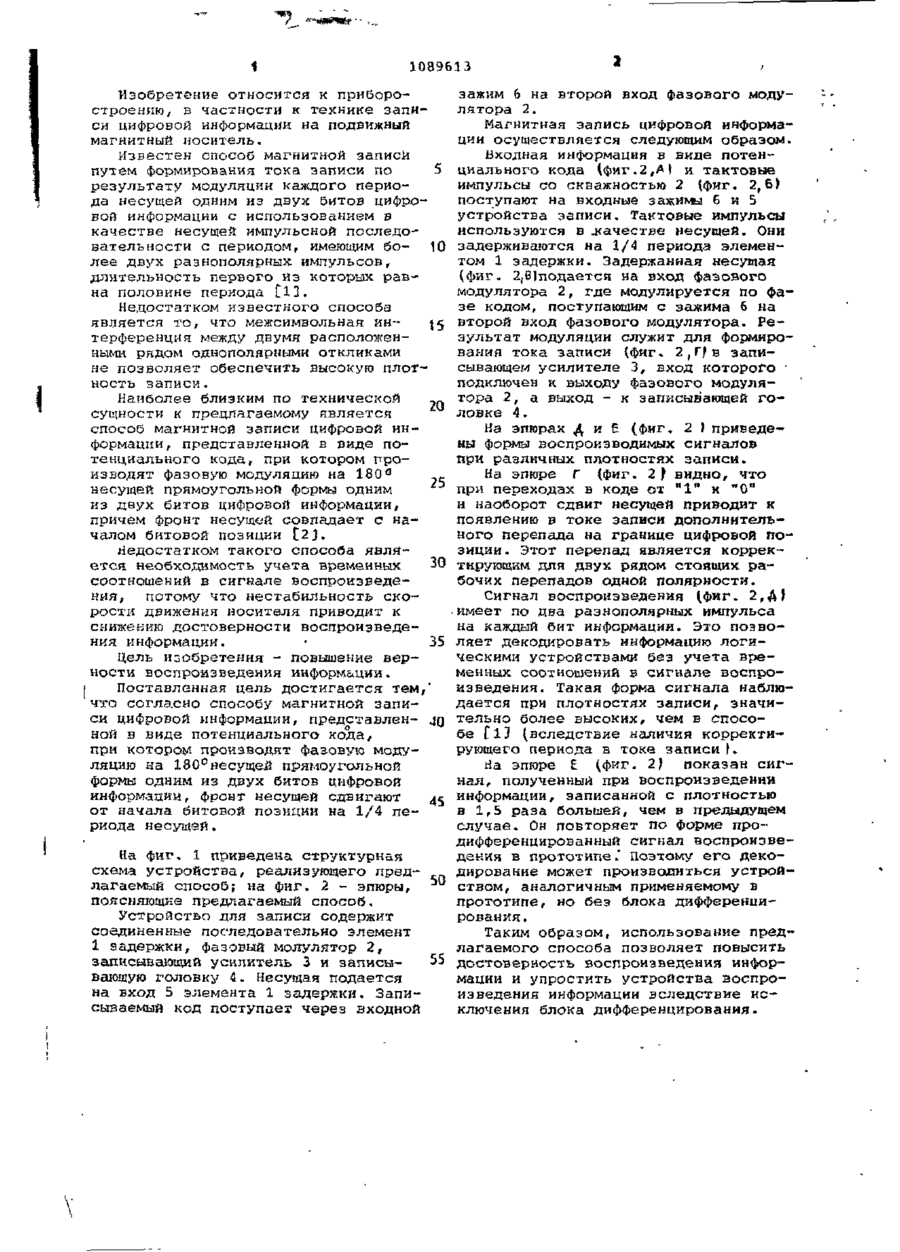

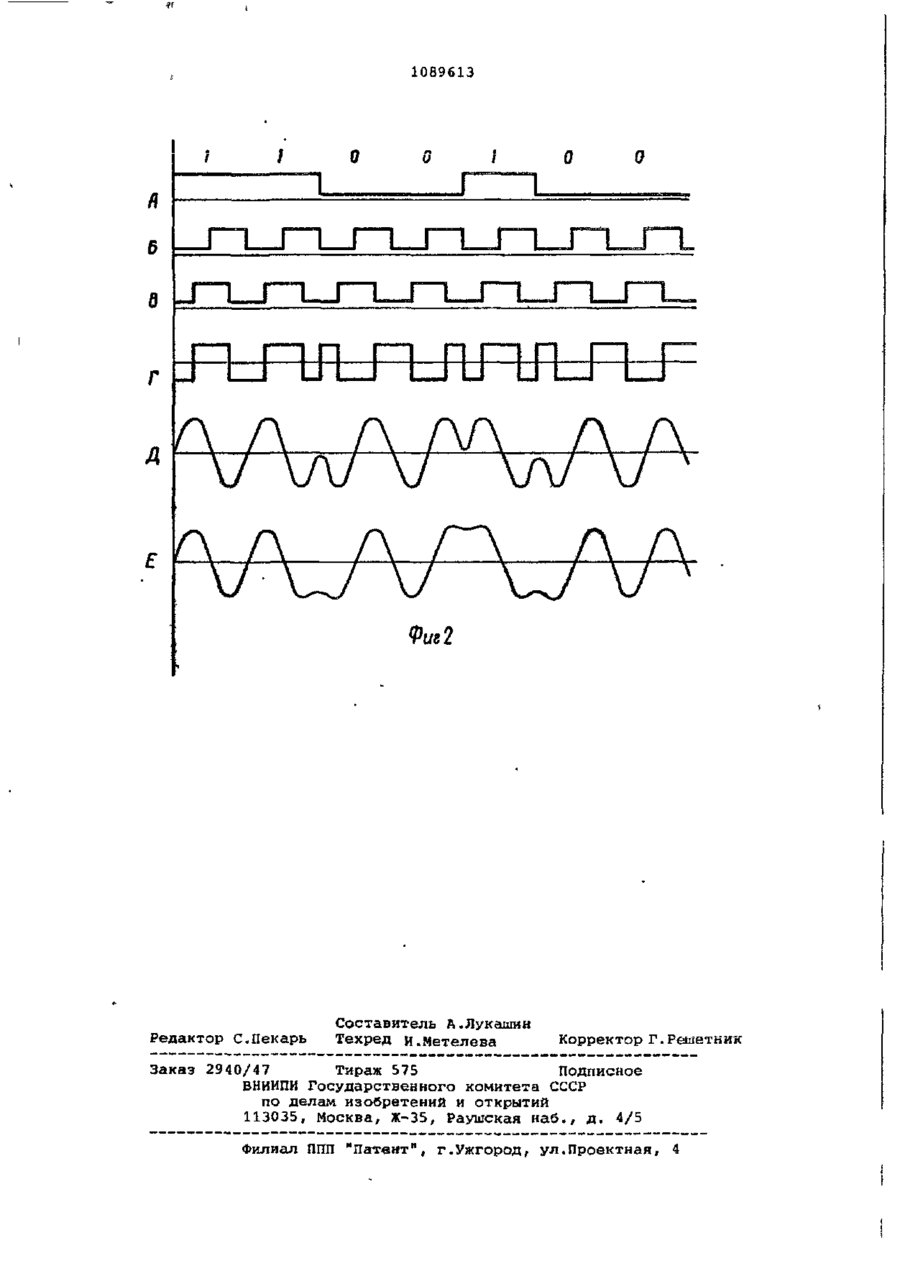

СПОСОБ МАГНИТНОЙ ЗАПИСИ ЦИФРОВОЙ ИНФОРМАЦИИ, представленной в виде потенциального кода, при котором производят фазовую модуляцию на 180° несущей прямоугольной формы одним из двух битов цифровой информации, о т л и ч а ю щ и й с я тем, что, с целью повышения верности воспроизведения информации, фронт несущей сдвигают от начала битовой позиции на 1/4 периода несущей. І 1 г 3 ч Фиг! ш 1089613 Изобретение относится к приборостроению, в частности к технике записи цифровой информации на подвижный магнитный носитель. Известен способ магнитной записи путем формирования тока записи по результату модуляции каждого периода несущей одним из двух битов цифровой информации с использованием в качестве несущей импульсной последовательности с периодом, имеющим бо- 10 лее двух разнополярных импульсов, длительность первого из которых равна половине периода £13. Недостатком известного способа является то, что межсимзольная интерференция между двумя расположенными рядом однополярными откликами не позволяет обеспечить высокую плотность записи. Наиболее близким по технической сущности к предлагаемому является способ магнитной записи цифровой информации, представленной в виде потенциального кода, при котором производят фазовую модуляцию на 180° 25 несущей прямоугольной формы одним из днух битов цифровой информации, причем фронт несущей совпадает с началом битовой позиции [2 3. Недостатком такого способа явля30 ется необходимость учета временных соотношений в сигнале воспроизведения, потому что нестабильность скорости движения носителя приводит к снижению достоверности воспроизведения информации. 35 Цель изобретения - повышение верности воспроизведения информации. Поставленная цель достигается тем, что согласно способу магнитной записи цифровой информации, представлен- jg ной в виде потенциального кода, при котором производят фазовую модуляцию на 180°несущей прямоугольной Формы одним из двух битов цифровой информации, фронт несущей сдвигают от начала битовой позиции на 1/4 периода несущей. зажим 6 на второй вход фазового модулятора 2. Магнитная запись цифровой информации осуществляется следующим образом. Входная информация в виде потенциального кода (фиг.2,А) и тактовые импульсы со скважностью 2 (фиг. 2,6) поступают на входные зажимы 6 и 5 устройства записи. Тактовые импульсы используются в .качестве несущей. Они задерживаются на 1/4 периода элементом 1 задержки. Задержанная несущая (фиг. 2,8)подается на вход фазового модулятора 2, где модулируется по фазе кодом, поступающим с зажима 6 на второй вход фазового модулятора. Результат модуляции служит для формирования тока записи (фиг, 2,Г/в записывающем усилителе 3, вход которого • подключен к выходу фазового модулятора 2, а выход - к записывающей головке 4. На эпюрах Д и Є (фиг. 2 Ї приведены формы воспроизводимых сигналов при различных плотностях записи. На эпюре Г (фиг. 2 ) видно, что при переходах в коде от " 1 " к " 0 " и наоборот сдвиг несущей приводит к появлению в токе записи дополнительного перепада на границе цифровой позиции. Этот перепад является корректирующим для двух рядом стоящих рабочих перепадов одной полярности. Сигнал воспроизведения (фиг. 2,Д^ имеет по два раэнополярных импульса на каждый бит информации. Это позволяет декодировать информацию логическими устройствами без учета временных соотношений в сигнале воспроизведения. Такая форма сигнала наблюдается при плотностях записи,, значительно более высоких, чем в способе fl3 (вследствие наличия корректирующего периода в токе записи )„ На эпюре £ (фиг. 2) показан сигнал, полученный при воспроизведении информации, записанной с плотностью в 1,5 раза большей, чем в предыдущем случае. Он повторяет по форме продифференцированный сигнал воспроизведения в прототипе . Поэтому его деко* На фиг. 1 приведена структурная дирование может производиться устройсхема устройства, реализующего предлагаемый способ; на фиг. 2 - эпюры, 50 ством, аналогичным применяемому в прототипе, но без блока дифференципоясняющие предлагаемый способ. рования. Устройство для записи содержит соединенные последовательно элемент Таким образом, использование пред1 задержки, фазовый молулятор 2, лагаемого способа позволяет повысить записывающий усилитель 3 и записы55 достоверность воспроизведения инР~ вающую головку 4. Несущая подается мации и упростить устройства воспрона вход 5 элемента 1 задержки. Запиизведения информации вследствие иссываемый кед поступает через входной ключения блока дифференцирования. 1089613 о fi б tfl FtRfl д Фиг 2 Редактор С.Пекарь Составитель А.Лукашин Техред И.Метелева Корректор Г.Решетник Заказ 2940/47 Тираж 575 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ПГЇП "Патент", г.Ужгород, ул.Проектная, 4
