Пристрій одноканального автопідстроювання частоти гетеродина в імпульсній радіолокаційній станції

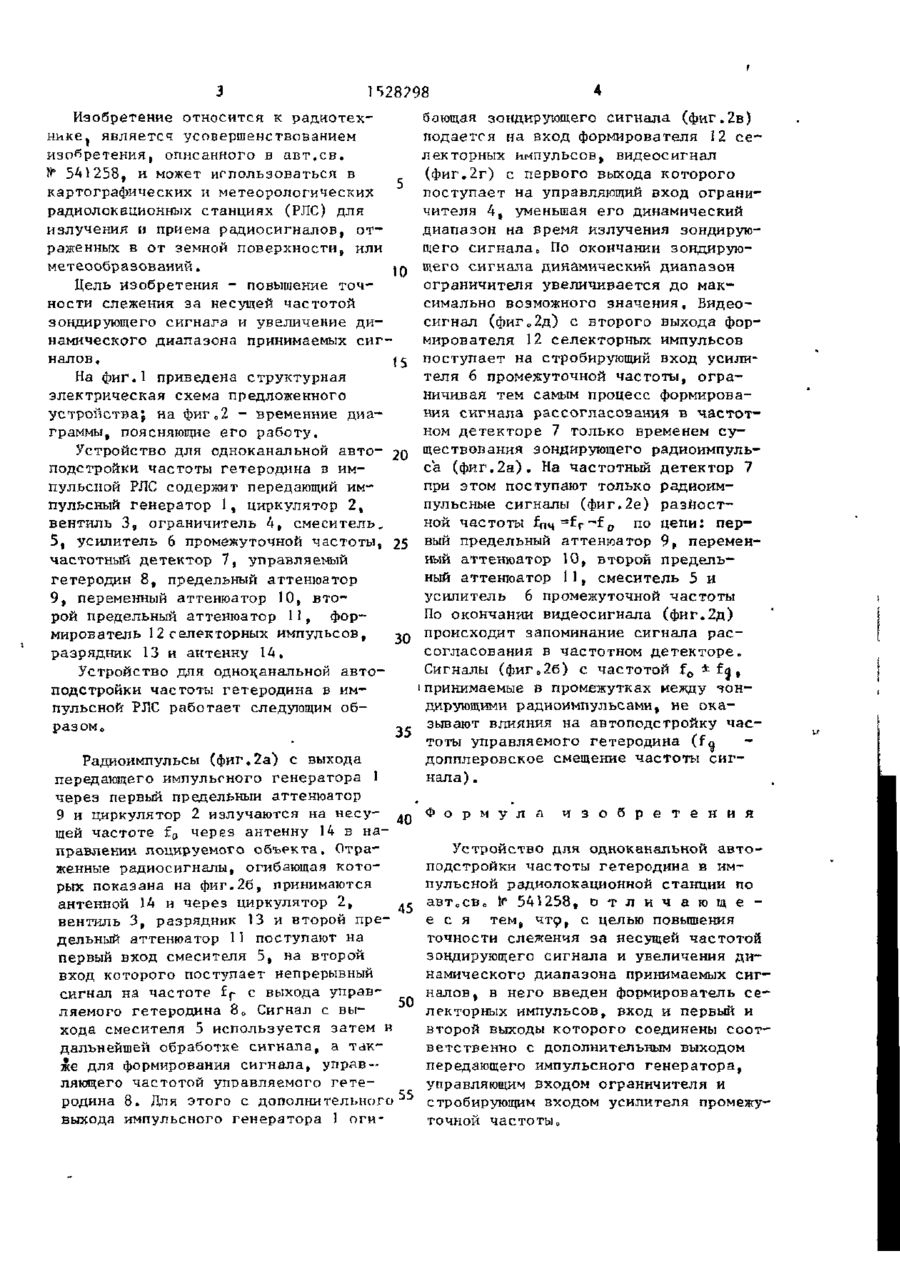

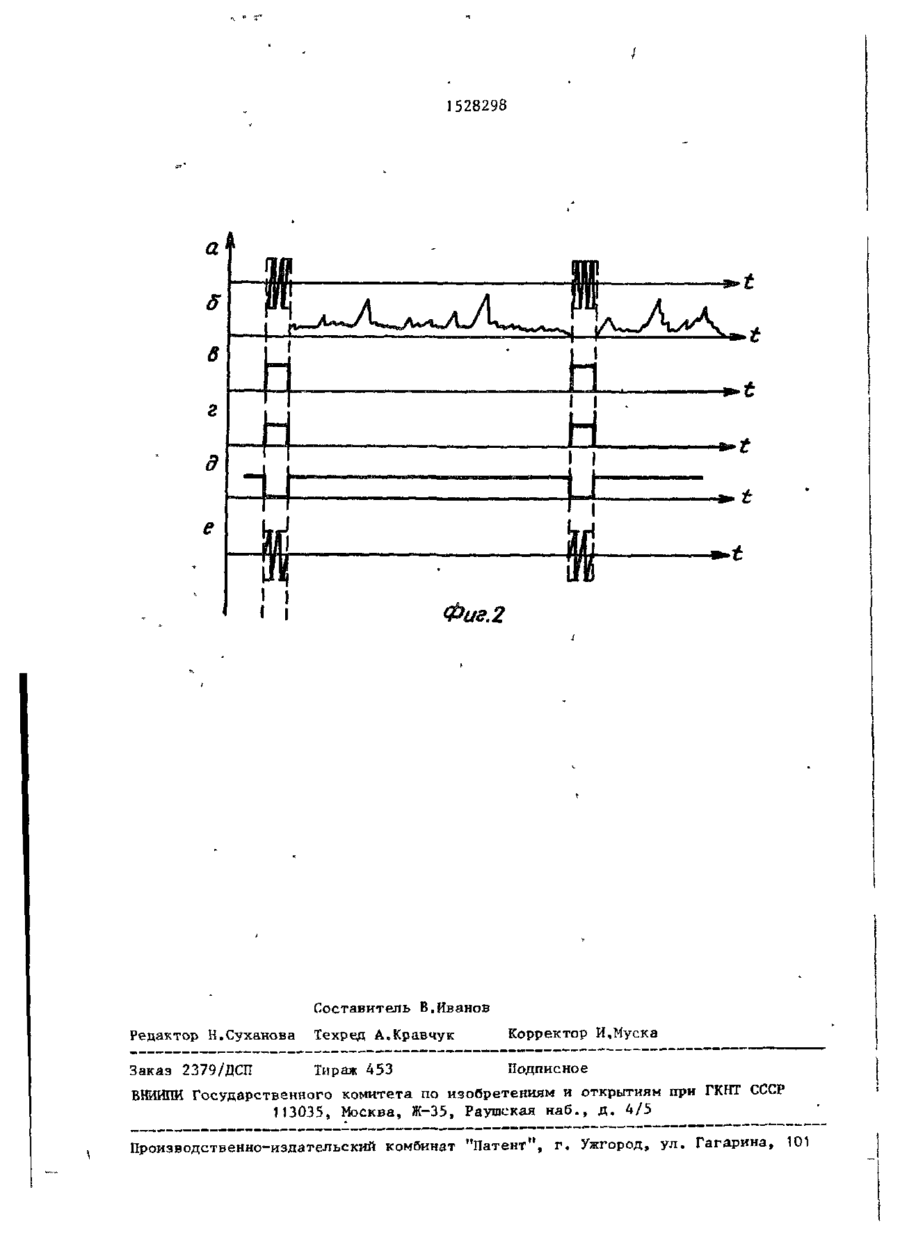

Изобретение относится к радиотехн и к е . Цель изобретения - повышение точности слежения з а несущей ч а с т о т о й зондирующего сигнала и увеличение д и намического диапазона принимаемых сигн а л о в . Устр-во содержит передающий импульсный г - р 1, циркулятор 2, вентиль 3, ограничитель 4 , смеситель 5 , у с и л и т е л ь 6 промежуточной ч а с т о т ы , ч а с тотный д е т е к т о р 7, управляемый г е т е родин 8, предельные аттенюаторы 9 и 11, переменный аттенюатор 10» формирователь 12 селекторных импульсов, разрядник 13 и антенну 14. Цель достиг а е т с я введением формирователя 12, который вырабатывает два видеосигнал л а , один из которых поступает на у п равляющий вход ограничителя 4 в уменьшая е г о динамический диапазон н а в р е мя излучения зондирующего с и г н а л а , а другой - на стробирующий вход у с и лителя 6 , ограничивая тем самым п р о цесс формирования сигнала р а с с о г л а с о вания в д е т е к т о р е 7 только временем Є существования зондирующего р а д и о импульс а 0 2 ило Фиг.1 45-89 (Л 1528298 Изобретение относится к радиотехнике . является усовершенствованием изобретения, описанного в авт.ев. № 541258, и может использоваться в картографических и метеорологических радиолокационных станциях (РЛС) для излучения и приема радиосигналов, отраженных в от земной поверхности, или JQ метеообразований. Цель изобретения - повышение точности слежения за несущей частотой зондирующего сигнага и увеличение динамического диапазона принимаемых сигналов , На фиг.1 приведена структурная электрическая схема предложенного устройства; на фиг„2 - временние диаграммы, поясняющие его работу. Устройство для одноканальной авто- 20 подстроики частоты гетеродина в импульсной РЛС содержит передающий импульсный генератор 1, циркулятор 2, вентиль 3, ограничитель 4, смеситель. 5, усилитель 6 промежуточной частоты, 25 частотный детектор 7, управляемый гетеродин 8„ предельный аттенюатор 9, переменный аттенюатор 10, второй предельный аттенюатор 11, формирователь 12 селекторных импульсов, 30 разрядник 13 и антенну 14. Устройство для одноканальной автоподстройки частоты гетеродина в импульсной РЛС работает следующим образом0 35 4 бающая зондирующего сигнала (фиг.2в) подается на вход формирователя 12 селекторных импульсов, видеосигнал (фиг.2г) с первого выхода которого поступает на управляющий вход ограничителя 4, уменьшая его динамический диапазон на время излучения зондирующего сигнала„ По окончании зондирующего сигнала динамический диапазон ограничителя увеличивается до максимально возможного значения. Видеосигнал (фиг о 2д) с второго выхода формирователя 12 селекторных импульсов поступает на стробирующий вход усилителя 6 промежуточной частоты, ограничивая тем самым процесс формирования сигнала рассогласования в частотном детекторе 7 только временем суЩ е с т вования зондирующего радиоимпульса ( ф и г . 2 а ) , На частотный детектор 7 при этом поступают только радиоимпульсные сигналы (фиг.2е) р а з н о с т ной частоты fnH=f^-~f 0 п о Цепи: п е р вый предельный аттенюатор 9, переменный аттенюатор 10, второй п р е д е л ь ный аттенюатор 1 1 t смеситель 5 и усилитель 6 промежуточной частоты По окончании видеосигнала (фиг.2д) происходит запоминание сигнала р а с согласования в частотном д е т е к т о р е . Сигналы (фиг о 2б) с частотой fo ± fa , принимаемые в промежутках между з о н дирующими радиоимпульсами, не о к а зывают влияния на автоподстройку ч а с тоты управляемого гетеродина (f a допплеровское смещение частоты сигнала) . Радиоимпульсы (фиг.2а) с выхода передающего импульсного генератора 1 через первый предельный аттенюатор 9 и циркулятор 2 излучаются на несу- 40 Ф о р м у л а и з о б р е т е н и я щей частоте f0 через антенну 14 в направлении лоцируемого объекта. ОтраУстройство для однокакальной а в т о женные радиосигналы, огибающая котоподстройки частоты гетеродина в имрых показана на фиг.26, принимаются пульсной радиолокационной станции по антенной 1А и через циркулятор 2, а в т 0 с в о \Р 541258, о т л и ч а ю щ е 45 вентиль 3, разрядник 13 и второй прее с я тем, что, с целью повышения дельный аттенюатор 11 поступают на точности слежения за несущей частотой первый вход смесителя 5, на второй зондирующего сигнала и увеличения дивход которого поступает непрерывный намического диапазона принимаемых сигсигнал на частоте f r с выхода управналов, в него введен формирователь с е 50 лекторных импульсов, вход и первый и ляемого гетеродина 8 о Сигнал с выхода смесителя 5 используется затем и второй выходы которого соединены соотдальнейшей обработке сигнала, а такветственно с дополнительным выходом же для формирования сигнала, управпередающего импульсного генератора, ляющего частотой управляемого гетеуправляющим входом ограничителя и ее родина 8. Для этого с дополнительного J J выхода импульсного генератора I оги стробирующим входом усилителя промежуточнои частоты, 1528298 Составитель В.Иванов Редактор Н.Суханова Техред А.Кравчук Корректор И,Муска Заказ 2379/ДСП Тираж 453 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 ___—.__»__—.__——.—..__—. — _ _ — _-.—..в^—.——..«вІ^——.^^^^—————.——•-—————.————————— — — . — Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
