Станина преса колонної конструкції швидкого монтажу

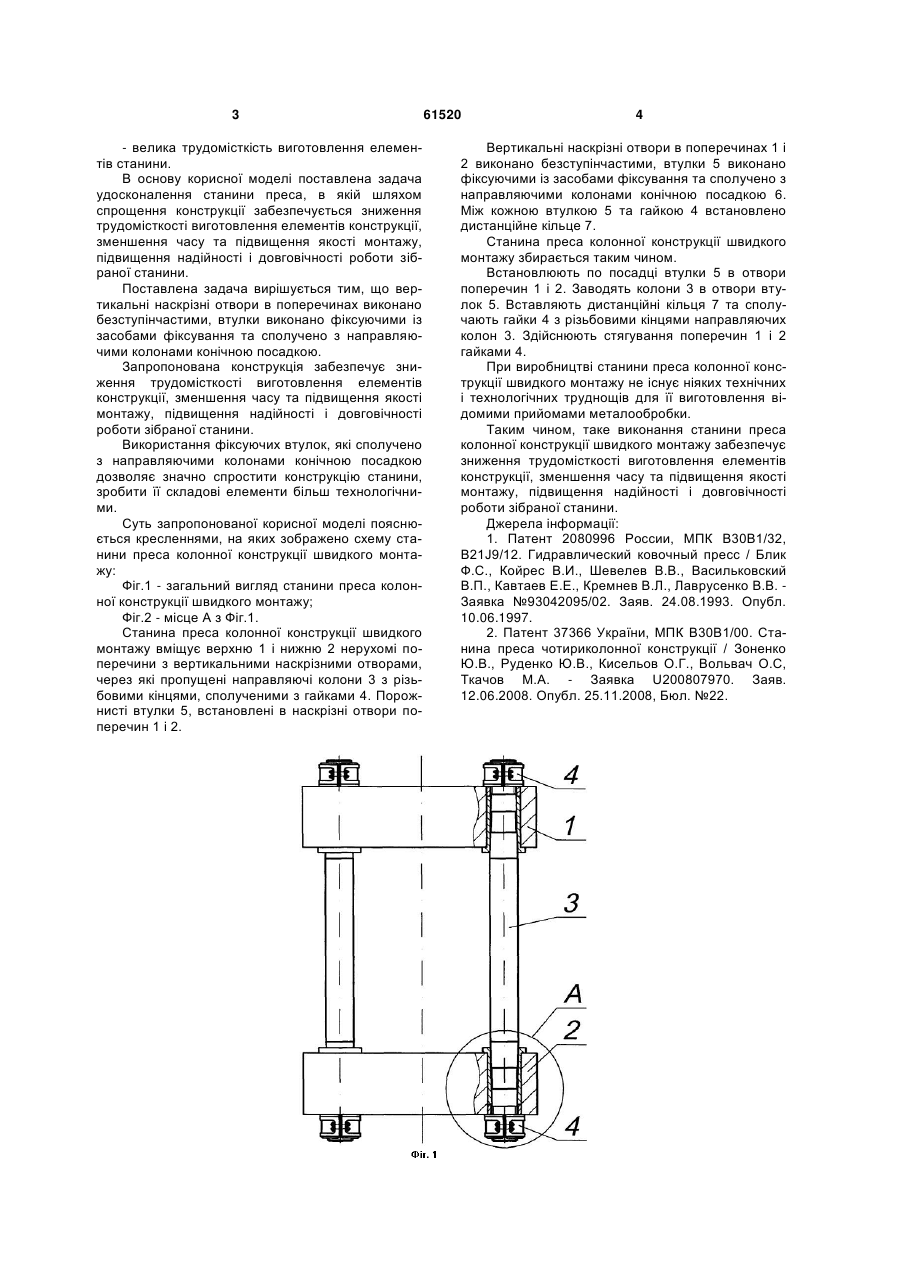

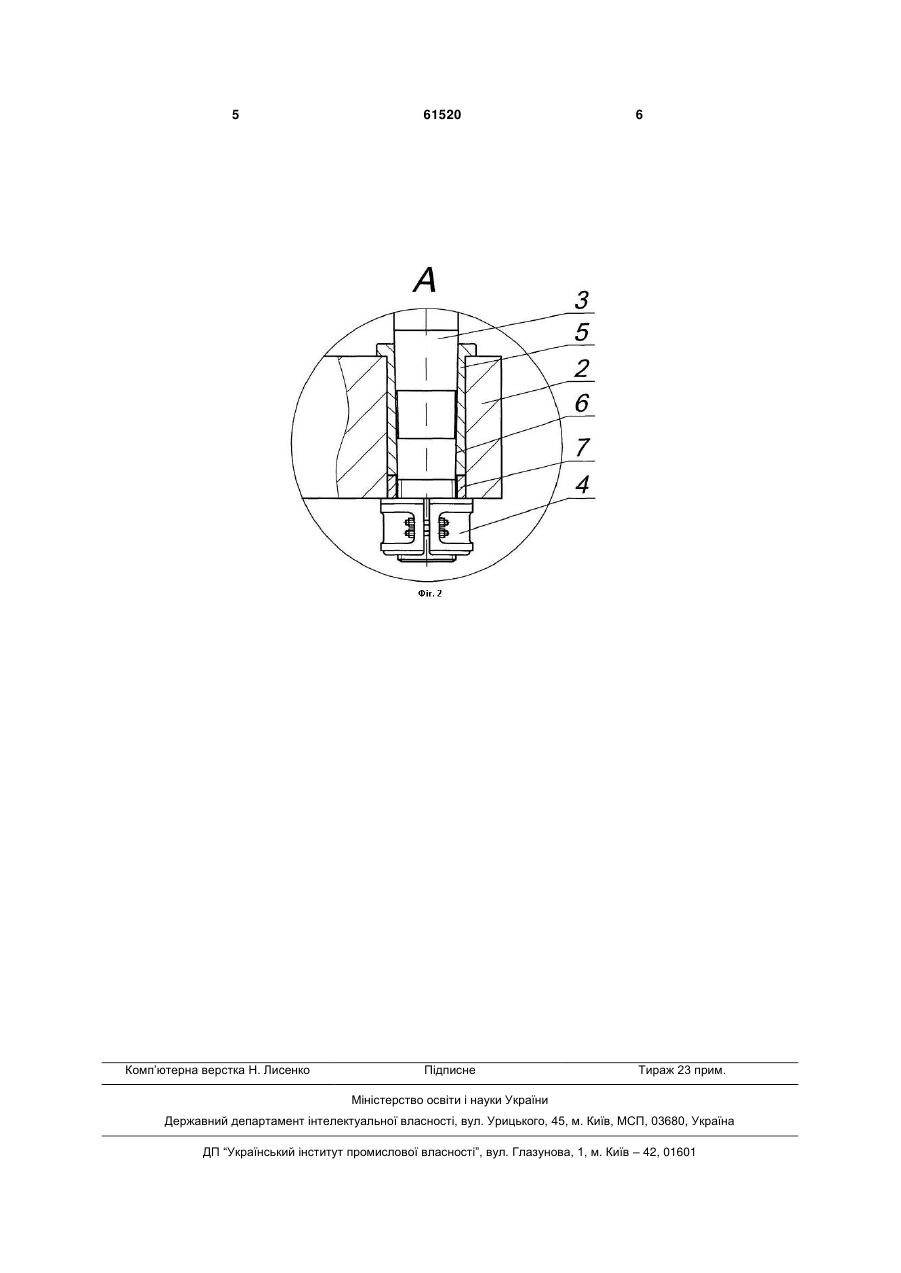

Станина преса колонної конструкції швидкого монтажу, яка вміщує верхню і нижню нерухомі по 3 - велика трудомісткість виготовлення елементів станини. В основу корисної моделі поставлена задача удосконалення станини преса, в якій шляхом спрощення конструкції забезпечується зниження трудомісткості виготовлення елементів конструкції, зменшення часу та підвищення якості монтажу, підвищення надійності і довговічності роботи зібраної станини. Поставлена задача вирішується тим, що вертикальні наскрізні отвори в поперечинах виконано безступінчастими, втулки виконано фіксуючими із засобами фіксування та сполучено з направляючими колонами конічною посадкою. Запропонована конструкція забезпечує зниження трудомісткості виготовлення елементів конструкції, зменшення часу та підвищення якості монтажу, підвищення надійності і довговічності роботи зібраної станини. Використання фіксуючих втулок, які сполучено з направляючими колонами конічною посадкою дозволяє значно спростити конструкцію станини, зробити її складові елементи більш технологічними. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено схему станини преса колонної конструкції швидкого монтажу: Фіг.1 - загальний вигляд станини преса колонної конструкції швидкого монтажу; Фіг.2 - місце А з Фіг.1. Станина преса колонної конструкції швидкого монтажу вміщує верхню 1 і нижню 2 нерухомі поперечини з вертикальними наскрізними отворами, через які пропущені направляючі колони 3 з різьбовими кінцями, сполученими з гайками 4. Порожнисті втулки 5, встановлені в наскрізні отвори поперечин 1 і 2. 61520 4 Вертикальні наскрізні отвори в поперечинах 1 і 2 виконано безступінчастими, втулки 5 виконано фіксуючими із засобами фіксування та сполучено з направляючими колонами конічною посадкою 6. Між кожною втулкою 5 та гайкою 4 встановлено дистанційне кільце 7. Станина преса колонної конструкції швидкого монтажу збирається таким чином. Встановлюють по посадці втулки 5 в отвори поперечин 1 і 2. Заводять колони 3 в отвори втулок 5. Вставляють дистанційні кільця 7 та сполучають гайки 4 з різьбовими кінцями направляючих колон 3. Здійснюють стягування поперечин 1 і 2 гайками 4. При виробництві станини преса колонної конструкції швидкого монтажу не існує ніяких технічних і технологічних труднощів для її виготовлення відомими прийомами металообробки. Таким чином, таке виконання станини преса колонної конструкції швидкого монтажу забезпечує зниження трудомісткості виготовлення елементів конструкції, зменшення часу та підвищення якості монтажу, підвищення надійності і довговічності роботи зібраної станини. Джерела інформації: 1. Патент 2080996 России, МПК В30В1/32, В21J9/12. Гидравлический ковочный пресс / Блик Ф.С., Койрес В.И., Шевелев В.В., Васильковский В.П., Кавтаев Е.Е., Кремнев В.Л., Лаврусенко В.В. Заявка №93042095/02. Заяв. 24.08.1993. Опубл. 10.06.1997. 2. Патент 37366 України, МПК В30В1/00. Станина преса чотириколонної конструкції / Зоненко Ю.В., Руденко Ю.В., Кисельов О.Г., Вольвач О.С, Ткачов М.А. - Заявка U200807970. Заяв. 12.06.2008. Опубл. 25.11.2008, Бюл. №22. 5 Комп’ютерна верстка Н. Лиcенко 61520 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
