Функціональне ліжко

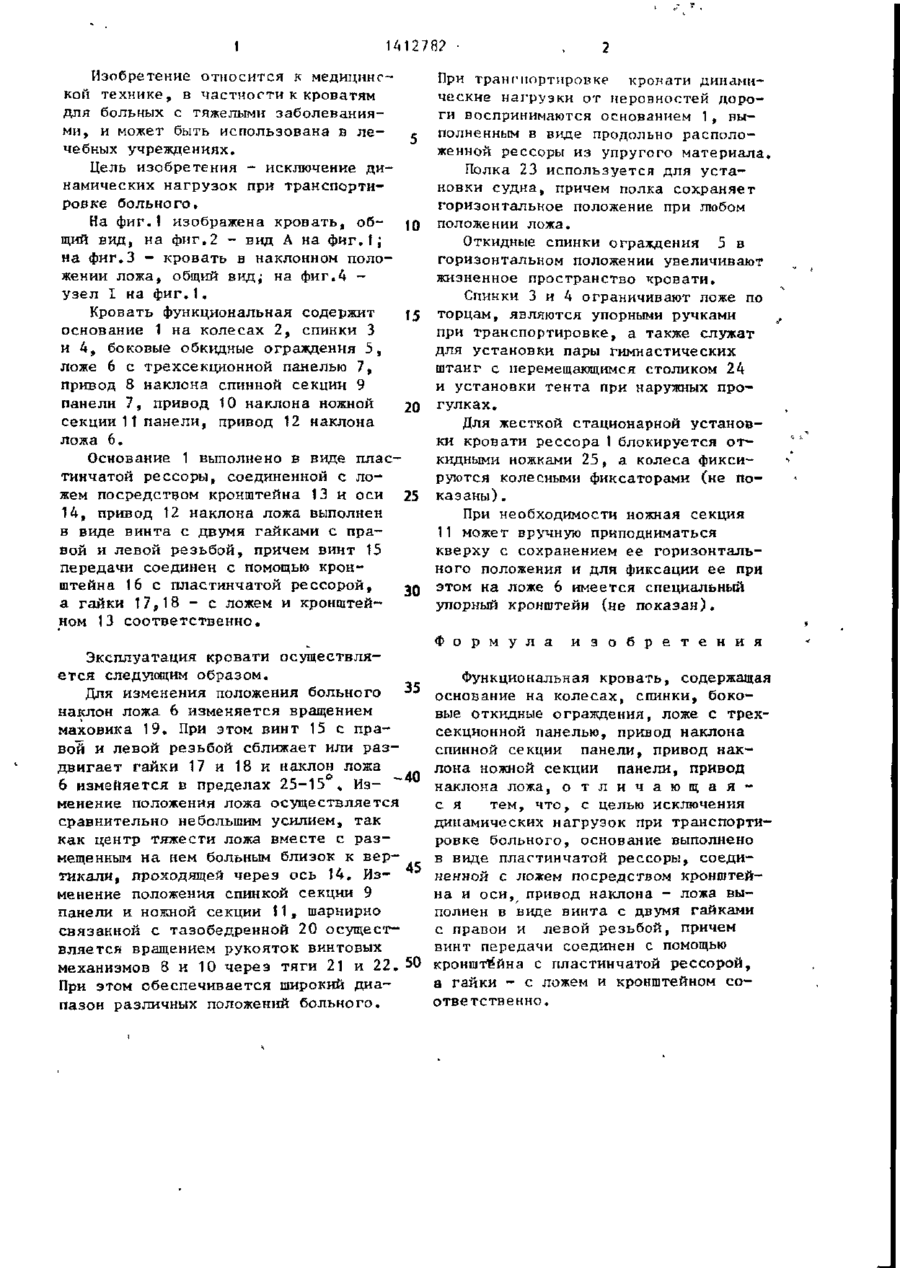

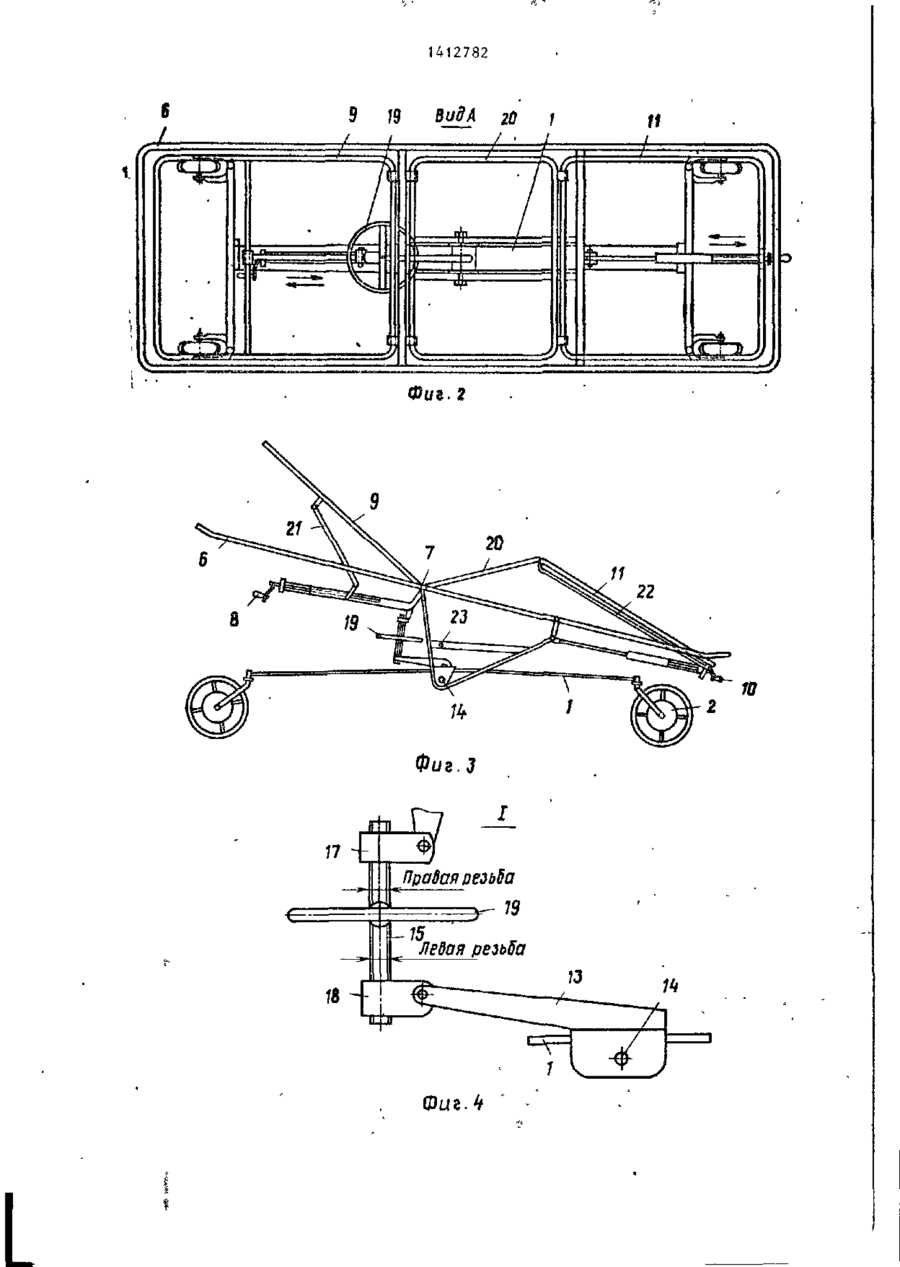

Изобретение относится к медицинской технике. Цель изобретения исключение динамических нагрузок при транспортировке больного. Кровать состоит из основания 1 на колесах 2, спинок 3, 4, боковых ограждений 5, иг. 1 ложа 6 с трехсекционной панелью, привода 8 наклона спинной секции панели, привода 10 наклона ножной секции панели, привода 12 наклона ложа 6. Основание 1 выполнено в виде пластинчатой рессоры, соединенной с ложем посредством кронштейна и оси 14. Привод 12 выполнен в виде винта с двумя гайками с правой и левой резьбой. Спинки 3, 4 служат для установки пары гимнастических штанг с перемещающим-' ся столиком 24. Для стационарной установки кровати рессора блокируется откидными ножками 25, а колеса фиксируются колесными фиксаторами. 4 ил. 1 141278? Изобретение относится к медицинской технике, в частности к кроватям для больных с тяжелыми заболеваниями, и может быть использована в ле- с чебных учреждениях. Цель изобретения - исключение динамических нагрузок при транспортировке больного. На фиг.1 изображена кровать, об- \Q щий вид, на фиг.2 - вид А на фиг.t; на фиг.З - кровать в наклонном положении ложа, общий вид; на фиг.А узел I на фиг.1. Кровать функциональная содержит 15 основание 1 на колесах 2, спинки 3 и 4, боковые обкидные ограждения 5, ложе 6 с трехсекционной панелью 7, привод 8 наклона спинной секции 9 панели 7, привод 10 наклона ножной 20 секции 11 панели, привод 12 наклона ложа 6. Основание 1 выполнено в виде пластинчатой рессоры, соединенной с ложем посредством кронштейна 13 и оси 25 14, привод 12 наклона ложа выполнен в виде винта с двумя гайками с правой и левой резьбой, причем винт 15 передачи соединен с помощью кронштейна 16 с пластинчатой рессорой, ^п а гайки 17,18 - с ложем и кронштейном 13 соответственно. Эксплуатация кровати осуществляется следующим образом. Для изменения положения больного " наклон ложа 6 изменяется вращением маховика 19. При этом винт 15 с правой и левой резьбой сближает или раздвигает гайки 17 и 18 и наклон ложа 6 изменяется в пределах 25-15 , Из- * ~ менение положения ложа осуществляется сравнительно небольшим усилием, так как центр тяжести ложа вместе с размещенным на нем больным близок к вертикали, проходящей через ось 14. Из- 45 менение положения спинкой секции 9 панели и ножной секции 11, шарнирно связанной с тазобедренной 20 осуществляется вращением рукояток винтовых механизмов 8 и 10 через тяги 21 и 22. 50 При этом обеспечивается широкий диапазон различных положений больного. При транспортировке крокати динамические нагрузки от неровностей дороги воспринимаются основанием 1, выполненным в виде продольно расположенной рессоры из упругого материала. Полка 23 используется для у с т а новки судна, причем полка сохраняет горизонтальное положение при любом положении ложа. Откидные спинки ограждения 5 в горизонтальном положении увеличивают жизненное пространство кровати. Спинки 3 и 4 ограничивают ложе по торцам, являются упорными ручками при транспортировке, а также служат для установки пары гимнастических штанг с перемещающимся столиком 24 и установки тента при наружных прогулках. Для жесткой стационарной установки кровати рессора 1 блокируется о т кидными ножками 2 5 , а колеса фиксируются колесными фиксаторами (не показаны) . При необходимости ножная секция 11 может вручную приподниматься кверху с сохранением ее горизонтального положения и для фиксации ее при этом на ложе 6 имеется специальный упорный кронштейн (не п о к а з а н ) . Ф о р м у л а и з о б р е т е н и я Функциональная кровать, содержащая основание на колесах, спинки, боковые откидные ограждения, ложе с трехсекцнонной панелью, привод наклона спинной секции панели, привод н а к лона ножной секции панели, привод наклона ложа, о т л и ч а ю щ а я с я тем, что, с целью исключения динамических нагрузок при транспортировке больного, основание выполнено в в иде пла с тин чатой ре ссоры, соединенной с ложем посредством кронштейна и оси, привод наклона - ложа выполнен в виде винта с двумя гайками с правой и левой резьбой, причем винт передачи соединен с помощью кронштейна с пластинчатой рессорой, а гайки - с ложем и кронштейном с о ответственно. 1412782 В 19 ВидА 20 і U JU •+• Фиг. г 11 22 Ю Фиг.д L UI2782 Г-f Редактор В.Ковтун Заказ 3691/9 Составитель В.Собчук Техред А.Кравчук Корректор С.Шекмар Типаж 655 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий П3035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
