Пристрій для видачі морозива з двоциліндрового фризера

Номер патенту: 36988

Опубліковано: 16.04.2001

Автор: Семенюк Дмитро Павлович

Завантажити PDF файл.

Формула / Реферат

Пристрій для видачі морозива з двоциліндрового фризера, що складається з корпусу, поршня, важеля, ущільнювальних кілець, який відрізняється тим, що поршень виконаний суцільним, привід на поршень здійснений за допомогою одного важеля, клапан вставлений в корпус з можливістю повороту та відкриття одного чи другого вихідних отворів циліндрів, або двох отворів одночасно, для видачі морозива з кожного циліндра окремо чи з двох циліндрів разом.

Текст

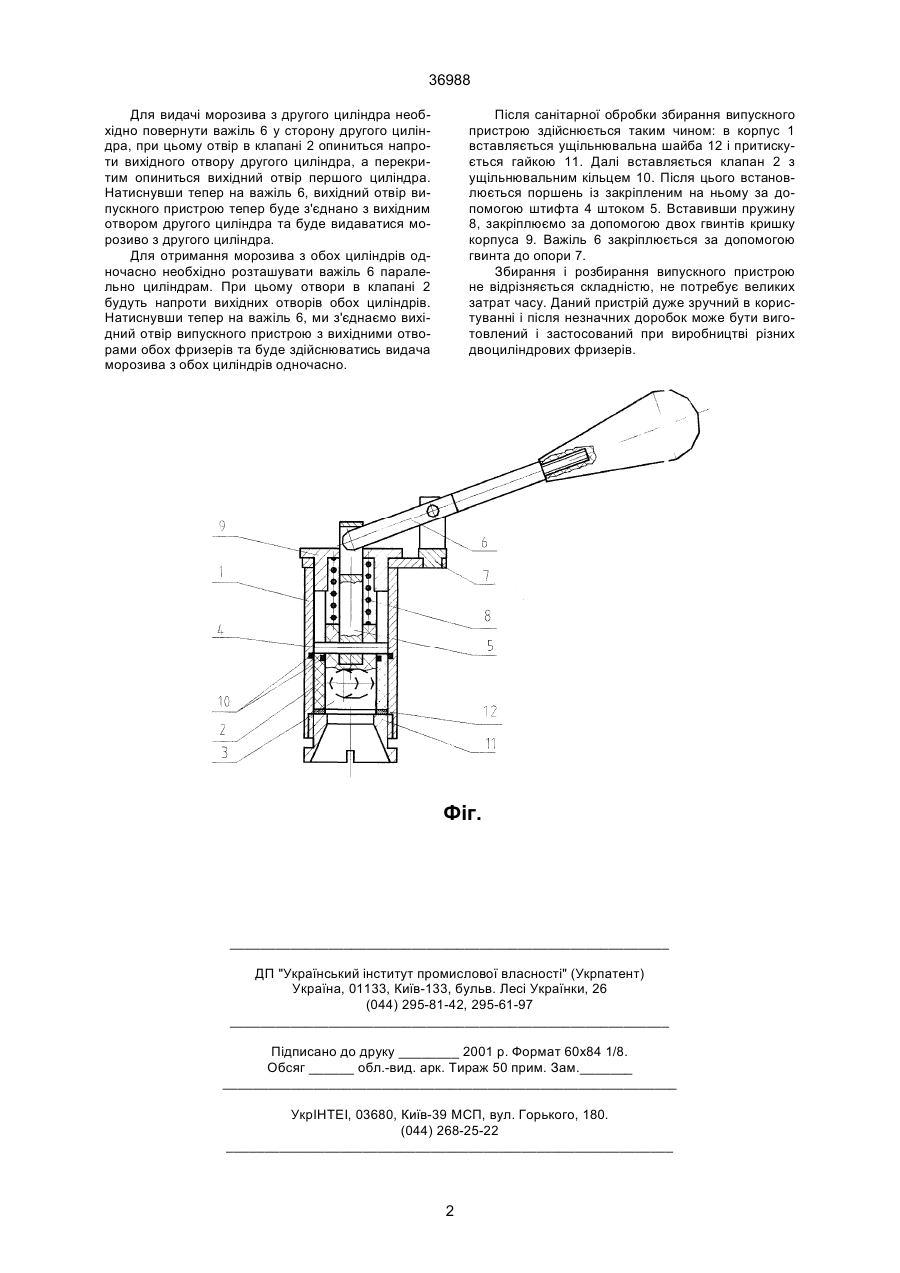

Пристрій для видачі морозива з двоциліндрового фризера, що складається з корпусу, поршня, 36988 Для видачі морозива з другого циліндра необхідно повернути важіль 6 у сторону другого циліндра, при цьому отвір в клапані 2 опиниться напроти вихідного отвору другого циліндра, а перекритим опиниться вихідний отвір першого циліндра. Натиснувши тепер на важіль 6, вихідний отвір випускного пристрою тепер буде з'єднано з вихідним отвором другого циліндра та буде видаватися морозиво з другого циліндра. Для отримання морозива з обох циліндрів одночасно необхідно розташувати важіль 6 паралельно циліндрам. При цьому отвори в клапані 2 будуть напроти вихідних отворів обох циліндрів. Натиснувши тепер на важіль 6, ми з'єднаємо вихідний отвір випускного пристрою з вихідними отворами обох фризерів та буде здійснюватись видача морозива з обох циліндрів одночасно. Після санітарної обробки збирання випускного пристрою здійснюється таким чином: в корпус 1 вставляється ущільнювальна шайба 12 і притискується гайкою 11. Далі вставляється клапан 2 з ущільнювальним кільцем 10. Після цього встановлюється поршень із закріпленим на ньому за допомогою штифта 4 штоком 5. Вставивши пружину 8, закріплюємо за допомогою двох гвинтів кришку корпуса 9. Важіль 6 закріплюється за допомогою гвинта до опори 7. Збирання і розбирання випускного пристрою не відрізняється складністю, не потребує великих затрат часу. Даний пристрій дуже зручний в користуванні і після незначних доробок може бути виготовлений і застосований при виробництві різних двоциліндрових фризерів. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2

Дивитися

Додаткова інформація

Назва патенту англійською

Device for ice-cream feed from two-cylinder freezer

Автори англійською

Semeniuk Dmytro Pavlovych

Назва патенту російською

Устройство для выдачи мороженого из двухцилиндрового фризера

Автори російською

Семенюк Дмитрий Павлович

МПК / Мітки

МПК: A23G 9/04

Мітки: пристрій, морозива, видачі, фризера, двоциліндрового
