Спосіб формування активного середовища ванни або басейна та система для його здійснення

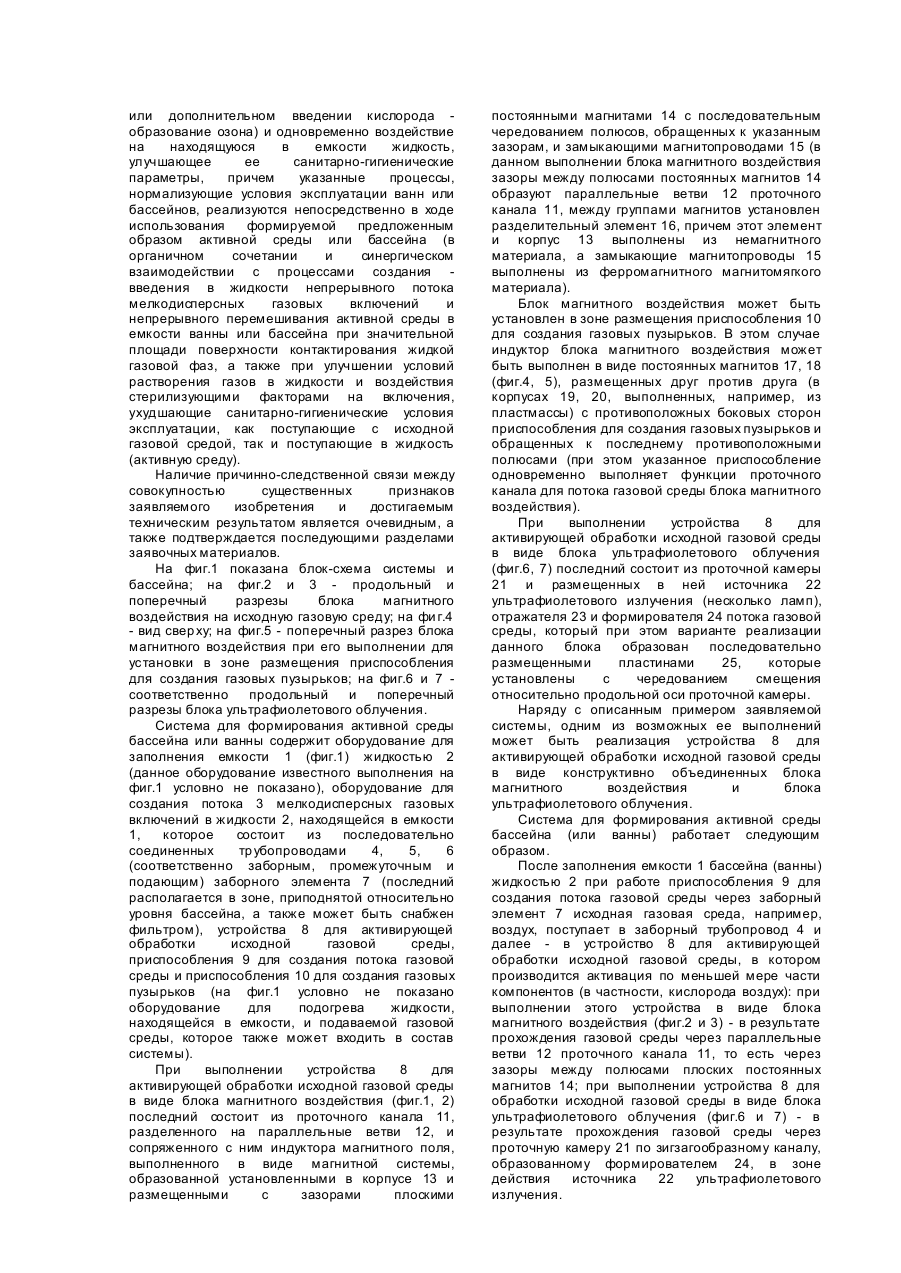

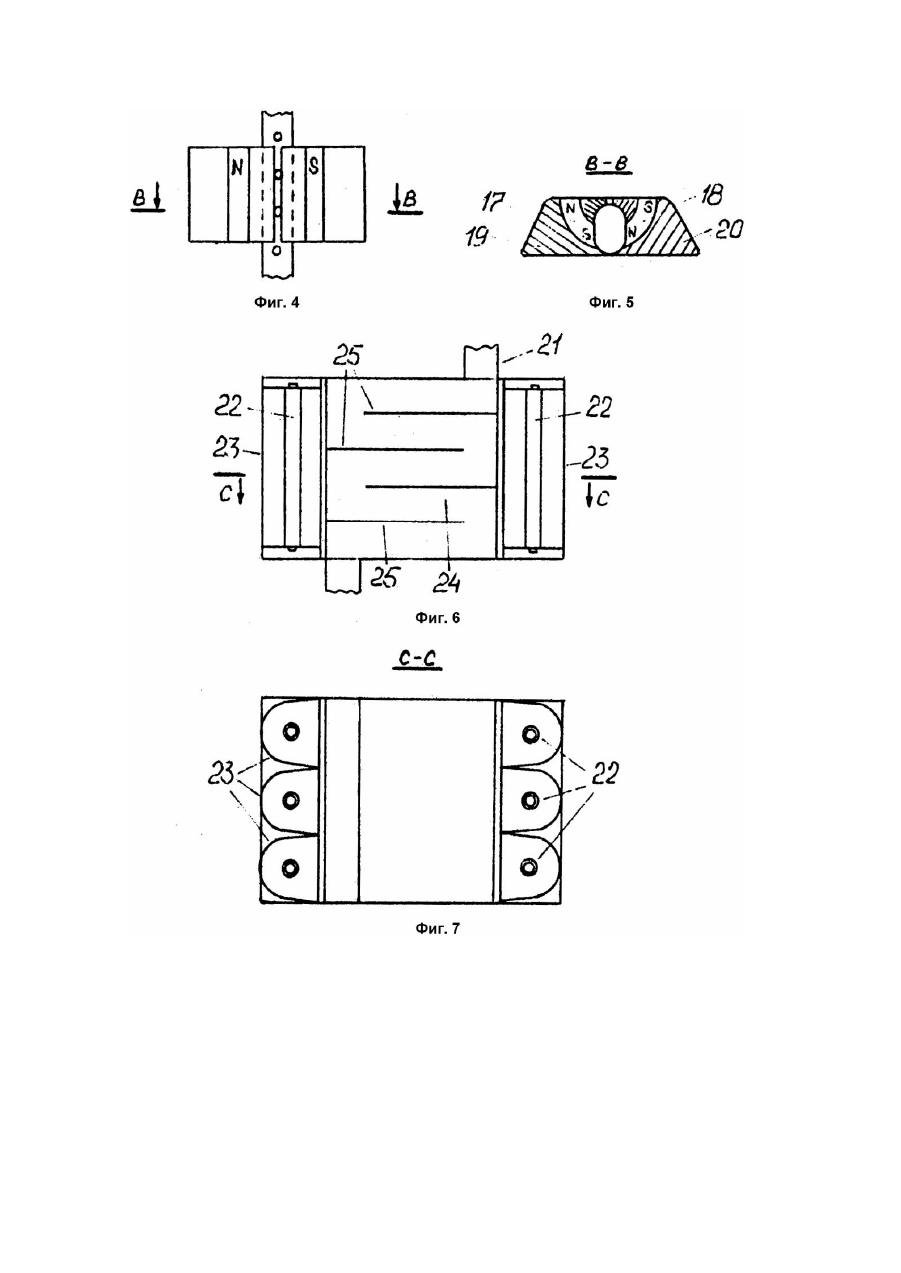

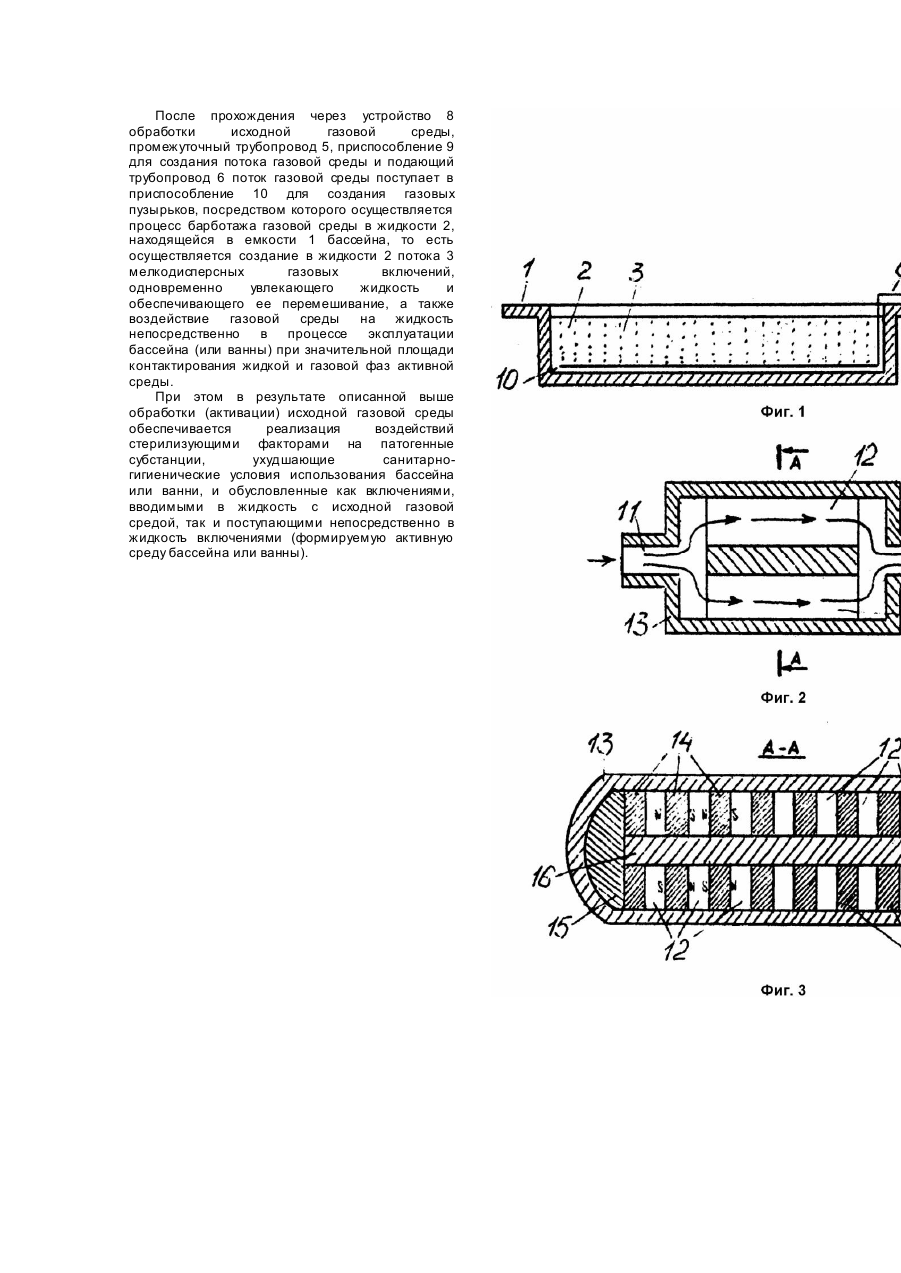

Изобретение относится к способам и системам (оборудованию) обеспечения нормальных условий эксплуатации ванн или бассейнов, а именно - поддержании требуемых санитарно-гигиенических условий. В качестве прототипа заявляемого способа может рассматриваться способ формирования активной среды ванны, состоящий в заполнении емкости жидкостью и создании потока газовых пузырьков посредством барботажа с использованием воздуха или газов [1]. Недостаток способа-прототипа - невозможность улучшения санитарно-гигиенических условий эксплуатации ванны непосредственно при проведении процедур. В качестве прототипа заявляемой системы может рассматриваться техническое решение [2], которое характеризуется наличием оборудования для создания потока мелкодисперсных газовых включений в жидкости в емкости, состоящее из последовательно соединенных трубопроводами заборного элемента, приспособлений для создания потока газовой среды (компрессор) и приспособления для создания газовых пузырьков (панель). Принимая во внимание изложенное, задача, на решение которой направлено заявляемое изобретение, заключается в реализации мер, обеспечивающих уменьшение влияния указанных выше факторов, ухудшающих санитарногигиенические условия эксплуатации ванн или бассейнов как при подаче исходной газовой среды - в отношении содержащихся в ней включений, так и непосредственно в процессе использования активной среды, формируемой в емкости ванны или бассейна. Сущность заявляемого изобретения состоит в следующем. Согласно заявляемому способу формирования активной среды ванны или бассейна, состоящему в заполнении емкости ванны или бассейна жидкостью, например, водой, и создании в жидкости потока газовых мелкодисперсных включений, например, потока газовых пузырьков, реализуемого посредством барботажа, с использованием в качестве исходной газовой среды воздуха и/или газов, обладающих физиологически значимыми свойствами, перед вводом в жидкость, находящуюся в емкости, исходной газовой.среды, последнюю подвергают активирующей обработке магнитным полем и/или ультрафиолетовым излучением. При этом, при реализации воздействия, активирующего исходн ую газовую среду посредством действия магнитного поля, возможно одновременное осуществление воздействия магнитным полем на жидкость, находящуюся в емкости. В системе для формирования активной среды ванны или бассейна, содержащей оборудование для заполнения емкости ванны или бассейна жидкостью и оборудование для создания потока мелкодисперсных газовых включений в жидкости, находящейся в емкости, состоящее из последовательно соединенных трубопроводами заборного элемента, приспособления для создания потока газовой среды и приспособления для создания газовых пузырьков, в состав оборудования для создания потока мелкодисперсных газовых включений в жидкости дополнительно введено устройство для активирующей обработки исходной газовой среды, которое размещено на одном из указанных трубопроводов. При этом устройство для активирующей обработки исходной газовой среды может быть выполнено в виде блока магнитного воздействия, состоящего из проточного канала и установленного в нем индуктора магнитного поля, формируемого в указанном проточном канале, причем индуктор магнитного поля может быть выполнен в виде постоянных магнитов, расположенных по меньшей мере с одним зазором, в котором размещен проточный канал. Кроме того, в блоке магнитного воздействия индуктор магнитного поля может быть выполнен в виде магнитной системы, состоящей из размещенных с зазорами плоских постоянных магнитов с последовательным чередованием полюсов, обращенных к указанным зазорам и замыкающих магнитопроводов, при этом зазоры между полюсами постоянных магнитов образуют параллельные ветви проточного канала. При этом блок магнитного воздействия может быть установлен в зоне размещения приспособления для создания газовых пузырьков, указанное приспособление в данном случае выполняет функции проточного канала блока магнитного воздействия, а индуктор этого блока может быть выполнен в виде постоянных магнитов, размещенных друг против друга с противоположных сторон указанного приспособления и обращенных к этому приспособлению противоположными полюсами. Наряду с этим, устройство для активирующей обработки исходной газовой среды может быть выполнено в виде блока ультрафиолетового облучения, причем последний может быть выполнен в виде проточной камеры облучения и размещенных в ней источника ультрафиолетового излучения и отражателя. Кроме того, в проточной камере облучения дополнительно может быть размещен формирователь потока газовой среды, который может быть установлен в зоне, расположенной между источником излучения и отражателем. Последние в данном случае могут быть размещены коаксиально относительно друг друга, а формирователь потока газовой среды может быть выполнен в виде одного или нескольких спиральных элементов (в последней модификации спиральные элементы образуют многозаходные спиральные каналы, обеспечивающие прохождение газовой среды через проточную камеру в форме параллельных потоков). При этом поверхность формирователя потока газовой среды (например, поверхность спиральных элементов) может быть выполнена отражающей ультрафиолетовое излучение. Технический результат, достигаемый при осуществлении заявляемого изобретения, состоит в активации подаваемой в жидкость, находящуюся в емкости ванны или бассейна, исходной газовой среды посредством обработки последней магнитным полем и/или ультрафиолетовым излучением, обеспечивающими с одной стороны стерилизацию исходной газовой среды, возбуждение (активацию) компонентов газовой среды (в частности, при использовании воздуха или дополнительном введении кислорода образование озона) и одновременно воздействие на находящуюся в емкости жидкость, улучшающее ее санитарно-гигиенические параметры, причем указанные процессы, нормализующие условия эксплуатации ванн или бассейнов, реализуются непосредственно в ходе использования формируемой предложенным образом активной среды или бассейна (в органичном сочетании и синергическом взаимодействии с процессами создания введения в жидкости непрерывного потока мелкодисперсных газовых включений и непрерывного перемешивания активной среды в емкости ванны или бассейна при значительной площади поверхности контактирования жидкой газовой фаз, а также при улучшении условий растворения газов в жидкости и воздействия стерилизующими факторами на включения, ухудшающие санитарно-гигиенические условия эксплуатации, как поступающие с исходной газовой средой, так и поступающие в жидкость (активную среду). Наличие причинно-следственной связи между совокупностью существенных признаков заявляемого изобретения и достигаемым техническим результатом является очевидным, а также подтверждается последующими разделами заявочных материалов. На фиг.1 показана блок-схема системы и бассейна; на фиг.2 и 3 - продольный и поперечный разрезы блока магнитного воздействия на исходную газовую среду; на фи г.4 - вид свер ху; на фиг.5 - поперечный разрез блока магнитного воздействия при его выполнении для установки в зоне размещения приспособления для создания газовых пузырьков; на фиг.6 и 7 соответственно продольный и поперечный разрезы блока ультрафиолетового облучения. Система для формирования активной среды бассейна или ванны содержит оборудование для заполнения емкости 1 (фиг.1) жидкостью 2 (данное оборудование известного выполнения на фиг.1 условно не показано), оборудование для создания потока 3 мелкодисперсных газовых включений в жидкости 2, находящейся в емкости 1, которое состоит из последовательно соединенных тр убопроводами 4, 5, 6 (соответственно заборным, промежуточным и подающим) заборного элемента 7 (последний располагается в зоне, приподнятой относительно уровня бассейна, а также может быть снабжен фильтром), устройства 8 для активирующей обработки исходной газовой среды, приспособления 9 для создания потока газовой среды и приспособления 10 для создания газовых пузырьков (на фиг.1 условно не показано оборудование для подогрева жидкости, находящейся в емкости, и подаваемой газовой среды, которое также может входить в состав системы). При выполнении устройства 8 для активирующей обработки исходной газовой среды в виде блока магнитного воздействия (фиг.1, 2) последний состоит из проточного канала 11, разделенного на параллельные ветви 12, и сопряженного с ним индуктора магнитного поля, выполненного в виде магнитной системы, образованной установленными в корпусе 13 и размещенными с зазорами плоскими постоянными магнитами 14 с последовательным чередованием полюсов, обращенных к указанным зазорам, и замыкающими магнитопроводами 15 (в данном выполнении блока магнитного воздействия зазоры между полюсами постоянных магнитов 14 образуют параллельные ветви 12 проточного канала 11, между группами магнитов установлен разделительный элемент 16, причем этот элемент и корпус 13 выполнены из немагнитного материала, а замыкающие магнитопроводы 15 выполнены из ферромагнитного магнитомягкого материала). Блок магнитного воздействия может быть установлен в зоне размещения приспособления 10 для создания газовых пузырьков. В этом случае индуктор блока магнитного воздействия может быть выполнен в виде постоянных магнитов 17, 18 (фиг.4, 5), размещенных друг против друга (в корпусах 19, 20, выполненных, например, из пластмассы) с противоположных боковых сторон приспособления для создания газовых пузырьков и обращенных к последнему противоположными полюсами (при этом указанное приспособление одновременно выполняет функции проточного канала для потока газовой среды блока магнитного воздействия). При выполнении устройства 8 для активирующей обработки исходной газовой среды в виде блока ультрафиолетового облучения (фиг.6, 7) последний состоит из проточной камеры 21 и размещенных в ней источника 22 ультрафиолетового излучения (несколько ламп), отражателя 23 и формирователя 24 потока газовой среды, который при этом варианте реализации данного блока образован последовательно размещенными пластинами 25, которые установлены с чередованием смещения относительно продольной оси проточной камеры. Наряду с описанным примером заявляемой системы, одним из возможных ее выполнений может быть реализация устройства 8 для активирующей обработки исходной газовой среды в виде конструктивно объединенных блока магнитного воздействия и блока ультрафиолетового облучения. Система для формирования активной среды бассейна (или ванны) работает следующим образом. После заполнения емкости 1 бассейна (ванны) жидкостью 2 при работе приспособления 9 для создания потока газовой среды через заборный элемент 7 исходная газовая среда, например, воздух, поступает в заборный трубопровод 4 и далее - в устройство 8 для активирующей обработки исходной газовой среды, в котором производится активация по меньшей мере части компонентов (в частности, кислорода воздух): при выполнении этого устройства в виде блока магнитного воздействия (фиг.2 и 3) - в результате прохождения газовой среды через параллельные ветви 12 проточного канала 11, то есть через зазоры между полюсами плоских постоянных магнитов 14; при выполнении устройства 8 для обработки исходной газовой среды в виде блока ультрафиолетового облучения (фиг.6 и 7) - в результате прохождения газовой среды через проточную камеру 21 по зигзагообразному каналу, образованному формирователем 24, в зоне действия источника 22 ультрафиолетового излучения. После прохождения через устройство 8 обработки исходной газовой среды, промежуточный трубопровод 5, приспособление 9 для создания потока газовой среды и подающий трубопровод 6 поток газовой среды поступает в приспособление 10 для создания газовых пузырьков, посредством которого осуществляется процесс барботажа газовой среды в жидкости 2, находящейся в емкости 1 бассейна, то есть осуществляется создание в жидкости 2 потока 3 мелкодисперсных газовых включений, одновременно увлекающего жидкость и обеспечивающего ее перемешивание, а также воздействие газовой среды на жидкость непосредственно в процессе эксплуатации бассейна (или ванны) при значительной площади контактирования жидкой и газовой фаз активной среды. При этом в результате описанной выше обработки (активации) исходной газовой среды обеспечивается реализация воздействий стерилизующими факторами на патогенные субстанции, ухудшающие санитарногигиенические условия использования бассейна или ванни, и обусловленные как включениями, вводимыми в жидкость с исходной газовой средой, так и поступающими непосредственно в жидкость включениями (формируемую активную среду бассейна или ванны).
