Спосіб дістанційного керування рухомим об’єктом та пристрій для його здійснення

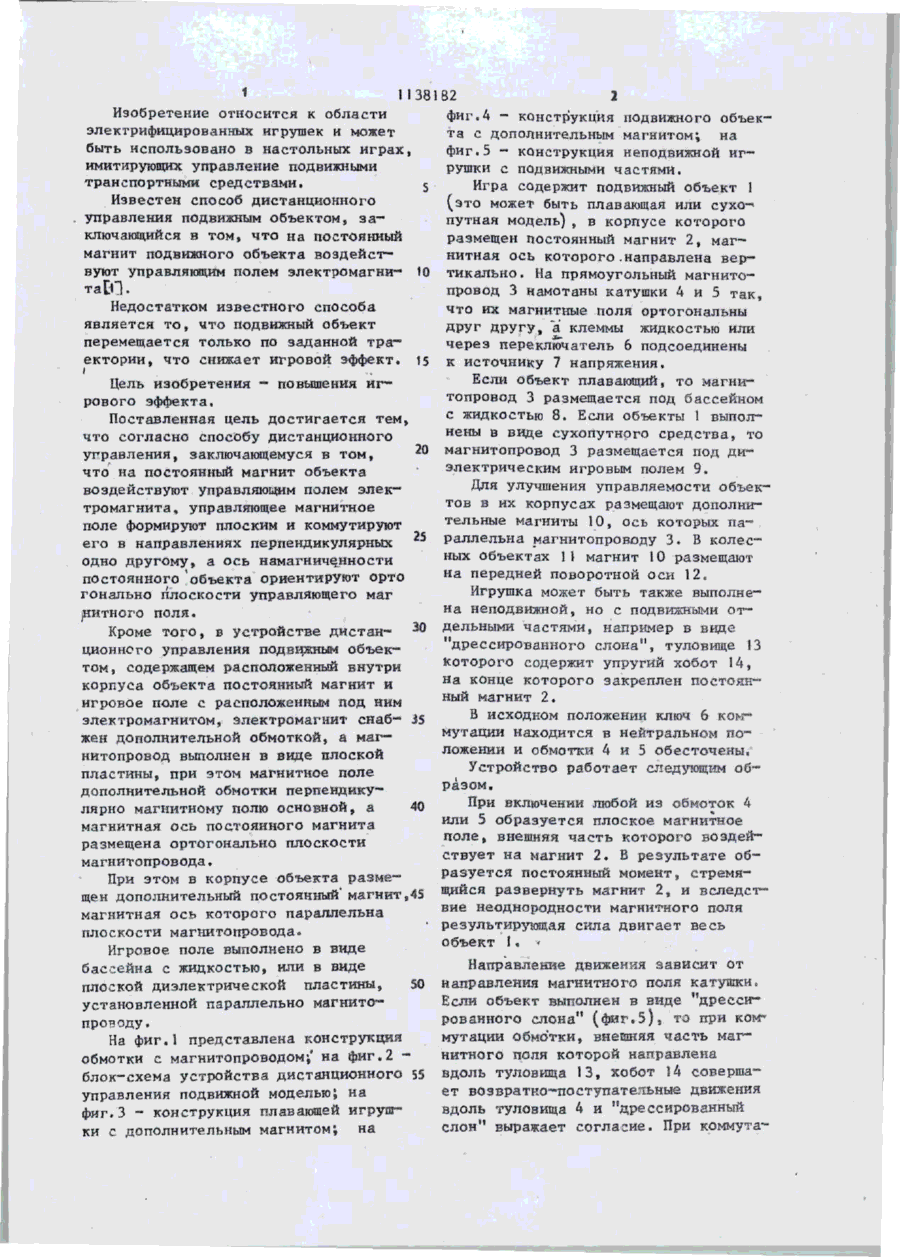

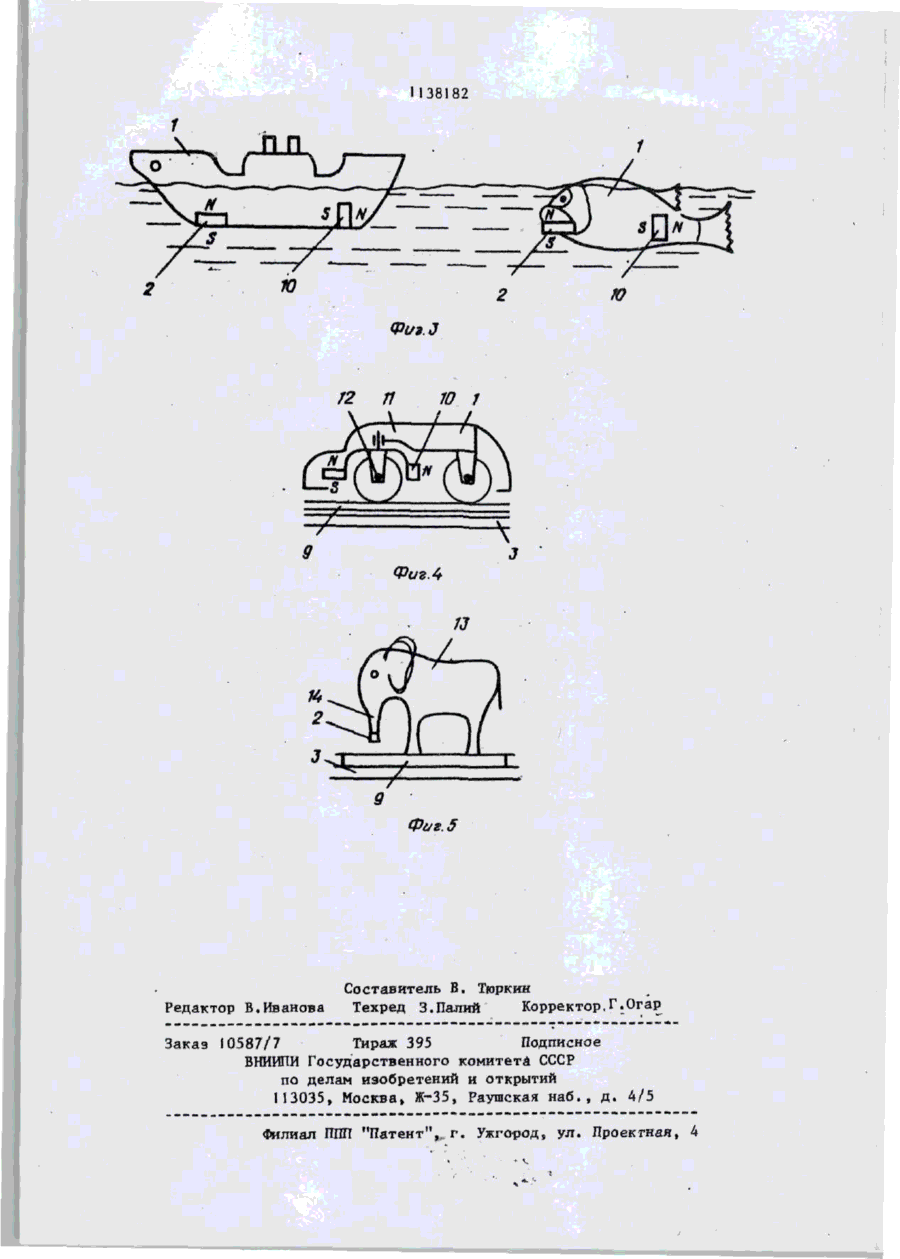

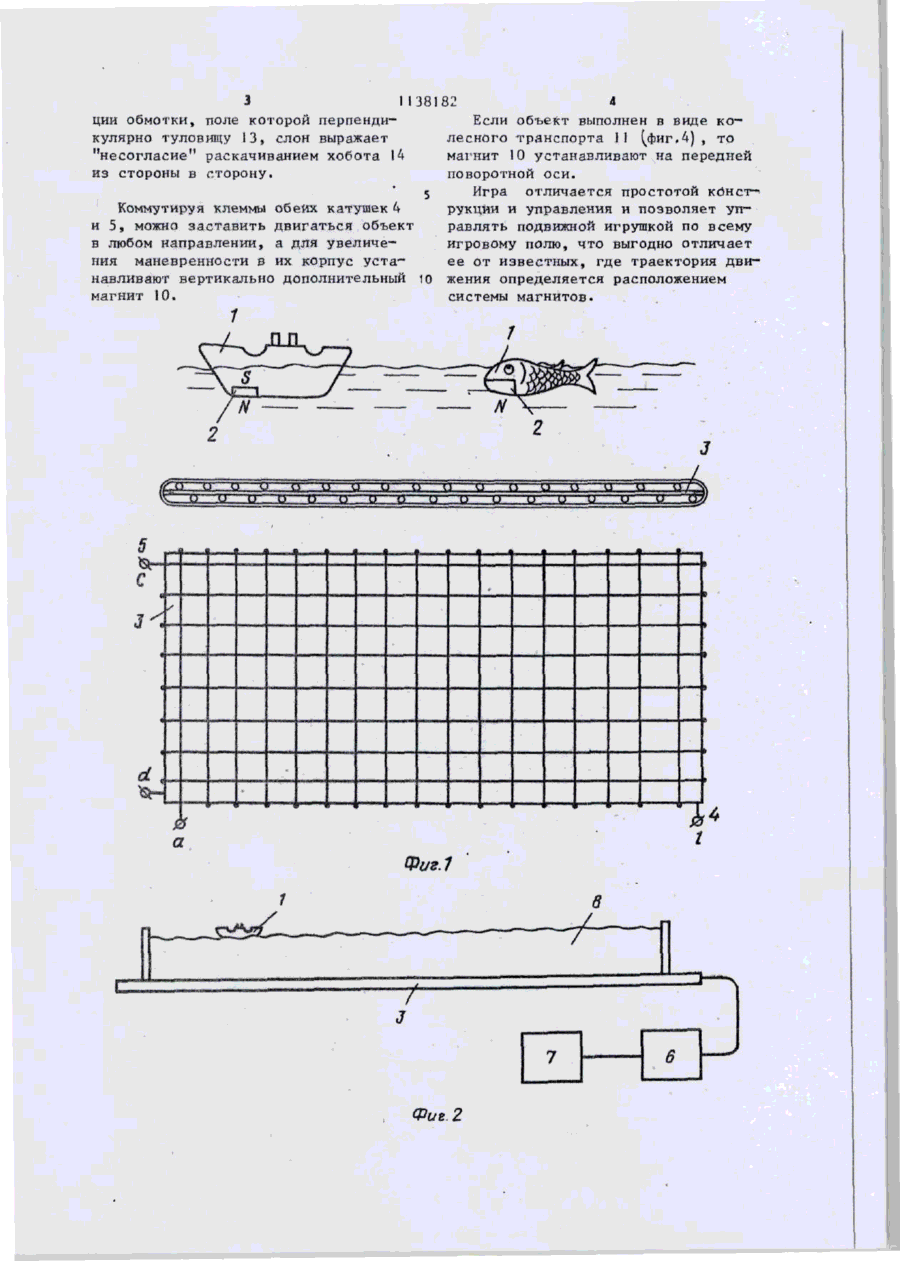

1. Способ дистанционного управ•ления подвижным объектом, заключающийся в том, что на постоянный магнит объекта воздействуют управляющим полем электромагнита, о т л и ч а ю щ и й с я тем, что, с целью повышения игрового эффекта, управляющее магнитное поле формируют плоским и коммутируют его в направлениях, перпендикулярных одно другому, а ось намагниченности постоянного объекта ориентируют ортогонально плоскости управляющего магнитного поля. 2. Устройство дистанционного управления подвижным объектом, содержащее расположенный внутри корпуса объекта постоянный магнит и игровое поле с расположенным под ним электромагнитом, о т л и ч а ю щ е е с я тем, что, с целью повышения игрового эффекта, электромагнит снабжен дополнительной обмоткой, а магнитопровод выполнен в виде плоской пластины, при этом магнитное поле дополнительной обмотки перпендикулярно магнитному тюлю основной, а магнитная ось постоянного магнита размещена ортогонально плоскости магнитопровода. 3. Устройство по п.2, о т л и ч а ю щ е е с я тем, что в корпусе объекта размещен дополнительный постоянный магнит, магнитная ось которого параллельна плоскости магнитопровода . 4. Устройство по пп.2 и 3, о т л и ч а ю щ е е с я тем, что игровое поле выполнено в виде бассейна с жидкостью. 5. Устройство по пп.2 и 3, о т л и ч а ю щ е е с я тем, что игровое поле выполнено в виде плоской диэлектрической пластины, установленной параллельно магнитопроводу. с 9 1 11381 82 2 Изобретение относится к области фиг.4 - конструкция подвижного объекэлектрифицированных игрушек и может та с дополнительным магнитом; на быть использовано в настольных играх, фиг.5 - конструкция неподвижной игимитирующих управление подвижными рушки с подвижными частями. транспортными средствами. Игра содержит подвижный объект 1 1 Известен способ дистанционного (это может быть плавающая или сухоуправления подвижным объектом, запутная модель) , в корпусе которого ключающийся в том, что на постоянный размещен постоянный магнит 2, магмагнит подвижного объекта воздейстнитная ось которого .направлена вервуют управляющим полем электромагни- (О тикально. На прямоугольный магнитопровод 3 намотаны катушки 4 и 5 так, Недостатком известного способа что их магнитные поля ортогональны является то, что подвижный объект друг другу, а клеммы жидкостью или перемещается только по заданной трачерез переключатель 6 подсоединены ектории, что снижает игровой эффект. 15 к источнику 7 напряжения. і Если объект плавающий, то магниЦель изобретения - повышения игтопровод 3 размещается под бассейном рового эффекта. с жидкостью 8. Если объекты 1 выполПоставленная цель достигается тем, нены в виде сухопутного средства, то что согласно способу дистанционного магнитопровод 3 размещается под диуправления, заключающемуся в том, '' • электрическим игровым полем 9. что на постоянный магнит объекта Для улучшения управляемости объеквоздействуют управляющим полем электов в их корпусах размещают дополнитромагнита, управляющее магнитное тельные магниты 10, ось которых паполе формируют плоским и коммутируют 25 раллельна магнитопроводу 3. В колесего в направлениях перпендикулярных ных объектах П магнит 10 размещают одно другому, а ось намагниченности на передней поворотной оси 12. постоянного 'объекта ориентируют орто Игрушка может быть также выполнетонально плоскости управляющего маг на неподвижной, но с подвижными отритного поля. Кроме того, в устройстве дистан^ дельными частями, например в виде "дрессированного слона", туловище 13 ционнсго управления подвижным объеккоторого содержит упругий хобот 14, том, содержащем расположенный внутри на конце которого закреплен постоянкорпуса объекта постоянный магнит и ный магнит 2. игровое поле с расположенным под ним В исходном положении ключ 6 комэлектромагнитом, электромагнит снаб- І5 мутации находится в нейтральном пожен дополнительной обмоткой, а магложении и обмотки 4 и 5 обесточены. нитопровод выполнен в виде плоской Устройство работает следующим обпластины, при этом магнитное поле разом. дополнительной обмотки перпендикуПри включении любой из обмоток 4 лярно магнитному полю основной, а 40 или 5 образуется плоское магнитное магнитная ось постоянного магнита поле, внешняя часть которого воздейразмещена ортогонально плоскости ствует на магнит 2. В результате обмагнитопровода. разуется постоянный момент, стремяПри этом в корпусе объекта размещийся развернуть магнит 2, и вследстщен дополнительный постоянный магнит,45 вие неоднородности магнитного поля магнитная ось которого параллельна результирующая сила двигает весь плоскости магнитопровода. объект І. Игровое поле выполнено в виде Направление движения зависит от бассейна с жидкостью, или в виде направления магнитного поля катушки. плоской диэлектрической пластины, 50 Если объект выполнен в виде "дрессиустановленной параллельно магнито™ рованного слона" (фиг,5)» то при компроводу. мутации обмотки, внешняя часть магНа фиг.1 представлена конструкция нитного поля которой направлена обмотки с магнитопроводом;' на фиг. 2 блок-схема устройства дистанционного 55 вдоль туловища 13, хобот 14 совершает возвратно-поступательные движения управления подвижной моделью; на вдоль туловища 4 и "дрессированный фиг.З ~ конструкция плавающей игрушслон" выражает согласие. При коммутаки с дополнительным магнитом; на З ІІ381 ции обмотки, поле которой перпендиЕсли объект выполнен в виде кокулярно туловищу І 3, слон выражает лесного транспорта II ^фиг.4), то "несогласие" раскачиванием хобота 14 магнит 10 устанавливают на передней поворотной оси. из стороны в сторону. Игра отличается простотой кОнст-^ 5 рукции и управления и позволяет упКоммутируя клеммы обеих катушек 4 равлять подвижной игрушкой по всему и 5, можно заставить двигаться объект игровому полю, что выгодно отличает в любом направлении, а для увеличеее от известных, где траектория двиния маневренности в их корпус уста" жения определяется расположением навливагот вертикально дополнительный ю системы магнитов. магнит 10. ТГ—О -Q U Ц U i J U £L О L » I С r Фиг. 2 U D , и и 1138182 Фиг. З \ 9 Фаг Л Фиг. 5 Редактор В.Иванова Составитель В. Тюркин Техред 3.Палий Корректор,Г.Огар Заказ 10587/7 Тираж 395 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва» Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент",,, г. Ужгороде УЛ. Проектная, 4
