Регулятор потоку рідини

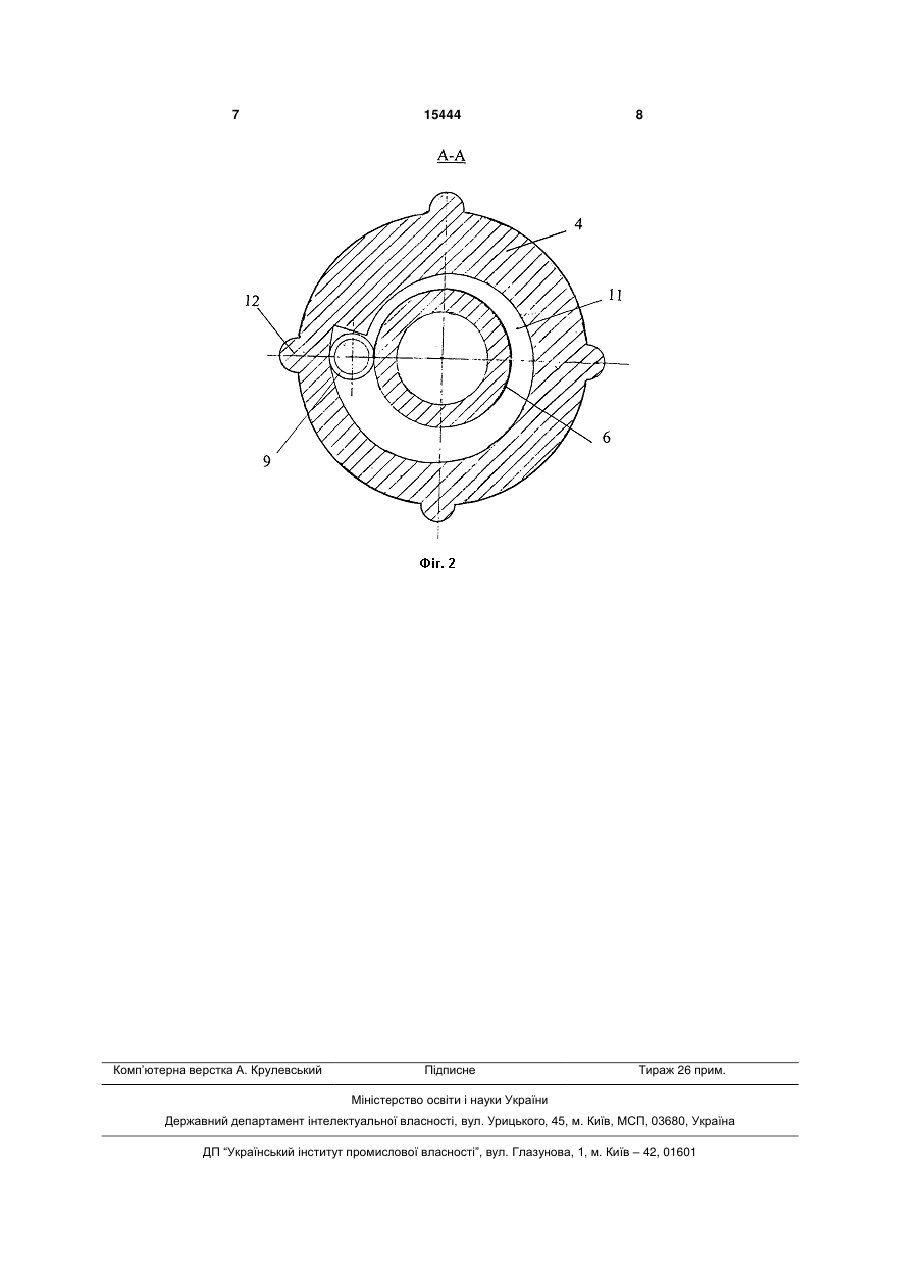

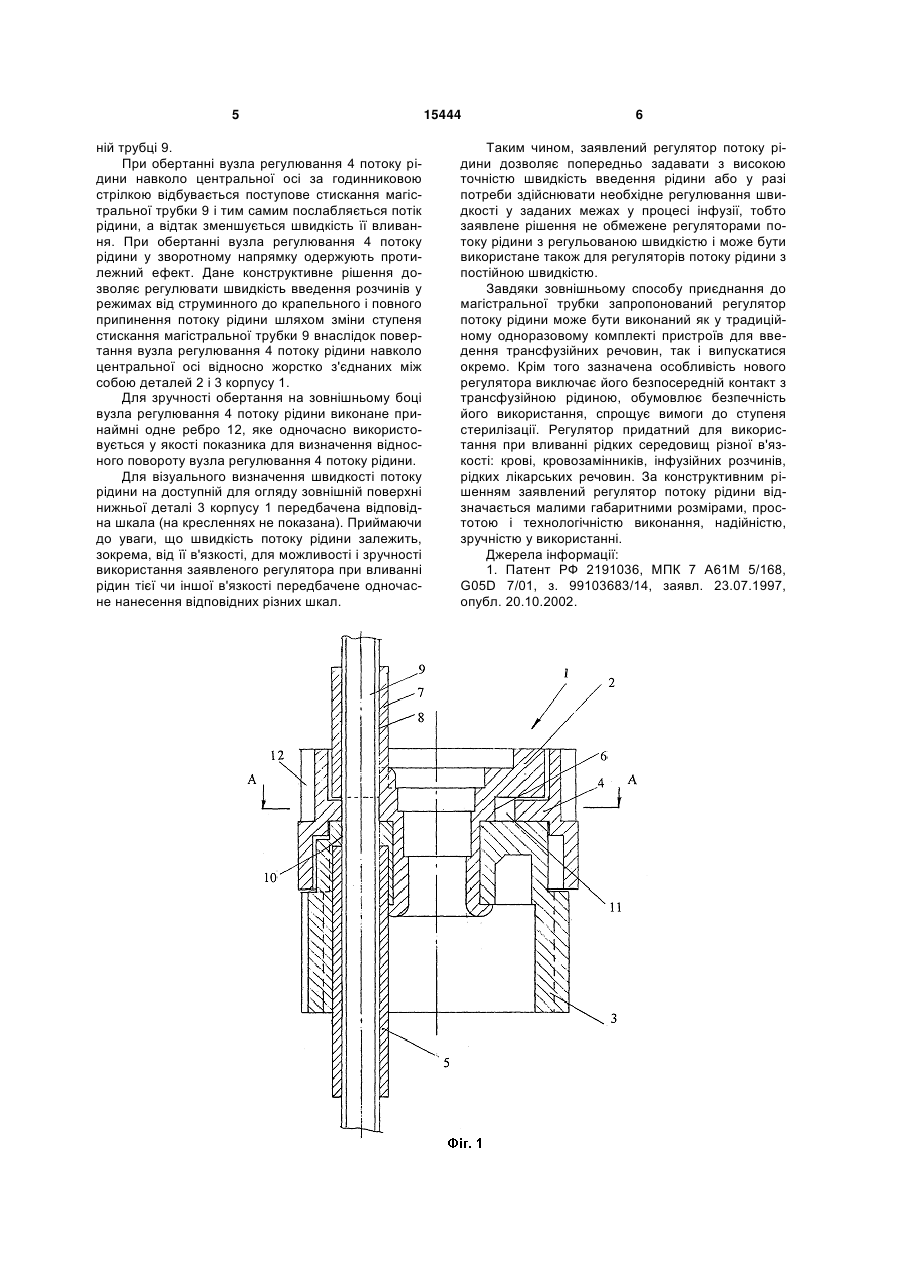

1. Регулятор потоку рідини, який містить корпус, що складається з двох корпусних деталей, і вузол регулювання потоку рідини, який відрізняється тим, що корпусні деталі жорстко з'єднані між собою, одна з деталей корпусу у своїй середній частині утворює циліндричну втулку, а вузол регулювання потоку рідини виконаний у формі кільця з асиметричним отвором і розміщений між деталями корпусу з можливістю обертання навколо центральної осі, причому в обох деталях корпусу виконані зміщені відносно центральної осі співвісні наскрізні отвори для магістральної трубки, розташовані таким чином, що магістральна трубка проходить між краєм асиметричного отвору вузла регулювання потоку рідини і зовнішнім боком циліндричної втулки. 2. Регулятор за п. 1, який відрізняється тим, що асиметричний отвір вузла регулювання потоку рідини виконаний у вигляді повного витка пласкої спіралі, початок і кінець якого лежать на одному радіусі, причому різниця між більшим радіусом U 2 (19) 1 3 Недоліками відомого регулятора можна вважати складність його конструкції, залежність точності регулювання швидкості потоку від стабільності фізичних властивостей діафрагми, додатковий ризик порушення стерильності інфузійного розчину при проходженні через регулятор. Завданням корисної моделі є подолання недоліків вищенаведеного та інших регуляторів за попереднім рівнем техніки і розробка регулятора потоку рідини, конструктивні особливості якого забезпечують точне регулювання швидкості потоку внаслідок заданого перетискання магістральної трубки без порушення цілісності останньої, що забезпечує можливість здійснення вливання інфузійних рідин з точно визначеною швидкістю за шкалою регулятора, причому рідинам з рідним ступенем в'язкості відповідають різні шкали нового регулятора, крім того виключається будь-який вплив регулятора на якість інфузійного розчину, а конструктивні особливості нового регулятора відповідають технологічним умовам стандартного промислового виробництва. Поставлене завдання вирішується таким чином, що у регуляторі потоку рідини, який має корпус, що складається з двох корпусних деталей, і містить вузол регулювання потоку рідини згідно з корисною моделлю передбачені наступні особливості конструктивного рішення регулятора: корпусні деталі жорстко з'єднані між собою, одна з деталей корпусу у своїй середній частині утворює циліндричну втулку, а вузол регулювання потоку рідини виконаний у формі кільця з асиметричним отвором і розміщений між деталями корпусу з можливістю обертання навколо центральної осі, причому в обох деталях корпусу виконані зміщені відносно центральної осі співосні наскрізні отвори для магістральної трубки, розташовані таким чином, що магістральна трубка проходить між краєм асиметричного отвору вузла регулювання потоку рідини і зовнішнім боком циліндричної втулки. Згідно з корисною моделлю розроблено переважний варіант виконання регулятора потоку рідини, згідно з яким у заявленому регуляторі асиметричний отвір вузла регулювання потоку рідини виконаний у вигляді повного витка пласкої спіралі, початок і кінець якого лежать на одному радіусі, причому різниця між більшим радіусом витка спіралі і зовнішнім радіусом циліндричної втулки не менше зовнішнього діаметра магістральної трубки, а різниця між меншим радіусом витка спіралі і зовнішнім радіусом циліндричної втулки достатня для стискання магістральної трубки, при якому припиняється потік рідини. Згідно з корисною моделлю передбачений варіант функціонального розміщення магістральної трубки у регуляторі з одночасною фіксацією останнього на магістральній трубці, коли одна з деталей корпусу виконана як одне ціле з патрубком, співосним і рівним за внутрішнім діаметром отвору для магістральної трубки, а інша деталь корпусу з'єднана з циліндричною трубкою, розташованою аналогічним чином відносно отвору для магістральної трубки у цій деталі корпусу, причому внутрішні діаметри патрубку й циліндричної трубки відповідають зовнішньому діаметру магістральної 15444 4 трубки і достатні для утримання регулятора потоку рідини на магістральній трубці за рахунок сил тертя. Для визначення значення швидкості потоку рідини корисною моделлю передбачено, що одна з деталей корпусу має принаймні одну шкалу для визначення швидкості потоку трансфузійної рідини певної в'язкості. Згідно з заявленим рішенням для забезпечення зручності обертання вузла регулювання потоку рідини і утворення зручної для огляду частини зовнішньої поверхні корпусу для нанесення принаймні однієї шкали зовнішня стінка вузла регулювання потоку рідини охоплює корпус принаймні на половину висоти останнього. Приклад конкретного виконання регулятора потоку рідини ілюструється кресленнями. На Фіг.1 наведено повздовжній переріз регулятора потоку рідини; на Фіг.2 - розріз А-А на Фіг.1. Регулятор потоку рідини складається з корпусу 1, утвореного жорстко з'єднаними між собою верхньою деталлю 2 і нижньою деталлю 3, вузла регулювання 4 потоку рідини, циліндричної трубки 5. Верхня деталь 2 корпусу 1 виконана у формі по суті циліндричного тіла зі ступеневим зменшенням зовнішнього діаметра від верхнього до нижнього краю з утворенням у середній частині циліндричної втулки 6 і має зміщений відносно центральної осі патрубок 7 з отвором 8 для магістральної трубки 9. Верхня деталь 2 корпусу 1 жорстко з'єднана у своїй нижній частині з нижньою деталлю 3 корпусу 1, яка має переважно циліндричну форму зі ступеневим збільшенням зовнішнього діаметру від верхнього до нижнього краю. Нижня деталь 3 корпусу 1 має зміщений відносно центральної осі наскрізний отвір 10 для магістральної трубки 9, співвісний і рівний за діаметром отвору 8 патрубку 7 верхньої деталі 2 корпусу 1. Співвісно з отвором 10 у нижній деталі 3 корпусу 1 розташована циліндрична трубка 4, крізь яку проходить магістральна трубка 9. Між верхньою деталлю 2 і нижньою деталлю 3 корпусу 1 розміщений з можливістю обертання навколо центральної осі вузол регулювання 4 потоку рідини, виконаний у формі кільця з асиметричним отвором 11, причому зовнішня стінка кільця охоплює корпус 1 принаймні на половину його висоти. Конструкцією заявленого регулятора потоку рідини передбачено, що магістральна трубка 9 пропущена крізь патрубок 7 верхньої частини 2 корпусу 1 і циліндричну трубку 5 у нижній частині 3 корпусу 1, проходить між краєм асиметричного отвору 11 вузла регулювання 4 потоку рідини і зовнішнім боком циліндричної втулки 6. У переважному варіанті вузла регулювання 4 потоку рідини асиметричний отвір 11 виконаний у формі повного витка пласкої спіралі, початок і кінець якого лежать на одному радіусі. Різниця між більшим радіусом витка спіралі і зовнішнім радіусом циліндричної втулки 6 не менше зовнішнього діаметру магістральної трубки 9, а різниця між меншим радіусом витка спіралі і зовнішнім радіусом циліндричної втулки 6 достатня для стискання магістральної трубки 9 між краєм асиметричного отвору 11 і зовнішнім боком циліндричної втулки 6, при якому припиняється потік рідини у магістраль 5 ній трубці 9. При обертанні вузла регулювання 4 потоку рідини навколо центральної осі за годинниковою стрілкою відбувається поступове стискання магістральної трубки 9 і тим самим послабляється потік рідини, а відтак зменшується швидкість її вливання. При обертанні вузла регулювання 4 потоку рідини у зворотному напрямку одержують протилежний ефект. Дане конструктивне рішення дозволяє регулювати швидкість введення розчинів у режимах від струминного до крапельного і повного припинення потоку рідини шляхом зміни ступеня стискання магістральної трубки 9 внаслідок повертання вузла регулювання 4 потоку рідини навколо центральної осі відносно жорстко з'єднаних між собою деталей 2 і 3 корпусу 1. Для зручності обертання на зовнішньому боці вузла регулювання 4 потоку рідини виконане принаймні одне ребро 12, яке одночасно використовується у якості показника для визначення відносного повороту вузла регулювання 4 потоку рідини. Для візуального визначення швидкості потоку рідини на доступній для огляду зовнішній поверхні нижньої деталі 3 корпусу 1 передбачена відповідна шкала (на кресленнях не показана). Приймаючи до уваги, що швидкість потоку рідини залежить, зокрема, від її в'язкості, для можливості і зручності використання заявленого регулятора при вливанні рідин тієї чи іншої в'язкості передбачене одночасне нанесення відповідних різних шкал. 15444 6 Таким чином, заявлений регулятор потоку рідини дозволяє попередньо задавати з високою точністю швидкість введення рідини або у разі потреби здійснювати необхідне регулювання швидкості у заданих межах у процесі інфузії, тобто заявлене рішення не обмежене регуляторами потоку рідини з регульованою швидкістю і може бути використане також для регуляторів потоку рідини з постійною швидкістю. Завдяки зовнішньому способу приєднання до магістральної трубки запропонований регулятор потоку рідини може бути виконаний як у традиційному одноразовому комплекті пристроїв для введення трансфузійних речовин, так і випускатися окремо. Крім того зазначена особливість нового регулятора виключає його безпосередній контакт з трансфузійною рідиною, обумовлює безпечність його використання, спрощує вимоги до ступеня стерилізації. Регулятор придатний для використання при вливанні рідких середовищ різної в'язкості: крові, кровозамінників, інфузійних розчинів, рідких лікарських речовин. За конструктивним рішенням заявлений регулятор потоку рідини відзначається малими габаритними розмірами, простотою і технологічністю виконання, надійністю, зручністю у використанні. Джерела інформації: 1. Патент РФ 2191036, МПК 7 А61М 5/168, G05D 7/01, з. 99103683/14, заявл. 23.07.1997, опубл. 20.10.2002. 7 Комп’ютерна верстка А. Крулевський 15444 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
