Регульований подільник потоку рідини

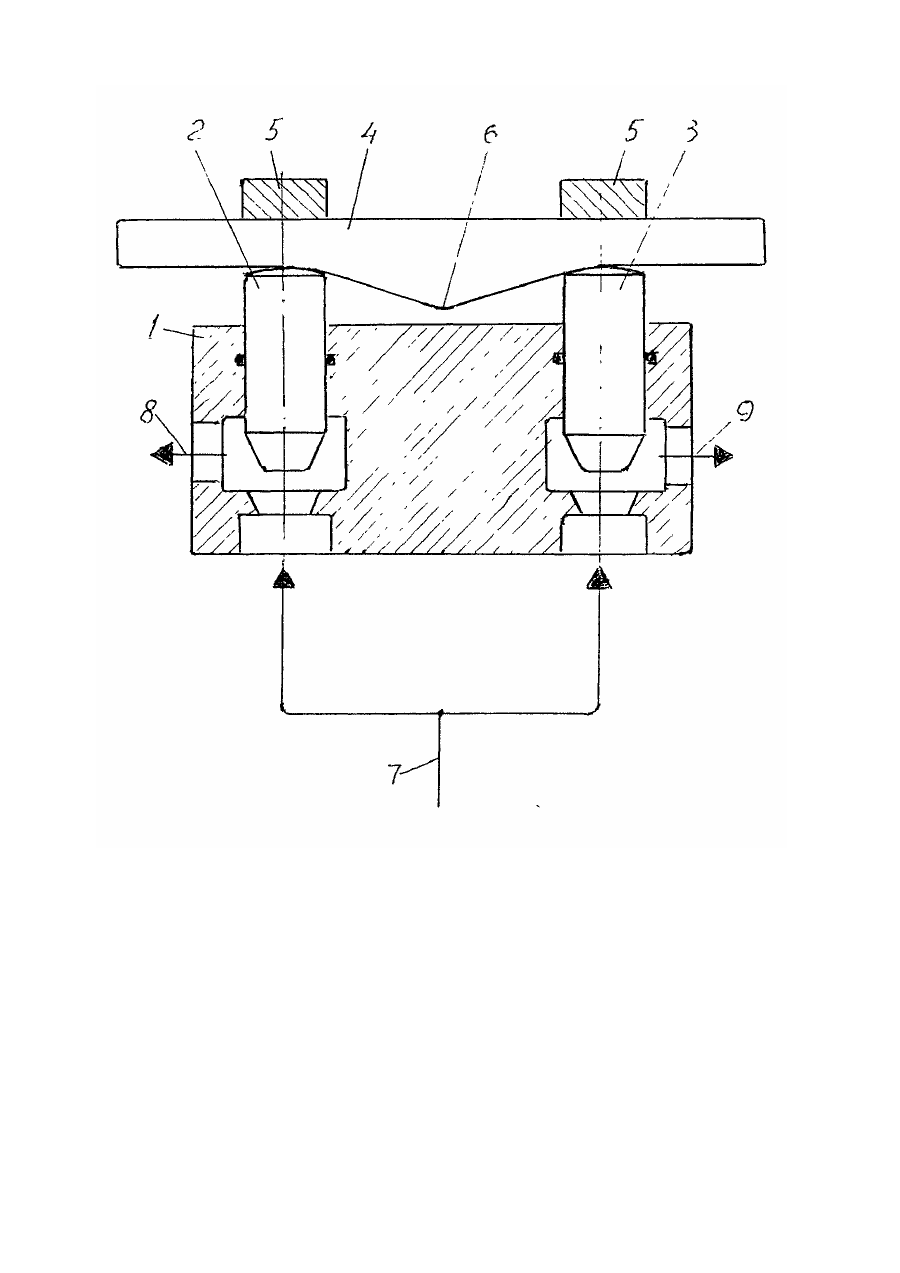

Регульований подільник потоку рідини відноситься до машинобудування і може бути використаний для безступінчастого регулювання потоків рідини до гідро двигуні в. Відомий подільник потоку рідини, який складається з двох дроселів, гільзи, плаваючого поршня, каналу підводу і каналів відводу (Башта Т.М. и др. "Гидравлика, гидромашины и гидроприводы", М, Машиностроение, 1982, рис. 3.109, С. 401). Такий подільник потоку рідини автоматично поділяє відвідні потоки рідини порівну і не може бути використаний для збільшення або зменшення потоків рідини у відвідних каналах. Відомий подільник потоку рідини, який складається з корпусу, розподільного золотника із змінними діафрагмами, зрівноважувального золотника, заглушок, зрівноважувальний і розподільний золотники утворюють з розточками корпусу дроселюючі щілини (дроселі), в корпусі виконані підвідний і два відвідні канали (Федорець В.О. і др. “Гідроприводи та гідропневмоавтоматика", Київ: Вища школа, 1995, фіг. 223, С. 70). Основний недолік такого подільника потоку рідини є неможливість безступінчатого регулювання потоків рідини у відвідних каналах. В основу винаходу поставлена задача створити регульований подільник потоку рідини, в якому за рахунок нової конструкції окремих елементів спрощується конструкція регульованого подільника, що дозволяє проводити безступінчате регулювання потоків рідини у відвідних каналах. Поставлена задача вирішується тим, що регульований подільник потоку рідини містить корпус, в якому розміщені два дроселі і повзун, в середній частині якого виконаний кулачок, при цьому дроселі є голчастими і регульованими, а торці дроселів виконані з можливістю контактування з повзуном. На кресленні схематично зображений регульований подільник потоку рідини. Регульований подільник потоку рідини містить корпус 1, в отворах якого розміщені регульовані дроселі 2 і 3 голчастого типу, з торцями дроселів 2 і 3 контактує повзун 4, встановлений в направляючих 5, які закріплені на корпусі 1, в середній частині повзуна 4 виконаний кулачок 6. 7-канал підводу, 8 і 9 – канали відводу рідини. Працює регульований подільник потоку рідини наступним чином. При знаходженні кулачка 6 повзуна 4 в середньому положенні, дроселі 2 і 3 відкриті, і потік робочої рідини, що поступає з каналу підводу 7, поділяється дроселями 2 і 3 порівну і з відвідних каналів 8 і 9 поступає до гідродвигунів. Якщо, наприклад, потрібно зменшити потік робочої рідини, що живить відвідний канал 8, то переміщуючи в направляючих 5 повзун 4 вліво він кулачком 6 переміщує дросель 2 вниз зменшуючи площу перерізу прохідного вікна і відповідно безступінчасто зменшує потік робочої рідини, яка поступає до гідродвигуна із відвідного каналу 8. Дросель 3 лишається нерухомим, площа перерізу прохідного вікна не зміниться. Якщо потрібно зменшити потік у відповідному каналі 9, то повзун 4 переміщується вправо. Таким чином з допомогою регульованого подільника потоку рідини поперемінно можна безступінчасто змінювати потоки рідини в відвідних каналах, включаючи і повне перекриття одно із відвідних каналів.
