Пристрій для регулювання розподілу пилоподібних матеріалів по фурмах доменної печі

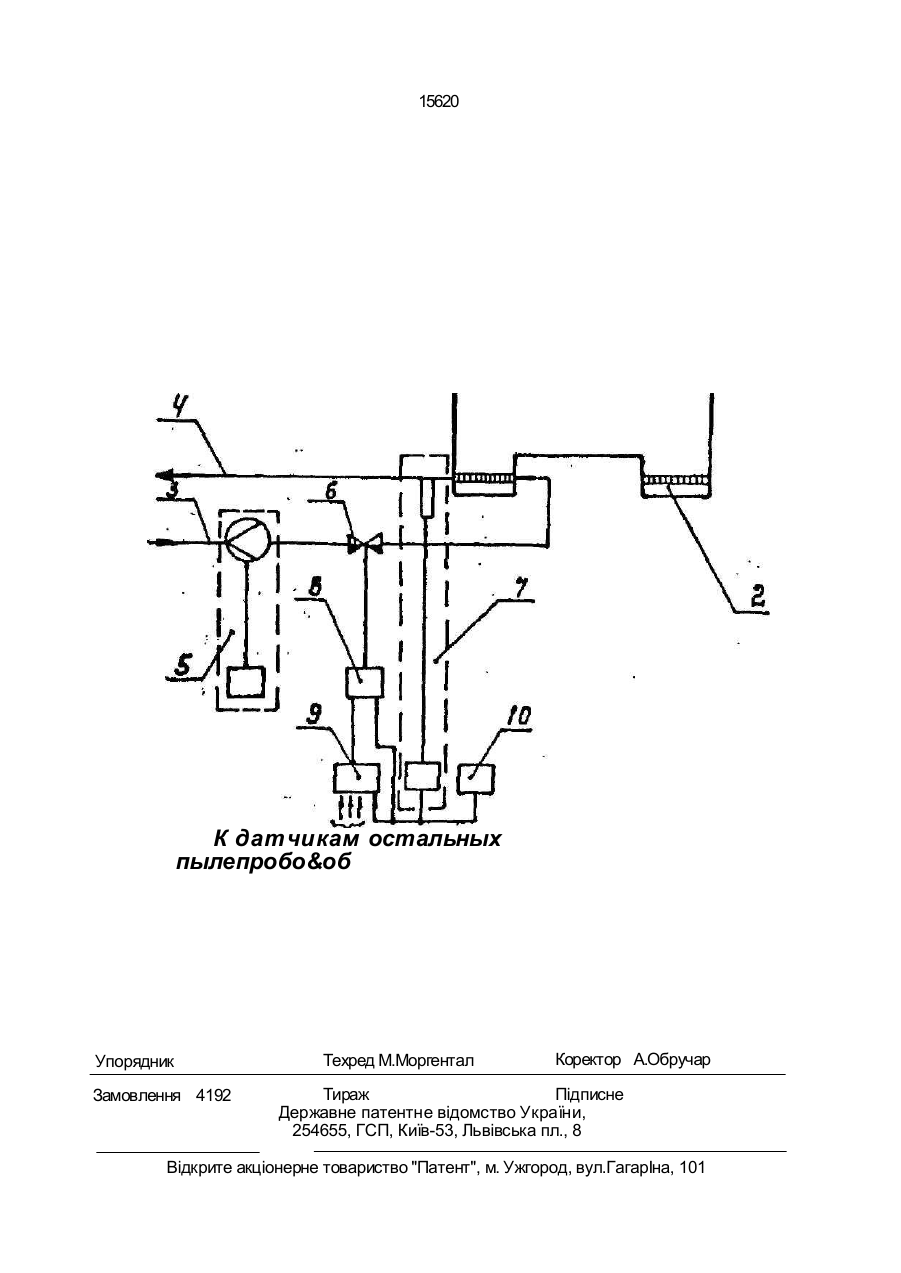

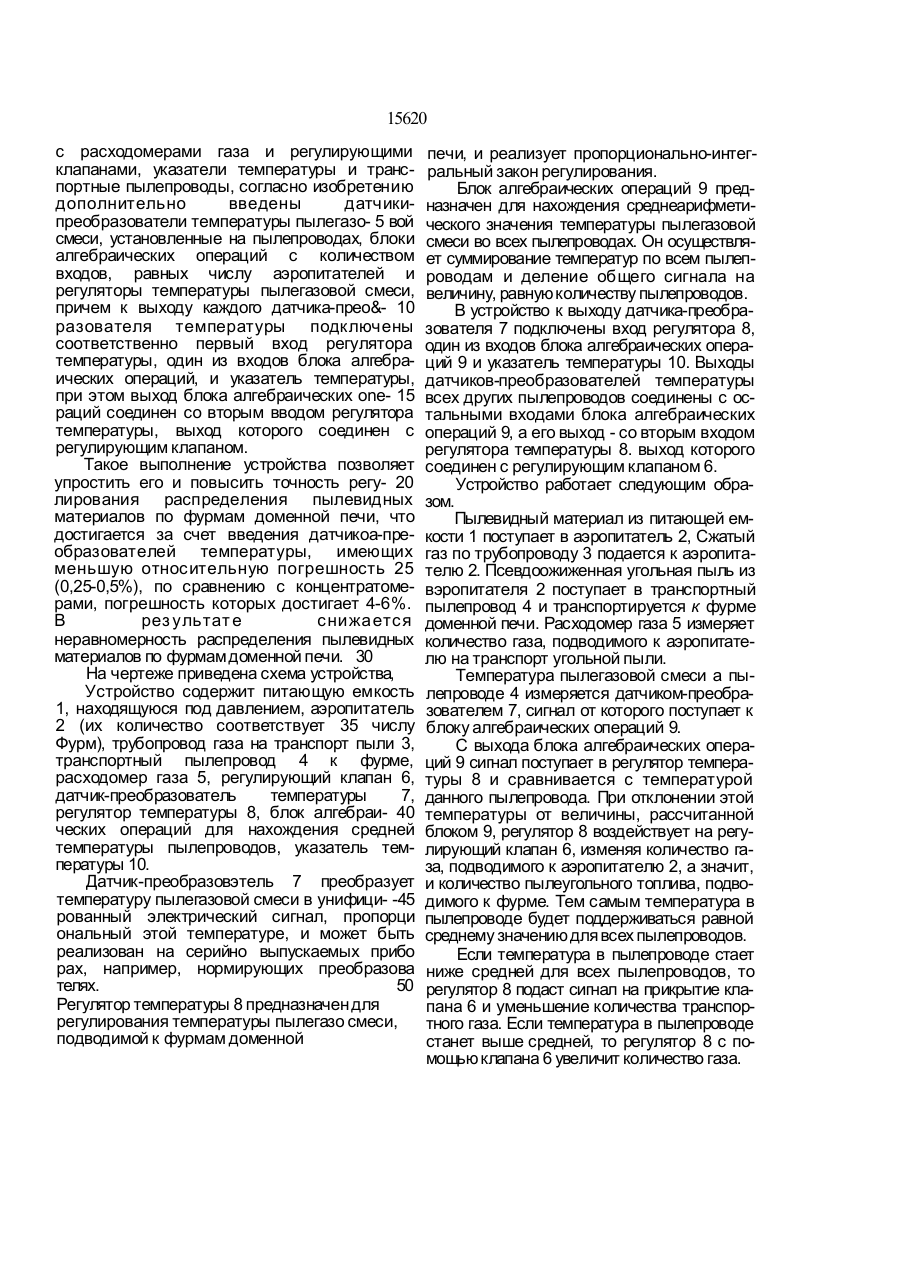

Устройство для регулирования распре деления пылевидных материалов по фурмам доменной печи, содержащее питающую ем кость с аэропитателями, находящуюся под давлением, газопроводы с расходомерами газа и регулирующими клапанами, указатели температуры и транспортные пылепроводы, о т л и ч а ю щ е е с я тем, что в него дополнительно введены датчики-преобразователи температуры пылегазовой смеси, установленные на пылелроводэх, блоки алгебраических операций с количеством входов, равным числу аэропитателей, и регуляторы температуры пылегазовой смеси, причем к выходу каждого датчика-преобразователя температуры подсоединены соответственно первый вход регулятора температуры, один из входов блока алгебраических операций, и указатель температуры, при этом выход блока алгебраических операций соединен со вторым входом регулятора температуры, выход которого соединен с регулирующим клапаном. С > ел Изобретение относится к черной металлургии, в частности, к выплавке чугуна с применением пылевидного топлива. Известно устройство, выбранное в качестве прототипа, содержащее питающую емкость с аэропитателями, находящуюся под давлением, транспортные пылепроводы с концентратомерами пыли, воздухопроводы (на аэрацию, пневмотранспорт и создание избыточного давления в питающей емкости) с расходомерами и регулирующими клапанами, блоки умножения, суммирования и деления. Недостатком известного устройства является низкая точность регулирования расхода пыли ввиду изменения характеристик транспортных пылепроводов в процессе эксплуатации. Другим недостатком является то, что регулирование расхода пылеугольного топлива производится не по фактическому расходу угольной пыли в пылепроводе, а по косвенным признакам, характеризующим эту величину. Кроме того, известное устройство сложно, содержит большое количество элементов, что снижает его быстродействие и надежность. Задачей изобретения является упрощение устройства и повышение точности регулирования распределения пылевидных материалов по фурмам доменной печи, Поставленная задача достигается тем, что в устройство для регулирования распределения пылевидных материалов, содержащее питающую емкость с аэропитателями, находящуюся под давлением, газопроводы о О 15620 с расходомерами газа и регулирующими клапанами, указатели температуры и транспортные пылепроводы, согласно изобретению дополнительно введены датчикипреобразователи температуры пылегазо- 5 вой смеси, установленные на пылепроводах, блоки алгебраических операций с количеством входов, равных числу аэропитателей и регуляторы температуры пылегазовой смеси, причем к выходу каждого датчика-прео&- 10 разователя температуры подключены соответственно первый вход регулятора температуры, один из входов блока алгебраических операций, и указатель температуры, при этом выход блока алгебраических one- 15 раций соединен со вторым вводом регулятора температуры, выход которого соединен с регулирующим клапаном. Такое выполнение устройства позволяет упростить его и повысить точность регу- 20 лирования распределения пылевидных материалов по фурмам доменной печи, что достигается за счет введения датчикоа-преобразователей температуры, имеющих меньшую относительную погрешность 25 (0,25-0,5%), по сравнению с концентратомерами, погрешность которых достигает 4-6%. В рез ультат е снижается неравномерность распределения пылевидных материалов по фурмам доменной печи. 30 На чертеже приведена схема устройства, Устройство содержит питающую емкость 1, находящуюся под давлением, аэропитатель 2 (их количество соответствует 35 числу Фурм), трубопровод газа на транспорт пыли 3, транспортный пылепровод 4 к фурме, расходомер газа 5, регулирующий клапан 6, датчик-преобразователь температуры 7, регулятор температуры 8, блок алгебраи- 40 ческих операций для нахождения средней температуры пылепроводов, указатель температуры 10. Датчик-преобразовэтель 7 преобразует температуру пылегазовой смеси в унифици- -45 рованный электрический сигнал, пропорци ональный этой температуре, и может быть реализован на серийно выпускаемых прибо рах, например, нормирующих преобразова телях. 50 Регулятор температуры 8 предназначен для регулирования температуры пылегазо смеси, подводимой к фурмам доменной печи, и реализует пропорционально-интегральный закон регулирования. Блок алгебраических операций 9 предназначен для нахождения среднеарифметического значения температуры пылегазовой смеси во всех пылепроводах. Он осуществляет суммирование температур по всем пылепроводам и деление общего сигнала на величину, равную количеству пылепроводов. В устройство к выходу датчика-преобразователя 7 подключены вход регулятора 8, один из входов блока алгебраических операций 9 и указатель температуры 10. Выходы датчиков-преобразователей температуры всех других пылепроводов соединены с остальными входами блока алгебраических операций 9, а его выход - со вторым входом регулятора температуры 8. выход которого соединен с регулирующим клапаном 6. Устройство работает следующим образом. Пылевидный материал из питающей емкости 1 поступает в аэропитатель 2, Сжатый газ по трубопроводу 3 подается к аэропитателю 2. Псевдоожиженная угольная пыль из вэропитателя 2 поступает в транспортный пылепровод 4 и транспортируется к фурме доменной печи. Расходомер газа 5 измеряет количество газа, подводимого к аэропитателю на транспорт угольной пыли. Температура пылегазовой смеси а пылепроводе 4 измеряется датчиком-преобразователем 7, сигнал от которого поступает к блоку алгебраических операций 9. С выхода блока алгебраических операций 9 сигнал поступает в регулятор температуры 8 и сравнивается с температурой данного пылепровода. При отклонении этой температуры от величины, рассчитанной блоком 9, регулятор 8 воздействует на регулирующий клапан 6, изменяя количество газа, подводимого к аэропитателю 2, а значит, и количество пылеугольного топлива, подводимого к фурме. Тем самым температура в пылепроводе будет поддерживаться равной среднему значению для всех пылепроводов. Если температура в пылепроводе стает ниже средней для всех пылепроводов, то регулятор 8 подаст сигнал на прикрытие клапана 6 и уменьшение количества транспортного газа. Если температура в пылепроводе станет выше средней, то регулятор 8 с помощью клапана 6 увеличит количество газа. 15620 К датчикам остальных пылепробо&об Упорядник Замовлення 4192 Техред М.Моргентал Коректор А.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
