Пристрій для контролю витрат гарячого дуття через фурми доменної печі

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 174

Опубліковано: 30.04.1993

Автори: Степанов Василь Васильович, Чернов Віктор Олександрович, Бабак Олег Володимирович, Терещенко Володимир Петрович

Завантажити PDF файл.

Формула / Реферат

Формула изобретения

Устройство для контроля расхода горячего дутья через фурмы доменной печи, содержащее измеритель суммарного расхода горячего дутья, измерители перепада давления на фурменных приборах, соединенные с вычислительными блоками, вторичные регистрирующие приборы, отличающееся тем, что, с целью повышения быстродействия и надежности контроля, оно снабжено сумматором, первым блоком умножения, задатчиком отношения фактического числа измерительных каналов от фурменных приборов к числу функционирующих, делителем, вторыми блоками умножения, причем в качестве вычислительных блоков использованы блоки извлечения квадратного корня, выходы которых соединены с входами сумматора, выход которого соединен с первым входом первого блока умножения, второй вход которого соединен с задатчиком отношения фактического числа измерительных каналов от фурменных приборов к числу функционирующих, выход первого блока умножения соединен с первым входом делителя, второй вход которого соединен с измерителем суммарного расхода горячего дутья, выход делителя соединен с первыми входами вторых блоков умножения, вторые входы которых соединены с выходами блоков извлечения квадратного корня, выходы вторых блоков умножения подсоединены к вторичным регистрирующим приборам.

Текст

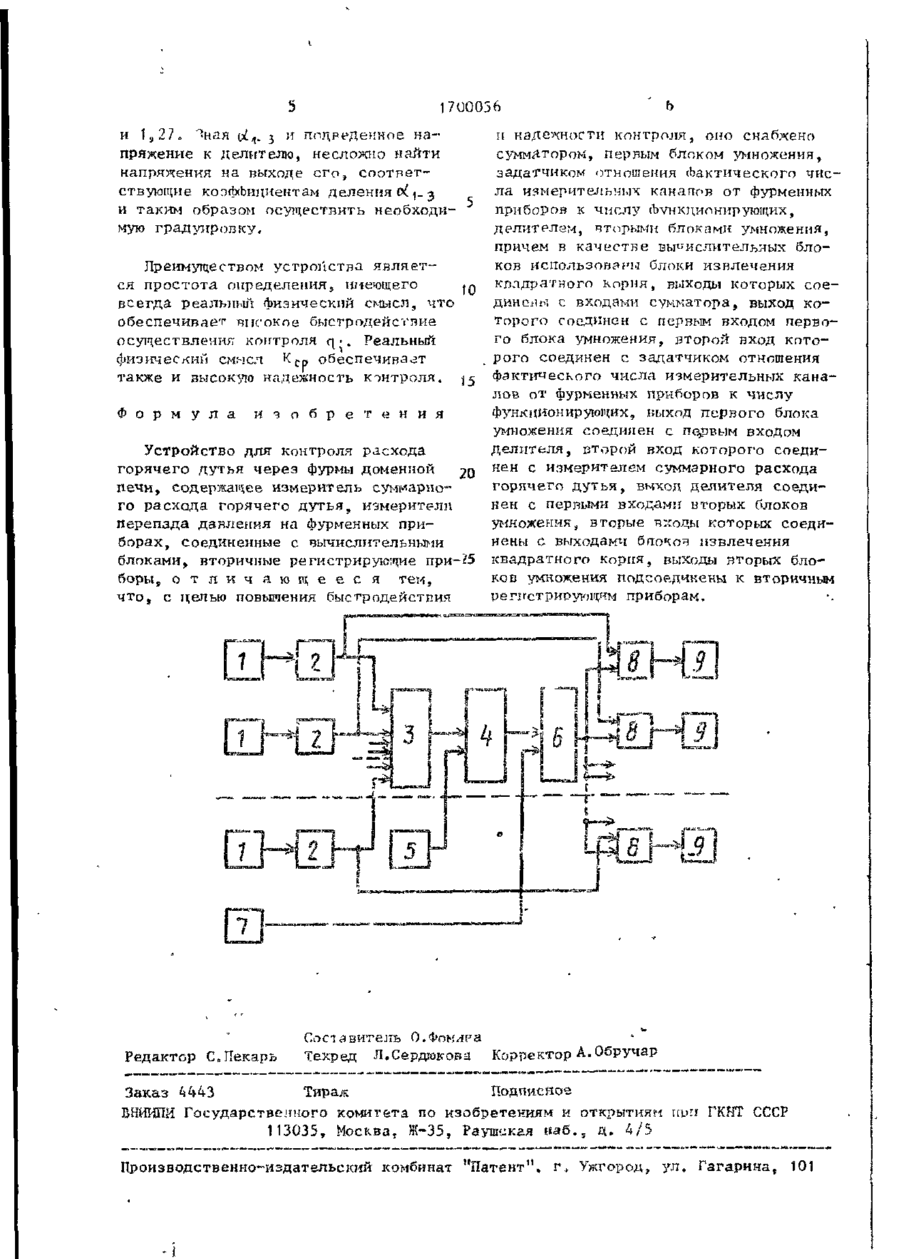

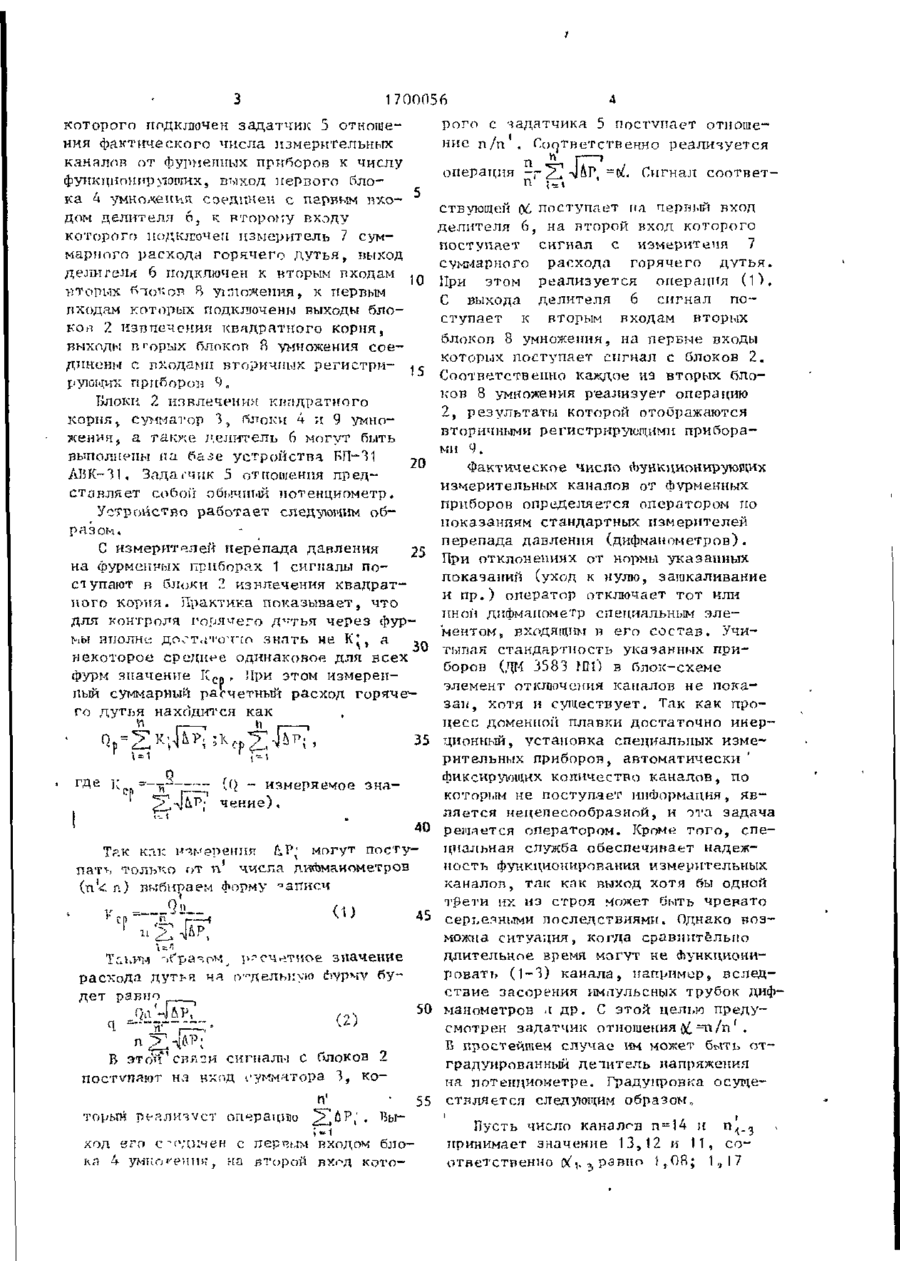

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУ5ЛИН (5!)5 С 21 В 7/24 ГОСУДАРСТВЕННЫЙ ПО ИЗОБРЕТЕНИЯМ И ПРИ ГННТ СССР Ї (21) 4771136/02 . , (22) 18.12.89 (46) 2 3 . 1 2 . 9 1 . Бюл. К 47 * (71) Донецкий металлургический з а вод им. В.И.Ленина (72) В.В.Степанов, В.П.Терещенко, В.А.Чернов и О.В.Бабак (53) 6 6 9 . 1 6 2 . 2 2 ( 0 8 8 . 8 ) (56) Авторское свидетельство СССР № 1125252, к л . С 21 В 7/24, 1983. ству ч у г у н а . Целью изобретения я в л я е т ся повышение быстродействия и надежности контропя. Существо изобретения заключается в том,, что соответствующими техническими средствами определ я е т с я значение расхода дутья на отдельную фурму, исходя из математического выражения q ^ (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ РАСХОДА ГОРЯЧЕГО ДУТЬЯ ЧЕРЕЗ ФУРШ ДОИЕННОЙ ПЕЧИ (57) Изобретение относится к металлургии,, в частности к доменному производ где Q - измеряемый суммарный расход горячего д у т ь я ; ДР; - перепад д а в л е ния на і - м фурменном приборе, 1 = 1 , 2 , . . . , u f ; а ~ ч-Есло фурменных приборов; п ! - фактическое число функционирующих измерительных каналов от фурменных приборов, 1 ил. Изобретение относится к металлургии, в частности к доменном*' чугуну. Целью устройства является повышение быстродействия и надежности контроля. В устройстве для контроля расхода горячего дутья через фурмы доменной печи, содержащем измеритель суммарного расхода горячего дутья и измерители перепада давления на фирменных приборах, подключенные к блокам и з в л е чения квадратного корня, выход! і блоков извлечения квадратного корня подключены к входам сумматора, а выход соединен с первым входом гіервогсі бгсока умножения, к второму входу которого подключен задатчик отношения Фактического числа измерительных каналов от фурменных приборов к числу функционирующих, .выход первого блокд умно жечия соединен с первым входом д е л и т е - 3 л я , к второму входу которого подключен измеритель суммарного расхода горячего д у т ь я э прибеги выход делителя под к тзоиен к вторым входам вторых блоков умножения, к первым входам которых подключены ылходы блоков извлечения квадр^тногі корня, выходы вторых блоков умножения соединены с входами вторичных регистрирлпо'іих приборов. На чертеже изображено устройство для КОЧТРОТТЯ расхода горячего дутья через
