Пристрій для скорочення проб

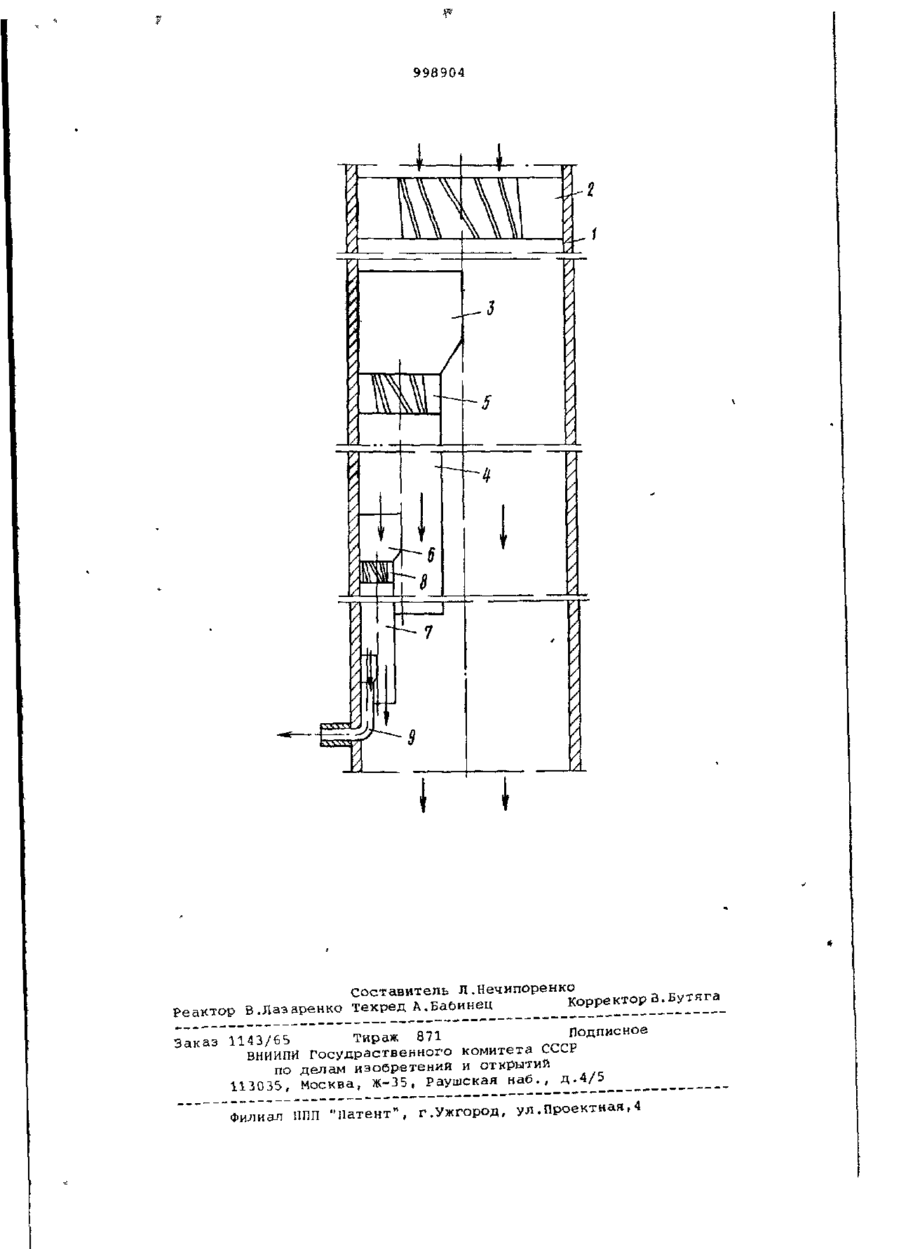

НИЕ Союз Советских Социалистический Республик 998904 (И) К (6t) Дополнительное к авт. свид-ву № 718756 (22)Заявлено 0 4 . 0 9 . 8 1 (21) 3333860/23-26 G01 N 1/18 с присоединением заявки № ~ Государственный комитет СССР по делам изобретений и открытий (23) Приоритет — Опубликовано 23.0283. Бюллетень № 7 (53)УДК Ь43.053 (088.3) Дата опубликования описания 23.02.ВЗ (72) Авторы изобретения (71) Заявитель И.С.Шлахтер и А.И.Шевский ' Украинский научно-исследовательский газов институт природных (54) УСТРОЙСТВО ДЛЯ СОКРАЩЕНИЯ ПРОБ 2 в верхней его части собирается чистый г а з , проба не будет представительной , так как нарушается однородность подлежащего исследованию газожидкостного потока. Недостатком и з вестного устройства является также т о , что для отбора пробы необходимо увеличить линейные размеры цилиндров каждого делителя для выравнивания газожидкостного потока. Цель изобретения - повышение представительности пробы. Указанная цель достигается тем, что каждый делитель снабжен завихрителем, установленным между сектором и цилиндром. На чертеже изображено устройство пробы £1І . для сокращения проб, общий вид. Устройство состоит из трубопровоДля отбора представительных проб 20 да 1, в котором установлен завихригазожидкостных потоков из горизонтель 2. Завихритель может быть выполтальных трубопроводов известное уст* нен в виде наклонных лопаток, жестко ройство не может быть использовано, смонтированных на внутренней стенке так как жидкая фаза будет собиратьтрубопровода 1, или принудительно ся в нижней части трубопровода и, 25 вращающегося кольца с наклонными ловследствие этого, нарушается равнопатками. За завихрителем расположен мерность распределения исследуемого сектор 3 последующего делителя, перегаэожидкостного потока по сечению ходящий в цилиндр 4 . На входе в ци-1трубопровода. Если каскад делителей линдр 4 выполнен эавихритель 5. В будет помещен в нижней части трубо»цилиндре 4 устанонлен сектор 6 поспровода, І Л Р преобладает жидкая фаза. Изобретение относится к получению проб для исследования многофазных систем, в частности газожидкостных, и может быть использовано в пароэнергетике, химической, нефтяной и газовой промышленности. По основному авт.св. № 718756 известно устройство для сокращения проб, включающее блок каскадно расположенных делителей , где каждый делитель ' 10 выполнен в виде сектора,жестко соединенного с полым цилиндром, площадь сечения которого равна площади сечения сектора, н каждый сектор расположен в цилиндре предыдущего делителя, а 15 повышенный цилиндр выполнен в виде кармана и снабжен патрубком вывода f 998904 ледующего делителя, который также переходит в цилиндр 7, на входе кото рого установлен эавихритель 8 и т.д. Последний по потоку газожидкостной смеси цилиндра 9 выполнен в виде пат рубка. Таким образом, секторы 3, б, и цилиндры 4, 7 составляют делители со ответственно. Последовательно расположенные делители образуют блок. Устройство работает следующим обп 10 разом. По трубопроводу 1 движется подлежащий исследованию газожидкостный поток, который закручивается завихри телем 2. Жидкая фаза отбивается к пе -15 риферии и равномерно распределяется по стенке трубопровода 1. Часть уста новившегося по сечению трубопровода газожидкостного потока попадает в первый сектор 3 первого делителя. После этого отобранная представитель 20 ная часть газожидкостного потока про ходит через завихритель 5, создавая вихревой ток, и поступает в цилиндр 4. Жидкая фаза отбивается к периферии цилиндра 4 и равномерно распре- 25 деляется на его стенках. Количество подобных делителей выбирается из условия получения а последнем цилиндре 9 необходимого расхода пробы. Проба из цилиндра 7 поступает через патру- 30 бок 9 на подготовку к исследованию. ность судить о наличии конденсата в залежи. Установка его в трубопроводах до и после сепарационных установок дает возможность судить о наличии конденсата в магистрали и производительности сепараторов. За счет установки эавихрителей в устройстве получаем более представительную пробу вследствие равномерного распределения тяжелых фракций газожидкостного потока на периферии внутренней поверхности трубопровода. Применение завихрителей в предлагаемом устройстве дает возможность сократить линейные размеры, так как в зависимости от скорости потока гаэожидкостной смеси линейные размеры сокращаются прямо пропорционально. Экономический эффект от внедрения предлагаемого устройства для отбора проб, например, на Шебелинском газоконденсатором месторождении равен 287595 руб. Формула изобретения Устройство для сокращения проб по авт.св. № 718756, о т л и ч а ю щ е е с я тем, что, с целью повышения представительности проб, каждый делитель снабжен эавихрителем, установлен ным между сектором и цилиндром. Источники информации, Применение разработанного устройпринятые во внимание при экспертизе ства для исследования состава газа на устье скважины позволит получить 1. Авторское свидетельство CQCP предствительную пробу и даст' возмож 35 № 718756, кл. Q01 N 1/18, 1977. 998904 Составитель Л.Нечипоренко _/тя_а Реактор В.Лаэаренко техред А.Бабинец Корректор_а:_Бутяга_ ' ТГА^ІС ФИПЛЖ 871 Подписное Заказ 1143/65 Тираж о/± В И П Госудраственного комитета C-LF НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б ^ « ^ 1 1 " " " " ф й л й м " І І п п "Патент", г.Ужгород, ул .Проектная, 4
