Пристрій для відбору проб чавуну та шлаку

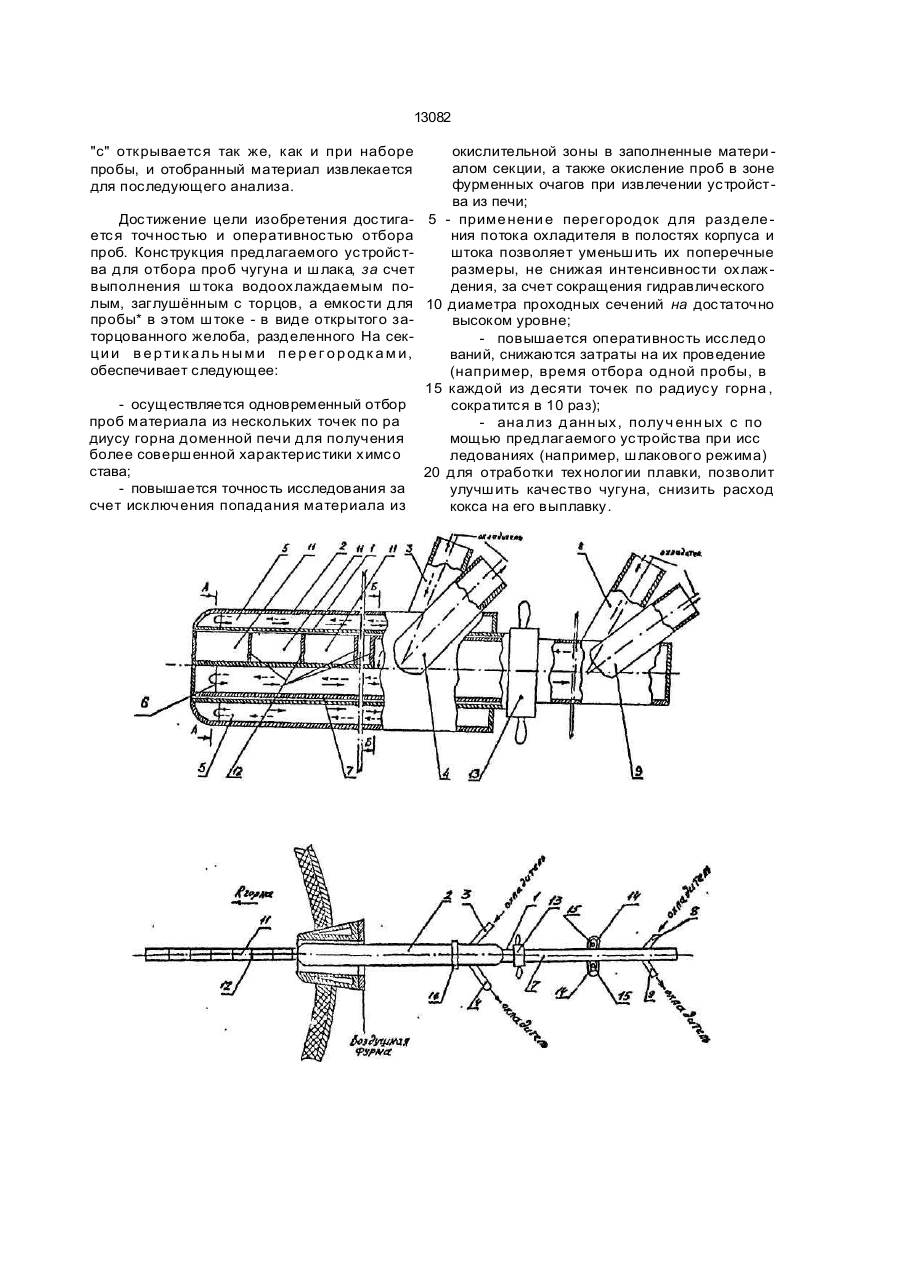

Ус тройс тво д ля отбора проб чугуна и шлака, сод ержащее вод оох лаждаемый корпус, состоящий из двух коаксиально расположенных тру б с патрубками д ля подвода и отвод а охладителя, и ус тановленный в корпусе с возможнос тью прод ольного перемещения ш ток, и емкос ть д ля пробы, отличаю щ е е с я тем, что ш ток выполнен вод оох лаждаемым, полым, заглушённым с торцев, а емкос ть для пробы выполнена в э том ш токе в виде открытого заторцованного желоба, разд еленного на секции вертикальными перегородками. С > Изобретение относится к облас ти черной металлургии, в час тнос ти к доменному производс тву, и может быть ис пользовано на доменных печах д ля исс лед ования процессов в горне при отработке тех нологии плавки. В качес тве прототипа взято извес тное устройс тво для отбора проб чугуна и ш лака по рад иусу горна доменной печи [ 1]. Извес тное устройство содержит водоохлажд аемый корпус, состоящ ий из двух коаксиально расположенных тру б с патру бками для подвода и отвода охладителя. В носовой час ти корпус а, на нек отором расс тоянии от перед него конца тру бы, выполнена прямоугольная прорезь. Во вну тренний канал водоохлажд аемого корпуса помещена емкос ть для отбора пробы чугуна и шлака (лод очка), укрепленная на металлическом с тержне штоке. Шток выведен из корпус а наружу, через с альниковое уплотнзние в хвос товой час ти корпуса с возможнос тью продольного перемещения. Работает извес тное ус тройс тво следующим образом. В полос ть между трубами подают ох ладитель. Перед вводом трубы в печь лодочку устанавливают днищем к низу. Это положение она сох раняет и в д альнейшем. Тру бу устанавливают прорезью к низу и затем вводят в печь специальной лебедкой или машиной. При д ос тижени и перед ним конц ом тру бы намеченной точки на рад иусе горна, тру бу поворачивают на 180°. Ч ерез прямоугольное отверс тие в тру бе лод очка наполня е тс я чу гу н о м и ш л ак ом. Тр у бу выдерживают до 3 мин, а затем поворачивают в исх од ное положение прорезью вниз. При э том лодочка с отработанной пробой не поворачивается и перекрывается охлаждаю щимися с тенк ами трубы. Этим обеспечивае тс я б ыс тр а я за к а лк а п р о б ы, а та к ж е со о ю о 13082 исключается попад ание в нее материалов из других точек горна при извлечении тру бы из печи. Недос татком конс трукции извес тного устройс тва является низкая точнос ть и one- 5 ративнос ть отбора проб и стойкос ть устройства. Извес тным ус тройс твом невозможно одновременно отбирать пробы из нескольких точек по рад иусу горна, что являетс я важным условием д ля получения од новре- 10 менной характерис тики изменения химс ос тав а ма те р иа л а по р ад иу с у , так ж е увеличивается время пребывания трубы в печ и и вероятнос ть выхода ее из строя, снижаетс я оперативнос ть исс лед ования.Увели- 15 чение количес тва отверс тий в корпус е и лодочек, а также размеров отверстий сниж ает над ежнос ть конс трукций, ухудшает ох лаждение корпуса и стойкос ть ус тройс тва. Кроме того, поворот корпус а перед на- 20 бором и после набора материала, сох раняя пос тоянным положение лод очки, производится вручную, что повышает трудоемкос ть и время провед ения исс лед ования. Целью нас тоящ его изобретения являет- 25 ся повышение точнос ти и оперативнос ти отбора проб, а также стойкос ти ус тройс тва для отбора проб чугуна и ш лака из горна доменной печи. Пос тавленная цель дос тигается тем, что 30 в устройс тве ш ток выполнен водоохлаждаемым, полым, заглуш ённым с торцов, а емкос ть для пробы выполнена в э том шг оке в вид е откры того заторцов анног о жепоба, разделенного на с екции вертикальными пе- 35 регородками. Ус тройс тво д ля отбора проб чу гу на и шлака содержит: - вод оох лаждаемый корпус, сос тоящ ий из двух коакс иально рас положенных тру б с 40 патру бками д ля подвода и отвода ох лад ителя; - установленный в корпус е с возможно стью продольного перемещения ш ток и ем кость для пробы; 45 Отличительными от прототипа признаками являются: - то, что ш ток выполнен водоохлаждаемым, полым, заглушённым с торцов; - емкос ть д ля пробы выполнена о э том 50 штоке в виде открытого заторцованного же лоба, разд еленного на с екции вертикальны ми перегородками. Сущнос ть изобретения поясняется чертежами, гд е на фиг. 1 предс тавлен общ ий 55 вид устройс тва в разрезе, на фиг, 2 - общий вид , на фиг. 3 - с еч ение А -А ; на фиг. 4 сечение Б-Б. Заявляемое устройс тво содержит водоох лаждаемый корпус с коакс иально распо ложенными тру бами 1 и 2. Наружная тру ба 2 снабжена патрубками 3 и 4 д ля подвод а и отвода ох ладителя, циркулирующего в полости, образованной трубами 1 и 2 и разделенной перегород кой 5 (фиг. 3). В полос ти водоох лажд аемого корпус а (внутри трубы 1) установлен с возможнос тью прод ольного перемещения ш ток 7 в виде трубы, заглушённой с торцов и разд еленной прод ольными перегородками на три полости, две полос ти (" а" и "в", фиг.З) из которых делит перегородка 6, образуя полос ти д ля подвода и отвода охладителя через патрубки 8 и 9. Третья полос ть д ля пробы ш тока 7, которая выполнена в виде открытого заторцованного желоба ("с", фиг.З) в э том ш токе отделяется от двух других водоохлаждаемых полос тей ("а" и "в", фиг.З) перегородками 10 и с лу жит емкос тью д ля отбора пробы, при этом желоб разд елен на с екции 11 вертикальными перегородками 12. Для герметичнос ти при прод ольном перемещении ш тока 7 " вну тренняя тру ба 1 корпус а ос нащена сальниковым ус тройс твом 13. В хвос товой час ти ш тока 7 установлены две металлические петли 14 для фиксации его на станине исследовательской машины (на чертежах не показана) с помощью металлических стержней 15. На трубе 2 корпуса ус тройс тва установлен квадрат д ля закрепления корпуса в ведущей каретке исс лед овательской маш ины (но чертеже не пок азана) и дальнейшего его перемещения. Предлагаемое устройс тво работает с ледующим образом. Через патру бки 3 и 8 под аю т ох ла д и те л ь, ц и рк у ли ру ющ и й в полос тях корпуса (тру б 1 и 2) и полос тях " а* и " б" ш тока 7, разд еленных перегородками 5 и б, а затем отвод ят через патру бки 4 и 9. Срез ш тока ус танавливают запод лицо с о срезом корпус а. Ус тройс тво, закрепленное в ведущей каретке исс лед овательской машины с помощью квад рата, ввод ят через воздуш ную фурму, оборуд ованную специальным краном, в горн доменной печи д о определенной отметки, максимально удаленной от среза воздушной фурмы. После чего ш ток 7 фикс ируют неподвижно с помощью с тержней 15, пропускаемых через отверс тия петель 14 и с оответс твующие им отверс тия в с танине исследовательской машины. Пос ле э того корпус устройс тва выводят из печи, открывая осе секции 11 желоба V д ля набора проб чугу на и ш лака. Пос ле выдержки, корпус вновь вводят в печь, при этом желоб "с", заполненный материалом, накрывается им. Шток 7 отс оединяетс я от станины с тержнями 15 и все устройс тво, целиком, извлекается из печи. Вне печи желоб 13082 "с" открывается так же, как и при наборе пробы, и отобранный материал извлекается для последующего анализа. Достижение цели изобретения достигается точностью и оперативностью отбора проб. Конструкция предлагаемого устройства для отбора проб чугуна и шлака, за счет выполнения штока водоохлаждаемым полым, заглушённым с торцов, а емкости для пробы* в этом штоке - в виде открытого заторцованного желоба, разделенного На секци и в е р ти к а ль н ы м и п е р е г о р одк а м и, обеспечивает следующее: - осуществляется одновременный отбор проб материала из нескольких точек по ра диусу горна доменной печи для получения более совершенной характеристики химсо става; - повышается точность исследования за счет исключения попадания материала из окислительной зоны в заполненные матери алом секции, а также окисление проб в зоне фурменных очагов при извлечении устройства из печи; 5 - приме нени е перегородок для разделения потока охладителя в полостях корпуса и штока позволяет уменьшить их поперечные размеры, не снижая интенсивности охлаждения, за счет сокращения гидравлического 10 диаметра проходных сечений на достаточно высоком уровне; - повышается оперативность исследо ваний, снижаются затраты на их проведение (например, время отбора одной пробы, в 15 каждой из десяти точек по радиусу горна , сократится в 10 раз); - ана лиз данн ых, получ енн ых с по мощью предлагаемого устройства при исс ледованиях (например, шлакового режима) 20 для отработки технологии плавки, позволит улучшить качество чугуна, снизить расход кокса на его выплавку. 13082 8 э Фиг Упорядник Замовлення 4098 Фиг Техред М.Моргентал Коректор Л.Ф Іль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
