Малогабаритний загальнопідстанційний пункт управління серії зпу-10

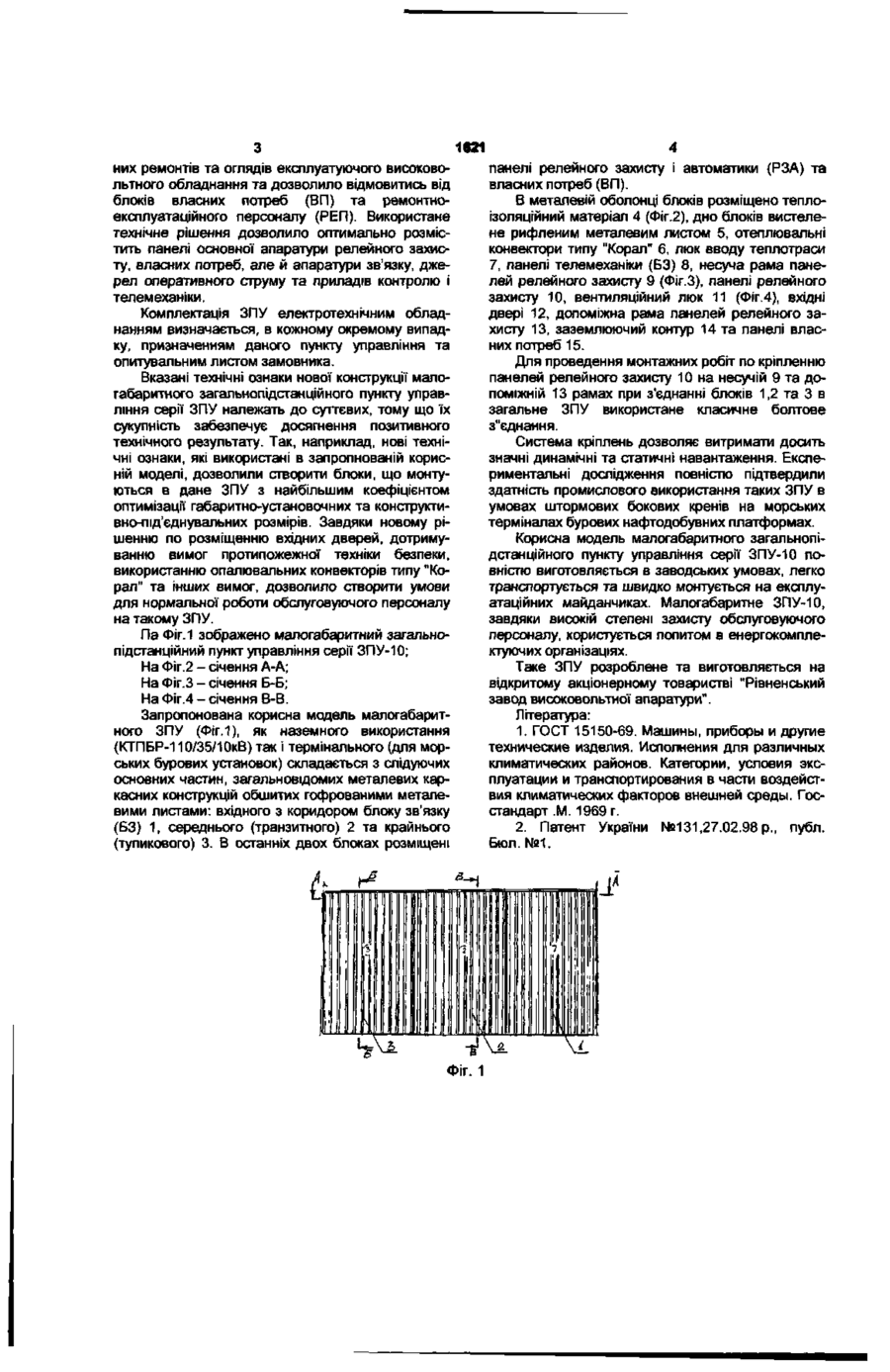

Малогабаритний загальнопідстанціинии пункт управління, який містить окремі блоки, що виготовлені з окремих металевих каркасів, обшитих гофрованими металевими листами з розміщеними в них панелями релейного захисту та панелями власних потреб і які містять блок зв'язку, який відрізняється тим, що він містить три блоки, один з яких блок зв'язку, що містить коридор, люк вводу теплотраси, отеплювальні конвектори, панелі телемеханіки, середній блок та крайній тупиковий з розміщеними на несучій та ДОПОМІЖНІЙ рамах, закріплених на бокових стінах блоків, на яких розміщені панелі релейного захисту, система заземлюючого контуру та панелі власних потреб, а всі блоки разом при болтовому з'єднанні між собою створюють єдину конструкцію малогабаритного загальнопідстанційного пункту управління з освітленням, вентиляцією, тепловим обігрівом та іншим устаткуванням — Малогабаритний загальнопідстанціинии пункт управління серн ЗПУ-10 належить до галузі високовольтного апаратобудування, зокрема до конструкцій пунктів управління які входять до складу комплектних трансформаторних підстанцій блочних типу КТПБ Р 110/35/1 ОкВ Такі ЗПУ виготовляються в металевій оболонці для потреб народного господарства Вид кліматичного виконання У1 за ГОСТ 15150-69 [1] ВІДОМІ загальнопщстанційні пункти управління, які складаються з окремих блоків та комплектуються панелями релейного захисту і автоматики (РЗА), панелями власних потреб (ВП), блоками звязку (БЗ), блоками власних потреб (БВП) та блоками ремонтно-експлуатаційного персоналу (РЕП) До таких ЗПУ слід віднести, наприклад такий, як корисна модель по свідоцтву України №131,27 02 98 публ Бюл №1 [2] До основних недоліків, таких типів ЗПУ, спід віднести їх великі габарити, а ВІДПОВІДНО І масу Так вага повнокомплектного ЗПУ досягає 17,1 тони, а загальна довжина досягає 19,6 метра Масогабаритні параметри таких ЗПУ не дозволяють застосовувати їх, наприклад, в якості високовольтного обладнання на модульних терміналах морських бурових платформ В основу запропонованої корисної моделі поставлено задачу створення такого ЗПУ, який мав би значно менші габарити, масу та відповідав загальнопромисловим експлуатаційним та монтажним схемам в частині освітлення, вентиляції, опа лення та на мінімальних площах розміщав би максимально необхідну КІЛЬКІСТЬ апаратури релейного захисту і автоматики За сукупністю ознак прототипом до запропонованої корисної моделі можна взяти конструкцію, вище згаданої корисної моделі за патентом України № 131 Прототип, теж складається з окремих конструктивно загальновідомих блоків, теж має панелі з апаратурою релейного захисту, але спеціальні конструктивні рішення, запропонованої корисної моделі, дозволили отримати ЗПУ в значно менших габаритних розмірах Кращі технічні результати в запропонованій корисній моделі, яка теж складається з окремих блоків швелерної конструкції, досягнуті завдяки тому, що в даній конструкції використано всього три блоки, які в поєднанні складають єдину конструкцію ЗПУ Перший блок вхідний В цьому блоці розміщено коридор з люком підводу теплотраси для систем обігріву в зимовий час, в окремому приміщенні апаратура аварійної сигналізації та зв'язку чергового оператора з центром диспетчерської служби підстанції Другий блок - середній (транзитний), а третій тупиковий Саме в цих блоках розміщені панелі власних потреб та релейного захисту Основні панелі розміщені на металевій рамі спеціальної конструкції з заземлюючими пристроями, яка надійно закріплена до бокової рами тупикового блоку Таке розміщення апаратури дало змогу отримати площу для проведення планових техніч CM CD 1621 них ремонтів та оглядів експлуатуючого високовольтного обладнання та дозволило відмовитись від блоків власних потреб (ВП) та ремонтноексплуатаційного персоналу (РЕП). Використане технічне рішення дозволило оптимально розмістить панелі основної апаратури релейного захисту, власних потреб, але й апаратури зв'язку, джерел оперативного струму та приладів контролю і телемеханіки. Комплектація ЗПУ електротехнічним обладнанням визначається, в кожному окремому випадку, призначенням даного пункту управління та опитувальним листом замовника. Вказані технічні ознаки нової конструкції малогабаритного загальнопідстанційного пункту управління серії ЗПУ належать до суттєвих, тому що їх сукупність забезпечує досягнення позитивного технічного результату. Так, наприклад, нові технічні ознаки, які використані в запропнованій корисній моделі, дозволили створити блоки, що монтуються в дане ЗПУ з найбільшим коефіцієнтом оптимізації габаритно-установочних та конструктивно-під'єднувальних розмірів. Завдяки новому рішенню по розміщенню вхідних дверей, дотримуванню вимог протипожежної техніки безпеки, використанню опалювальних конвекторів типу "Корал" та інших вимог, дозволило створити умови для нормальної роботи обслуговуючого персоналу на такому ЗПУ. Па Фіг. 1 зображено малогабаритний загальнопідстанційний пункт управління серії ЗПУ-10; На Фіг.2 - січення А-А; На Фіг.З - січення Б-Б; На Фіг.4 - січення В-В. Запропонована корисна модель малогабаритного ЗПУ (Фіг. 1), як наземного використання (КТПБР-110/35/1 ОкВ) так і термінального (для морських бурових установок) складається з слідуючих основних частин, загальновідомих металевих каркасних конструкцій обшитих гофрованими металевими листами: вхідного з коридором блоку зв'язку (БЗ) 1, середнього (транзитного) 2 та крайнього (тупикового) 3. В останніх двох блоках розміщені ФІГ. 1 4 панелі релейного захисту і автоматики (РЗА) та власних потреб (ВП). В металевій оболонці блоків розміщено теплоізоляційний матеріал 4 (Фіг.2), дно блоків вистелене рифленим металевим листом 5, отеплювальні конвектори типу "Корал" 6, люк вводу теплотраси 7, панелі телемеханіки (БЗ) 8, несуча рама панелей релейного захисту 9 (Фіг.З), панелі релейного захисту 10, вентиляційний люк 11 (Фіг.4), вхідні двері 12, допоміжна рама панелей релейного захисту 13, заземлюючий контур 14 та панелі власних потреб 15. Для проведення монтажних робіт по кріпленню панелей релейного захисту 10 на несучій 9 та допоміжній 13 рамах при з'єднанні блоків 1,2 та 3 в загальне ЗПУ використане класичне болтове з'єднання. Система кріплень дозволяє витримати досить значні динамічні та статичні навантаження. Експериментальні дослідження повністю підтвердили здатність промислового використання таких ЗПУ в умовах штормових бокових кренів на морських терміналах бурових нафтодобувних платформах. Корисна модель малогабаритного загальнопідстанційного пункту управління серії ЗПУ-10 повністю виготовляється в заводських умовах, легко транспортується та швидко монтується на експлуатаційних майданчиках. Малогабаритне ЗПУ-10, завдяки високій степені захисту обслуговуючого персоналу, користується попитом в енергокомплектуючих організаціях. Таке ЗПУ розроблене та виготовляється на відкритому акціонерному товаристві "Рівненський завод високовольтної апаратури". Література: 1. ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации и транспортирования в части воздействия климатических факторов внешней среды. Госстандарт .М. 1969 г. 2. Патент України №131,27.02.98 р., публ. Бюл. №1. t-г - и? - эег (ж)) еніесЬіл 'OQOfrO 'аіи» ІЛІ 'ц 'ewaidv ииаохЛен ИИНІ/ОСІВНЖІІ/^
