Загальнопідстанційний пункт управління

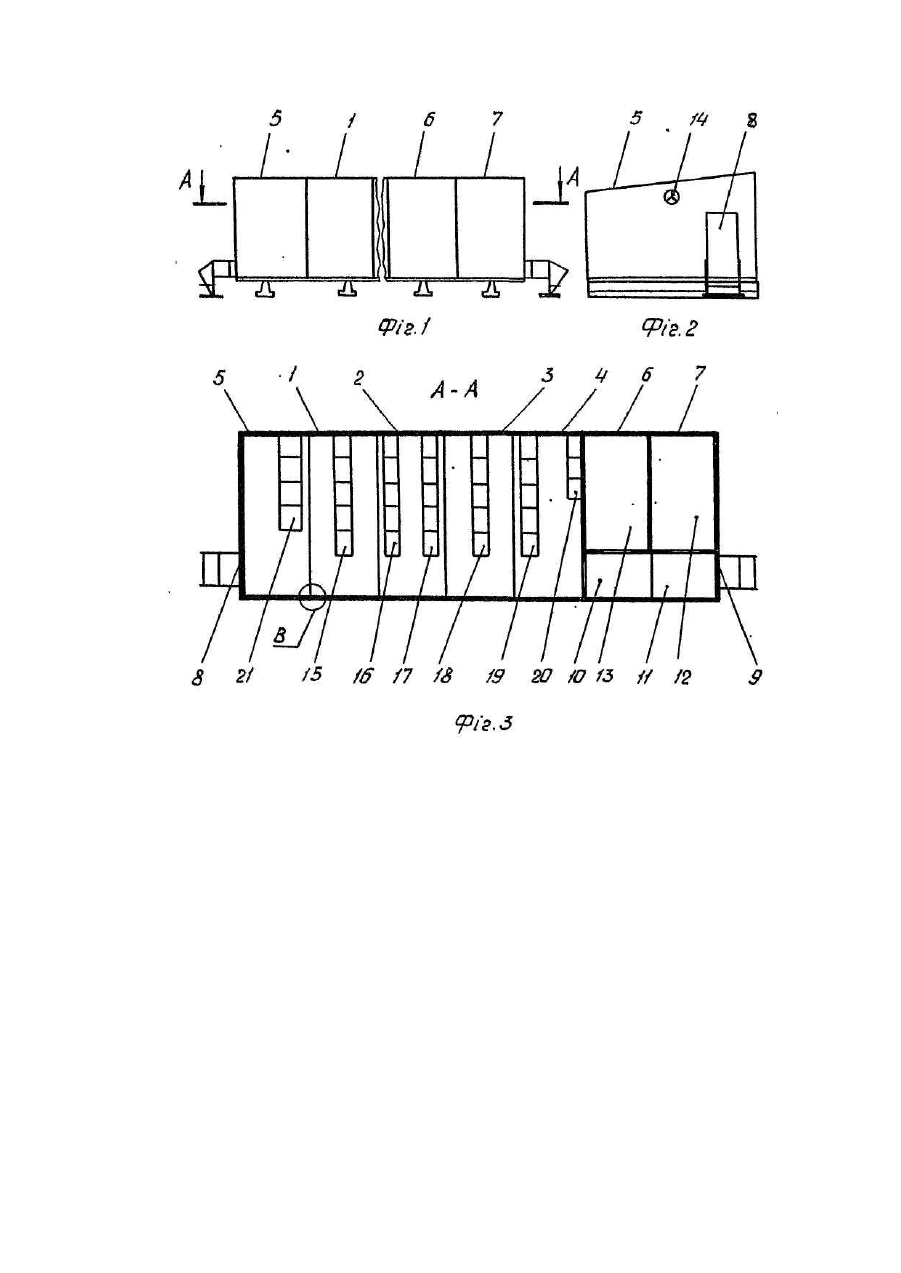

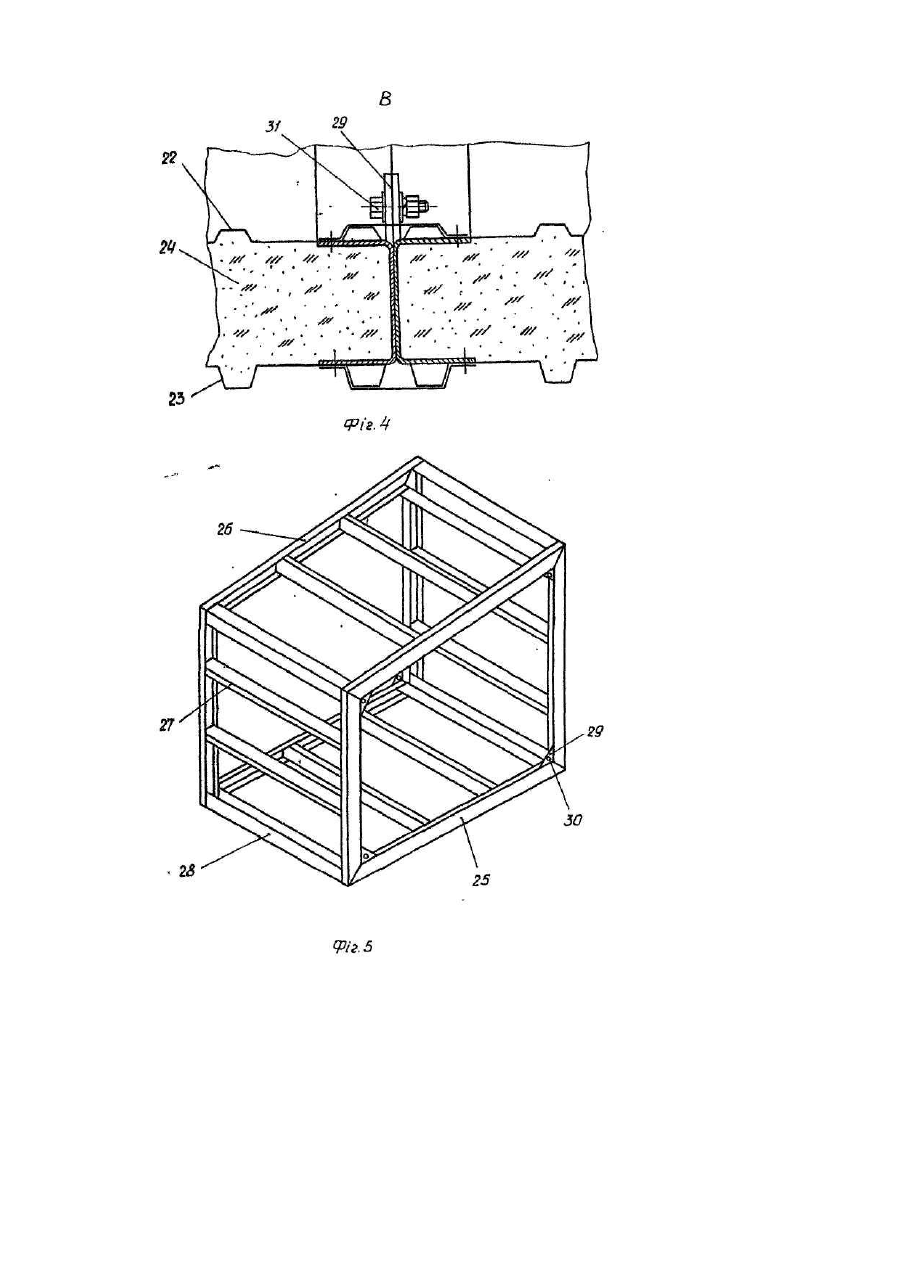

Корисна модель належить до електроенергетики, зокрема, до конструкцій загальнопідстанційних пунктів управління (ЗПУ) для електричних підстанцій, наприклад, комплектних трансформаторних підстанцій 110/35/10 кВ та інших об'єктів енергетичного будівництва. Такі загальнопідстанційні пункти управління призначені для здійснення управління, релейного захисту, автоматики і сигналізації на електричних підстанціях. За сукупністю ознак прототипом до запропонованого загальнопідстанційного пункту управління (ЗПУ) може бути ЗПУ [Электротехнический справочник. Т.2. Μ., "Энергия", 1975, с. 87-90], що містить с приміщення, в якому встановлені панелі релейного захисту, автоматики, сигналізації та власних потреб. Недоліком відомих загальнопідстанційних пунктів управління (ЗПУ), в тому числі прототипа, є відсутність уніфікації складових елементів, значний об'єм та вартість будівельно-монтажних робіт, які потрібно виконувати при їх спорудженні на електропідстанціях, а також значні затрати на установку та монтаж панелей з електроустаткуванням. Тому що приміщення для ЗПУ споруджуються із залізобетонних елементів, чи інших будівельних матеріалів безпосередньо на місці розташування електропідстанцій. Там же проводиться установка та монтаж панелей релейного захисту, автоматики, сигналізації, власних потреб та Іншого устаткування. Позбавитись вказаних недоліків в прототипі без його вдосконалення неможливо. В основу запропонованої корисної моделі поставлено задачу створення нового конструктивного виконання загальнопідстанційного пункту управління (ЗПУ), який забезпечив би кращі технічні результати, а саме: - мав би максимально уніфіковані складові елементи ЗПУ; - забезпечив би виконання більшості робіт по складанню ЗПУ. монтажу та наладці в заводських умовах; - значно зменшував би вартість ЗПУ та терміни введення їх в експлуатацію на електропідстанціях; - дозволяв би зменшити на електропідстанціях об'єм будівельно-монтажних та наладочних робіт. Запропонований загальнопідстанційний пункт управління (ЗПУ) так само, як і прототип, являє собою конструкцію, що має приміщення, в якому встановлені панелі релейного захисту, автоматики, сигналізації, власних потреб. Але він має нове конструктивне виконання. Кращі технічні результати в новому конструктивному виконанні ЗПУ досягнуті завдяки тому, що вказане приміщення виконане у вигляді окремих секцій з встановленими в них панелями релейного захисту, автоматики, сигналізації, власних потреб. Кожна секція виконана у вигляді металевої конструкції, обшитої з внутрішньої та зовнішньої сторін металевими листами, простір між якими переважно заповнений теплоізоляційним негорючим матеріалом. Причому кожна секція зібрана і змонтована в заводських умовах. Металева конструкція кожної секції має основу, виконану у вигляді двох рам, з'єднаних між собою поздовжніми металевими відрізками, причому в кута х ци х рам приварені пластини з отворами для болтового з'єднання двох суміжних секцій між собою. Крім того, ЗПУ має також торцеві секції з вхідними дверима, тамбурами, вентиляційним пристроєм, відділеннями для зв'язку та ремонтно-експлуатаційного персоналу. Вказані технічні ознаки ЗПУ належать до суттєви х, тому що їх сукупність забезпечує досягнення кращих технічних результатів, тобто вони перебувають в причинно-наслідковому зв'язку з цими результатами. Так, наприклад, нові технічні ознаки, які застосовані в корисній моделі, забезпечують максимальну уніфікацію складових елементів ЗПУ, дозволяють виконувати більшість робіт по складанню ЗПУ, монтажу та наладці в заводських умовах, а це зменшує вартість ЗПУ та терміни введення його в експлуатацію при будівництві електропідстанції. На фіг.1 зображений загаль-нопідстанційний пункт управління (ЗПУ); на фіг.2 - те ж саме, вид збоку; на фіг.3 - розріз А-А на фіг.1; на фіг.4 - виноска В на фіг.3; на фіг.5 - основа секції. Загальнопідстанційний пункт управління (ЗПУ) для електропідстанцій являє собою конструкцію, що має приміщення, яке виконане у вигляді окремих основних секцій 1, 2,3,4 та допоміжних секцій 5,6,7. Останні встановлені на торцях крайніх основних секцій 1 та 4. Допоміжні секції мають вхідні двері 8,9, тамбури 10,11, відділення для зв'язку 12, відділення для ремонтно-експлуатаційного персоналу 13, вентиляційний пристрій 14. В основних секціях розміщені відділення для встановлення панелей релейного захисту, автоматики, сигналізації 15, 16, 17, 18, 19, 20 та панелей власних потреб 21. Кожна з вказаних секцій виконана у вигляді металевої конструкції, обшитої з внутрішньої та зовнішньої сторін металевими, переважно гофрованими листами 22,23, простір між якими заповнений теплоізоляційним негорючим матеріалом 24, наприклад мінераловатою. Вказана металева конструція має основу, виконану у вигляді двох рам 25, 26 з швелера, з'єднаних між собою поздовжніми металевими відрізками 27, 28 (з швелера чи іншого прокату). Ці відрізки своїми кінцями приварені до рам 25,26 та утворюють з ними основу конструкції (фіг.5) у вигляді каркасу для кожної секції, який обшивається металевими переважно гофрованими листами 22, 23. Вказана металева конструкція може бути виконана також із застосуванням спеціальних теплоізоляційних щитів. В кутах вказаних рам 25, 26 приварені пластини 29 з отворами 30 для болтових з'єднань 31 між собою суміжних секцій. Кожна з секцій повністю виготовляється в заводських умовах, тобто в них встановлюється відповідальна кількість панелей релейного захисту, панелей автоматики, сигналізації, власних потреб та інше устаткування, а також проводиться монтаж електричних з'єднань. Для проходження кабелів вторинних з'єднань в днищі секцій виконані отвори та встановлені лотки. Після виготовлення цих секцій останні доставляються на об'єкти будівництва трансформаторних електропідстанцій, де з'єднуються між собою, утворюючи за-гальнопідстанційний пункт управління (ЗПУ) з коридорами управління та обслуговування, приміщеннями для відділення зв'язку та ремонтноексплуатаційного персоналу.
