Спосіб гідродинамічного впливу на викиднобезпечний пласт

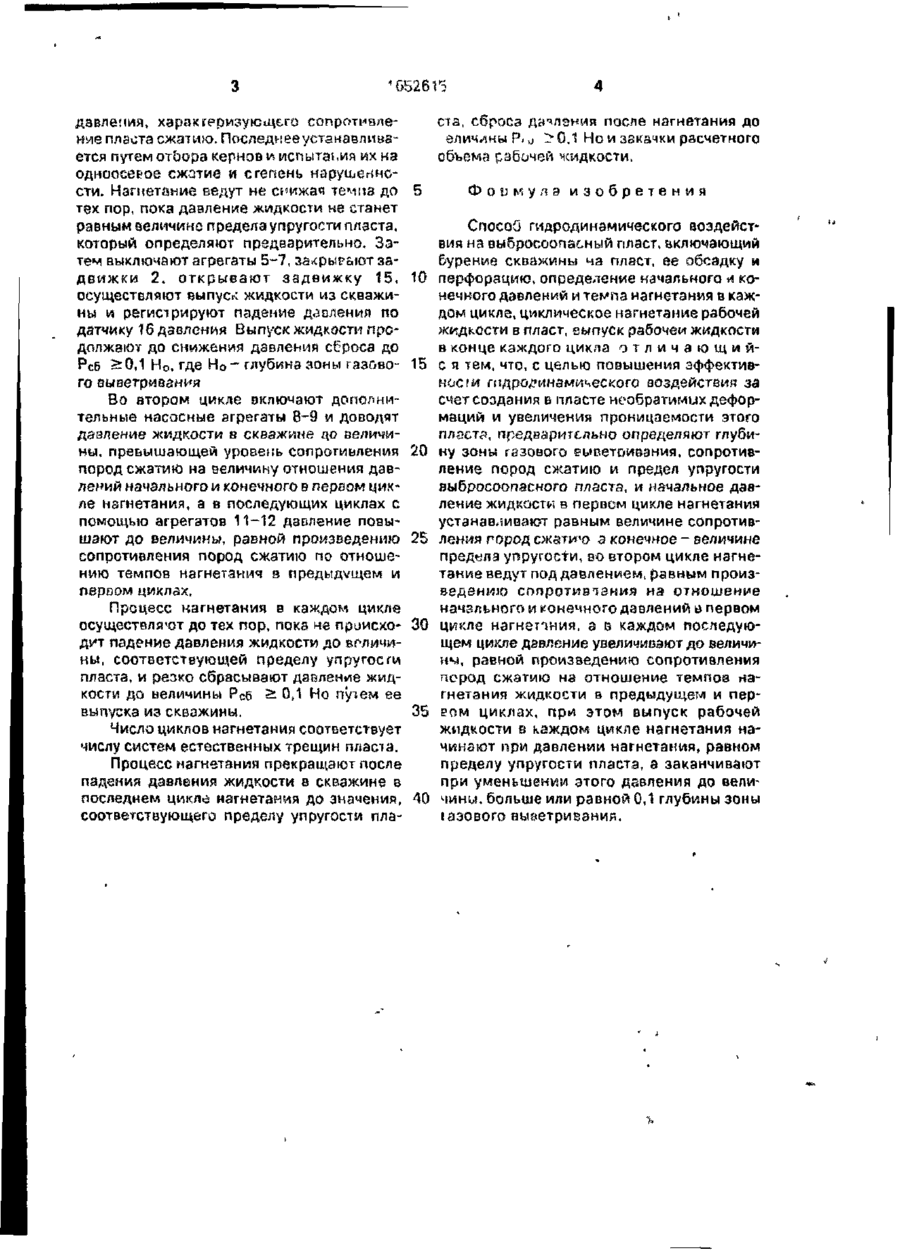

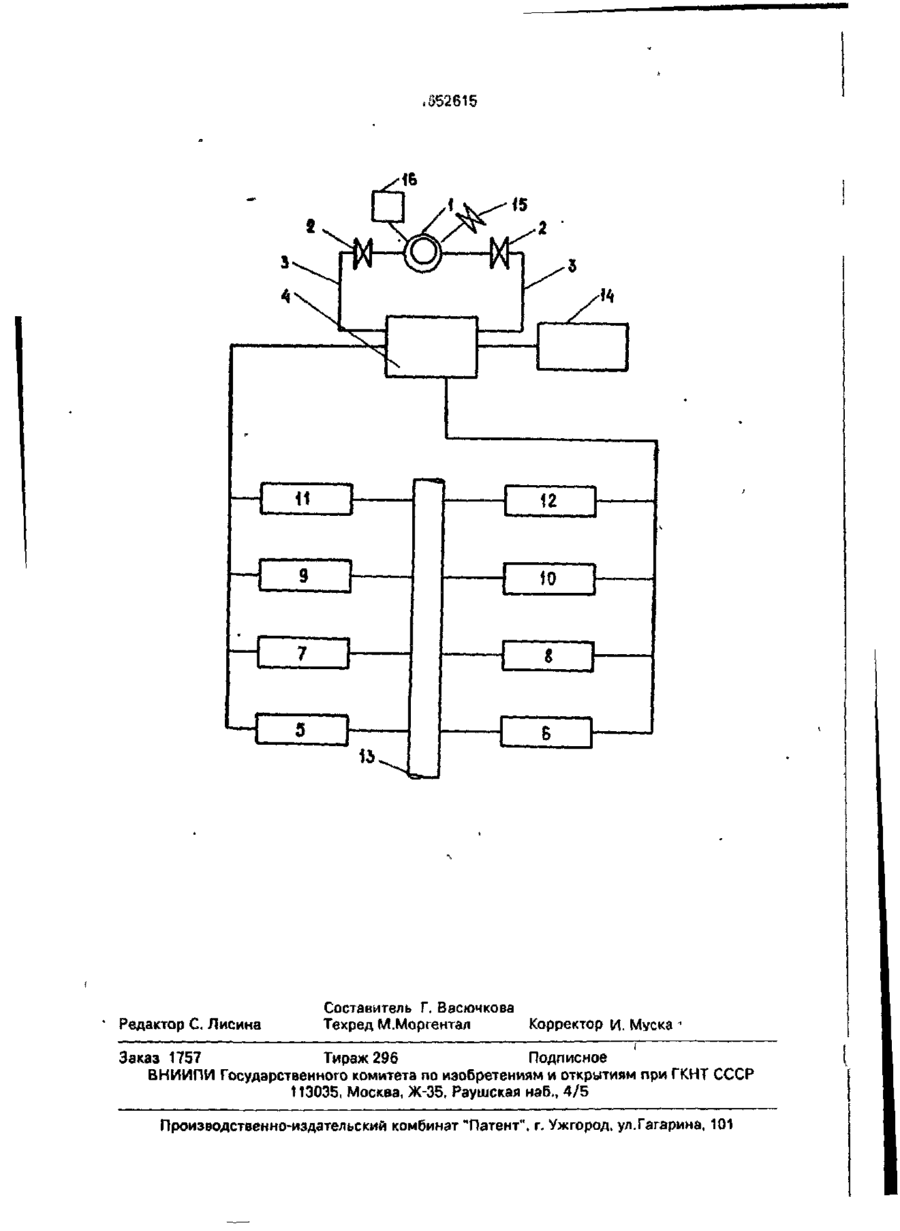

Изобретение относится к горной промышленности и м. б. использовано для заблаговременного снижения газоносности и предотвращения выбросооласности горных пород. Цель изобретения - повышение эффектипности гидродинамического воздействия за счет создания в пласте необрзтимых деформации и увеличения проницаемости пласта. На пласт бурят скважину, обсаживают и перфорируют ее. В скважину циклически нагнетают рабочую жидкость. В первом цикле нагнетания давление (Д) жидкости доводят до уровня, соответствующего сопротивлению пород сжатию, которое определяют лабораторным путем," Во втором цикле нагнетания Д жидкости доводят до величины, превышающей произведение сопротивления пород сжатию на отношение Д начального и конечного в первом цикле нагнетания. В каждом последующем цикле Д повышают до величины, равной произведению сопротивления пород схсгтию на отношение темпов нагнетания жидкости в предыдущем и первом циклах. Выпуск жидкости из скважины осуществляют при падении Д нагнетания в каждом цикле до значения, соответствующего пределу упругости пласта, а заканчивают при уменьшении Д до величины, большей или равной 0,1 глубины зоны газового выветривания. 1 ил. Изобретение относится к горний промышленности и может быть использовано для заблаговременного снижения газоносности и предотвращения выбросоопасности горных пород. Цель изобретения - повышение эффективности гидродинамического воздействия путем создания в пласте необратимых деформэций-и^увеличения проницаемости этого пласта. На чертеже приведена схема осуществления способа. Способ осуществляют следующим образом. На пласт бурят, обсаживают и перфорируют скважину 1, которую с помощью за движки 2 и гидролиний 3 соединяют с блоком 4 манифольда. Блок при помощи быстросъемных труб соединяют с насосными агрегатами 5-12 типа 4АН-700с водоводом 13. К блоку 4 подключают станцию 14 контроля с измерительной аппаратурой. Задвижка 15 служит для сброса давления жидкости при выпуске ее из скважины 1, Контроль сброса давления осуществляют по датчику 16 давления, подключенному к скважине 1. В первом цикле нагнетания при подаче рабочей жидкости в пласт через скважину 1 открывают задвижки 2 и последовательно включают насосные агрегаты 5-7 с тем, чтобы давление жидкости в скважине достигло со с СП ю ON 65261*5 давления, характеризующего сопротивление плэота сжатию. Последнее устанавливается путем отЬора кернов и испытания их на однооеееое сжатие и степень нарушеиности. Нагнетание ведут не снижая темпа до 5 тех пор, пока давление жидкости не станет равным величине предела упругости пласта, который определяют предварительно- Затем выключают агрегаты 5-7, задрыгают зад в и ж к и 2. открывают задвижку 15, 10 осуществляют выпуск жидкости из скважины и регистрируют падение давления по датчику 16 давления Выпуск жидкости продолжают до снижений давлений сброса до Рсб S0.1 Но, где Н о -глубина зоны газово- 15 го выветривания Во втором цикле включают дополнительные насосные агрегаты 8-9 и доводят давление жидкости в скважине до величины, превышающей уровень сопротивления 20 пород сжатию на величину отношения давлений начального и конечного в первом цикле нагнетания, а в последующих циклах с помощью агрегатов 11-12 давление повышают до величины, равной произведению 25 сопротивления пород сжатию по отношению темпов нагнетания з предыдущем и первом циклах. Процесс нагнетания в каждом цикле осуществляет до тех пор, пока не происхо- 30 дит падение давления жидкости до величины, соответствующей пределу упругости пласта, и резко сбрасывают давление жидкости до величины Рсб 5; 0,1 Но путем ее выпуска из скважины. 35 Число циклов нагнетания соответствует числу систем естественных трещин пласта. Процесс нагнетания прекращают после падения давления жидкости в скважине в последнем цикле нагнетания до значения, 40 соответствующего пределу упругости пла ста, сброса деления после нагнетания до еличлны P. j ^ 0 . 1 Нои закачки расчетного объема рабочей жидкости. Ф оимулэ изобретения Способ гидродинамического воздействия на выбросоопасный пласт, включающий бурение скважины ча пласт, ее обсадку и перфорацию, определение начального л конечного давлений и темпа нагнетания в каждом цикле, циклическое нагнетание рабочей жидкости в пласт, выпуск рабочей жидкости в конце каждого цикла о т л и ч а ю щ и й с Й тем, что, с целью повышения эффективности гидродинамического воздействия за счет создания в пласте необратимых деформаций и увеличения проницаемости этого пласта, предварительно определяют глубину зоны газового еыветоиеания, сопротивление пород сжатию и предел упругости выбросоопаеного пласта, и начальное давление жидкости в первом цикле нагнетания устанавливают равным величине сопротивления город сжатию з конечное - величине предела упругости, во втором цикле нагнетание ведут под давлением, равным произведению сплротивтзния на отношение начзльного и конечного давлений в первом цикле нагнетания, а в каждом последующем цикле давление увеличивают до величинч, равной произведению сопротивления пород сжатию на отношение темпов нагнетания жидкости в предыдущем и первом циклах, при этом выпуск рабочей жидкости в каждом цикле нагнетания начинают при давлении нагнетания, равном пределу упругости пласта, а заканчивают при уменьшении этого давления до величини, больше или равной 0,1 глубины зоны іазового выветривания. ,352615 12 10 £_J Редактор С. Лисина Составитель Г. Вэсючкова Техред М.Моргентал Корректор И. Муска Заказ 1757 Тираж 296 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
