Пристрій для створення миттєвої депресії на пласт

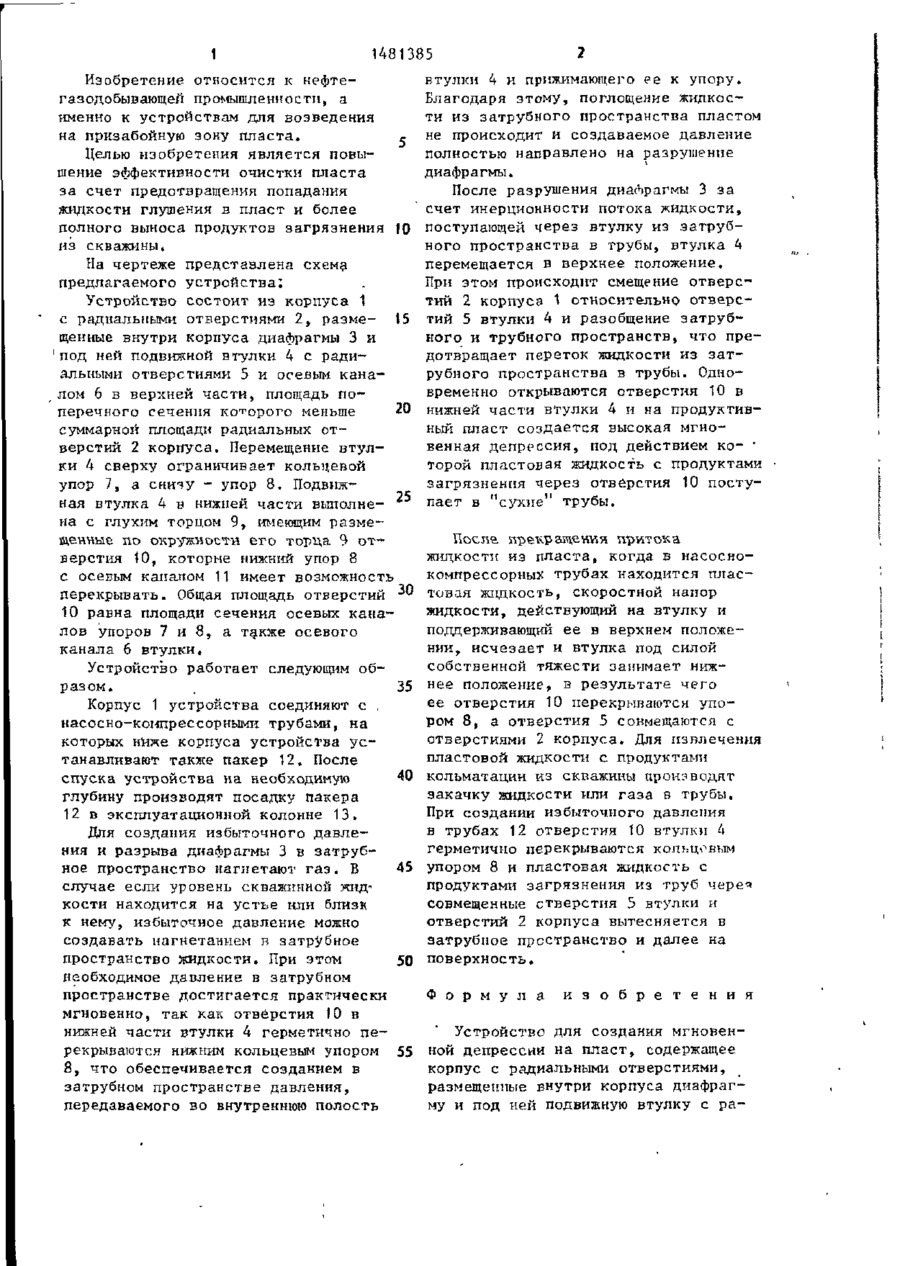

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН „„SU,,,,1481385 (51)4 А1 Е 21 В 4 3 / 1 8 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГИНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4194294/23-03 - > »* * (22) 06.01.87 (46) 23.05.89. Бюл. № 19 (71) Ивано-Франковский институт нефти и газа (72) Я.Б.Тарко, Н.Н.Лилак, И.А.Новомлинский и В.В.Бантуш (53) 622.245.4 (088.8) (56) Авторское свидетельство СССР № 977731, кл. Е 21 В 43/18, 1981. (54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ МГНОВЕННОЙ ДЕПРЕССИИ НА ПЛАСТ (57) Изобретение относится к нефтегазодобывающей пром-сти. Цель изобретения - повышение эффективности очистки пласта за счет предотвращения попадания жидкости глушения в пласт и более полного выноса продуктов загрязнения из скважины. Устрво содержит корпус (К) 1 с радиальными отверстиями 2. Внутри корпуса 1 размещены диафрагма 3 и под ней подвижная втулка (В) 4 с радиальными отверстиями 5 и осевым каналом 6 в верхней части. Площадь поперечного сечения канала 6 меньше суммарной площади отверстий 2. Имеет В4 ограничители ее перемещения, выполненные в виде упоров 7 и 8 с осевыми каналами 11. Снизу В 4 выполнена с глу"хим торцом 6 с отверстиями 10 по его окружности. Упор 8 установлен под В 4 и перекрывает отверстия 10. Общая площадь последних равна плоїцади канала 11 и 6. После разрушения диафрагмы З В 4 перемещается в верхнее положение. При этом отверстия 2 смещаются относительно отверстий 5, а затрубное и трубное пространства' разобщаются. Одновременно открываются отверстия 10. На продуктивный пласт посылается высокая мгновенная депрессия. 1 ил. С 00 00 00 ел 1 1481385 Изобретение относится к нефтегазодобывающей промышленности, а именно к устройствам для возведения на призабойную зону пласта. 5 Целью изобретения является повышение эффективности очистки пласта за счет предотвращения попадания жидкости глушения в пласт и более полного выноса продуктов загрязнения 10 из скважины* На чертеже представлена схема предлагаемого устройства: Устройство состоит из корпуса 1 с радиальными отверстиями 2, разме- 15 щеиные внутри корпуса диафрагмы 3 и 'под ней подвижной втулки 4 с радиальными отверстиями 5 и осевым каналом 6 в верхней части, площадь поперечного сечения которого меньше 20 суммарной площади радиальных отверстий 2 корпуса. Перемещение втулки 4 сверху ограничивает кольцевой упор 7, а снизу - упор 8. Подвижная втулка 4 в нижней части выполне- 25 на с глухим торцом 9, имеющим размещенные по окружности его торца 9 отверстия 10, которые нижний упор 8 с осевым капапом 11 имеет возможность перекрывать. Общая площадь отверстий 30 10 равна площади сечения осевых каналов упоров 7 и 8, а также осевого канала 6 втулки. втулки 4 и прижимающего ее к упору. Благодаря этому, поглощение жидкости из затрубного пространства пластом не происходит и создаваемое давление полностью направлено на разрушение диафрагмы. После разрушения диаЛрагмы 3 за счет инерционности потока жидкости, поступающей через втулку из затрубного пространства в трубы, втулка 4 перемещается в верхнее положение. При этом происходит смещение отверстий 2 корпуса 1 относительно отверстий 5 втулки 4 и разобщение затрубного и трубного пространств, что предотвращает переток жидкости из затрубного пространства в трубы. Одновременно открываются отверстия 10 в нижней части втулки 4 и на продуктивный пласт создается высокая мгновенная депрессия, под действием ко- ' торой пластовая жидкость с продуктами загрязнения через отверстия 10 поступает в "сухие" трубы. После прекращения притока жидкости из пласта, когда в насоснокомпрессорных трубах находится пластовая жидкость, скоростной напор жидкости, действующий на втулку и поддерживающий ее в верхнем положении, исчезает и втулка под силой собственной тяжести занимает нижУстройство работает следующим обнее положение, в результате чего разом. . 35 ее отверстия 10 перекрываются упоКорпус 1 устройства соединяют с , ром 8, а отверстия 5 совмещаются с насосно-конпрессорными трубами, на отверстиями 2 корпуса. Для извлечения которых ниже корпуса устройства успластовой жидкости с продуктами танавливают также пакер 12. После спуска устройства на необходимую 40 кольматации из скважины прокуводят закачку жидкости или газа в трубы. глубину производят посадку пакера При создании избыточного давления 12 в эксплуатационной колонне 13. в трубах 12 отверстия 10 втулки А Для создания избыточного давлегерметично перекрываются Кольцовым ния и разрыва диафрагмы 3 в затрубупором 8 и пластовая жидкость с ное пространство нагнетают газ. В 45 продуктами загрязнения из труб черея случае если уровень скважиниой жидсовмещенные отверстия 5 втулки и кости находится на устье или близ» отверстий 2 корпуса вытесняется в к нему, избыточное давление можно затрубиое пространство и далее на создавать нагнетанием в затрубное поверхность. пространство жидкости. При этом 50 необходимое давление в затрубиом пространстве достигается практически Ф о р м у л а и з о б р е т е н и я мгновенно, так как отверстия 10 в нижней части втулки 4 герметично пеУстройство для создания мгновенрекрываются нижним кольцевым упором 55 ной депрессии на пласт, содержащее 8, что обеспечивается созданием в корпус с радиальными отверстиями, затрубиом пространстве давления, размещенные внутри корпуса диафрагпередаваемого во внутреннюю полость му и под ней подвижную втулку с ра 4 1Д81385 дуктов загрязнения из скважины, диальными отверстиями и осевым канаподвижная втулка снизу выполнена с лом в верхней части с площадью поглухим торцом с отверстиями по его перечного сечения, меньшей суммарокружности, а ограничители выполной площади радиальных отверстий корнены в виде упоров с осевыми канапуса, и ограничители перемещения лами, причем нижний упор установлен втулки, о т л и ч а ю щ е е с я тем, под втулкой с возможностью перекрычто, с целью повышения эффективностия отверстий в глухом торце втулки» ти очистки пласта за счет предотвра10 общая площадь которых равна площади щения попадания жидкости глушения в осевых каналов упоров и втулки. пласт и более полного выноса про Редактор Г.Волкова Составитель В.Кошкин Техред Л. Сердюкова Корректор В.Гирняк Заказ 2649/31 Тираж 515 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
