Спосіб формування крони плодових дерев і пристрій для його здійснення

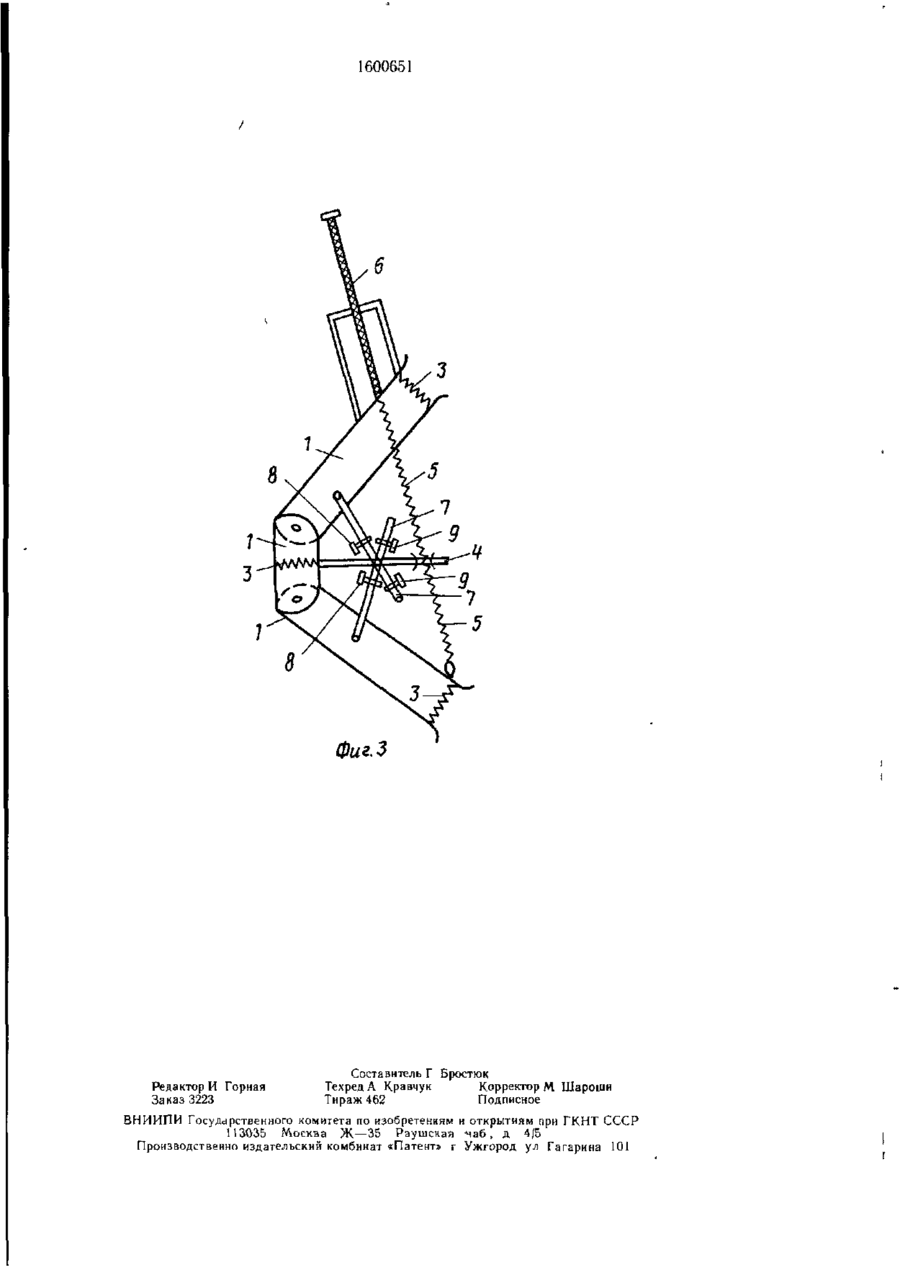

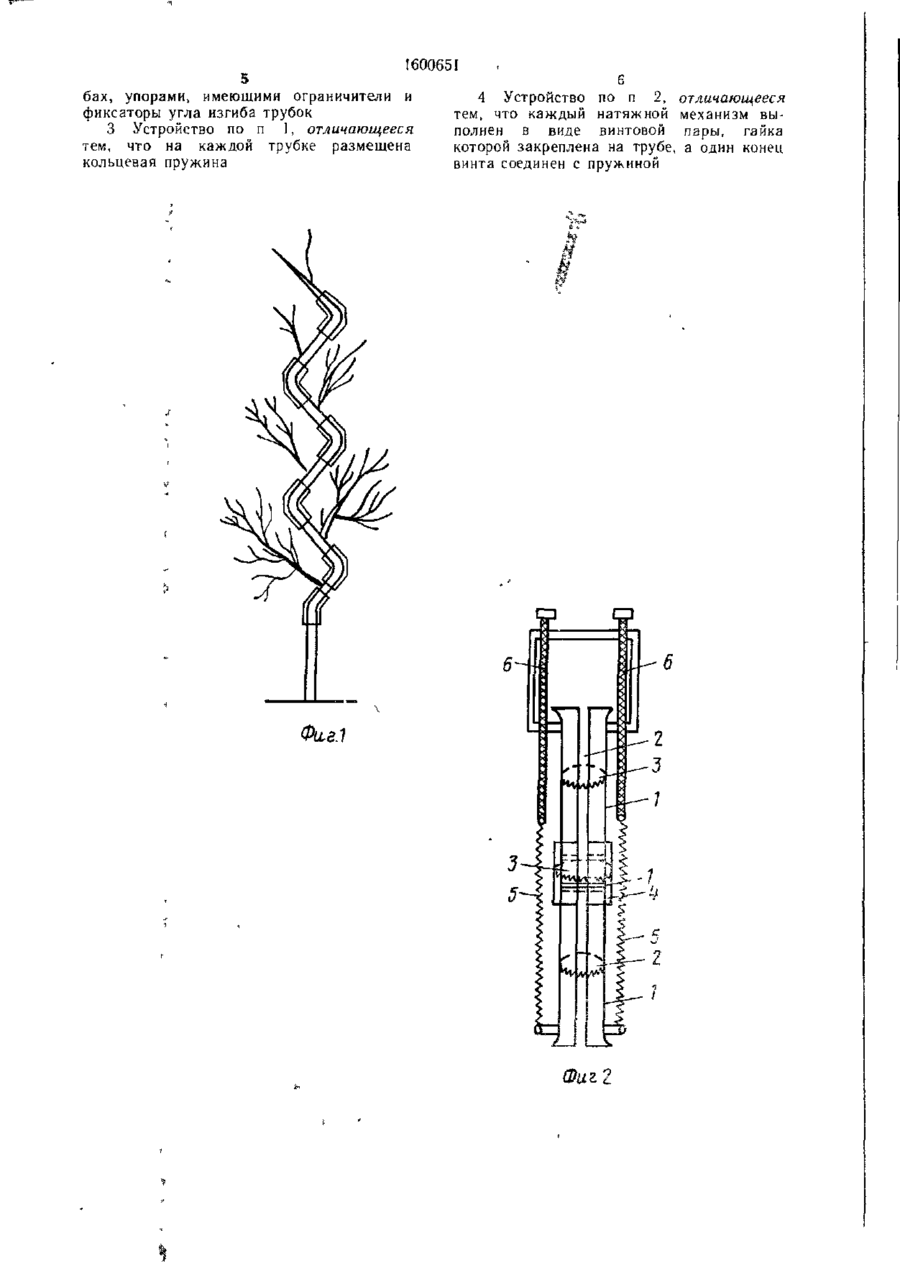

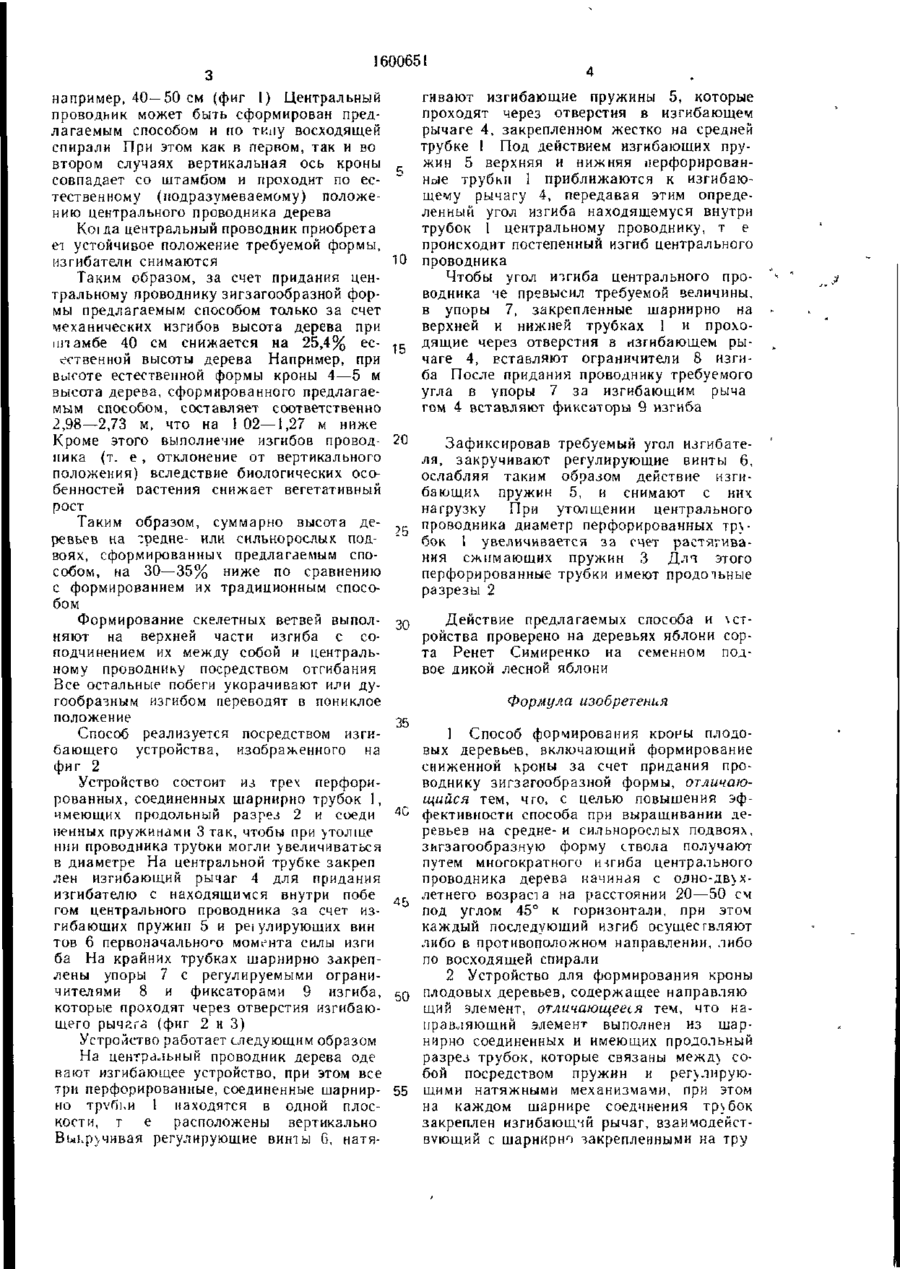

Изобретение относится к сельскому хозяйству, а именно к плодоводству. Цель изобретения — повышение эффективности способа при выращивании деревьев на средне- и сильнорослых подвоях. На следующий год после посадки саженцев на постоянное место на центральный проводник надевают изгибающее устройство. С помощью регулирующих винтов угол изгиба в сторону междурядья доводят до 45° к горизонтали. Следующий изгибатель надевают на расстоянии 20—25 см от первого так, чтобы второй изгиб был направлен в противоположную первому изгибу сторону Третий и последующий изгибы выполняют на расстоянии 40—50 см от предыдущего. Центральный проводник может быть сформирован и по типу восходящей спирали. Способ позволяет снизить высоту кроны на 25,4% от естественной высоты дерева. Изгибающее устройство для формирования кроны состоит из перфорированных, шар нирно соединенных трубок с продольным разрезом, связанных между собой пружинами с регулирующими натяжными механизмами. На шарнирах закреплены изгибающие рычаги, которые взаимодействуют с шарнирно закрепленными на трубках упорами, имеющими ограничители и фиксаторы 2 с. и 2 з п ф-лы, 3 ил. Изобретение относится к сельскому хозяйству, а именно к плодоводству, и может быть использовано для формирования сниженной кроны плодовых деревьев на сильно- и среднерослых подвоях. Цель изобретения — повышение эффективности способа при выращивании деревьев на средне- и сильнорослых подвоях. На фиг 1 изображено дерево с зигзагообразным центральным проводником; на фиг. 2 — изгибающее устройство, общий вид; на фиг. 3 — изгибающее устройство, рабочее положение. Пример Для выполнения предлагаемого способа на следующий год после посадки саженцев на постоянное место на центральный проводник на высоте 30—40 см надевают изгибающее устройство. Посте пенно при помощи регулирующих винтов доводят угол изгиба центрального проводе ника в сторону междурядья до 45 к горизонтали Следующий изгибатель одевают на центральный проводник на расстоянии 20—25 см от первого таким образом, чтобы второй изгиб был направлен в противоположную первому изгибу сторону При этом второй и последующие углы изгиба доводят до 90° по отношению к побегу или 45° по отношению к горизонтали Третий и последующие изгибы выполняют на расстоянии, например, 40—50 см от предыдущего. Таким образом, центральный проводник дерева приобретает зигзагообразную форму с углами второго и последующих изгибов 90° и длиной второй и последующих сторон, о СП 1600651 например, 40—50 см (фиг I) Центральный проводьик может быть сформирован предлагаемым способом и по типу восходящей спирали При этом как в первом, так и во втором случаях вертикальная ось кроны совпадает со штамбом и проходит по естественному (подразумеваемому) положению центрального проводника дерева Koi да центральный проводник приобрета ет устойчивое положение требуемой формы, изгибатели снимаются Таким образом, за счет придания центральному проводнику зигзагообразной формы предлагаемым способом только за счет механических изгибов высота дерева при ипамбе 40 см снижается на 25,4% ееественной высоты дерева Например, при высоте естественной формы кроны 4—5 м высота дерева, сформированного предлагаемым способом, составляет соответственно 2,98—2,73 м, что на 102—1,27 м ниже Кроме этого выполнечие изгибов проводпика (т. е , отклонение от вертикального положения) вследствие биологических особенностей растения снижает вегетативный рост Таким образом, суммарно высота деревьев на средне- или сильнорослых подьев средне под воях, сформированных предлагаемым способом, на 30—35% ниже по сравнению с формированием их традиционным способом Формирование скелетных ветвей выполняют на верхней части изгиба с соподчинением их между собой и центральному проводнику посредством отгибания Все остальные побеги укорачивают или дугообразным изгибом переводят в пониклое положение Способ реализуется посредством изгибающего устройства, изображенного на фиг 2 Устройство состоит из трех перфорированных, соединенных шарнирно трубок 1, имеющих продольный разрез 2 и соеди ценных пружинами 3 так, чтобы при > толще нии проводника труОки могли увеличиваться в диаметре На центральной трубке закреп лен изгибающий рычаг 4 для придания изгибателю с находящимся внутри побе гом центрального проводника за счет изгибающих пружин 5 и реіулирующих вин тов 6 первоначального момента силы изги ба На крайних трубках шарнирно закреплены упоры 7 с регулируемыми ограничителями 8 и фиксаторами 9 изгиба, которые проходят через отверстия изгибаюшего рычягг (фиг 2 и 3) Устройство работает следующим образом На центральный проводник дерева оде вагот изгибающее устройство, при этом все три перфорированные, соединенные шарнирно трубки 1 находятся в одной плоскости, т е расположены вертикально Выкр\чивая регулирующие винты 0, натя гнвают изгибающие пружины 5, которые проходят через отверстия в изгибающем рычаге 4, закрепленном жестко на средней трубке I Под действием изгибающих пружин 5 верхняя и нижняя перфорированные трубки 1 приближаются к изгибающему рычагу 4, передавая этим определенный угол изгиба находящемуся внутри трубок 1 центральному проводнику, т е происходит постепенный изгиб центрального 10 проводника Чтобы угол изгиба центрального проводника че превысил требуемой величины, в упоры 7, закрепленные шарнирно на верхней и нижней трубках 1 и прохо,с дящие через отверстия в изгибающем рычаге 4, вставляют ограничители 8 изгиба После придания проводнику требуемого угла в упоры 7 за изгибающим рыча гом 4 вставляют фиксаторы 9 изгиба 20 Зафиксировав требуемый угол изгибателя, закручивают регулирующие винты 6, ослабляя таким образом действие изгибающих пружин 5, и снимают с них нагрузку При утолщении центрального проводника диаметр перфорированных тр>бок 1 увеличивается за счет растягивабо ае ния сжимающих пружин 3 Для этого перфорированные трубки имеют продотьные разрезы 2 Действие предлагаемых способа и •устройства проверено на деревьях яблони сорта Ренет Симиренко на семенном подвое дикой лесной яблони Формула изобретения 35 1 Способ формирования кроны плодовых деревьев, включающий формирование сниженной кроны за счет придания проводнику зигзагообразной формы, отличающийся тем, чго, с целью повышения эф4С фективности способа при выращивании деревьев на средне- и сильнорослых подвоях, зигзагообразную форму ствола получают путем многократного и-ігиба центрального проводника дерева начиная с одно-дв\х.(. летнего возраста на расстоянии 20—50 см под углом 45° к горизонтали, при этом каждый последующий изгиб осуществляют либо в противоположном направлении, либо по восходящей спирали 2 Устройство для формирования кроны о плодовых деревьев, содержащее направляю 5 щий элемент, отличающееся тем, что направляющий элемент выполнен из шарнирно соединенных и имеющих продольный разрез трубок, которые связаны межд> собой посредством пружин и рег\лирую55 щими натяжными механизмами, при этом на каждом шарнире соединения тр\бок закреплен изгибающчй рычаг, взаимодейстВУЮЩИЙ с шарнирно закрепленными на тру 1600651 бах, упорами, имеющими ограничители и фиксаторы угла изгиба трубок 3 Устройство по п 1, отличающееся тем, что на каждой трубке размещена кольцевая пружина 4 Устройство по п 2, тем, что каждый натяжной полнен в виде винтовой которой закреплена на трубе, винта соединен с пружиной Фиг.1 Фиг отличающееся механизм выпары, гайка а один конец 1600651 Фиг. 3 Редактори Горная Заказ 3223 Составитель Г Бростюк Техред А Кравчук Корректор М Шароши Тираж 462 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 11 3035 Москва Ж—35 Раушская чаб , д 4/5 Производственно издательский комбинат «Патент» г Ужгород ул Гагарина 101
