Теплоізоляційний матеріал

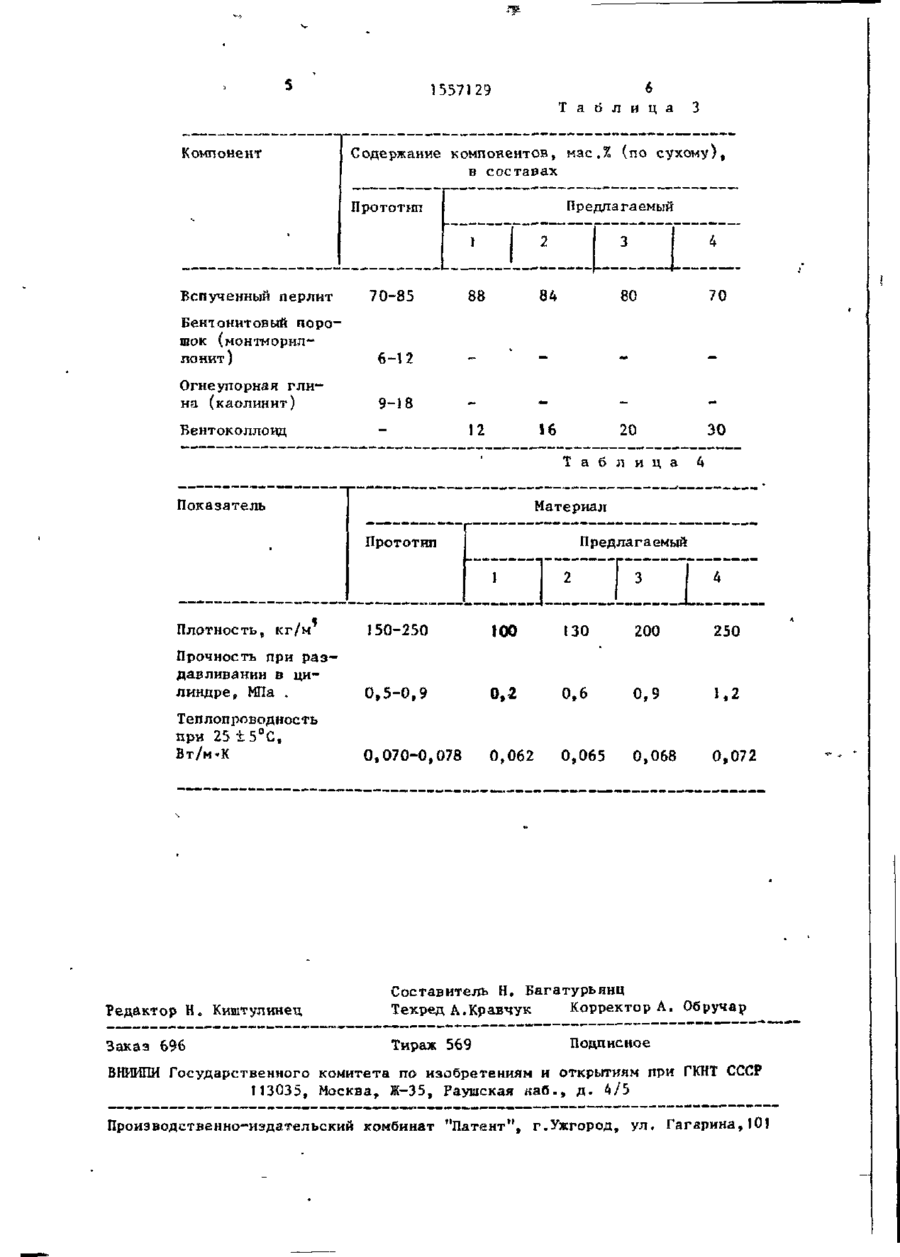

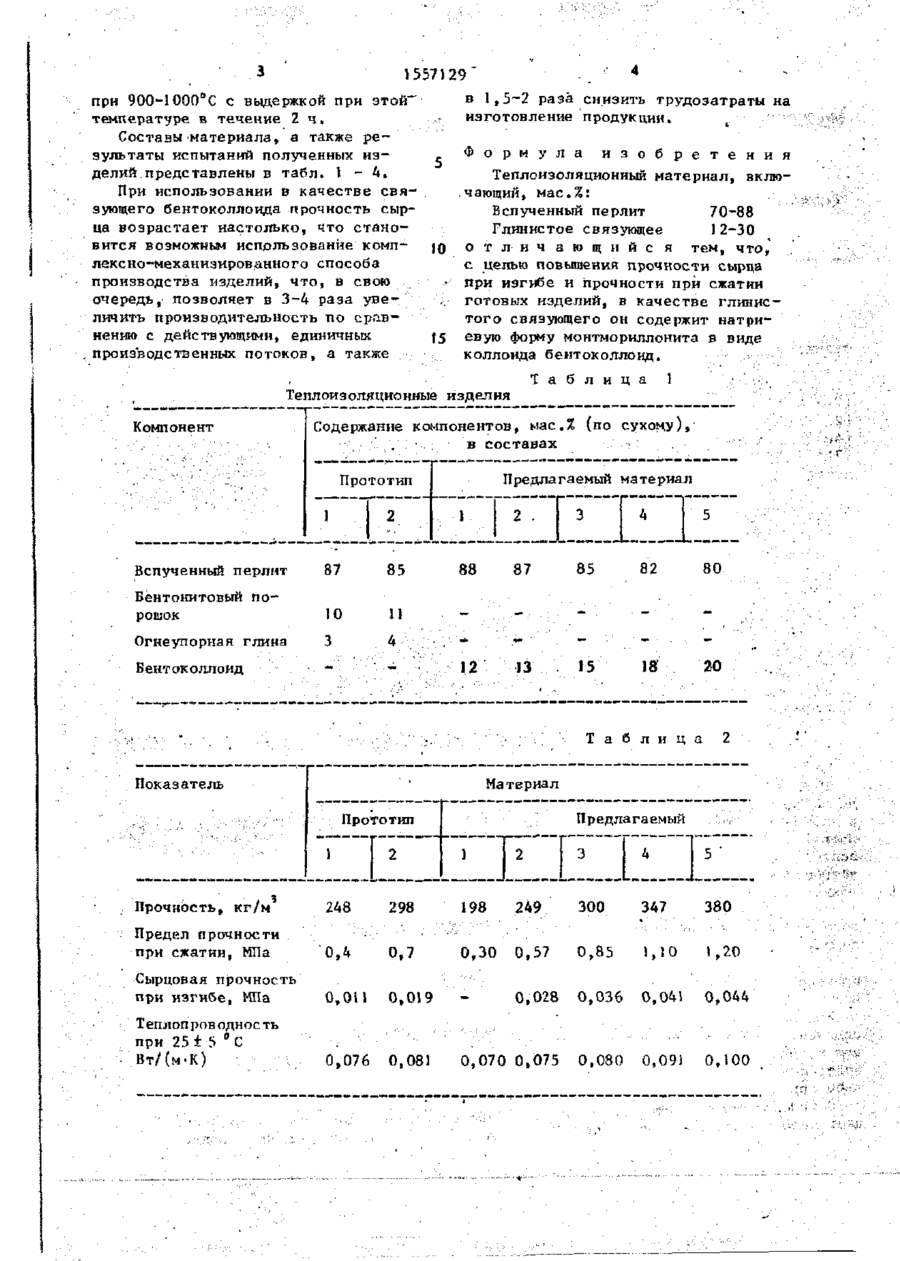

саоз СОВЕТСКИХ СОЦИАЛИСТА РЕСПУБЛИК (51)5 С 04 В 2 8 / 0 0 , 14/18 ГОСУДАРСТВЕННЫЙ НОМИТЄТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР * -і^^даддм^рїддддз^^'.і^^^нк^^ 1 (21) 4321780/23-33 (22) 30.10.8? (46) 15.04.90. Бюл. № 14 (71) Государственной научно-исследовательский и проектно-констр'укторский институт строительных материалов и изделий (72) А.АоАндреев, СоПоАрбитмак, С.ИоБондаренко, Н.И.Пятигорская * и Д.И.Швайка (53) 662.998(088.8) (56) Авторское свидетельство СССР № 220М9, кл. С 04 В 38/08, 1966. ГОСТ 21521-76. (54) ТЕПЛОИЗОЛЯЩЮПНЫЙ МАТЕРИАЛ (57) Изобретение относится к промьшленности строительнь!х материалов, в частности к производству теплоизоля материалов на основе вспученного пррлита, например, для устройства теплоизоляционного слоя технологических и энергетических агрегатов или изготовления засыпного легкого гранулированного заполнителя. С целью повышеннл прочности при изгибе сырца и прочности при сжатии готовых изделий теплоизоляционный материал содержит, мас,%: вспученный перлит 70-S8 и натриевой формы монтмориллонита в виде коллоида - бентоколпочд 1230. Величина прочности при изгибе с сырцовых изделии сосгаяляз™1 0 s 0280,044 МПа, прочность при сжатии готовых изделий 0,3-1„2 МПа, плот-380 кг/м ность материала 1 4 табл. Изобретение относится к промышленности строительных материалов, в частности к производству теплоизоляционных материалов ка основе вспученного перлита, например для устройства теплоизоляционного слоя технологических и энергетическихагрегатов или изготовления засыпчого легкого гранулированного заполнителя. Цель изобретения - повышение прочности при изгибе сыпца и прочности при сжатии готовых изделий* Бектоколлоид представляет собой седиментаиионно устойчч^уй суспензию натриевого монтмориллонита в воде, полученного искусственно либо природногоНатриевая форма Оентонята обладает свойствами минерального кол лоида s которые обусловлены наличием весьма развитой поверхности и значителі кым запасом поверхностной энергии. Вследствие этого клеящие свойства такого свкзующего резко повышены по сравнению с исходными казїьциево-магниевьіми глинами f Кроме того, температура плавления натриевой формы бентонита на 50-70 С чиже, чем у смеси исходной бентонитовой глины с огнеупорной. Поэтому при обжиге происходит точечное оп.таилекио бентонита } что дополнительно упрочняет изделия. Технология изготовления теплоизоляционных изделий включает приготовление бентоколлоидл, смешивание вспученного перлита с бентаколлоидом^ прессование изделий и обжиг 1557129 в 1,5-2 раза снизить трудозатраты на при 900-1000°С с выдержкой при этой изготовление продукции. температуре в течение 2 ч . Составы материала, а также реФо р м у л а зультаты испытаний полученных изии зз оо бб р е т е н и я делий, представлены в табл. 1 - 4. Теплоизоляционный материал, вклюПри использовании в качестве свя.чающий, мае.%: зующего бентоколлоида прочность сырВспученный перлит 70-88 ца возрастает настолько, что станоГлинистое связующее 12-30 вится возможньм использование комп- J0 о т л и ч а ю щ и й с я тем, что» лексно-механизированного способа с целью повышения прочности сырца производства изделий, что, в свою при изгибе и прочности при сжатии очередь, позволяет в 3-4 раза увеготовых изделий, в качестве глинисличить производительность по сравтого связующего он содержит натринению с действующими, единичных 15 евую форму монтмориллонита в виде произ'водственных потоков, а также коллоида беитоколлоид. Т а б л и ц а Теплоизоляционные изделия Компонент Содержание компонентов» мас.% (по сухому) > . : в составах Предлагаемый материал Прототип Вспученный перлит 10 Огнеупорная глина 3 4 5 87 85 82 80 12 13 15 18 20 2 87 Бентонитовый порошок 2 . 88 1 3 Бентоколлоид 1 11 4 '— .. - ' Т а б л и ц а Показатель • Материал • Прототип 1 1' 2 1 V1 Предлагаемый 3 и 5 ' Прочность, кг/м* 248 298 198 249 300 347 380 Предел прочности при сжатии, МПа 0,4 0,7 0,30 0,57 0,85 1,10 і,20 Сырцовая прочность при изгибе, М а П 0,Gil 0,019 0,028 0,036 0,041 0,044 Теплоп ров однос ть при 25 і 5 °С Вт/(м-К) 0,076 0,081 0,070 0,075 0,080 0,091 0,100 1557129 Т а б л и ц а Компонент Содержание компонентов, мас.% (по сухому), в составах Предлагаемый Прототип • 1 • Вспученный перлит 3 3 | . Бентонитовый порошок (монтмориллонит) 84 80 70 16 20 30 6-12 Огнеупорная глина (каолинит) 88 12 70-85 9-18 Бентоколлоид Т а б л и ц а Показатель 4 Материал - . ~_ Прототип Предлагаемый 1 Плотность, кг/м 1 150-250 100 130 200 250 Прочность при раздавливании в цилиндре, М а . П 0,5-0,9 0,2 0,6 0, 1,2 Теплопроводность при 25 + 5°С, Вт/м-К 0,070-0,078 0,062 0,065 0,068 0,072 Редактор Н. Ккштулинед Составитель Н. Багатурьянц Техред А.Кравчук Корректор А. Обручар Заказ 696 Тираж 569 Подписное В И П Государственного комитета по изобретениям и открытиям при Г Н СССР НИИ К Т 113035, Москва, Ж-35, Раушская яаб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
