Спечений жароміцний матеріал на основі вольфраму

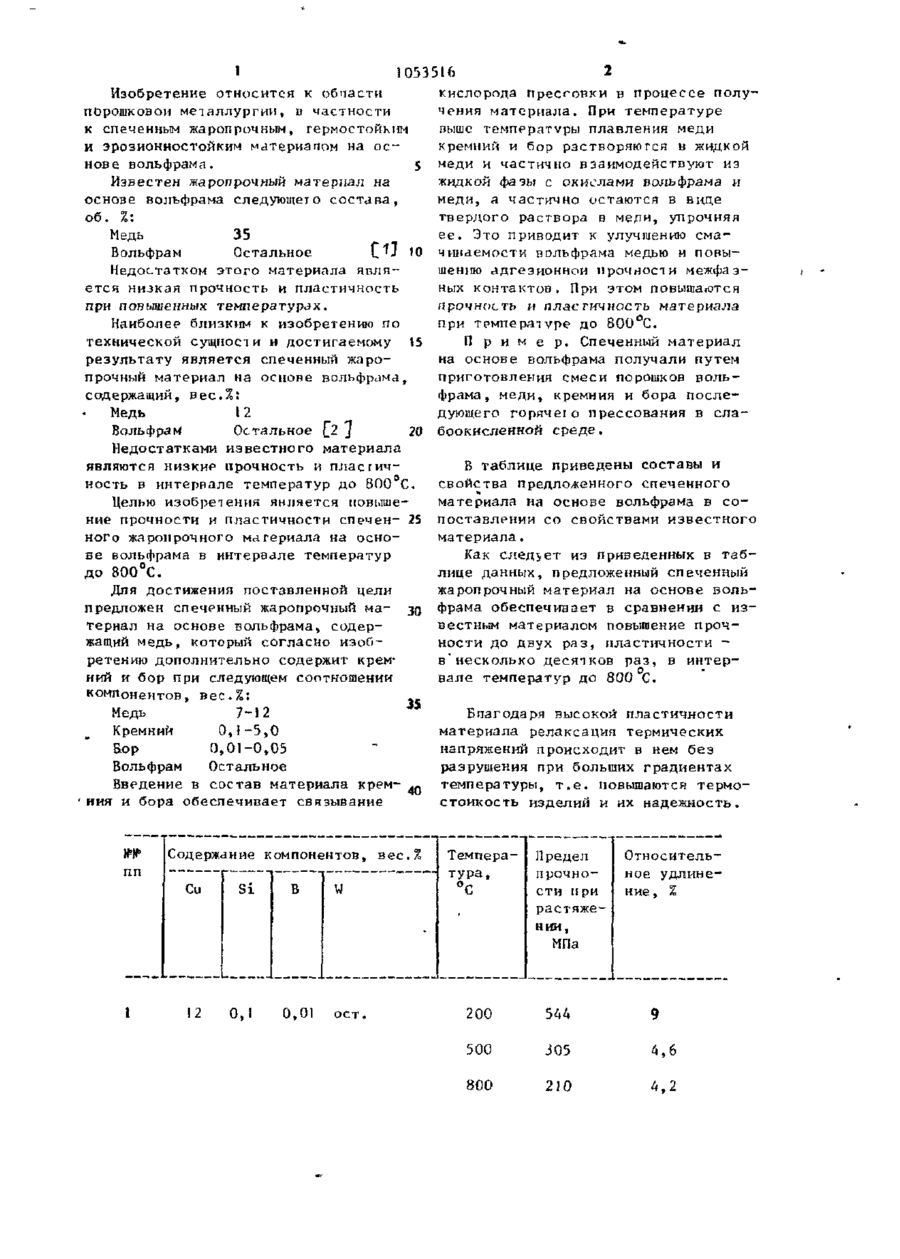

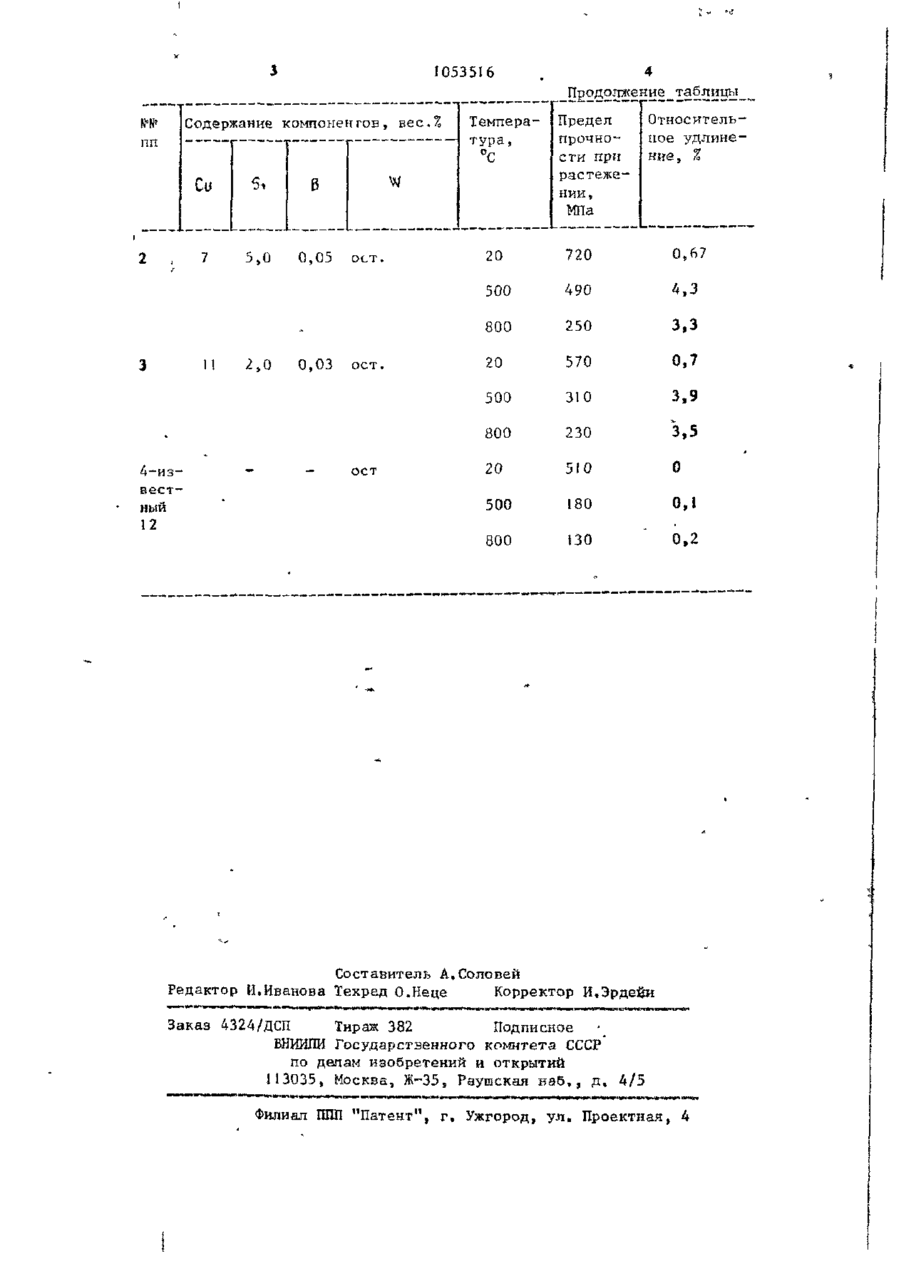

-'* ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ № л -"i *' ^ 0 СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 3(51) С 22 С 27/04//С 22 С 1/05 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2!) 3376717/22-02 (22) 05.01.82 (72) А. А. Кравченко, В. В. Паничкина, Л. Н. Переселенцева, Ю. Л. Пилиповский, М. М. Сиротюк и В. В. Скороход (71) Ордена Трудового Красного Знамени институт проблем материаловедения АН УССР (53) 6 6 9 . 2 7 5 : 6 6 9 . 0 1 8 . 4 : 6 2 1 . 7 6 2 ( 0 8 8 . 8 ) (56) 1. Смиттелс К. Дж. Вольфрам.М. Гос. издательство научно-технической литературы, I958, с . 414. 2. Карпинос Д. М. и д р . Исследование механических характеристик г о рячепрессованных псевдосплавов вольфрам-медь. - Проблемы прочности, 1970, № 12, с . 64-68. (54)(57) СПЕЧЕННЫЙ ЖАРОПРОЧНЫЙ МАТЕРИАЛ Н ОСНОВЕ ВОЛЬФРАМА, содержаА щий медь, о т л и ч а ю щ и й с я тем, ч т о , с целью повышения прочности и пластичности в интервале температур до 800 С, он дополнительно содержит кремний и бор при следующем соотношении компонентов, вес.%: Медь 7-12 Кремний 0,1-5,0 Бор 0,01-0,05 Вольфрам Остальное СП СО СП 1 1033516 2 кислорода пресговки в процессе полуИзобретение относится к обпасти чения материала. При температуре порошковой металлургии, и частности выше температуры плавления меди к спеченным жаропрочным, термостойким кремний и бор растворяются в жидкой и эрозионностоиким материалом на о с меди и частично взаимодействуют из нове вольфрама. жидкой фазы с окислами вольфрама и Известен жаропрочный материал на меди, а частично остаются в виде основе вольфрама следующеіо состава, твердого раствора в меди, упрочняя об. 1\ е е . Это приводит к улучшению смаМедь 35 Вольфрам Остальное L'J 10 чиваемости вольфрама медью и повышению адгезионной прочности межфаэНедостатком этого материала являных контактов. При этом повышаются ется низкая прочность и пластичность при повышенных температурах. прочность и плас ПІЧ НОСТЬ материала Наиболее близким к изобретению по при температуре до 800°С. технической сущности и достигаемому П р и м е р. Спеченный материал результату является спеченный жарона основе вольфрама получали путем прочный материал на основе вольфрама, приготовления смеси порошков вольсодержащий , в ее.%; фрама, меди, кремния и бора послеМедь I2 дующего горячего прессования в слаВольфрам Остальное [2 J 20 боокисленной среде, Недостатками известного материала Б таблице приведены составы и являются низкие прочность и пластичность в интервале температур до 800 С. свойства предложенного спеченного материала на основе вольфрама в с о Целью изобретения является повышение прочности и пластичности спечен- 25 поставлении со свойствами известного материала. ного жаропрочного материала на основе вольфрама в интервале температур Как следует из приведенных в табдо 800°С. лице данных, предложенный спеченный Для достижения поставленной цели жаропрочный материал на основе вольпредложен спеченный жаропрочный ма- 30 фрама обеспечивает в сравнении с изтериал на основе вольфрама, содервестным материалом повышение прочжащий медь, который согласно изобности до двух р а з , пластичности ретению дополнительно содержит крем в'несколько десятков раз, в интерний и бор при следующем соотношении вале температур до 800 С. компонентов, вес.%: 35 Медь 7-і 2 Благодаря высокой пластичности Кремний 0,1-5,0 материала релаксация термических Бор 0,01-0,05 напряжений происходит в нем без Вольфрам Остальное разрушения при больших градиентах Введение в состав материала крем- . „ температуры, т . е . повышаются термония и бора обеспечивает связывание стойкость изделий и их надежность. Содержание компонентов, вес.% пп Си 0,1 °С Si !2 Температура, 0,01 ост. Предел прочности при растяжении, МПа Относительное удлинение, % 200 544 9 500 J05 4,6 300 210 4,2 1053516 Продолжение таблицы Содержание компонентов, вес.% пп Температура, °С С и Предел прочности при растежении, МПа Относительное удлинение , % 4-известный 12 ост 250 з,з 20 570 0,7 310 3,9 230 3,5 20 510 0 180 0,1 800 ост, 4,3 500 0,03 490 800 2,0 ост, 0,67 500 И 0,05 720 800 5,0 20 500 7 130 0,2 Составитель А,Соловей Редактор И.Иванова Техред О.Неце Корректор И.Зрдейи Заказ 4324/ДСП Тираж 382 Подписное • _ В И Л Государственного комитета СССР Н ИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб», д . 4/5 Филиал ГОШ "Патент", г. Ужгород, ул. Проектная, 4
