Пластмасова секційна рамка для отримання стільникового меду

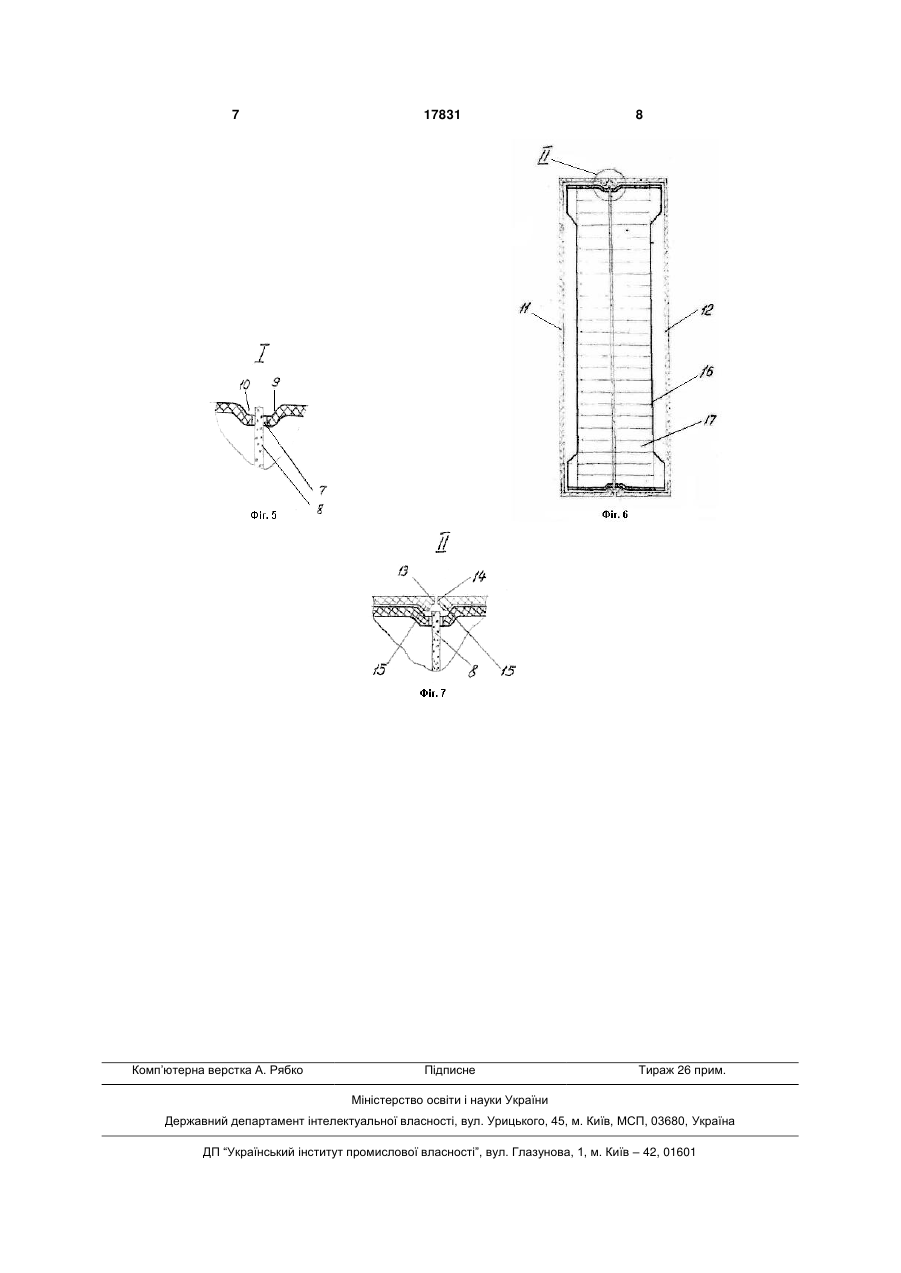

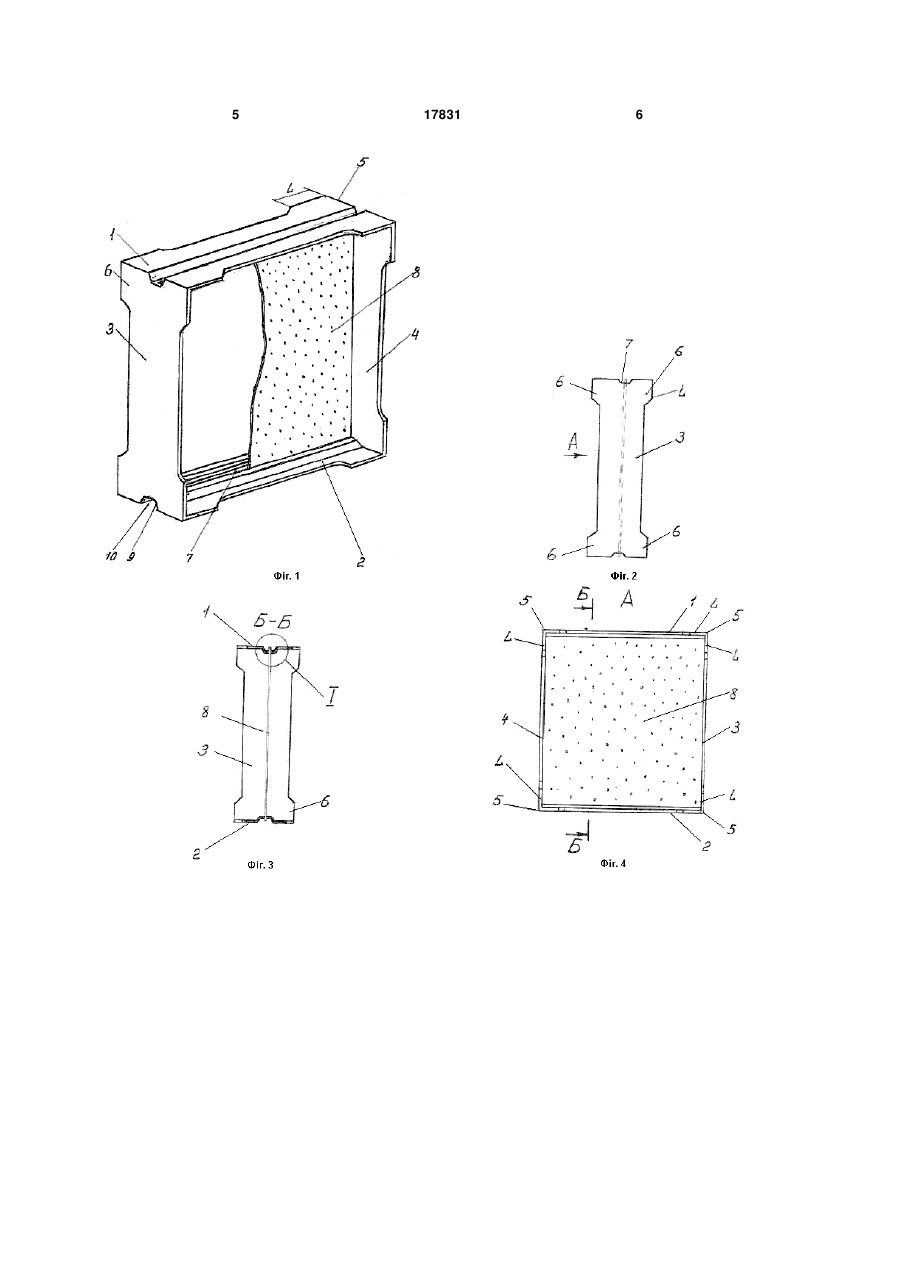

1. Пластмасова секційна рамка для отримання стільникового меду, виконана у вигляді замкненого по чотирьох прямих кутах тонкостінного корпусу з верхньою, нижньою, боковими стінками, їх торцями і елементами кріплення вощини, яка відрізняється тим, що корпус рамки виконаний у вигляді суцільного, відлитого на термопластавтоматі, виробу, стінки рамки по її кутах виконані з направ 3 цями та з елементами кріплення вощини передбачені такі конструктивні зміни: 1) корпус рамки виконано у вигляді суцільного одлитого на термопластавтоматі виробу; 2) стінки рамки по її кутах виконані з направленими назовні дільницями торцевих виступів; 3) елементи кріплення вощини виконані у виді двох наскрізних пазів, дзеркально розташованих на верхній і нижній стінках, які проходять по всій їх довжині; 4) верхні і нижні стінки в місцях примикання до наскрізних пазів виконані зі скосами, направленими усередину рамки. Завдяки виконанню корпусу рамки у вигляді суцільного одлитого на термопластавтоматі виробу знижується трудомісткість виготовлення рамки і підвищується жорсткість її конструкції з забезпеченням постійних розмірів і захисту стільників від пошкодження при вийманні їх із гніздової або корпусної рамки. Ці і інші описані нижче переваги витворюють передумови для використання рамки у промисловому бджільництві для отримання порційного стільникового меду високої якості. Внаслідок виконання рамки з виступами на її кутах забезпечується захист поверхні стільника, виключається його контакт з індивідуальною упаковкою при упакуванні і транспортуванні. Крім того, виступи забезпечують постійну відстань між площинами стільників секційних рамок, установлених у сусідніх вуликових рамках, що дає можливість отримувати стільник з однаковою глибиною комірок і, внаслідок, - стільникових рамок рівної ваги. Наявність наскрізних пазів у верхній і нижній стінках рамки забезпечує надійну фіксацію вощини і виключає її деформацію при будуванні бджолами стільника і таке просте кріплення дозволяє механізувати операцію всування вощини в паз. Виконанням верхньої і нижньої стінок зі скосами формується поглиблення, яке згідно замислу корисної моделі використовується як елемент кріплення. Другий елемент (виступ) має бути на упаковці у разі транспортування заповненої медом секційної рамки в індивідуальній упаковці. Таке рішення забезпечує просте і надійне кріплення рамки в упаковці і зберігає структуру стільника і якість меду. Таким чином, корисною моделлю, що заявляється, дійсно вирішується технічне завдання по створенню нової секційної рамки жорсткої по конструкції, технологічної у виготовленні і придатної для використання у промисловому виробництві для отримання товарних об'ємів стільникового меду, максимально захищеного від зовнішніх впливів, який надходить до споживача у первинному стані, тобто у тій формі і з тією якістю, які були в нього закладені бджолами. Корисна модель пояснюється кресленнями, на яких зображені: - на Фіг.1 аксонометричне зображення секційної рамки; 17831 4 - на Фіг.2-7 зображення секційної рамки у ортогональних проекціях, а саме: - на Фіг.2 основний вид спереду, тобто у тому положенні, в якому рамка функціонує у вулику; - на Фіг.3 розріз Б-Б на Фіг.4; - на Фіг.4 вид А на Фіг.2; - на Фіг.5 вузол І на Фіг.3, збільшене зображення; - на Фіг.6 повздовжній розріз заповненої медом рамки, яка знаходиться в індивідуальній упаковці; - на Фіг.7 - вузол II на Фіг.6 прикріплення індивідуальної упаковки до рамки. Секційна рамка, що заявляється, виконана у вигляді відлитого тонкостінного пластмасового корпусу з верхньою стінкою 1, нижньою стінкою 2 и боковими стінками 3 і 4. На ділянках L, що примикають до кромок 5 кутів, стінки рамок виконані з торцевими виступами 6, направленими назовні. Верхня 1 і нижня 2 стінки виконані зі сквозними пазами 7, через які пропущена і закріплена в них вощина 8. В місцях примикання до пазів 7 стінки виконані зі скосами 9, направленими усередину рамки, з утворенням поглиблення 10. Для зберігання, транспортування і збуту стільникового меду має бути використана будь-яка придатна упаковка. Найбільш переважливою є індивідуальна упаковка, яка у найбільшій мірі використовує особливості конструкції секційної рамки, яка заявляється, а саме елементи кріплення (поглиблення 10), виконані на корпусі рамки. Упаковка складається з двох однакових половин 11 і 12 (Фіг.6 і 7), виготовлених з харчових сортів прозорої пластмаси, які стикуються між собою по площинах торців 13 і 14. Кожна половина виконана з фіксаторами 15 у вигляді виступів, розміщених усередині по одному на протилежних внутрішніх поверхнях. Функціонування секційної рамки і маніпулювання з нею здійснюється таким чином. Заповнену медом рамку виймають із гніздової або корпусної рамки. При цьому маніпулювання рамкою у зв'язку з її високою жорсткістю і наявністю торцевих виступів 6 виключає будь-які зовнішні контакти з поверхнею 16 стільника 17, крошіння, розламування і т.д. Для кріплення рамки в індивідуальній упаковці половини упаковки насувають на протилежні сторони рамки і легким зусиллям рук з'єднують один з одним. Прикріплення відбувається моментально і факт прикріплення підтверджується клацанням. Секційні рамки транспортують у вертикальному положенні. Джерела інформації, використані при складанні опису корисної моделі: 1. Патент України №56215, кл. А01К47/02, пуб. 2003р. 2. Патент України №58160, кл. А01К47/02, пуб. 2003р. 5 17831 6 7 Комп’ютерна верстка А. Рябко 17831 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
