Розрізна рамка для одержання секційного стільникового меду

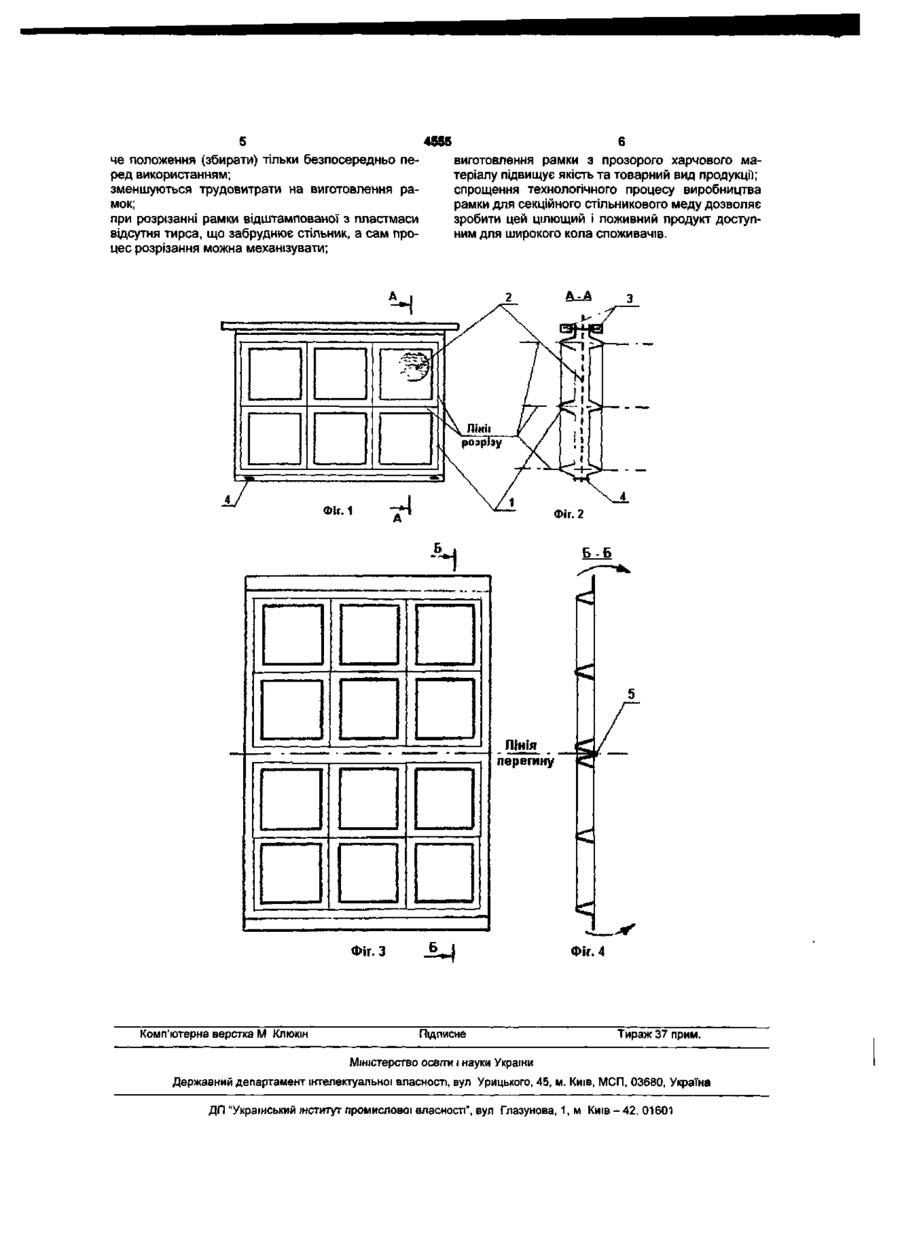

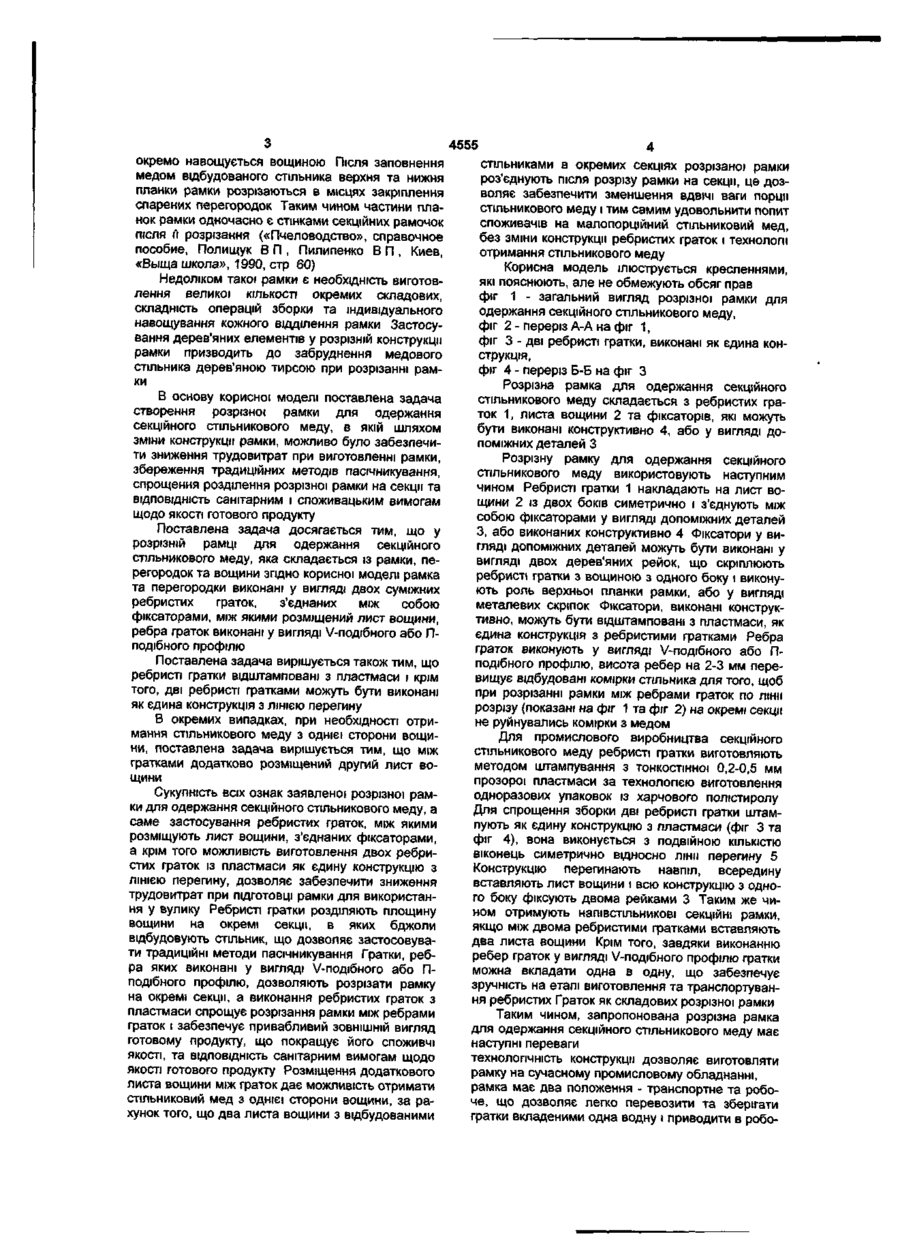

1. Розрізна рамка для одержання секційного стільникового меду, яка складається з рамки, перегородок та вощини, яка відрізняється тим, що рамка та перегородки виконані у вигляді двох суміжних ребристих ґраток, з'єднаних між собою фіксаторами, між якими розміщений лист вощини, ребра ґраток виконані у вигляді V-подібного або Пподібного профілю. 2. Розрізна рамка за п. 1, яка відрізняється тим, що ребристі ґратки відштамповані з пластмаси. 3. Розрізна рамка за пп. 1 або 2, яка відрізняється тим, що дві ребристі ґратки виконані як єдина конструкція з лінією перегину. 4. Розрізна рамка за пп. 1 або 2, або 3, яка відрізняється тим, що між ґратками додатково розміщено другий лист вощини. Корисна модель відносить до галузі сільського господарства, зокрема до бджільництва, а саме до пристроїв для одержання стільникового меду в рамках невеличких розмірів, придатних для безпосереднього пакування й транспортування. Найвідомішим продуктом бджільництва є мед, який найкраще зберігає свої властивості в природний бджолиній тарі - восковому стільнику. Для отримання такого меду в зручних для споживача порціях бджолиний стільник ділять на фрагменти секції. Але просте розрізання стільника пов'язане з руйнуванням комірок і втрачанням меду, тому бджіл спонукають відбудовувати стільник у зменшеній рамці. Відомо, що в США налагоджено промислове виробництво стільникового меду у квадратних та круглих секційних рамках вагою 1 фунт, що дорівнює 450 г меду. Сама рамка може бути зроблена з однієї дерев'яної або пластмасової пластини, зігнутої у вигляді чотирикутної рамки чи кільця. (Рут А.И. и др. «Энциклопедия пчеловодства» перевод с английского языка 31-го американского издания 1939 года под редакцией Аветагяна Г.А., Москва, «Колос», 1964 - 368 стр.). Відомо, що для зменшення порції меду американець Д.А. Хогг запропонував півстільникову секційну рамку, в якій бджоли відбудовують стільник тільки по одну сторону. Це прямокутна коробочка з прозорої пластмаси розмірами 30x100x100 мм, дно якої покрите вощиною. В одну медову надставку входять кілька десятків таких секційних рамок. Після заповнення медом над ставки, її розбирають на окремі касети - коробочки заповнені всередині стільниками з медом. (Ж. "Український пасічник" №2, 1999р., стор. 28). Використання таких рамок потребує великих трудовитрат на виготовлення і навощування великої кількості секційних рамок, а крім того, необхідно застосовувати спеціальні і досить складні методи пасічникування, бо виробництво стільникового меду в медових надставках можливе тільки в стиснених сім'ях. Це зумовлює використання складних протиройових прийомів та призводить до зниження медопродуктивності, бо бджолам іноді нікуди складати нектар для його дозрівання. Відомі секційні рамочки, які широко застосовуються в Україні, розміром 110x110 мм, які виготовляють із щепи товщиною 2 мм, мають по всій довжині Однієї із сторін проріз для вощини. Ці рамочки вставляють у гніздові або магазинні рамки, різні за розмірами на 250-400 г меду. («Пчеловодство», справочное пособие, Полищук В.П., Пилипенко В.П., Киев, «Выща школа», 1990, стр. 59). Недоліком цієї конструкції є необхідність використання об'єднуючої стандартної дерев'яної рамки, необхідність виготовлення великої кількості окремих секційних рамок та їх навощування. Найближчим аналогом для запропонованої корисної моделі є магазинна дерев'яна рамка із секціями для одержання стільникового меду в магазинних надставках запропонована В.І. Язиковим. Площа рамки розділяється на 3-4 частини вертикальними спареними перегородками, кожна з яких ю ю ю 4555 окремо навощується вощиною Після заповнення медом відбудованого стільника верхня та нижня планки рамки розрізаються в місцях закріплення спарених перегородок Таким чином частини планок рамки одночасно є стінками секційних рамочок ПІСЛЯ П розрізання («Пчеловодство», справочное пособие, Полищук В П , Пилипенко В П , Киев, «Выща школа», 1990, стр 60) Недоліком такої рамки є необхідність виготовлення великої кількості окремих складових, складність операцій зборки та індивідуального навощування кожного відділення рамки Застосування дерев'яних елементів у розрізній конструкції рамки призводить до забруднення медового стільника дерев'яною тирсою при розрізанні рамки В основу корисної моделі поставлена задача створення розрізної рамки для одержання секційного стільникового меду, в якій шляхом зміни конструкції рамки, можливо було забезпечити зниження трудовитрат при виготовленні рамки, збереження традиційних методів пасічникування, спрощення розділення розрізної рамки на секції та ВІДПОВІДНІСТЬ санітарним і споживацьким вимогам щодо якості готового продукту Поставлена задача досягається тим, що у розрізній рамці для одержання секційного стільникового меду, яка складається із рамки, перегородок та вощини згідно корисної моделі рамка та перегородки виконані у вигляді двох суміжних ребристих ґраток, з'єднаних між собою фіксаторами, між якими розміщений лист вощини, ребра ґраток виконані у вигляді V-подібного або Пподібного профілю Поставлена задача вирішується також тим, що ребристі ґратки відштамповані з пластмаси і крім того, дві ребристі ґратками можуть бути виконані як єдина конструкція з ЛІНІЄЮ перегину В окремих випадках, при необхідності отримання стільникового меду з однієї сторони вощини, поставлена задача вирішується тим, що між ґратками додатково розміщений другий лист вощини Сукупність всіх ознак заявленої розрізної рамки для одержання секційного стільникового меду, а саме застосування ребристих ґраток, між якими розміщують лист вощини, з'єднаних фіксаторами, а крім того можливість виготовлення двох ребристих ґраток із пластмаси як єдину конструкцію з ЛІНІЄЮ перегину, дозволяє забезпечити зниження трудовитрат при ПІДГОТОВЦІ рамки для використання у вулику Ребристі ґратки розділяють площину вощини на окремі секції, в яких бджоли відбудовують стільник, що дозволяє застосовувати традиційні методи пасічникування Ґратки, ребра яких виконані у вигляді V-подібного або Пподібного профілю, дозволяють розрізати рамку на окремі секції, а виконання ребристих ґраток з пластмаси спрощує розрізання рамки між ребрами ґраток і забезпечує привабливий ЗОВНІШНІЙ ВИГЛЯД готовому продукту, що покращує його споживчі якості, та ВІДПОВІДНІСТЬ санітарним вимогам щодо якості готового продукту Розміщення додаткового листа вощини між ґраток дає можливість отримати стільниковий мед з однієї сторони вощини, за рахунок того, що два листа вощини з відбудованими стільниками в окремих секціях розрізаної рамки роз'єднують після розрізу рамки на секції, це дозволяє забезпечити зменшення ВДВІЧІ ваги порції стільникового меду і тим самим удовольнити попит споживачів на малопорційний стільниковий мед, без зміни конструкції ребристих ґраток і технології отримання стільникового меду Корисна модель ілюструється кресленнями, які пояснюють, але не обмежують обсяг прав фіг 1 - загальний вигляд розрізної рамки для одержання секційного стільникового меду, фіг 2 - переріз А-А на фіг 1, фіг 3 - дві ребристі ґратки, виконані як єдина конструкція, фіг 4 - переріз Б-Б на фіг З Розрізна рамка для одержання секційного стільникового меду складається з ребристих граток 1, листа вощини 2 та фіксаторів, які можуть бути виконані конструктивно 4, або у вигляді допоміжних деталей З Розрізну рамку для одержання секційного стільникового меду використовують наступним чином Ребристі ґратки 1 накладають на лист вощини 2 із двох боків симетрично і з'єднують між собою фіксаторами у вигляді допоміжних деталей З, або виконаних конструктивно 4 Фіксатори у вигляді допоміжних деталей можуть бути виконані у вигляді двох дерев'яних рейок, що скріплюють ребристі ґратки з вощиною з одного боку і виконують роль верхньої планки рамки, або у вигляді металевих скріпок Фіксатори, виконані конструктивно, можуть бути відштамповані з пластмаси, як єдина конструкція з ребристими ґратками Ребра ґраток виконують у вигляді V-лодібного або Пподібного профілю, висота ребер на 2-3 мм перевищує відбудовані комірки стільника для того, щоб при розрізанні рамки між ребрами ґраток по лінії розрізу (показані на фіг 1 та фіг 2) на окремі секції не руйнувались комірки з медом Для промислового виробництва секційного стільникового меду ребристі ґратки виготовляють методом штампування з тонкостінної 0,2-0,5 мм прозорої пластмаси за технологією виготовлення одноразових упаковок із харчового полістиролу Для спрощення зборки дві ребристі ґратки штампують як єдину конструкцію з пластмаси (фіг 3 та фіг 4), вона виконується з подвійною КІЛЬКІСТЮ віконець симетрично відносно лінії перегину 5 Конструкцію перегинають навпіл, всередину вставляють лист вощини і всю конструкцію з одного боку фіксують двома рейками 3 Таким же чином отримують напівстільникові секційні рамки, якщо між двома ребристими ґратками вставляють два листа вощини Крім того, завдяки виконанню ребер ґраток у вигляді V-подібного профілю ґратки можна вкладати одна в одну, що забезпечує зручність на етапі виготовлення та транспортування ребристих Ґраток як складових розрізної рамки Таким чином, запропонована розрізна рамка для одержання секційного стільникового меду має наступні переваги технологічність конструкції дозволяє виготовляти рамку на сучасному промисловому обладнанні, рамка має два положення - транспортне та робоче, що дозволяє легко перевозити та зберігати ґратки вкладеними одна водну і приводити в робо 4555 че положення (збирати) тільки безпосередньо перед використанням; зменшуються трудовитрати на виготовлення рамок; при розрізанні рамки відштампованої з пластмаси відсутня тирса, що забруднює стільник, а сам процес розрізання можна механізувати; 6 виготовлення рамки з прозорого харчового матеріалу підвищує якість та товарний вид продукції; спрощення технологічного процесу виробництва рамки для секційного стільникового меду дозволяє зробити цей цілющий і поживний продукт доступним для широкого кола споживачів. А Фіг. 1 ~*1 Фіг. 2 А Б-Б Лінія перегину Фіг. 4 Фіг. З Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
