Пристрій для проведення етіологічної діагностики і медикаментозного тесту

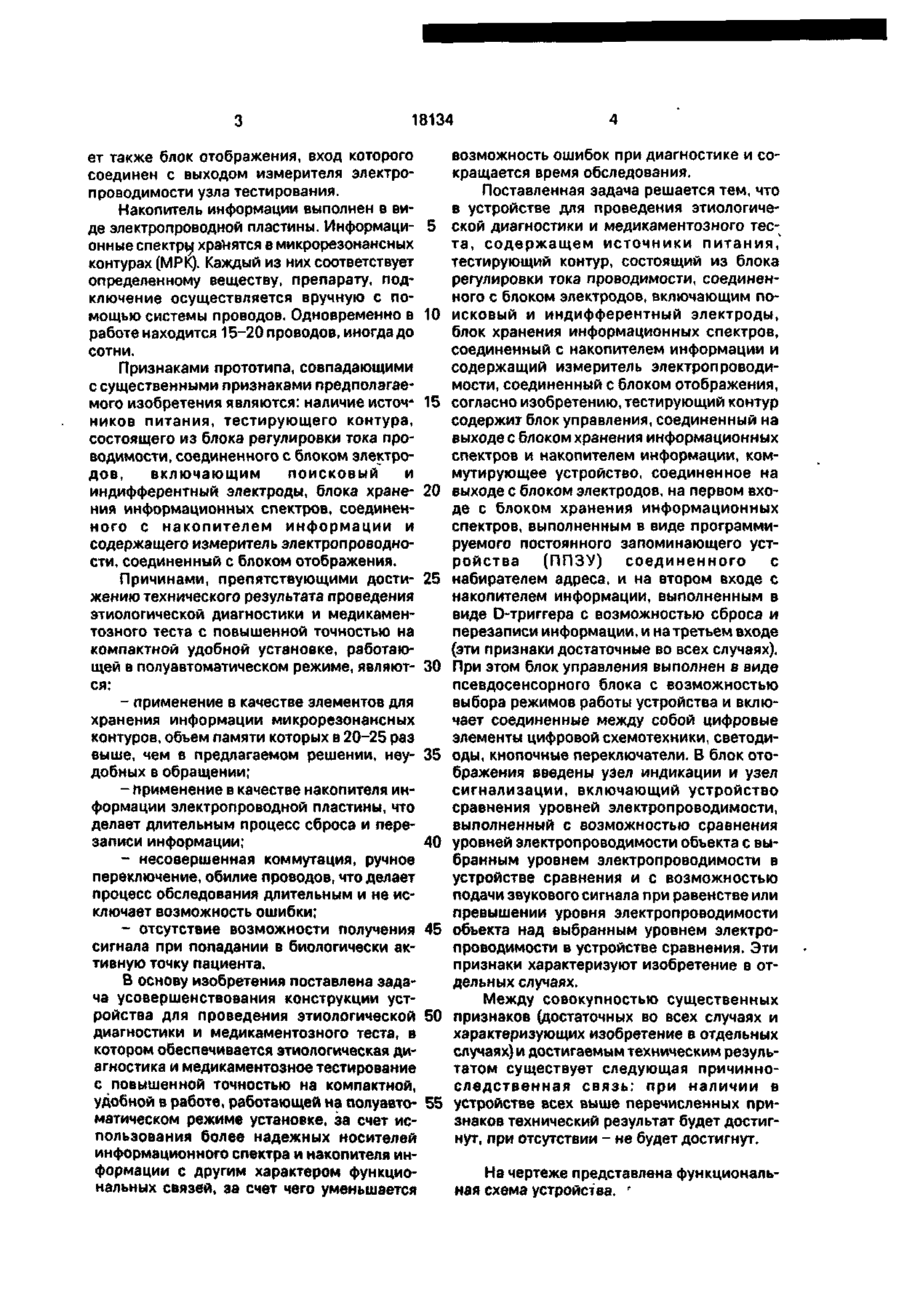

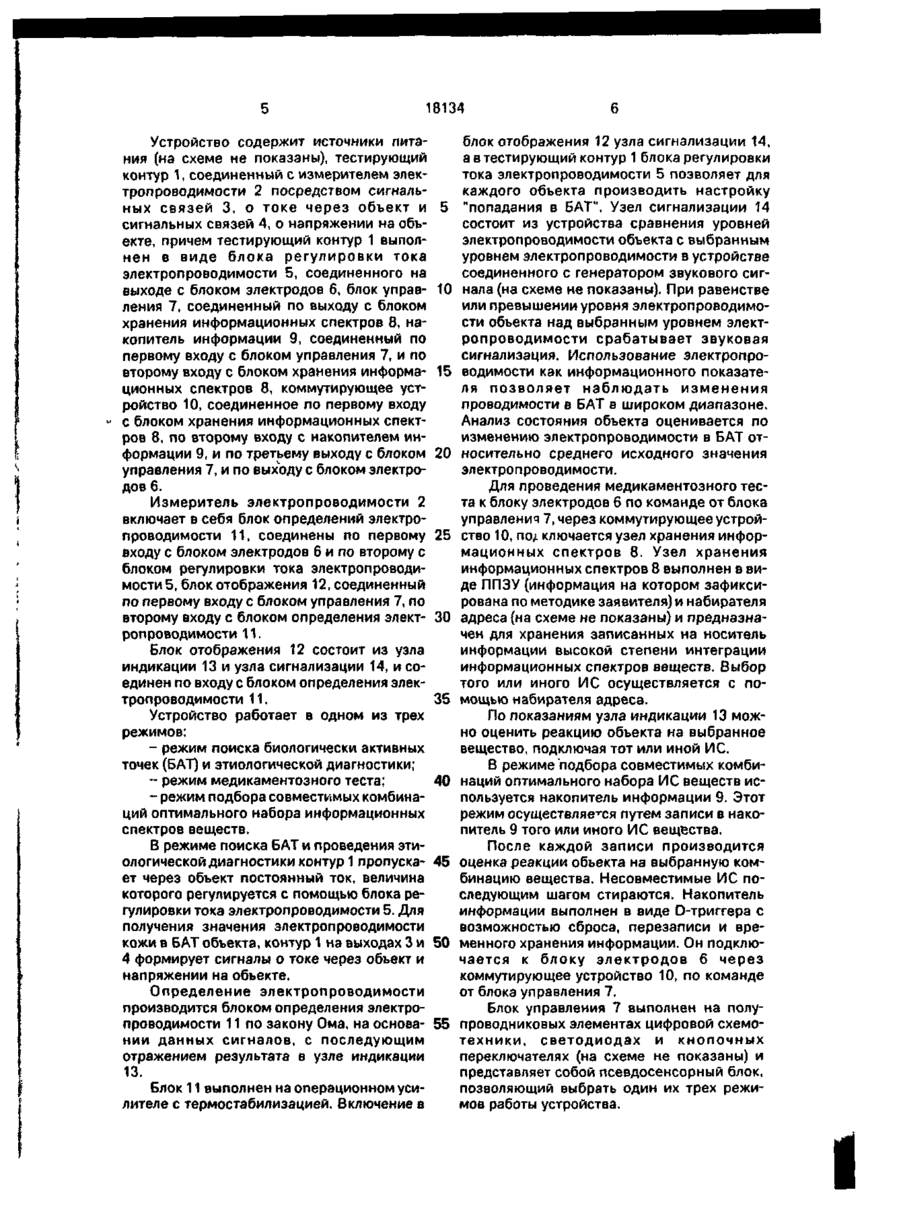

1. Устройство для проведения этиологической диагностики и медикаментозного теста, содержащее источники питания, тестирующий контур, состоящий из блока •регулировки тока электропроводимости, соединенного с блоком электродов, включающем поисковый и индифферентный электроды, блока хранения информационных спектров, соединенного с накопителем информации и содержащее измеритель электропроводимости, соединенный с блоком отображения, о т л и ч а ю щ е е с я тем, что тестирующий контур содержит блок управления, выход которого соединен с бло ком хранения информационных спектров и накопителем информации, коммутирующее устройство, выход которого соединен с блоком электродов, первый вход - с блоком хранения информационных спектров, выполненным в виде программируемого постоянного запоминающего устройства, соединенного с набирателем адреса, второй вход - с накопителем информации, выполненным в виде D-триггера, третий вход - с блоком управления. 2. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что блок управления выполнен в виде псевдосенсорного блока и включает соединенные между собой элементы цифровой схемотехники, светодиоды, кнопочные переключатели. 3. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что в блок отображения введены узел информации и узел синхронизации, включающий схему сравнения уровней электропроводимости. Изобретение относится к устройствам для измерения и регистрации с диагностическими целями, а именно к устройствам для измерения электропроводимости специфических рефлекторных точек. Известно принятое за прототип устройство для проведения этиологической диагностики и медикаментозного теста (авт.св. СССР № 1600696, кл. А 61 В 5/05, 1990), содержащее тестирующий контур, включаю щий источник питания со стабилизатором тока, блок электродов с поисковым и индифферентным электродами и с соединителем для подключения тестируемых элементов в коммутируемой кассете с микрорезонансными контурами, измерителя электропроводимости с источником питания, связанных с тестирующим контуром, причем измеритель соединен с сигнальным выходом симметричного стабилизатора, устройство включа С > 00 со 18134 ет также блок отображения, вход которого соединен с выходом измерителя электропроводимости узла тестирования. Накопитель информации выполнен в виде электропроводной пластины. Информаци- 5 онные спектру хранятся в микрорезонансных контурах (МРК). Каждый из них соответствует определенному веществу, препарату, подключение осуществляется вручную с помощью системы проводов. Одновременно в 10 работе находится 15-20 проводов, иногда до сотни. Признаками прототипа, совпадающими с существенными признаками предполагаемого изобретения являются: наличие источ- 15 ников питания, тестирующего контура, состоящего из блока регулировки тока проводимости, соединенного с блоком электродов, включающим поисковый и индифферентный электроды, блока хране- 20 ния информационных спектров, соединенного с накопителем информации и содержащего измеритель электропроводности, соединенный с блоком отображения. Причинами, препятствующими дости- 25 жению технического результата проведения этиологической диагностики и медикаментозного теста с повышенной точностью на компактной удобной установке, работающей в полуавтоматическом режиме, являют- 30 ся: - применение в качестве элементов для хранения информации микрорезонансных контуров, объем памяти которых в 20-25 раз выше, чем в предлагаемом решении, неу- 35 добных в обращении; - применение в качестве накопителя информации электропроводной пластины, что делает длительным процесс сброса и перезаписи информации; 40 - несовершенная коммутация, ручное переключение, обилие проводов, что делает процесс обследования длительным и не исключает возможность ошибки; - отсутствие возможности получения 45 сигнала при попадании в биологически активную точку пациента. В основу изобретения поставлена задача усовершенствования конструкции устройства для проведения этиологической 50 диагностики и медикаментозного теста, в котором обеспечивается этиологическая диагностика и медикаментозное тестирование с повышенной точностью на компактной, удобной в работе, работающей на полуавто- 55 матическом режиме установке, за счет использования более надежных носителей информационного спектра и накопителя информации с другим характером функциональных связей, за счет чего уменьшается возможность ошибок при диагностике и сокращается время обследования. Поставленная задача решается тем, что в устройстве для проведения этиологической диагностики и медикаментозного теста, содержащем источники питания, тестирующий контур, состоящий из блока регулировки тока проводимости, соединенного с блоком электродов, включающим поисковый и индифферентный электроды, блок хранения информационных спектров, соединенный с накопителем информации и содержащий измеритель электропроводимости, соединенный с блоком отображения, согласно изобретению, тестирующий контур содержит блок управления, соединенный на выходе с блоком хранения информационных спектров и накопителем информации, коммутирующее устройство, соединенное на выходе с блоком электродов, на первом входе с блоком хранения информационных спектров, выполненным в виде программируемого постоянного запоминающего устройства (ППЗУ) соединенного с набирателем адреса, и на втором входе с накопителем информации, выполненным в виде D-триггера с возможностью сброса и перезаписи информации, и на третьем входе (эти признаки достаточные во всех случаях). При этом блок управления выполнен в виде псевдосенсорного блока с возможностью выбора режимов работы устройства и включает соединенные между собой цифровые элементы цифровой схемотехники, светодиоды, кнопочные переключатели. В блок отображения введены узел индикации и узел сигнализации, включающий устройство сравнения уровней электропроводимости, выполненный с возможностью сравнения уровней электропроводимости объекта с выбранным уровнем электропроводимости в устройстве сравнения и с возможностью подачи звукового сигнала при равенстве или превышении уровня электропроводимости объекта над выбранным уровнем электропроводимости в устройстве сравнения. Эти признаки характеризуют изобретение в отдельных случаях. Между совокупностью существенных признаков (достаточных во всех случаях и характеризующих изобретение в отдельных случаях) и достигаемым техническим результатом существует следующая причинноследственная связь; при наличии в устройстве всех выше перечисленных признаков технический результат будет достигнут, при отсутствии - не будет достигнут. На чертеже представлена функциональная схема устройства. г 18134 Устройство содержит источники питаблок отображения 12 узла сигнализации 14, ния (на схеме не показаны), тестирующий а в тестирующий контур 1 блока регулировки контур 1, соединенный с измерителем электока электропроводимости 5 позволяет для тропроводимости 2 посредством сигналькаждого объекта производить настройку ных связей 3, о токе через объект и 5 "попадания в БАТ". Узел сигнализации 14 сигнальных связей 4, о напряжении на объсостоит из устройства сравнения уровней екте, причем тестирующий контур 1 выполэлектропроводимости объекта с выбранным нен в виде блока регулировки тока уровнем электропроводимости в устройстве электропроводимости 5, соединенного на соединенного с генератором звукового сигвыходе с блоком электродов б, блок управ- 10 нала (на схеме не показаны). При равенстве ления 7, соединенный по выходу с блоком или превышении уровня электропроводимохранения информационных спектров 8, насти объекта над выбранным уровнем электкопитель информации 9, соединенный по ропроводимости срабатывает звуковая первому входу с блоком управления 7, и по сигнализация. Использование электропровторому входу с блоком хранения информа- 15 водимости как информационного показатеционных спектров 8, коммутирующее устля позволяет наблюдать изменения ройство 10, соединенное по первому входу проводимости в БАТ в широком диапазоне. с блоком хранения информационных спектАнализ состояния объекта оценивается по ров 8, по второму входу с накопителем инизменению электропроводимости в БАТ отформации 9, и по третьему выходу с блоком 20 носительно среднего исходного значения управления 7, и по выходу с блоком электроэлектропроводимости. дов 6. Для проведения медикаментозного тесИзмеритель электропроводимости 2 та к блоку электродов 6 по команде от блока включает в себя блок определений электроуправления 7, через коммутирующее устройпроводимости 11, соединены по первому 25 ство 10, по^ ключается узел хранения инфорвходу с блоком электродов б и по второму с мационных спектров 8. Узел хранения блоком регулировки тока электропроводиинформационных спектров 8 выполнен в вимости 5, блок отображения 12, соединенный де ППЗУ (информация на котором зафиксипо первому входу с блоком управления 7, по рована по методике заявителя) и набирателя второму входу с блоком определения элект- 30 адреса (на схеме не показаны) и предназнаропроводимости 11. чен для хранения записанных на носитель информации высокой степени интеграции Блок отображения 12 состоит из узла информационных спектров веществ. Выбор индикации 13 и узла сигнализации 14, и сотого или иного И С осуществляется с поединен по входу с блоком определения электропроводимости 11. 35 мощью набирателя адреса. Устройство работает в одном из трех По показаниям узла индикации 13 можрежимов: но оценить реакцию объекта на выбранное - режим поиска биологически активных вещество, подключая тот или иной ИС. точек (БАТ) и этиологической диагностики; В режиме подбора совместимых комби- режим медикаментозного теста; 40 наций оптимального набора ИС веществ ис- режим подбора совместимых комбинапользуется накопитель информации 9. Этот ций оптимального набора информационных режим осуществляемся путем записи в накоспектров веществ. питель 9 того или иного ИС вещества. В режиме поиска БАТ и проведения этиПосле каждой записи производится ологической диагностики контур 1 пропуска- 45 оценка реакции объекта на выбранную комет через объект постоянный ток, величина бинацию вещества. Несовместимые ИС покоторого регулируется с помощью блока реследующим шагом стираются. Накопитель гулировки тока электропроводимости 5. Для информации выполнен в виде D-триггера с получения значения электропроводимости возможностью сброса, перезаписи и врекожи в БАТ объекта, контур 1 на выходах 3 и 50 менного хранения информации. Он подклю4 формирует сигналы о токе через объект и чается к блоку электродов б через напряжении на объекте. коммутирующее устройство 10, по команде от блока управления 7. Определение электропроводимости производится блоком определения электроБлок управления 7 выполнен на полупроводимости 11 по закону Ома, на основа- 55 проводниковых элементах цифровой схемонии данных сигналов, с последующим техники, светодиодах и кнопочных отражением результата в узле индикации переключателях (на схеме не показаны) и 13. представляет собой псевдосенсорный блок, Блок 11 выполнен на операционном усипозволяющий выбрать один их трех режилителе с термостабилизацией. Включение в мов работы устройства. I 18134 Тестирующий контур Блок эегулиробки тока электропроводимости Блок хранения информаци Накопитель информации 5 1 9 онных спектров 8 \ 1 \f f Блок электродоб є 10 3 Уf Блок определения электрочрободимости И Замовлення 4268 7 Измеритель электропрободимости2 )1 Упорядник Блок упрабления Коммутирующее устройство Блок отображения Узел индикации 12 Узел сигнализации н 13 Техред Н.Румянцева Коректор Л.Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киів-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
