Пересувна установка для очистки забрудненої діелектричної рідини

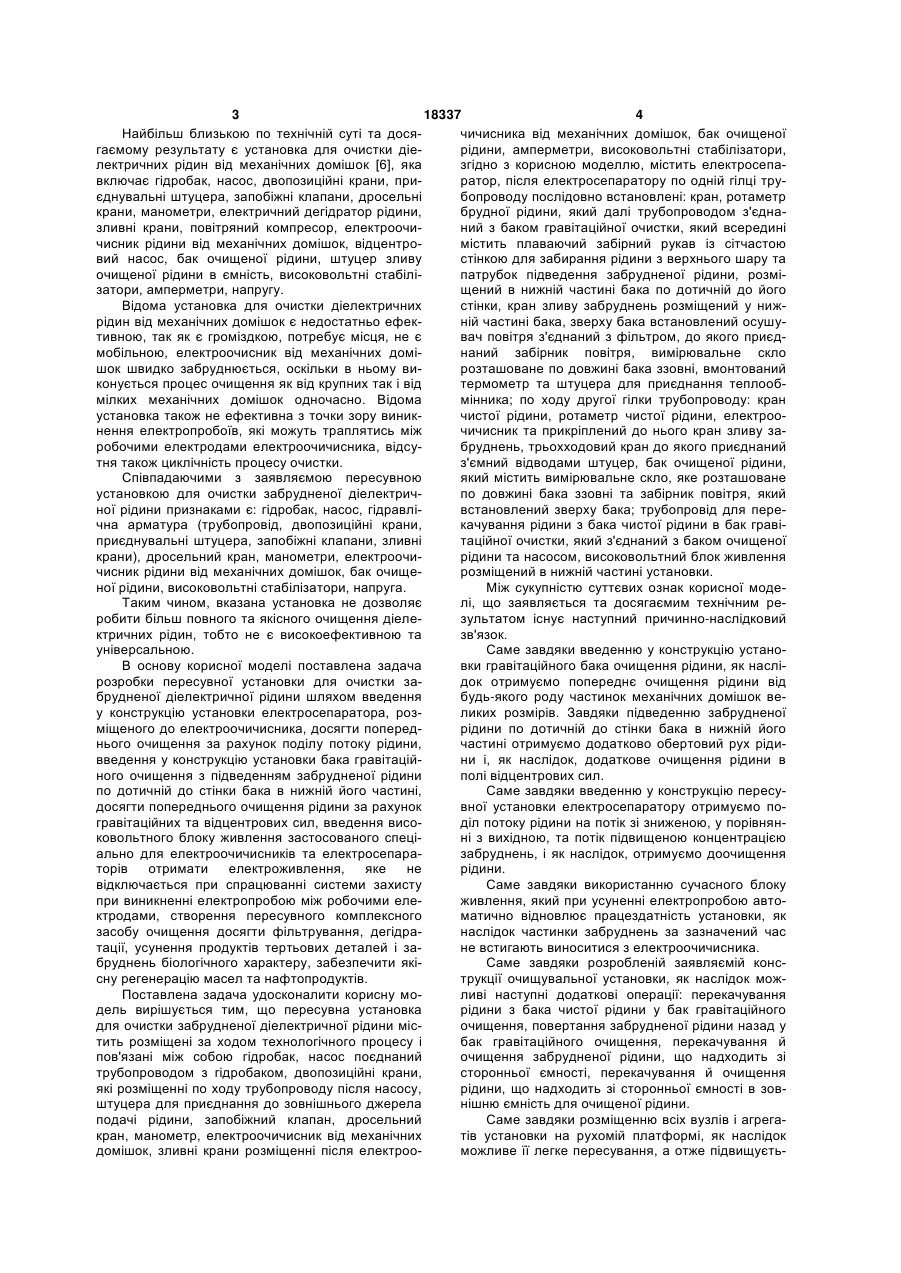

1. Пересувна установка для очистки забрудненої діелектричної рідини, що містить розміщені за ходом технологічного процесу і пов'язані між собою гідробак, насос, поєднаний трубопроводом з гідробаком, двопозиційні крани, які розміщенні за ходом трубопроводу після насоса, штуцери для приєднання до зовнішнього джерела подачі рідини, запобіжний клапан, дросельний кран, манометр, електроочисник від механічних домішок, зливні крани, розміщені після електроочисника від механічних домішок, бак очищеної рідини, амперметри, високовольтні стабілізатори, яка відрізняється тим, що додатково містить електросепаратор, після якого по одній гільці трубопроводу послідовно встановлені: кран, ротаметр брудної рідини, який трубопроводом з'єднаний з баком гравітаційної очистки, по ходу другої гілки трубопроводу - кран чистої рідини, ротаметр чистої ріди U 2 (19) 1 3 18337 4 Найбільш близькою по технічній суті та досячичисника від механічних домішок, бак очищеної гаємому результату є установка для очистки діерідини, амперметри, високовольтні стабілізатори, лектричних рідин від механічних домішок [6], яка згідно з корисною моделлю, містить електросепавключає гідробак, насос, двопозиційні крани, приратор, після електросепаратору по одній гілці труєднувальні штуцера, запобіжні клапани, дросельні бопроводу послідовно встановлені: кран, ротаметр крани, манометри, електричний дегідратор рідини, брудної рідини, який далі трубопроводом з'єдназливні крани, повітряний компресор, електроочиний з баком гравітаційної очистки, який всередині чисник рідини від механічних домішок, відцентромістить плаваючий забірний рукав із сітчастою вий насос, бак очищеної рідини, штуцер зливу стінкою для забирання рідини з верхнього шару та очищеної рідини в ємність, високовольтні стабіліпатрубок підведення забрудненої рідини, розмізатори, амперметри, напругу. щений в нижній частині бака по дотичній до його Відома установка для очистки діелектричних стінки, кран зливу забруднень розміщений у нижрідин від механічних домішок є недостатньо ефекній частині бака, зверху бака встановлений осушутивною, так як є громіздкою, потребує місця, не є вач повітря з'єднаний з фільтром, до якого приєдмобільною, електроочисник від механічних домінаний забірник повітря, вимірювальне скло шок швидко забруднюється, оскільки в ньому вирозташоване по довжині бака ззовні, вмонтований конується процес очищення як від крупних так і від термометр та штуцера для приєднання теплообмілких механічних домішок одночасно. Відома мінника; по ходу другої гілки трубопроводу: кран установка також не ефективна з точки зору виникчистої рідини, ротаметр чистої рідини, електроонення електропробоїв, які можуть траплятись між чичисник та прикріплений до нього кран зливу заробочими електродами електроочичисника, відсубруднень, трьохходовий кран до якого приєднаний тня також циклічність процесу очистки. з'ємний відводами штуцер, бак очищеної рідини, Співпадаючими з заявляємою пересувною який містить вимірювальне скло, яке розташоване установкою для очистки забрудненої діелектричпо довжині бака ззовні та забірник повітря, який ної рідини признаками є: гідробак, насос, гідравлівстановлений зверху бака; трубопровід для перечна арматура (трубопровід, двопозиційні крани, качування рідини з бака чистої рідини в бак гравіприєднувальні штуцера, запобіжні клапани, зливні таційної очистки, який з'єднаний з баком очищеної крани), дросельний кран, манометри, електроочирідини та насосом, високовольтний блок живлення чисник рідини від механічних домішок, бак очищерозміщений в нижній частині установки. ної рідини, високовольтні стабілізатори, напруга. Між сукупністю суттєвих ознак корисної модеТаким чином, вказана установка не дозволяє лі, що заявляється та досягаємим технічним реробити більш повного та якісного очищення діелезультатом існує наступний причинно-наслідковий ктричних рідин, тобто не є високоефективною та зв'язок. універсальною. Саме завдяки введенню у конструкцію устаноВ основу корисної моделі поставлена задача вки гравітаційного бака очищення рідини, як наслірозробки пересувної установки для очистки задок отримуємо попереднє очищення рідини від брудненої діелектричної рідини шляхом введення будь-якого роду частинок механічних домішок веу конструкцію установки електросепаратора, розликих розмірів. Завдяки підведенню забрудненої міщеного до електроочичисника, досягти попередрідини по дотичній до стінки бака в нижній його нього очищення за рахунок поділу потоку рідини, частині отримуємо додатково обертовий рух рідивведення у конструкцію установки бака гравітаційни і, як наслідок, додаткове очищення рідини в ного очищення з підведенням забрудненої рідини полі відцентрових сил. по дотичній до стінки бака в нижній його частині, Саме завдяки введенню у конструкцію пересудосягти попереднього очищення рідини за рахунок вної установки електросепаратору отримуємо погравітаційних та відцентрових сил, введення висоділ потоку рідини на потік зі зниженою, у порівнянковольтного блоку живлення застосованого спеціні з вихідною, та потік підвищеною концентрацією ально для електроочичисників та електросепаразабруднень, і як наслідок, отримуємо доочищення торів отримати електроживлення, яке не рідини. відключається при спрацюванні системи захисту Саме завдяки використанню сучасного блоку при виникненні електропробою між робочими ележивлення, який при усуненні електропробою автоктродами, створення пересувного комплексного матично відновлює працездатність установки, як засобу очищення досягти фільтрування, дегідранаслідок частинки забруднень за зазначений час тації, усунення продуктів тертьових деталей і зане встигають виноситися з електроочичисника. бруднень біологічного характеру, забезпечити якіСаме завдяки розробленій заявляємій конссну регенерацію масел та нафтопродуктів. трукції очищувальної установки, як наслідок можПоставлена задача удосконалити корисну моливі наступні додаткові операції: перекачування дель вирішується тим, що пересувна установка рідини з бака чистої рідини у бак гравітаційного для очистки забрудненої діелектричної рідини місочищення, повертання забрудненої рідини назад у тить розміщені за ходом технологічного процесу і бак гравітаційного очищення, перекачування й пов'язані між собою гідробак, насос поєднаний очищення забрудненої рідини, що надходить зі трубопроводом з гідробаком, двопозиційні крани, сторонньої ємності, перекачування й очищення які розміщенні по ходу трубопроводу після насосу, рідини, що надходить зі сторонньої ємності в зовштуцера для приєднання до зовнішнього джерела нішню ємність для очищеної рідини. подачі рідини, запобіжний клапан, дросельний Саме завдяки розміщенню всіх вузлів і агрегакран, манометр, електроочичисник від механічних тів установки на рухомій платформі, як наслідок домішок, зливні крани розміщенні після електрооможливе її легке пересування, а отже підвищуєть 5 18337 6 ся її універсальність та ефективність використанпід дією гравітаційних сил очищаюча рідина попеня. редньо очищається від забруднень частинок велиКрім того, бак гравітаційної очистки виготовлеких розмірів у полі гравітаційних сил. З бака 1 ріний із сталевого листа у вигляді циліндра з конічдина за допомогою шестеренного насосу 7 по ним дном, об'єм бака 70 л, внутрішня поверхня трубопроводу через кран 6 подається для подабака має високий клас чистоти обробки з нанесенльшого доочищення в електросепаратор 11, при ням антикорозійного покриття. цьому при досягненні надлишкового тиску спраБак для очищеної рідини виготовлений зі стацьовує запобіжний клапан 8, яким і регулюють тиск левого листа у вигляді прямокутного паралелепів системі, який показує манометр тиску 9. Регулюпеда з пірамідальним дном, об'єм бака 70 л. вання подачі рідини до електросепаратору 11 виПересувна установка для очистки забрудненої конують за допомогою регулятора витрат 10. У діелектричної рідини, що заявляється, подана креелектросепараторі відбувається поділ потоку рідисленнями, фіг.1 і фіг.2. На фіг.1 зображено загальни, що очищується, на потік зі зниженою та підвиний вигляд пересувної установки для очистки защеною, у порівнянні з вихідною, концентрацією брудненої діелектричної рідини, на фіг.2 забруднень. Після електросепаратора 11 рідина з представлено принципову схему пересувної устапідвищеною концентрацією забруднень повертановки для очистки забрудненої діелектричної ріється в бак 1 для відстоювання і доочищення в дини. полі відцентрових сил, оскільки в бак 1 рідина підПересувна установка для очистки забрудненої водиться по дотичній до стінки бака в нижній його діелектричної рідини містить у собі бак гравітаційчастині патрубком 4 і за рахунок цього рідини наної очистки 1, який містить вимірювальне скло 2, буває обертального руху. Після електросепаратоплаваючий забірний рукав із сітчастою стінкою 3 ра 11 очищена рідина (зі зниженою концентрацією та патрубок підведення забрудненої рідини 4, який забруднень) надходить для більш тонкої очистки в розміщений по дотичній до стінки бака в нижній електроочичисник від механічних домішок 16 і далі його частині, в нижній конічній часині бака 1 встав бак збору чистої рідини 20. Витрата суміші, що новлений кран зливу забруднень 5. Плаваючий очищується, вимірюється за допомогою ротаметзабірний рукав із сітчастою стінкою 3 по мірі вихорів 13 та 15, а регулюється кранами 12 і 14. Рідина ду із бака гравітаційної очистки 1 переходить в для подачі в електросепаратор 11 відбирається за патрубок, після якого по ходу трубопроводу встадопомогою плаваючого забірного рукава із сітчасновлений кран б та насос шестеренний 7. Для затою стінкою 3 з верхнього шару рідини. Нагрівання побіганню надлишковому тиску після насосу 7 в'язкої очищаючої рідини відбувається за рахунок встановлений запобіжний клапан 8 і далі по ходу теплообмінника 26, а контроль температури очитрубопроводу встановлений манометр тиску 9, щаючої рідини у баці здійснюється термометром після якого встановлений регулятор витрат 10 та 25. Кількість очищеної рідини в баці 20 вимірюють едектросепаратор 11. По одній гілці трубопроводу за допомогою вимірювального скла 23. Для запобіпісля електросепаратора встановлений кран бругання вакууму та надлишковому тиску в баці 20 дної рідини 12 та ротаметр брудної рідини 13 після служить заливна горловина 24, через яку також якого рідина по трубопроводу потрапляє до патруможна заливати в бак 20 чисту рідину для зберібка підведення забрудненої рідини 4. По ходу другання, або доочищення. При відкриванні крану 21 гої гілки трубопроводу після електросепаратора 11 та закриванні кранів 6 та 12 можна очищувати рівстановлений кран чистої рідини 14 та ротаметр дину тільки за допомогою електросепапратора 11 чистої рідини 15 та електроочичисник від механічта електроочичисника 16. За допомогою трьоххоних домішок 16 в нижній частині якого встановледового крану 18 та приєднувального відвідного ний кран 17 для зливу забруднень. За електроочиштуцера 19 при необхідності можна очищену рідичисникем від механічних домішок 16 розміщений ну перекачувати в сторонню ємність, яку з'єднують трьохходовий кран 18 до якого кріпиться приєднуз установкою за допомогою штуцера 19. У верхній вальний відвідний штуцер 19 та, який з'єднаний з частині бака розташовані: заливна горловина 27, баком очищеної рідини 20. Бак очищеної рідини 20 повітряний фільтр 28, осушувач повітря 29, через додатково з'єднаний з шестерним насосом 7 і між які очищене та осушене повітря подається в бак 1, ними встановлений кран 21. Бак очищеної рідини це здійснюється для запобіганню потрапляння 20 містить кран зливу чистої рідини 22, вимірювасміття в бак 1 з повітрям та створення вакууму і льне скло 23, та заливну горловину 24, яка розмівиникненню надлишкового тиску у баці 1. Забрудщена в верхній частині бака. До бака гравітаційної нення, які нагромаджуються у конічному відстійниочистки 1 через штуцерне з'єднання приєднаний ку бака гравітаційної очистки 1 виводяться з бака термометр 25 та теплообмінник 26, зверху до бака при відкриванні крану зливу концентрату 5. Очи1 прикріплений забірник повітря 27. Між забірнищену рідину зливають з бака очищеної рідини 20 ком повітря 27 та баком 1 послідовно розміщені відкриванням крану 22. Злив забруднень з електповітряний фільтр 28 та прикріплений до нього роочичисника 16 здійснюється відкриванням крану осушувач повітря 29, також в верхній частині бака зливу відстою з електроочичисника 17. 1 встановлена заливна горловина 30. Крім описаного вище, заявляєма пересувна Пересувна установка для очистки забрудненої установка для очистки забрудненої діелектричної діелектричної рідини працює наступним чином. рідини додатково дозволяє: робити перекачування Рідина, яку потрібно очистити, заливається у рідини з бака чистої рідини 20 у бак гравітаційного бак гравітаційної очистки 1 через заливну горлоочищення 1 при відкриванні кранів 21 та 12 і завину 30. Через вимірювальне скло 2 слідкують за криванні кранів 14 та 6, очищувати забруднену рівнем рідини в баці 1 та вимірюють її об'єм. У баці рідину тільки у баці гравітаційного очищення 1 7 18337 8 закриванням кранів 21 та 14 при відкритих кранах ти очистку рідин концентрацією забруднень від 6 та 12, робити перекачування й очищення забру12г/л (мілко дисперсні забруднення діаметром дненої рідини, що надходить зі сторонньої ємності. 5мкм і більше) до першого-другого класу чистоти Як показали результати досліджень, коли як по ГОСТ 17216-71, понизити трудоємність процесу робочу рідину використовували реактивне паливо очистки діелектричних рідин, продовжити термін ТС-1 з початковою концентрацією забруднень до експлуатації автомобільних та авіаційних діелект12 г/л, у результаті очищення одержали паливо, ричних масел, а отже агрегатів масляних систем. яке відповідає 2-му класу чистоти за ГОСТ 17216Джерела інформації: 71. 1. Пат. США № 4054501, м. Кл. Б03С5, Таким чином, розроблена пересувна установВ01д13/02,1977. ка для очистки забрудненої діелектричної рідини, 2. А. с. № 691199 СССР, м. Кл2. згідно з корисною моделлю, дозволяє: спростити В03С5/00,1979. технологічний процес очистки забрудненої діелек3. Пат. ФРГ № 2644787, Кл2. В03С5/00, 1982. тричної рідини (сильно забруднених нафтопродук4. А. с. № 1011265 СССР, м. Кл2. тів, відпрацьованих масел, спецрідин гідравлічних В03С5/00,1982. систем) від забруднень різної природи: ґрунтового 5. Никонов К.Б., Карабцов Г.П. Очистка жидкопилу, продуктів корозій трубопроводів і резервуастей в силовых полях: Учебное пособие. - Киев : рів, продуктів зносу тертьових деталей, вологи, КИИГА, 1990. - 48 с. забруднень біологічного характеру, як універсаль6. А. с. № 724201 СССР, м. Кл2. ВОЗС5/00, ний комплексний засіб очистки дозволяє виконуваB01D35/06 1980. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
