Пристрій дистанційної діагностики технічного стану складних електронних систем

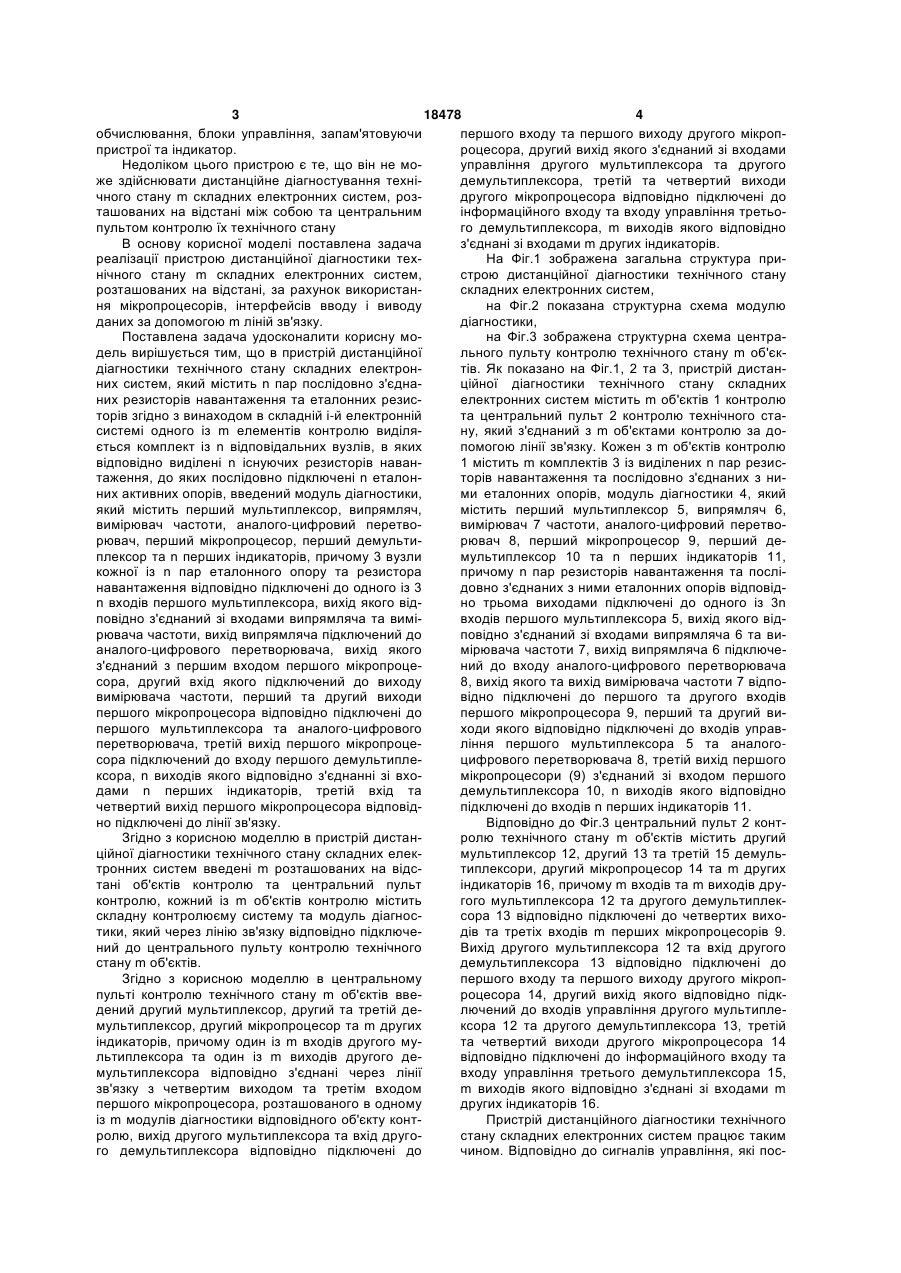

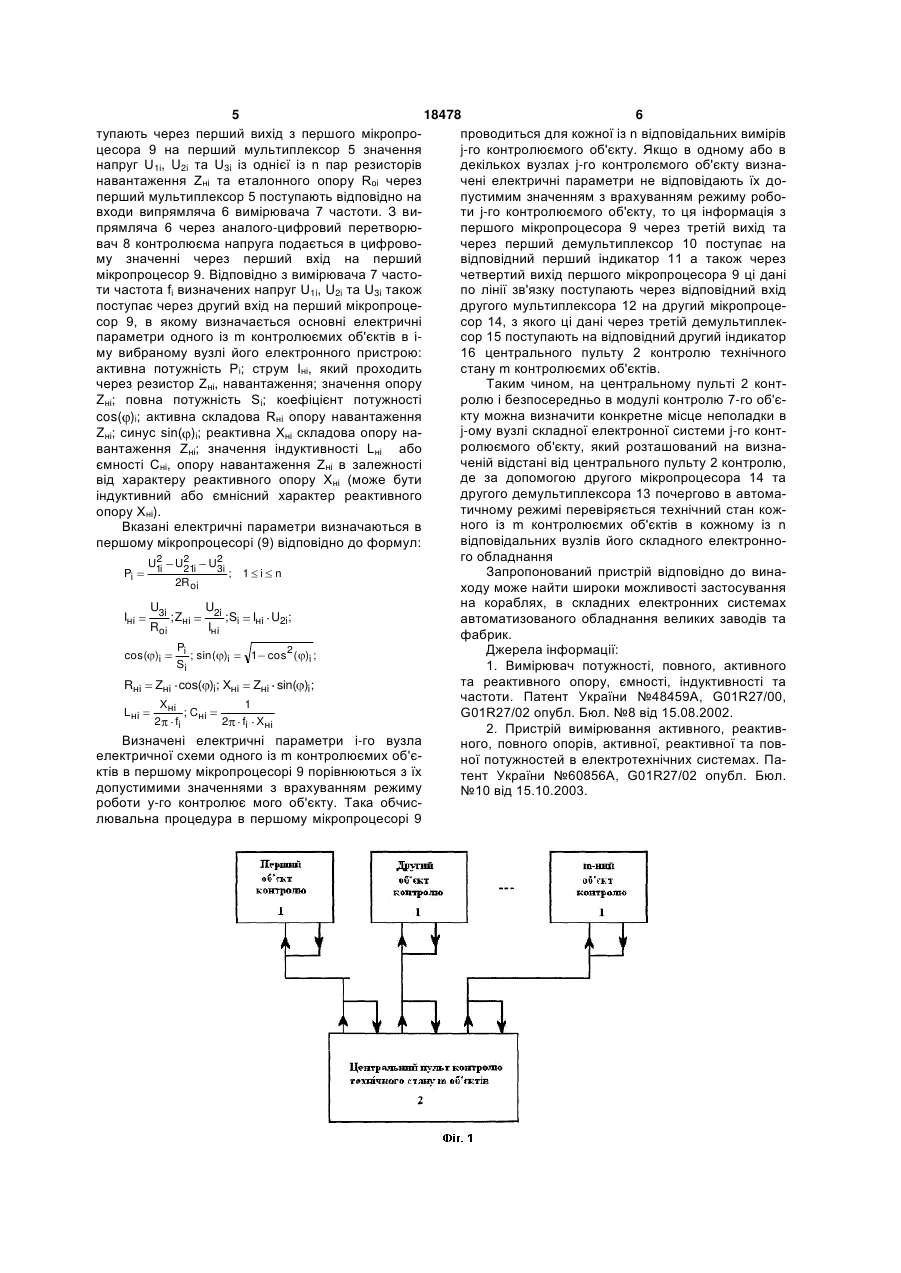

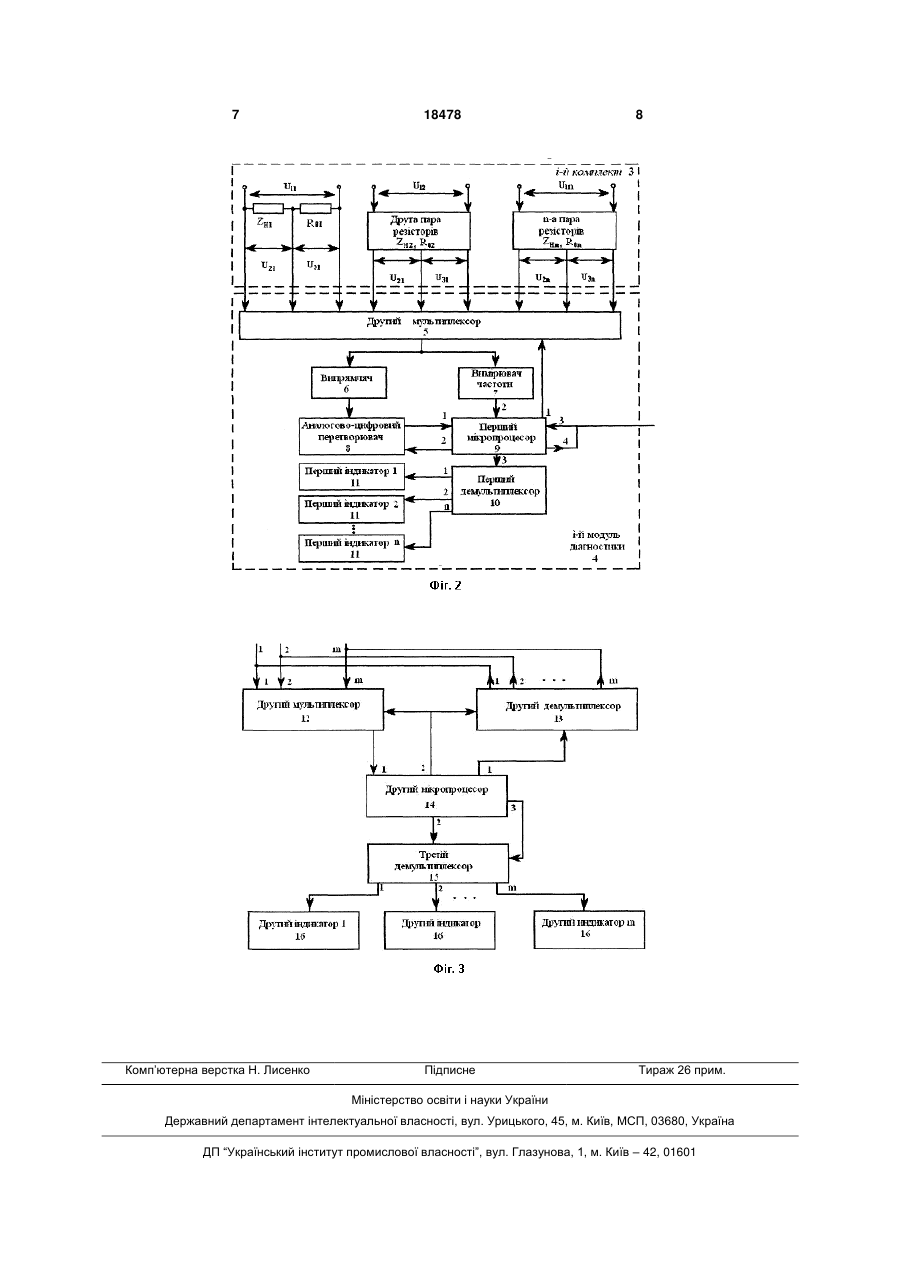

1. Пристрій дистанційної діагностики технічного стану m складних електронних систем, який містить n пар послідовно з'єднаних резисторів навантаження та еталонних резисторів, який відрізняється тим, що в складній і-й електронній системі одного із m об'єктів контролю виділяється комплект із n відповідальних вузлів, в яких відповідно виділені n існуючих резисторів навантаження, до яких послідовно підключені n еталонних активних опорів, введений модуль діагностики, який містить перший мультиплексор, випрямляч, вимірювач частоти, аналогово-цифровий перетворювач, перший мікропроцесор, перший демультиплексор та n перших індикаторів, причому 3 вузли кожної із n пар еталонного опору та резистора навантаження відповідно підключені до одного із 3n входів першого мультиплексора, вихід якого відповідно з'єднаний зі входами випрямляча та вимірювача частоти, вихід випрямляча підключений до входу аналого-цифрового перетворювача, вихід якого з'єднаний з першим входом першого мікропроцесора, другий вхід якого підключений до виходу вимірювача частоти, перший та другий виходи першого мікропроцесора відповідно підк U 2 (11) 1 3 18478 4 обчислювання, блоки управління, запам'ятовуючи першого входу та першого виходу другого мікроппристрої та індикатор. роцесора, другий вихід якого з'єднаний зі входами Недоліком цього пристрою є те, що він не моуправління другого мультиплексора та другого же здійснювати дистанційне діагностування технідемультиплексора, третій та четвертий виходи чного стану m складних електронних систем, роздругого мікропроцесора відповідно підключені до ташованих на відстані між собою та центральним інформаційного входу та входу управління третьопультом контролю їх технічного стану го демультиплексора, m виходів якого відповідно В основу корисної моделі поставлена задача з'єднані зі входами m других індикаторів. реалізації пристрою дистанційної діагностики техНа Фіг.1 зображена загальна структура принічного стану m складних електронних систем, строю дистанційної діагностики технічного стану розташованих на відстані, за рахунок використанскладних електронних систем, ня мікропроцесорів, інтерфейсів вводу і виводу на Фіг.2 показана структурна схема модулю даних за допомогою m ліній зв'язку. діагностики, Поставлена задача удосконалити корисну мона Фіг.3 зображена структурна схема центрадель вирішується тим, що в пристрій дистанційної льного пульту контролю технічного стану m об'єкдіагностики технічного стану складних електронтів. Як показано на Фіг.1, 2 та 3, пристрій дистанних систем, який містить n пар послідовно з'єднаційної діагностики технічного стану складних них резисторів навантаження та еталонних резиселектронних систем містить m об'єктів 1 контролю торів згідно з винаходом в складній i-й електронній та центральний пульт 2 контролю технічного стасистемі одного із m елементів контролю виділяну, який з'єднаний з m об'єктами контролю за доється комплект із n відповідальних вузлів, в яких помогою лінії зв'язку. Кожен з m об'єктів контролю відповідно виділені n існуючих резисторів наван1 містить m комплектів 3 із виділених n пар резистаження, до яких послідовно підключені n еталонторів навантаження та послідовно з'єднаних з ниних активних опорів, введений модуль діагностики, ми еталонних опорів, модуль діагностики 4, який який містить перший мультиплексор, випрямляч, містить перший мультиплексор 5, випрямляч 6, вимірювач частоти, аналого-цифровий перетвовимірювач 7 частоти, аналого-цифровий перетворювач, перший мікропроцесор, перший демультирювач 8, перший мікропроцесор 9, перший деплексор та n перших індикаторів, причому 3 вузли мультиплексор 10 та n перших індикаторів 11, кожної із n пар еталонного опору та резистора причому n пар резисторів навантаження та послінавантаження відповідно підключені до одного із 3 довно з'єднаних з ними еталонних опорів відповідn входів першого мультиплексора, вихід якого відно трьома виходами підключені до одного із 3n повідно з'єднаний зі входами випрямляча та вимівходів першого мультиплексора 5, вихід якого відрювача частоти, вихід випрямляча підключений до повідно з'єднаний зі входами випрямляча 6 та вианалого-цифрового перетворювача, вихід якого мірювача частоти 7, вихід випрямляча 6 підключез'єднаний з першим входом першого мікропроцений до входу аналого-цифрового перетворювача сора, другий вхід якого підключений до виходу 8, вихід якого та вихід вимірювача частоти 7 відповимірювача частоти, перший та другий виходи відно підключені до першого та другого входів першого мікропроцесора відповідно підключені до першого мікропроцесора 9, перший та другий випершого мультиплексора та аналого-цифрового ходи якого відповідно підключені до входів управперетворювача, третій вихід першого мікропроцеління першого мультиплексора 5 та аналогосора підключений до входу першого демультиплецифрового перетворювача 8, третій вихід першого ксора, n виходів якого відповідно з'єднанні зі вхомікропроцесори (9) з'єднаний зі входом першого дами n перших індикаторів, третій вхід та демультиплексора 10, n виходів якого відповідно четвертий вихід першого мікропроцесора відповідпідключені до входів n перших індикаторів 11. но підключені до лінії зв'язку. Відповідно до Фіг.3 центральний пульт 2 контЗгідно з корисною моделлю в пристрій дистанролю технічного стану m об'єктів містить другий ційної діагностики технічного стану складних елекмультиплексор 12, другий 13 та третій 15 демультронних систем введені m розташованих на відстиплексори, другий мікропроцесор 14 та m других тані об'єктів контролю та центральний пульт індикаторів 16, причому m входів та m виходів друконтролю, кожний із m об'єктів контролю містить гого мультиплексора 12 та другого демультиплекскладну контролюєму систему та модуль діагноссора 13 відповідно підключені до четвертих вихотики, який через лінію зв'язку відповідно підключедів та третіх входів m перших мікропроцесорів 9. ний до центрального пульту контролю технічного Вихід другого мультиплексора 12 та вхід другого стану m об'єктів. демультиплексора 13 відповідно підключені до Згідно з корисною моделлю в центральному першого входу та першого виходу другого мікроппульті контролю технічного стану m об'єктів ввероцесора 14, другий вихід якого відповідно підкдений другий мультиплексор, другий та третій делючений до входів управління другого мультиплемультиплексор, другий мікропроцесор та m других ксора 12 та другого демультиплексора 13, третій індикаторів, причому один із m входів другого мута четвертий виходи другого мікропроцесора 14 льтиплексора та один із m виходів другого девідповідно підключені до інформаційного входу та мультиплексора відповідно з'єднані через лінії входу управління третього демультиплексора 15, зв'язку з четвертим виходом та третім входом m виходів якого відповідно з'єднані зі входами m першого мікропроцесора, розташованого в одному других індикаторів 16. із m модулів діагностики відповідного об'єкту контПристрій дистанційного діагностики технічного ролю, вихід другого мультиплексора та вхід другостану складних електронних систем працює таким го демультиплексора відповідно підключені до чином. Відповідно до сигналів управління, які пос 5 18478 6 тупають через перший вихід з першого мікропропроводиться для кожної із n відповідальних вимірів цесора 9 на перший мультиплексор 5 значення j-го контролюємого об'єкту. Якщо в одному або в напруг U1i, U2i та U3i із однієї із n пар резисторів декількох вузлах j-го контролємого об'єкту визнанавантаження Zні та еталонного опору Roi через чені електричні параметри не відповідають їх доперший мультиплексор 5 поступають відповідно на пустимим значенням з врахуванням режиму робовходи випрямляча 6 вимірювача 7 частоти. З вити j-го контролюємого об'єкту, то ця інформація з прямляча 6 через аналого-цифровий перетворюпершого мікропроцесора 9 через третій вихід та вач 8 контролюєма напруга подається в цифровочерез перший демультиплексор 10 поступає на му значенні через перший вхід на перший відповідний перший індикатор 11 а також через мікропроцесор 9. Відповідно з вимірювача 7 часточетвертий вихід першого мікропроцесора 9 ці дані ти частота fi визначених напруг U1i, U2i та U3i також по лінії зв'язку поступають через відповідний вхід поступає через другий вхід на перший мікропроцедругого мультиплексора 12 на другий мікропроцесор 9, в якому визначається основні електричні сор 14, з якого ці дані через третій демультиплекпараметри одного із m контролюємих об'єктів в ісор 15 поступають на відповідний другий індикатор му вибраному вузлі його електронного пристрою: 16 центрального пульту 2 контролю технічного активна потужність Рі; струм Іні, який проходить стану m контролюємих об'єктів. через резистор Zні, навантаження; значення опору Таким чином, на центральному пульті 2 контZні; повна потужність Si; коефіцієнт потужності ролю і безпосередньо в модулі контролю 7-го об'єкту можна визначити конкретне місце неполадки в cos( )i; активна складова Rні опору навантаження j-ому вузлі складної електронної системи j-го контZні; синус sin( )i; реактивна Хні складова опору наролюємого об'єкту, який розташований на визнавантаження Zні; значення індуктивності Lні або ченій відстані від центрального пульту 2 контролю, ємності Сні, опору навантаження Zні в залежності де за допомогою другого мікропроцесора 14 та від характеру реактивного опору Хні (може бути другого демультиплексора 13 почергово в автомаіндуктивний або ємнісний характер реактивного тичному режимі перевіряється технічний стан кожопору Хні). ного із m контролюємих об'єктів в кожному із n Вказані електричні параметри визначаються в відповідальних вузлів його складного електроннопершому мікропроцесорі (9) відповідно до формул: го обладнання 2 2 U1i U2 i U3i 21 Запропонований пристрій відповідно до винаPi ; 1 i n 2Roi ходу може найти широки можливості застосування на кораблях, в складних електронних системах U3i U2i Інi ; Zнi ; Si Iнi U2i; автоматизованого обладнання великих заводів та Roi Iнi фабрик. Pi Джерела інформації: cos( )i ; sin( )i 1 cos2 ( )i ; Si 1. Вимірювач потужності, повного, активного та реактивного опору, ємності, індуктивності та Rні Zні cos( )i; Xні Zні sin( )i; частоти. Патент України №48459А, G01R27/00, Xні 1 Lні ; Cні G01R27/02 опубл. Бюл. №8 від 15.08.2002. 2 fi 2 fi Xні 2. Пристрій вимірювання активного, реактивВизначені електричні параметри i-гo вузла ного, повного опорів, активної, реактивної та повелектричної схеми одного із m контролюємих об'єної потужностей в електротехнічних системах. Пактів в першому мікропроцесорі 9 порівнюються з їх тент України №60856А, G01R27/02 опубл. Бюл. допустимими значеннями з врахуванням режиму №10 від 15.10.2003. роботи у-го контролює мого об'єкту. Така обчислювальна процедура в першому мікропроцесорі 9 7 Комп’ютерна верстка Н. Лисенко 18478 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
