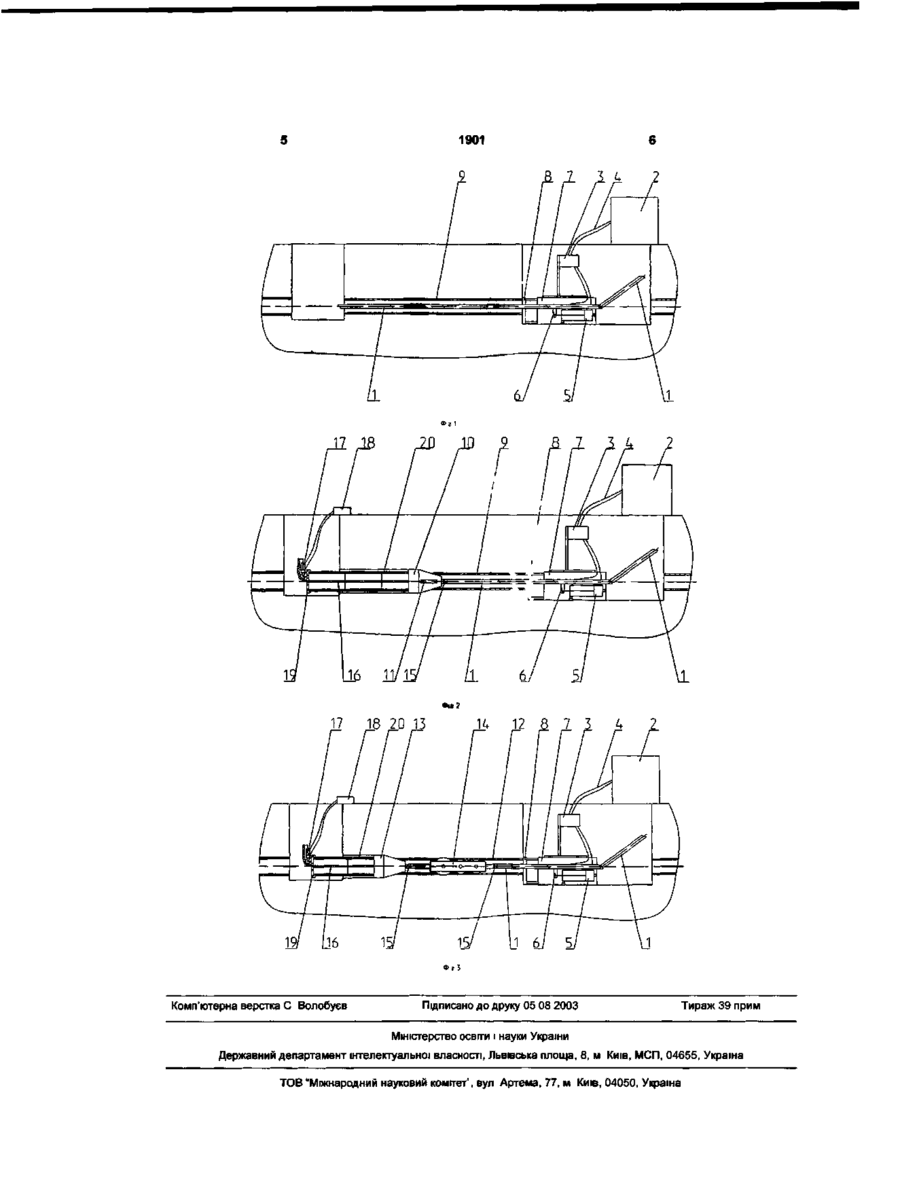

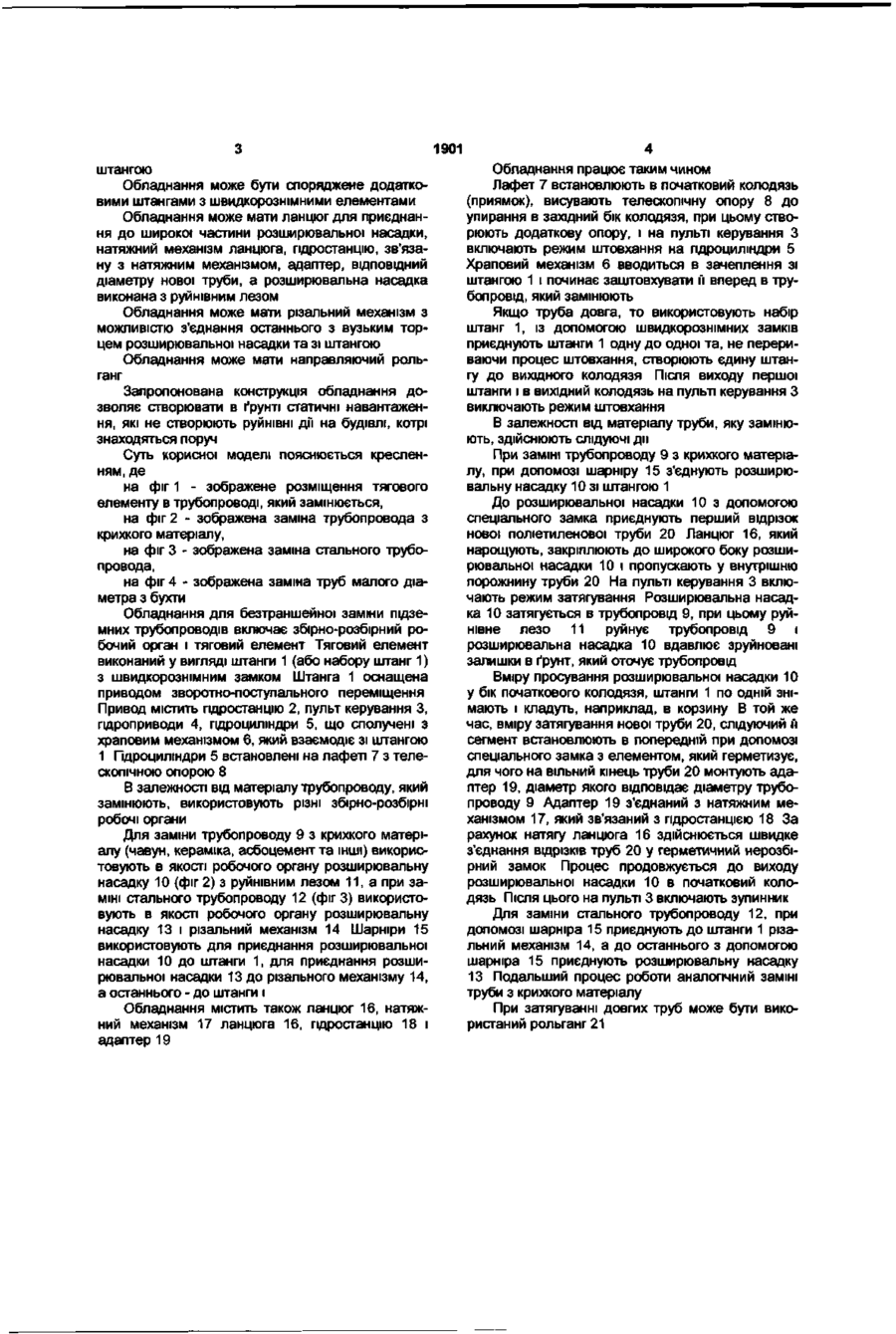

Обладнання для безтраншейної заміни підземних трубопроводів

1. Обладнання для безтраншейної заміни підземних трубопроводів, яке включає збірнорозбірний робочий орган, який містить розширювальну насадку та тяговий елемент, яке відрізняється тим, що тяговий елемент виконаний у вигляді штанги та оснащений приводом зворотно-поступального переміщення, а розширювальна насадка виконана з можливістю приєднання широким боком до нової труби, а вузьким боком - до штанги. 2. Обладнання за п.1, яке відрізняється тим, що привід зворотно-поступального переміщення штанги виконаний у вигляді гідроприводу з кінцевою ланкою у вигляді храпового механізму, який вста новлений з можливістю взаємодії зі штангою. 3. Обладнання за пп.1, яке відрізняється тим, що воно споряджене додатковими штангами з швидкорознімними елементами. 4. Обладнання за пп.1 і 3, яке відрізняється тим, що воно має ланцюг для приєднання до широкої частини розширювальної насадки, натяжний механізм ланцюга, гідростанцію, зв'язану з натяжним механізмом, адаптер, відповідний діаметру нової труби, а розширювальна насадка виконана з руйнівним лезом. 5. Обладнання за пп.1 і 3, яке відрізняється тим, що воно має ланцюг для приєднання до широкої частини розширювальної насадки, натяжний механізм ланцюга, гідростанцію, зв'язану з натяжним механізмом, адаптер, відповідний діаметру нової труби, і різальний механізм з можливістю з'єднання останнього з вузьким торцем розширювальної насадки та зі штангою. 6. Обладнання за пп.1 і 3, яке відрізняється тим, що воно має направляючий рольганг. Це обладнання належить до сфери будівельного виробництва та може бути використане для безтраншейної заміни підземних трубопроводів. Відоме обладнання для безтрангшейної заміни підземних трубопроводів, яке включає збірнорозбірний робочий орган, який містить розширювальну насадку та тяговий елемент (патент України на корисну модель №736, МПК F16L1/028, 2001). В відомому обладнанні робочий орган виконаний у вигляді ударного вузла. Ударний вузол створює динамічні навантаження на ґрунт і відповідно на фундамент будівель, котрі розташовані поруч, що може призводити до їх пошкодження або руйнування. Тяговий елемент виконаний у вигляді троса. Троси схильні до розтягання в процесі експлуатації, стиранню та наступному розриванню, що веде до утрати обладнання або до копання ґрунту для його витягання. Крім того, для роботи обладнання необхідно заздалегідь протягнути трос через тру бопровід, який заміняють, що утруднено засміченістю або провалинами в трубопроводі. В основу корисної моделі поставлена задача створити обладнання для безтраншейної заміни підземних трубопроводів, яке дозволяло б створювати в ґрунті не динамічне навантаження» а статичне навантаження локального характеру. Поставлена задача вирішується тим, що в обладнанні для безтраншейної заміни підземних трубопроводів, яке включає збірно-розбірний робочий орган, який містить розширювальну насадку та тяговий елемент, згідно з корисною моделлю, тяговий елемент виконаний у вигляді штанги та оснащений приводом зворотно-поступального переміщення, а розширювальна насадка виконана з можливістю приєднання широким боком до нової труби, а вузьким боком - до штанги. Привод зворотно-поступального переміщення штанги може бути виконаний у вигляді гідропривода з кінцевою ланкою у вигляді храпового механізму, який встановлений з можливістю взаємодії зі о> 1901 штангою Обладнання може бути споряджене додатковими штангами з швидкорознімними елементами Обладнання може мати ланцюг для приєднання до широкої частини розширювальної насадки, натяжний механізм ланцюга, гідростанцію, зв'язану з натяжним механізмом, адаптер, ВІДПОВІДНИЙ діаметру нової труби, а розширювальна насадка виконана з руйнівним лезом Обладнання може мати різальний механізм з можливістю з'єднання останнього з вузьким торцем розширювальної насадки та зі штангою Обладнання може мати направляючий рольганг Запропонована конструкція обладнання дозволяє створювати в ґрунті статичні навантаження, які не створюють руйнівні ди на будівлі, котрі знаходяться поруч Суть корисної моделі пояснюється кресленням, де на фіг 1 - зображене розміщення тягового елементу в трубопроводі, який замінюється, на фіг 2 - зображена заміна трубопровода з крихкого матеріалу, на фіг 3 - зображена заміна стального трубопровода, на фіг 4 - зображена заміна труб малого діаметра з бухти Обладнання для безтраншейної заміни підземних трубопроводів включає збірно-розбірний робочий орган і тяговий елемент Тяговий елемент виконаний у вигляді штанги 1 (або набору штанг 1) з швидкорознімним замком Штанга 1 оснащена приводом зворотно-поступапьного переміщення Привод містить гідростанцію 2, пульт керування З, пдроприводи 4, гідроциліндри 5, що сполучені з храповим механізмом 6, який взаємодіє зі штангою 1 Гідроциліндри 5 встановлені на лафеті 7 з телескопічною опорою 8 В залежності від матеріалу трубопроводу, який замінюють, використовують різні збірно-розбірні робочі органи Для заміни трубопроводу 9 з крихкого матеріалу (чавун, кераміка, асбоцемент та ІНШІ) використовують в якості робочого органу розширювальну насадку 10 (фіг 2) з руйнівним лезом 11, а при заміні стального трубопроводу 12 (фіг 3) використовують в якості робочого органу розширювальну насадку 13 і різальний механізм 14 Шарніри 15 використовують для приєднання розширювальної насадки 10 до штанги 1, для приєднання розширювальної насадки 13 до різального механізму 14, а останнього - до штанги і Обладнання містить також ланцюг 16, натяжний механізм 17 ланцюга 16, гідростанцію 18 і адаптер 19 Обладнання працює таким чином Лафет 7 встановлюють в початковий колодязь (приямок), висувають телескопічну опору 8 до упирання в західний бік колодязя, при цьому створюють додаткову опору, і на пульті керування З включають режим штовхання на гідроциліндри 5 Храповий механізм 6 вводиться в зачеплення зі штангою 1 і починає заштовхувати її вперед в трубопровід, який замінюють Якщо труба довга, то використовують набір штанг 1, із допомогою швидкорознімних замків приєднують штанги 1 одну до одної та, не перериваючи процес штовхання, створюють єдину штангу до вихідного колодязя Після виходу першої штанги і в вихідний колодязь на пульті керування З виключають режим штовхання В залежності від матеріалу труби, яку замінюють, здійснюють слідуючі ди При заміні трубопроводу 9 з крихкого матеріалу, при допомозі шарніру 15 з'єднують розширювальну насадку 10 зі штангою 1 До розширювальної насадки 10 з допомогою спеціального замка приєднують перший відрізок нової поліетиленової труби 20 Ланцюг 16, який нарощують, закріплюють до широкого боку розширювальної насадки 10 і пропускають у внутрішню порожнину труби 20 На пульті керування 3 включають режим затягування Розширювальна насадка 10 затягується в трубопровід 9, при цьому руйнівне лезо 11 руйнує трубопровід 9 і розширювальна насадка 10 вдавлює зруйновані залишки в фунт, який оточує трубопровід Вміру просування розширювальної насадки 10 у бік початкового колодязя, штанги 1 по одній знімають і кладуть, наприклад, в корзину В той же час, вміру затягування нової труби 20, слідуючий н сегмент встановлюють в попередній при допомозі спеціального замка з елементом, який герметизує, для чого на вільний кінець труби 20 монтують адаптер 19, діаметр якого відповідає діаметру трубопроводу 9 Адаптер 19 з'єднаний з натяжним механізмом 17, який зв'язаний з гідростанцією 18 За рахунок натягу ланцюга 16 здійснюється швидке з'єднання відрізків труб 20 у герметичний нерозбірний замок Процес продовжується до виходу розширювальної насадки 10 в початковий колодязь Після ЦЬОГО на пульті 3 включають зупинник Для заміни стального трубопроводу 12, при допомозі шарніра 15 приєднують до штанги 1 різальний механізм 14, а до останнього з допомогою шарніра 15 приєднують розширювальну насадку 13 Подальший процес роботи аналогічний заміні труби з крихкого матеріалу При затягуванні довгих труб може бути використаний рольганг 21 1901 I t Фіг 2 17 Комп'ютерна верстка С Волобуєв 18 20 13 Підписано до друку 05 08 2003 Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комгтет', вул Артема, 77, м Київ, 04050, Україна
