Пристрій для струмового захисту трифазної мережі з залежною витримкою часу

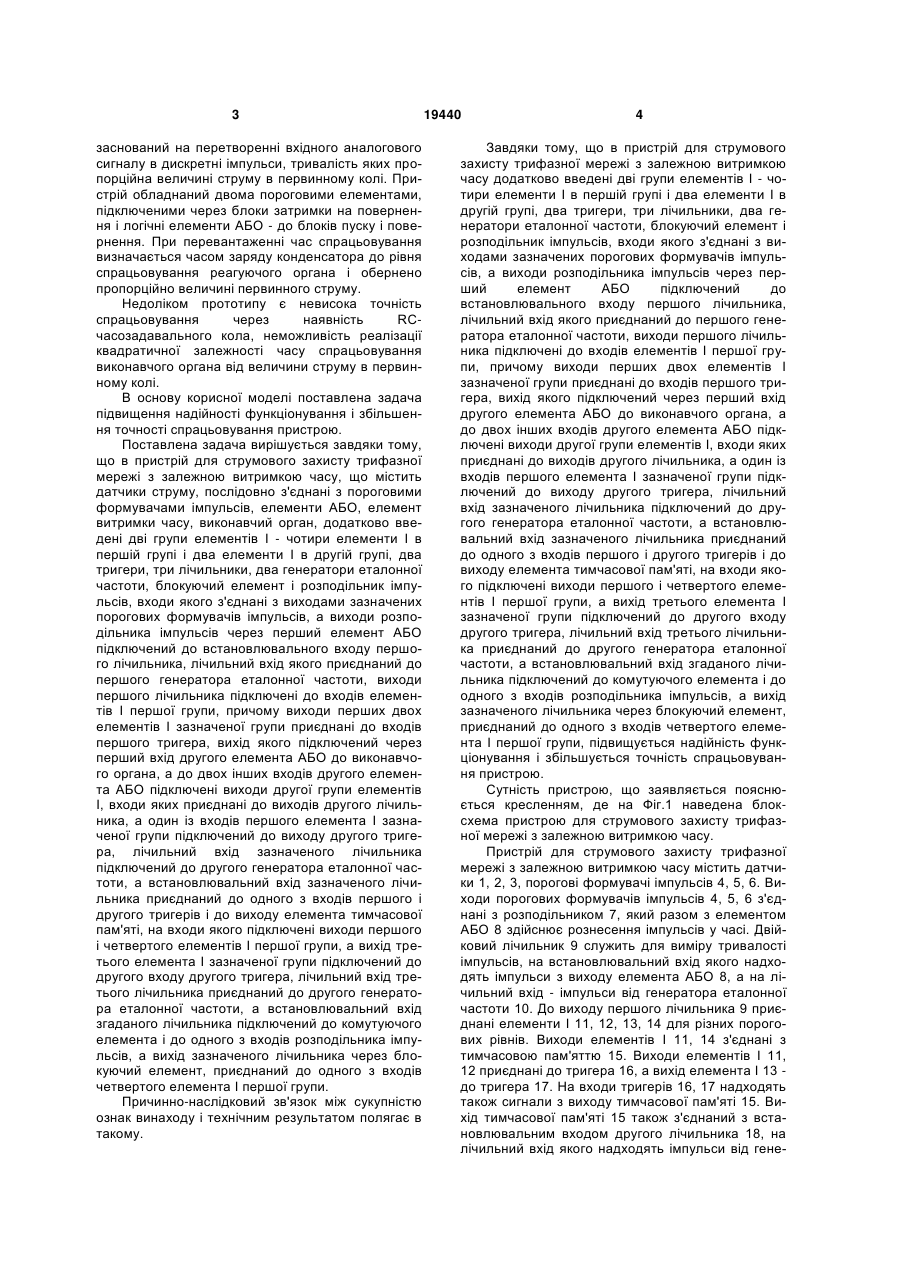

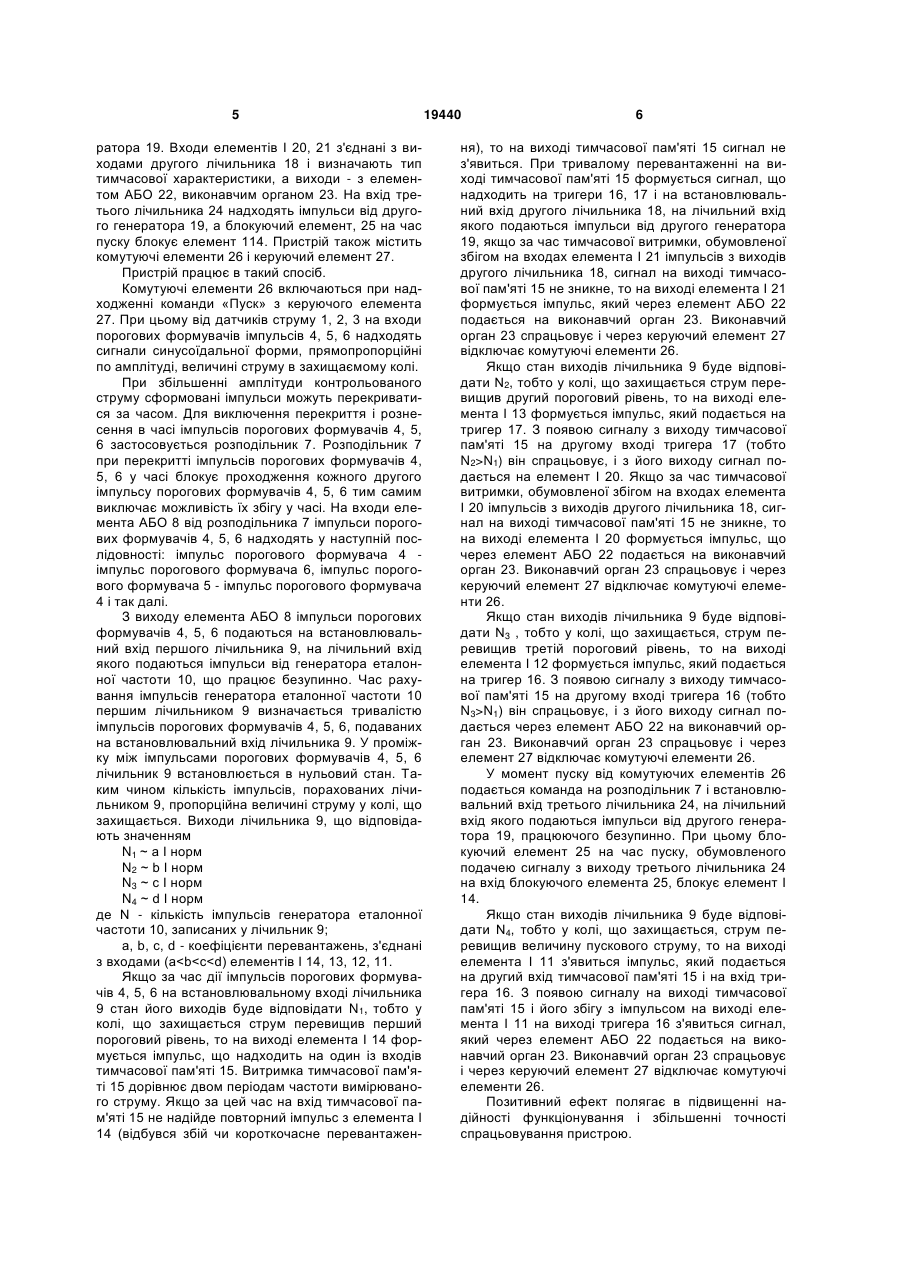

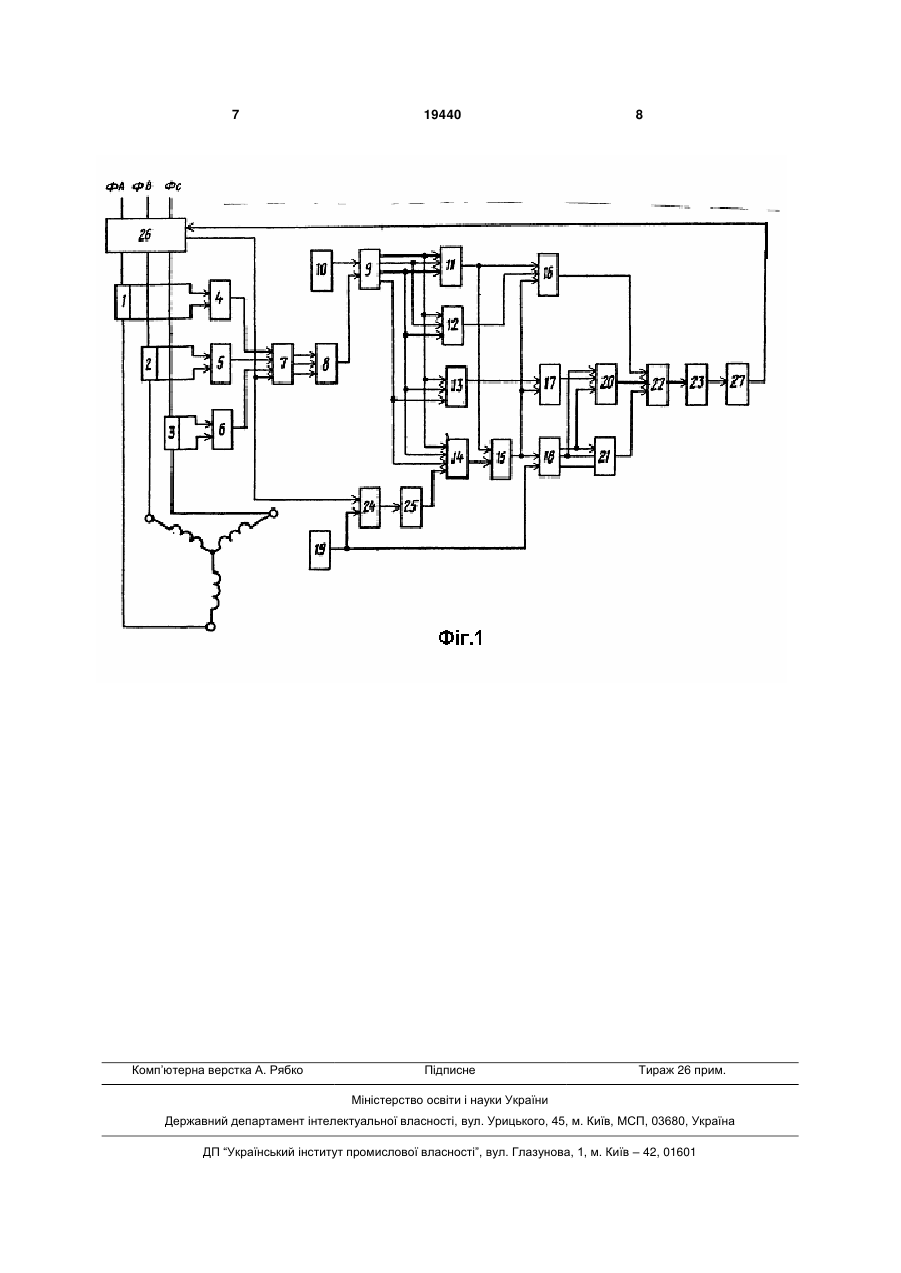

Пристрій для струмового захисту трифазної мережі з залежною витримкою часу, що містить датчики струму, послідовно з'єднані з пороговими формувачами імпульсів, елементи АБО, елемент витримки часу, виконавчий орган, який відрізняється тим, що в нього додатково введені дві групи елементів І - чотири елементи І в першій групі і два елементи І в другій групі, два тригери, три лічильники, два генератори еталонної частоти, блокувальний елемент, розподільник імпульсів, входи якого з'єднані з виходами зазначених порогових формувачів імпульсів, а виходи розподільника імпульсів через перший елемент АБО підключені до встановлювального входу першого лічильника, лічильний вхід якого приєднаний до першого генератора еталонної частоти, виході першого лічильника підключені до входів елементів І першої гру U 2 (19) 1 3 заснований на перетворенні вхідного аналогового сигналу в дискретні імпульси, тривалість яких пропорційна величині струму в первинному колі. Пристрій обладнаний двома пороговими елементами, підключеними через блоки затримки на повернення і логічні елементи АБО - до блоків пуску і повернення. При перевантаженні час спрацьовування визначається часом заряду конденсатора до рівня спрацьовування реагуючого органа і обернено пропорційно величині первинного струму. Недоліком прототипу є невисока точність спрацьовування через наявність RCчасозадавального кола, неможливість реалізації квадратичної залежності часу спрацьовування виконавчого органа від величини струму в первинному колі. В основу корисної моделі поставлена задача підвищення надійності функціонування і збільшення точності спрацьовування пристрою. Поставлена задача вирішується завдяки тому, що в пристрій для струмового захисту трифазної мережі з залежною витримкою часу, що містить датчики струму, послідовно з'єднані з пороговими формувачами імпульсів, елементи АБО, елемент витримки часу, виконавчий орган, додатково введені дві групи елементів І - чотири елементи І в першій групі і два елементи І в другій групі, два тригери, три лічильники, два генератори еталонної частоти, блокуючий елемент і розподільник імпульсів, входи якого з'єднані з виходами зазначених порогових формувачів імпульсів, а виходи розподільника імпульсів через перший елемент АБО підключений до встановлювального входу першого лічильника, лічильний вхід якого приєднаний до першого генератора еталонної частоти, виходи першого лічильника підключені до входів елементів І першої групи, причому виходи перших двох елементів І зазначеної групи приєднані до входів першого тригера, вихід якого підключений через перший вхід другого елемента АБО до виконавчого органа, а до двох інших входів другого елемента АБО підключені виходи другої групи елементів І, входи яких приєднані до виходів другого лічильника, а один із входів першого елемента І зазначеної групи підключений до виходу другого тригера, лічильний вхід зазначеного лічильника підключений до другого генератора еталонної частоти, а встановлювальний вхід зазначеного лічильника приєднаний до одного з входів першого і другого тригерів і до виходу елемента тимчасової пам'яті, на входи якого підключені виходи першого і четвертого елементів І першої групи, а вихід третього елемента І зазначеної групи підключений до другого входу другого тригера, лічильний вхід третього лічильника приєднаний до другого генератора еталонної частоти, а встановлювальний вхід згаданого лічильника підключений до комутуючого елемента і до одного з входів розподільника імпульсів, а вихід зазначеного лічильника через блокуючий елемент, приєднаний до одного з входів четвертого елемента І першої групи. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в такому. 19440 4 Завдяки тому, що в пристрій для струмового захисту трифазної мережі з залежною витримкою часу додатково введені дві групи елементів І - чотири елементи І в першій групі і два елементи І в другій групі, два тригери, три лічильники, два генератори еталонної частоти, блокуючий елемент і розподільник імпульсів, входи якого з'єднані з виходами зазначених порогових формувачів імпульсів, а виходи розподільника імпульсів через перший елемент АБО підключений до встановлювального входу першого лічильника, лічильний вхід якого приєднаний до першого генератора еталонної частоти, виходи першого лічильника підключені до входів елементів І першої групи, причому виходи перших двох елементів І зазначеної групи приєднані до входів першого тригера, вихід якого підключений через перший вхід другого елемента АБО до виконавчого органа, а до двох інших входів другого елемента АБО підключені виходи другої групи елементів І, входи яких приєднані до виходів другого лічильника, а один із входів першого елемента І зазначеної групи підключений до виходу другого тригера, лічильний вхід зазначеного лічильника підключений до другого генератора еталонної частоти, а встановлювальний вхід зазначеного лічильника приєднаний до одного з входів першого і другого тригерів і до виходу елемента тимчасової пам'яті, на входи якого підключені виходи першого і четвертого елементів І першої групи, а вихід третього елемента І зазначеної групи підключений до другого входу другого тригера, лічильний вхід третього лічильника приєднаний до другого генератора еталонної частоти, а встановлювальний вхід згаданого лічильника підключений до комутуючого елемента і до одного з входів розподільника імпульсів, а вихід зазначеного лічильника через блокуючий елемент, приєднаний до одного з входів четвертого елемента І першої групи, підвищується надійність функціонування і збільшується точність спрацьовування пристрою. Сутність пристрою, що заявляється пояснюється кресленням, де на Фіг.1 наведена блоксхема пристрою для струмового захисту трифазної мережі з залежною витримкою часу. Пристрій для струмового захисту трифазної мережі з залежною витримкою часу містить датчики 1, 2, 3, порогові формувачі імпульсів 4, 5, 6. Виходи порогових формувачів імпульсів 4, 5, 6 з'єднані з розподільником 7, який разом з елементом АБО 8 здійснює рознесення імпульсів у часі. Двійковий лічильник 9 служить для виміру тривалості імпульсів, на встановлювальний вхід якого надходять імпульси з виходу елемента АБО 8, а на лічильний вхід - імпульси від генератора еталонної частоти 10. До виходу першого лічильника 9 приєднані елементи І 11, 12, 13, 14 для різних порогових рівнів. Виходи елементів І 11, 14 з'єднані з тимчасовою пам'яттю 15. Виходи елементів І 11, 12 приєднані до тригера 16, а вихід елемента І 13 до тригера 17. На входи тригерів 16, 17 надходять також сигнали з виходу тимчасової пам'яті 15. Вихід тимчасової пам'яті 15 також з'єднаний з встановлювальним входом другого лічильника 18, на лічильний вхід якого надходять імпульси від гене 5 ратора 19. Входи елементів І 20, 21 з'єднані з виходами другого лічильника 18 і визначають тип тимчасової характеристики, а виходи - з елементом АБО 22, виконавчим органом 23. На вхід третього лічильника 24 надходять імпульси від другого генератора 19, а блокуючий елемент, 25 на час пуску блокує елемент 114. Пристрій також містить комутуючі елементи 26 і керуючий елемент 27. Пристрій працює в такий спосіб. Комутуючі елементи 26 включаються при надходженні команди «Пуск» з керуючого елемента 27. При цьому від датчиків струму 1, 2, 3 на входи порогових формувачів імпульсів 4, 5, 6 надходять сигнали синусоїдальної форми, прямопропорційні по амплітуді, величині струму в захищаємому колі. При збільшенні амплітуди контрольованого струму сформовані імпульси можуть перекриватися за часом. Для виключення перекриття і рознесення в часі імпульсів порогових формувачів 4, 5, 6 застосовується розподільник 7. Розподільник 7 при перекритті імпульсів порогових формувачів 4, 5, 6 у часі блокує проходження кожного другого імпульсу порогових формувачів 4, 5, 6 тим самим виключає можливість їх збігу у часі. На входи елемента АБО 8 від розподільника 7 імпульси порогових формувачів 4, 5, 6 надходять у наступній послідовності: імпульс порогового формувача 4 імпульс порогового формувача 6, імпульс порогового формувача 5 - імпульс порогового формувача 4 і так далі. З виходу елемента АБО 8 імпульси порогових формувачів 4, 5, 6 подаються на встановлювальний вхід першого лічильника 9, на лічильний вхід якого подаються імпульси від генератора еталонної частоти 10, що працює безупинно. Час рахування імпульсів генератора еталонної частоти 10 першим лічильником 9 визначається тривалістю імпульсів порогових формувачів 4, 5, 6, подаваних на встановлювальний вхід лічильника 9. У проміжку між імпульсами порогових формувачів 4, 5, 6 лічильник 9 встановлюється в нульовий стан. Таким чином кількість імпульсів, порахованих лічильником 9, пропорційна величині струму у колі, що захищається. Виходи лічильника 9, що відповідають значенням N1 ~ а І норм N2 ~ b І норм N3 ~ с І норм N4 ~ d І норм де N - кількість імпульсів генератора еталонної частоти 10, записаних у лічильник 9; а, b, с, d - коефіцієнти перевантажень, з'єднані з входами (а
